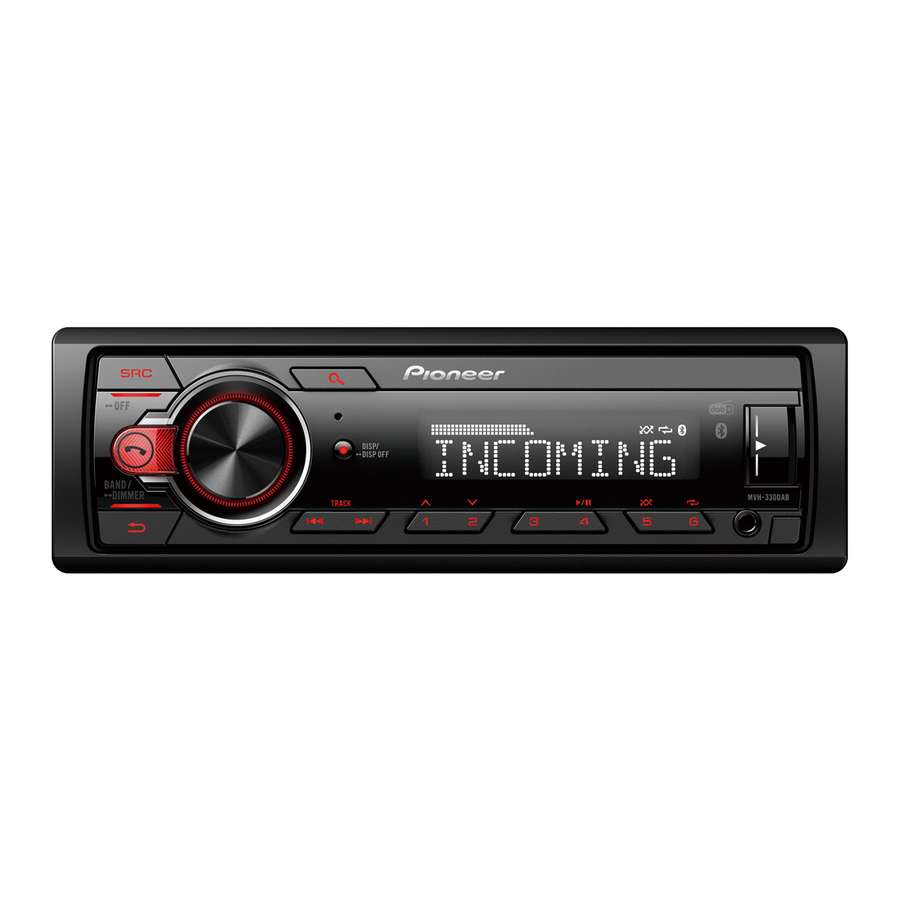

Pioneer MVH-330DAB, MVH-130DAB - Ghid de pornire rapidă pentru receptorul media digital

Înainte de a începe

Pentru a asigura o utilizare corectă, vă rugăm să citiți acest ghid înainte de a utiliza acest produs. Este deosebit de important să citiți și să respectați AVERTISMENTELE și ATENȚIONĂRILE din acest ghid. Vă rugăm să păstrați ghidul într-un loc sigur și accesibil pentru consultare ulterioară.

Dacă doriți să aruncați acest produs, nu-l amestecați cu deșeurile menajere generale. Există un sistem de colectare separată pentru produsele electronice uzate, în conformitate cu legislația care impune tratarea, recuperarea și reciclarea corespunzătoare.

Gospodăriile private din statele membre ale UE, Elveția și Norvegia pot returna gratuit produsele electronice uzate la punctele de colectare desemnate sau la un retailer (dacă achiziționați un produs nou similar).
Pentru țările care nu sunt menționate mai sus, vă rugăm să contactați autoritățile locale pentru metoda corectă de eliminare. Procedând astfel, vă veți asigura că produsul dumneavoastră eliminat este supus tratamentului, recuperării și reciclării necesare și, astfel, veți preveni potențialele efecte negative asupra mediului și sănătății umane.

• Nu încercați să instalați sau să reparați acest produs singur. Instalarea sau repararea acestui produs de către persoane fără pregătire și experiență în echipamente electronice și accesorii auto poate fi periculoasă și vă poate expune riscului de electrocutare, rănire sau alte pericole.
• Nu încercați să utilizați unitatea în timp ce conduceți. Asigurați-vă că trageți pe dreapta și parcați vehiculul într-un loc sigur înainte de a încerca să utilizați comenzile de pe dispozitiv.
• Fantele și deschiderile din carcasă sunt prevăzute pentru ventilație pentru a asigura funcționarea fiabilă a produsului și pentru a-l proteja de supraîncălzire. Pentru a preveni pericolul de incendiu, deschiderile nu trebuie blocate sau acoperite cu obiecte (cum ar fi hârtii, covorașe, cârpe).

• Nu permiteți ca această unitate să intre în contact cu umezeală și/sau lichide. Ar putea rezulta șocuri electrice. De asemenea, deteriorarea acestei unități, fumul și supraîncălzirea ar putea rezulta din contactul cu lichide.
• Păstrați întotdeauna volumul suficient de scăzut pentru a auzi sunetele exterioare.
• Pioneer CarStereo-Pass este destinat utilizării numai în Germania.
• Acest produs este evaluat în condiții climatice moderate și tropicale în conformitate cu cerințele de siguranță pentru aparate electronice audio, video și similare, IEC 60065.

Dacă întâmpinați probleme
În cazul în care această unitate nu funcționează corect, vă rugăm să contactați dealerul dumneavoastră sau cea mai apropiată stație de service autorizată PIONEER.

Conexiuni

• Când instalați această unitate într-un vehicul fără o poziție ACC (accesoriu) pe contactul de aprindere, nerespectarea conectării cablului roșu la terminalul care detectează funcționarea cheii de contact poate duce la descărcarea bateriei.



• Utilizarea acestei unități în alte condiții decât cele următoare ar putea duce la incendiu sau defecțiune.
  • Vehicule cu o baterie de 12 volți și împământare negativă.
  • Când ieșirea difuzoarelor este utilizată de 4 canale, utilizați difuzoare de peste 50 W (putere maximă de intrare) și între 4 Ω și 8 Ω (valoare de impedanță). Nu utilizați difuzoare de 1 Ω până la 3 Ω pentru această unitate.
  • Când ieșirea difuzoarelor spate este utilizată de 2 Ω de subwoofer, utilizați difuzoare de peste 70 W (putere maximă de intrare).
    * Vă rugăm să consultați conexiunile pentru o metodă de conectare.

• Pentru a preveni un scurtcircuit, supraîncălzirea sau defecțiunea, asigurați-vă că urmați instrucțiunile de mai jos.

  • Deconectați borna negativă a bateriei înainte de instalare.

  • Fixați cablajul cu cleme de cablu sau bandă adezivă. Înfășurați bandă adezivă în jurul cablajului care intră în contact cu părțile metalice pentru a proteja cablajul.

  • Așezați toate cablurile departe de părțile mobile, cum ar fi maneta de schimbare a vitezelor și șinele scaunelor.

  • Așezați toate cablurile departe de locurile fierbinți, cum ar fi lângă orificiul de încălzire.

  • Nu conectați cablul galben la baterie trecându-l prin orificiul către compartimentul motorului.

  • Acoperiți orice conectori de cablu deconectați cu bandă izolatoare.

  • Nu scurtați niciun cablu.

  • Nu tăiați niciodată izolația cablului de alimentare al acestei unități pentru a partaja alimentarea cu alte dispozitive. Capacitatea curentă a cablului este limitată.

  • Utilizați o siguranță cu valoarea nominală prescrisă.

  • Nu conectați niciodată cablul negativ al difuzorului direct la masă.

  • Nu legați niciodată împreună cablurile negative ale mai multor difuzoare.

• Când această unitate este pornită, semnalele de control sunt trimise prin cablul albastru/alb. Conectați acest cablu la telecomanda sistemului unui amplificator de putere extern sau la terminalul de control al releului auto-antenă al vehiculului (max. 300mA 12 V DC). Dacă vehiculul este echipat cu o antenă de sticlă, conectați-o la terminalul de alimentare al amplificatorului de antenă.
• Nu conectați niciodată cablul albastru/alb la terminalul de alimentare al unui amplificator de putere extern. De asemenea, nu-l conectați niciodată la terminalul de alimentare al antenei auto. Acest lucru poate duce la descărcarea bateriei sau la o defecțiune.
• Cablul negru este masă. Cablurile de masă pentru această unitate și alte echipamente (în special, produse cu curent mare, cum ar fi amplificatoarele de putere) trebuie cablate separat. Dacă nu sunt, o detașare accidentală poate duce la incendiu sau defecțiune.
• Simbolul grafic plasat pe produs înseamnă curent continuu.
• Funcția și setările audio, altele decât setarea pre-ieșirilor RCA, sunt stocate în memorie dacă unitatea este deconectată de la sursa de alimentare.

Această unitate

1. Microfon (numai pentru MVH-330DAB) 3 m
2. Intrare antenă DAB
   Pentru a recepționa semnale DAB, conectați o antenă DAB (CA-AN-DAB.001) (vândută separat) la unitate.
3. Intrare cablu de alimentare
4. Ieșire spate
5. Intrare microfon (numai pentru MVH-330DAB)
6. Intrare antenă
7. Siguranță (10 A)
8. Intrare telecomandă cu fir
   Se poate conecta un adaptor de telecomandă cu fir (vândut separat).

Cablu de alimentare

1. La intrarea cablului de alimentare
2. În funcție de tipul de vehicul, funcția și pot fi diferite. În acest caz, asigurați-vă că conectați la și la .
3. Galben
   Backup (sau accesoriu)
4. Galben
   Conectați la terminalul de alimentare constantă de 12 V.
5. Roșu
   Accesoriu (sau backup)
6. Roșu
   Conectați la terminalul controlat de contactul de aprindere (12 V DC).
7. Conectați firele de aceeași culoare unul la celălalt.
8. Negru (masă șasiu)
9. Albastru/alb
   Poziția pinului conectorului ISO va diferi în funcție de tipul de vehicul. Conectați și când Pinul 5 este un tip de control al antenei. Într-un alt tip de vehicul, nu conectați niciodată și .
10. Albastru/alb
    Conectați la terminalul de control al sistemului al amplificatorului de putere (max. 300 mA 12 V DC).
11. Albastru/alb
    Conectați la terminalul de control al releului auto-antenă (max. 300 mA 12 V DC).
12. Fire difuzoare
    Alb: Față stânga
    Alb/negru: Față stânga
    Gri: Față dreapta
    Gri/negru: Față dreapta
    Verde: Spate stânga
    Verde/negru: Spate stânga
    Violet: Spate dreapta
    Violet/negru: Spate dreapta
13. Conector ISO
    În unele vehicule, conectorul ISO poate fi împărțit în două. În acest caz, asigurați-vă că vă conectați la ambii conectori.

NOTĂ
Când utilizați un subwoofer de 2 Ω, asigurați-vă că conectați subwooferul la firele violet și violet/negru ale acestei unități. Nu conectați nimic la firele verzi și verde/negru.

Amplificator de putere (vândut separat)

Efectuați aceste conexiuni când utilizați amplificatorul opțional.

1. Telecomandă sistem
   Conectați la cablul albastru/alb.
2. Amplificator de putere (vândut separat)
3. Conectați cu cabluri RCA (vândute separat)
4. La ieșirea spate
5. Difuzor spate

Instalare

• Verificați toate conexiunile și sistemele înainte de instalarea finală.
• Nu utilizați piese neautorizate, deoarece acest lucru poate cauza defecțiuni.
• Consultați dealerul dacă instalarea necesită găurirea de găuri sau alte modificări ale vehiculului.
• Nu instalați această unitate unde:
  • poate interfera cu funcționarea vehiculului.
  • poate provoca rănirea unui pasager ca urmare a unei opriri bruște.
• Instalați această unitate departe de locurile fierbinți, cum ar fi lângă orificiul de ieșire al încălzitorului.
• Performanța optimă se obține atunci când unitatea este instalată la un unghi mai mic de 60°.


• Când instalați, pentru a asigura o dispersare adecvată a căldurii atunci când utilizați această unitate, asigurați-vă că lăsați suficient spațiu în spatele panoului din spate și înfășurați orice cabluri libere, astfel încât să nu blocheze orificiile de ventilație.


Instalare montare DIN

1. Introduceți manșonul de montare furnizat în tabloul de bord.
2. Fixați manșonul de montare folosind o șurubelniță pentru a îndoi filele metalice (90°) în poziție.

   1. Tablou de bord
   2. Manșon de montare
   • Asigurați-vă că unitatea este instalată în siguranță în poziție. O instalare instabilă poate provoca sărituri sau alte defecțiuni

Când nu utilizați manșonul de montare furnizat

1. Aliniați găurile de pe suportul de montare cu găurile de pe părțile laterale ale unității pentru a atașa suportul.


2. Înșurubați un șurub pe fiecare parte pentru a menține unitatea în poziție.

   1. Șurub autofiletant (5 mm × 9 mm, nu este furnizat cu produsul)
   2. Suport de montare
   3. Tablou de bord sau consolă

Folosind suportul inclus
Verificați pentru a vă asigura că suportul inclus se potrivește cu modelul dvs. particular de vehicul și apoi atașați-l la unitate așa cum se arată mai jos.

1. Șurub
2. Suport

Scoaterea unității (instalată cu manșonul de montare furnizat)

2. Scoateți inelul de finisare.

   1. Inel de finisare
   2. Fila crestată
      • Eliberarea panoului frontal permite accesul mai ușor la inelul de finisare.
      • Când reatașați inelul de finisare, îndreptați în jos partea cu fila crestată.
3. Introduceți cheile de extracție furnizate în ambele părți ale unității până când se fixează în poziție.
4. Scoateți unitatea din tabloul de bord.


Instalarea microfonului

(Doar pentru MVH-330DAB)

• Microfonul trebuie plasat direct în fața șoferului la o distanță adecvată pentru a-i capta vocea în mod clar.
• Asigurați-vă că opriți (ACC OFF) produsul înainte de a conecta microfonul.

Este extrem de periculos să permiteți ca firul microfonului să se înfășoare în jurul coloanei de direcție sau al manetei de schimbare. Asigurați-vă că instalați microfonul astfel încât să nu obstrucționeze conducerea. Se recomandă utilizarea clemelor (vândute separat) pentru a aranja firul.

NOTĂ
În funcție de modelul vehiculului, lungimea cablului microfonului poate fi prea scurtă atunci când montați microfonul pe parasolar. În astfel de cazuri, instalați microfonul pe coloana de direcție.

Montarea pe parasolar

1. Potriviți microfonul în clema microfonului.


2. Montați clema microfonului pe parasolar.
   Coborârea parasolarului reduce rata de recunoaștere a vocii.

   1. Clema microfonului
   2. Cleme
      Utilizați cleme vândute separat pentru a fixa firul acolo unde este necesar în interiorul vehiculului.

Pentru a instala pe coloana de direcție

1. Potriviți microfonul în baza microfonului.

   1. Microfon
   2. Baza microfonului cu bandă dublu adezivă
2. Instalați microfonul pe partea din spate a coloanei de direcție.

   1. Baza microfonului
   2. Cleme
      Utilizați cleme vândute separat pentru a fixa firul acolo unde este necesar în interiorul vehiculului.
3. Ținându-l departe de volan.

Operare de bază

MVH-330DAB

MVH-130DAB

Despre meniul principal
Puteți ajusta diverse setări în meniul principal.

1. Apăsați butonul M.C. pentru a afișa meniul principal.
2. Rotiți butonul M.C. pentru a selecta una dintre categoriile de mai jos, apoi apăsați pentru a confirma.

• Setări FUNCTION (FUNCȚIE)
• Setări AUDIO (AUDIO)
• Setări SYSTEM (SISTEM)

3. Rotiți butonul M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.

Operațiuni utilizate frecvent

Scop	Operațiune
Porniți alimentarea	Apăsați SRC/OFF pentru a porni alimentarea. Apăsați și mențineți apăsat SRC/OFF pentru a opri alimentarea.
Ajustați volumul	Rotiți butonul M.C..
Selectați o sursă	Apăsați SRC/OFF în mod repetat.
Schimbați informațiile de afișare	Apăsați DISP/DISP OFF în mod repetat. Apăsați și mențineți apăsat DISP/DISP OFF pentru a opri informațiile de afișare și iluminarea tastelor.
Reveniți la afișajul/lista anterioară	Apăsați BAND/DIMMER .
Reveniți la afișajul normal din meniu	Apăsați și mențineți apăsat BAND/DIMMER .

Operație de configurare

Când rotiți comutatorul de aprindere în poziția ON (PORNIT) după instalare, [SETUP:YES] (CONFIGURARE:DA) apare pe ecran.

1. Apăsați butonul M.C..
2. Rotiți butonul M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma. Pentru a trece la următoarea opțiune de meniu, trebuie să confirmați selecția.

Element de meniu	Descriere
LANG [ENG](Engleză), [FRA](Franceză), [DEU](Germană)	Selectați limba de afișare.
CLOCK (CEAS)	Setați ceasul. Rotiți butonul M.C. pentru a regla ora, apoi apăsați pentru a confirma. Indicatorul se mută automat la setarea minutelor. Rotiți butonul M.C. pentru a regla minutul, apoi apăsați pentru a confirma.
FM STEP (PAS FM) [100KHZ], [50KHZ]	Selectați pasul de acordare FM de la 100 kHz sau 50 kHz.
DAB ANT (ANT DAB) [ON] (PORNIT)	Furnizați energie unei antene DAB. Selectați aceasta când utilizați antena DAB opțională (CA-AN-DAB.001, vândută separat) cu unitatea.
[OFF] (OPRIT)	Nu este furnizată energie unei antene DAB. Selectați aceasta când utilizați o antenă pasivă fără amplificator.

3. [QUIT:YES] (IEȘIRE:DA) apare când toate setările au fost efectuate. Pentru a reveni la primul element al meniului de configurare, rotiți butonul M.C. pentru a selecta [QUIT:NO] (IEȘIRE:NU), apoi apăsați pentru a confirma.
4. Apăsați butonul M.C. pentru a confirma setările. [UPDATING] (ACTUALIZARE) apare pe ecran și lista de servicii va fi actualizată.

Operare tuner

Recepționarea posturilor presetate

1. Apăsați SRC/OFF pentru a selecta [RADIO].
2. Apăsați BAND/DIMMER pentru a selecta banda.
   [F1] [F2] [F3] [AM]
3. Apăsați un buton numeric (1/ la 6/).

Memorarea celor mai bune posturi (BSM)

1. După selectarea benzii, apăsați butonul M.C. pentru a afișa meniul principal.
2. Rotiți butonul M.C. pentru a selecta [FUNCTION] (FUNCȚIE), apoi apăsați pentru a confirma.
3. Rotiți butonul M.C. pentru a selecta [BSM], apoi apăsați pentru a confirma.

Pentru a stoca posturi manual

1. În timp ce recepționați postul pe care doriți să-l stocați, apăsați și mențineți apăsat unul dintre butoanele numerice (1/ până la 6/) până când încetează să clipească.

Operare USB/AUX

USB

1. Deschideți capacul portului USB.
2. Conectați dispozitivul USB folosind un cablu adecvat.

AUX

1. Introduceți mini-mufa stereo în mufa de intrare AUX.
2. Apăsați SRC/OFF pentru a selecta [AUX] ca sursă.

Conexiune Bluetooth®

Doar pentru MVH-330DAB

1. Activați funcția Bluetooth a dispozitivului.
2. Selectați numele unității afișat pe ecranul dispozitivului.
3. Asigurați-vă că același număr din 6 cifre apare pe această unitate și pe dispozitiv.
4. Efectuați operațiunea de asociere operând unitatea și dispozitivul.

NOTĂ
Marca verbală și siglele Bluetooth® sunt mărci comerciale înregistrate deținute de Bluetooth SIG, Inc., iar orice utilizare a acestor mărci de către Pioneer Corporation se face sub licență. Alte mărci comerciale și nume comerciale aparțin proprietarilor respectivi.

Telefon Bluetooth

Doar pentru MVH-330DAB

Operațiuni de bază

Scop	Operațiune
Răspundeți la un apel primit	Apăsați orice buton când primiți un apel.
Încheiați un apel	Apăsați .
Respingeți un apel primit	Apăsați și mențineți apăsat când primiți un apel.

Audio Bluetooth

1. Conectați dispozitivul Bluetooth așa cum este explicat în secțiunea "Conexiune Bluetooth" ("Bluetooth connection").
2. Apăsați SRC/OFF pentru a selecta [BT AUDIO] ca sursă.
   Redarea începe automat.

Controlul basului și al înaltelor

1. Apăsați butonul M.C. pentru a afișa meniul principal.
2. Rotiți butonul M.C. pentru a selecta [AUDIO], apoi apăsați pentru a confirma.
3. Rotiți butonul M.C. pentru a selecta [BASS&TRE], apoi apăsați pentru a confirma.
4. Rotiți butonul M.C. pentru a selecta un control al tonului de la [FLAT] la [EQ: 3] sau selectați [CUSTOM], apoi apăsați pentru a confirma.
5. În cazul în care a fost selectat [CUSTOM], rotiți butonul M.C. pentru a selecta [BASS] pentru reglarea basului sau [TRE] pentru reglarea înaltelor, apoi apăsați pentru a confirma.
6. Rotiți butonul M.C. pentru a schimba nivelul de amplificare al basului sau al înaltelor, respectiv. Ultima valoare modificată este stocată ca [CUSTOM].

Pentru a ieși din modul de setare audio, apăsați BAND/DIMMER.
