Pioneer MVH-330DAB, MVH-130DAB - Digital Media Receiver Kiirjuhend

Enne alustamist

Korraliku kasutamise tagamiseks lugege enne toote kasutamist see juhend läbi. Eriti oluline on, et loeksite ja järgiksite selles juhendis toodud HOIATUSI ja ETTEVAATUSABINÕUSID. Hoidke juhend kindlas ja ligipääsetavas kohas edaspidiseks kasutamiseks.

Kui soovite selle toote utiliseerida, ärge segage seda tavalise olmejäätmetega. Kasutatud elektroonikaseadmete jaoks on olemas eraldi kogumissüsteem vastavalt õigusaktidele, mis nõuavad nõuetekohast töötlemist, taaskasutamist ja ringlussevõttu.

Euroopa Liidu liikmesriikide, Šveitsi ja Norra eratarbijad võivad oma kasutatud elektroonikaseadmed tasuta tagastada selleks ettenähtud kogumispunktidesse või jaemüüjale (kui ostate sarnase uue seadme).
Ülalnimetamata riikide puhul võtke utiliseerimise õige meetodi kohta teabe saamiseks ühendust kohalike omavalitsustega. Seda tehes tagate, et teie utiliseeritud toode läbib vajaliku töötlemise, taaskasutamise ja ringlussevõtu ning väldite seeläbi potentsiaalse negatiivse mõju keskkonnale ja inimeste tervisele.

• Ärge proovige seda toodet ise paigaldada ega hooldada. Selle toote paigaldamine või hooldamine isikute poolt, kellel puudub elektroonikaseadmete ja autotarvikute alane väljaõpe ja kogemus, võib olla ohtlik ning võib teid ohustada elektrilöögi, vigastuste või muude ohtudega.
• Ärge proovige seadet sõidu ajal kasutada. Enne seadme juhtnuppude kasutamist veenduge, et olete tee ääres ja pargite oma sõiduki ohutusse kohta.
• Korpuse pilud ja avad on ette nähtud ventilatsiooniks, et tagada toote usaldusväärne töö ja kaitsta seda ülekuumenemise eest. Tuleohu vältimiseks ei tohiks avasid kunagi blokeerida ega katta esemetega (nagu paberid, põrandamatid, riided).

• Ärge laske sellel seadmel kokku puutuda niiskuse ja/või vedelikega. See võib põhjustada elektrilöögi. Samuti võib vedelikega kokkupuutel tekkida seadme kahjustusi, suitsu ja ülekuumenemist.
• Hoidke helitugevus alati piisavalt madalal, et kuulda väliseid helisid.
• Pioneer CarStereo-Pass on mõeldud kasutamiseks ainult Saksamaal.
• Seda toodet hinnatakse mõõdukates ja troopilistes kliimatingimustes vastavalt heli-, video- ja sarnaste elektroonikaseadmete ohutusnõuetele IEC 60065.

Kui teil tekib probleeme
Kui see seade ei tööta korralikult, võtke ühendust oma edasimüüja või lähima volitatud PIONEERi teenindusjaamaga.

Ühendused

• Kui paigaldate seda seadet sõidukisse, mille süütelukus puudub ACC (accessory) asend, võib punase kaabli ühendamata jätmine süütevõtme töö tuvastamise klemmiga põhjustada aku tühjenemise.



• Selle seadme kasutamine muudes tingimustes kui järgmised võib põhjustada tulekahju või rikke.
  • Sõidukid, millel on 12-voldine aku ja negatiivne maandus.
  • Kui kõlari väljundit kasutatakse 4 kanali poolt, kasutage kõlareid, mille võimsus on üle 50 W (maksimaalne sisendvõimsus) ja impedants on vahemikus 4 Ω kuni 8 Ω. Ärge kasutage selle seadme jaoks 1 Ω kuni 3 Ω kõlareid.
  • Kui tagumise kõlari väljundit kasutatakse 2 Ω subwooferi poolt, kasutage kõlareid, mille võimsus on üle 70 W (maksimaalne sisendvõimsus).
    * Ühendusmeetodi kohta vaadake ühendusi.

• Lühise, ülekuumenemise või rikke vältimiseks järgige kindlasti alltoodud juhiseid.

  • Enne paigaldamist ühendage lahti aku negatiivne klemm.

  • Kinnitage juhtmed kaabliklambrite või kleeplindiga. Mähkige kleeplint ümber juhtmete, mis puutuvad kokku metallosadega, et kaitsta juhtmeid.

  • Asetage kõik kaablid eemale liikuvatest osadest, nagu käigukang ja istmesiinid.

  • Asetage kõik kaablid eemale kuumadest kohtadest, nagu küttekeha väljalaskeava lähedalt.

  • Ärge ühendage kollast kaablit akuga, viies seda läbi mootoriruumi ava.

  • Katke kõik lahtiühendatud kaabliühendused isoleerlindiga.

  • Ärge lühendage ühtegi kaablit.

  • Ärge kunagi lõigake selle seadme toitekaabli isolatsiooni, et jagada toidet teiste seadmetega. Kaabli voolutugevus on piiratud.

  • Kasutage ettenähtud nimiväärtusega kaitset.

  • Ärge kunagi ühendage negatiivset kõlarikaablit otse maandusega.

  • Ärge kunagi siduge kokku mitme kõlari negatiivseid kaableid.

• Kui see seade on sisse lülitatud, saadetakse juhtsignaale läbi sinise/valge kaabli. Ühendage see kaabel välise võimendi süsteemi kaugjuhtimispuldiga või sõiduki automaatse antennirelee juhtklemmiga (max. 300mA 12 V DC). Kui sõiduk on varustatud klaasantenniga, ühendage see antennivõimendi toiteallika klemmiga.
• Ärge kunagi ühendage sinist/valget kaablit välise võimendi toiteklemmiga. Samuti ärge kunagi ühendage seda automaatse antenni toiteklemmiga. See võib põhjustada aku tühjenemise või rikke.
• Must kaabel on maandus. Selle seadme ja muude seadmete (eriti suure voolutarbega toodete, nagu võimendid) maanduskaablid tuleb ühendada eraldi. Kui neid ei ühendata eraldi, võib juhuslik lahtiühendamine põhjustada tulekahju või rikke.
• Graafiline sümbol tootel tähendab alalisvoolu.
• Funktsioon ja heliseaded, välja arvatud RCA eelväljundite seadistus, salvestatakse mällu, kui seade on toiteallikast lahti ühendatud.

See seade

1. Mikrofon (ainult MVH-330DAB jaoks) 3 m
2. DAB antenni sisend
   DAB signaalide vastuvõtmiseks ühendage seadmega DAB antenn (CA-AN-DAB.001) (müüakse eraldi).
3. Toitejuhtme sisend
4. Tagumine väljund
5. Mikrofoni sisend (ainult MVH-330DAB jaoks)
6. Antenni sisend
7. Kaitse (10 A)
8. Juhtmega kaugjuhtimispuldi sisend
   Saab ühendada juhtmega kaugjuhtimispuldi adapteri (müüakse eraldi).

Toitejuhe

1. Toitejuhtme sisendisse
2. Sõltuvalt sõiduki tüübist võib funktsioon ja olla erinev. Sel juhul ühendage kindlasti koos ja koos .
3. Kollane
   Varundus (või lisaseade)
4. Kollane
   Ühendage pideva 12 V toiteklemmiga.
5. Punane
   Lisaseade (või varundus)
6. Punane
   Ühendage süütelukuga juhitava klemmiga (12 V DC).
7. Ühendage sama värvi juhtmed omavahel.
8. Must (šassii maandus)
9. Sinine/valge
   ISO pistiku tihvti asukoht on sõltuvalt sõiduki tüübist erinev. Ühendage ja , kui tihvt 5 on antenni juhtimistüüp. Teist tüüpi sõidukis ärge kunagi ühendage ja .
10. Sinine/valge
    Ühendage võimendi süsteemi juhtklemmiga (max. 300 mA 12 V DC).
11. Sinine/valge
    Ühendage automaatse antennirelee juhtklemmiga (max. 300 mA 12 V DC).
12. Kõlarite juhtmed
    Valge: Ees vasakul
    Valge/must: Ees vasakul
    Hall: Ees paremal
    Hall/must: Ees paremal
    Roheline: Taga vasakul
    Roheline/must: Taga vasakul
    Violetne: Taga paremal
    Violetne/must: Taga paremal
13. ISO pistik
    Mõnes sõidukis võib ISO pistik olla jagatud kaheks. Sel juhul ühendage kindlasti mõlema pistikuga.

MÄRKUS
Kui kasutate 2 Ω subwooferit, ühendage subwoofer kindlasti selle seadme violetse ja violetse/musta juhtmega. Ärge ühendage midagi rohelise ja rohelise/musta juhtmega.

Võimendi (müüakse eraldi)

Tehke need ühendused valikulise võimendi kasutamisel.

1. Süsteemi kaugjuhtimispult
   Ühendage sinise/valge kaabliga.
2. Võimendi (müüakse eraldi)
3. Ühendage RCA kaablitega (müüakse eraldi)
4. Tagumise väljundiga
5. Tagumine kõlar

Paigaldamine

• Enne lõplikku paigaldamist kontrollige kõiki ühendusi ja süsteeme.
• Ärge kasutage volitamata osi, kuna see võib põhjustada talitlushäireid.
• Kui paigaldamine nõuab aukude puurimist või muid sõiduki muudatusi, pidage nõu oma edasimüüjaga.
• Ärge paigaldage seda seadet kohtadesse, kus:
  • see võib häirida sõiduki tööd.
  • see võib põhjustada reisijale vigastusi äkilise peatumise tagajärjel.
• Paigaldage see seade eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.
• Optimaalne jõudlus saavutatakse, kui seade on paigaldatud alla 60° nurga all.


• Paigaldamisel veenduge seadme kasutamisel korraliku soojuse hajutamise tagamiseks, et jätaksite tagapaneeli taha piisavalt ruumi ja mähkige kõik lahtised kaablid nii, et need ei blokeeriks ventilatsiooniavasid.


DIN-kinnituse paigaldamine

1. Sisestage kaasasolev kinnitusmuhv armatuurlauale.
2. Kinnitage kinnitusmuhv, painutades kruvikeerajaga metallist sakid (90°) oma kohale.

   1. Armatuurlaud
   2. Kinnitusmuhv
   • Veenduge, et seade on kindlalt paigas. Ebastabiilne paigaldus võib põhjustada vahelejätmisi või muid talitlushäireid

Kui kaasasolevat kinnitusmuhvi ei kasutata

1. Joondage kinnitusklambri augud seadme külgedel olevate aukudega, et klamber kinnitada.


2. Keerake mõlemale küljele üks kruvi, et seade paigal hoida.

   1. Keermestuskruvi (5 mm × 9 mm, ei ole tootega kaasas)
   2. Kinnitusklamber
   3. Armatuurlaud või konsool

Kaasasoleva klambri kasutamine
Kontrollige, kas kaasasolev klamber sobib teie konkreetse sõidukimudeliga, ja kinnitage see seejärel seadme külge, nagu allpool näidatud.

1. Kruvi
2. Klamber

Seadme eemaldamine (paigaldatud kaasasoleva kinnitusmuhviga)

2. Eemaldage dekoratiivraam.

   1. Dekoratiivraam
   2. Sälkega sakk
      • Esipaneeli vabastamine võimaldab dekoratiivraamile hõlpsamini juurde pääseda.
      • Dekoratiivraami tagasi kinnitamisel suunake sälkega sakiga külg allapoole.
3. Sisestage kaasasolevad eemaldusvõtmed seadme mõlemale küljele, kuni need oma kohale klõpsavad.
4. Tõmmake seade armatuurlaualt välja.


Mikrofoni paigaldamine

(Ainult MVH-330DAB jaoks)

• Mikrofon tuleks paigutada otse juhi ette sobivale kaugusele, et tema häält selgelt kuulda oleks.
• Enne mikrofoni ühendamist lülitage toode kindlasti välja (ACC OFF).

On äärmiselt ohtlik, kui mikrofoni juhe mähkub ümber roolisamba või käiguhoova. Paigaldage mikrofon kindlasti nii, et see ei takistaks juhtimist. Juhtme paigutamiseks on soovitatav kasutada klambreid (müüakse eraldi).

MÄRKUS
Sõltuvalt sõidukimudelist võib mikrofoni kaabli pikkus olla liiga lühike, kui paigaldate mikrofoni päikesesirmile. Sellistel juhtudel paigaldage mikrofon roolisambale.

Paigaldamine päikesesirmile

1. Paigaldage mikrofon mikrofoni klambrisse.


2. Paigaldage mikrofoni klamber päikesesirmile.
   Päikesesirmi langetamine vähendab hääletuvastuse määra.

   1. Mikrofoni klamber
   2. Klambrid
      Kasutage eraldi müüdavaid klambreid, et kinnitada juhe vajadusel sõiduki sees.

Paigaldamine roolisambale

1. Paigaldage mikrofon mikrofoni alusele.

   1. Mikrofon
   2. Kahepoolse teibiga mikrofoni alus
2. Paigaldage mikrofon roolisamba tagaküljele.

   1. Mikrofoni alus
   2. Klambrid
      Kasutage eraldi müüdavaid klambreid, et kinnitada juhe vajadusel sõiduki sees.
3. Hoides seda roolist eemal.

Põhitoimingud

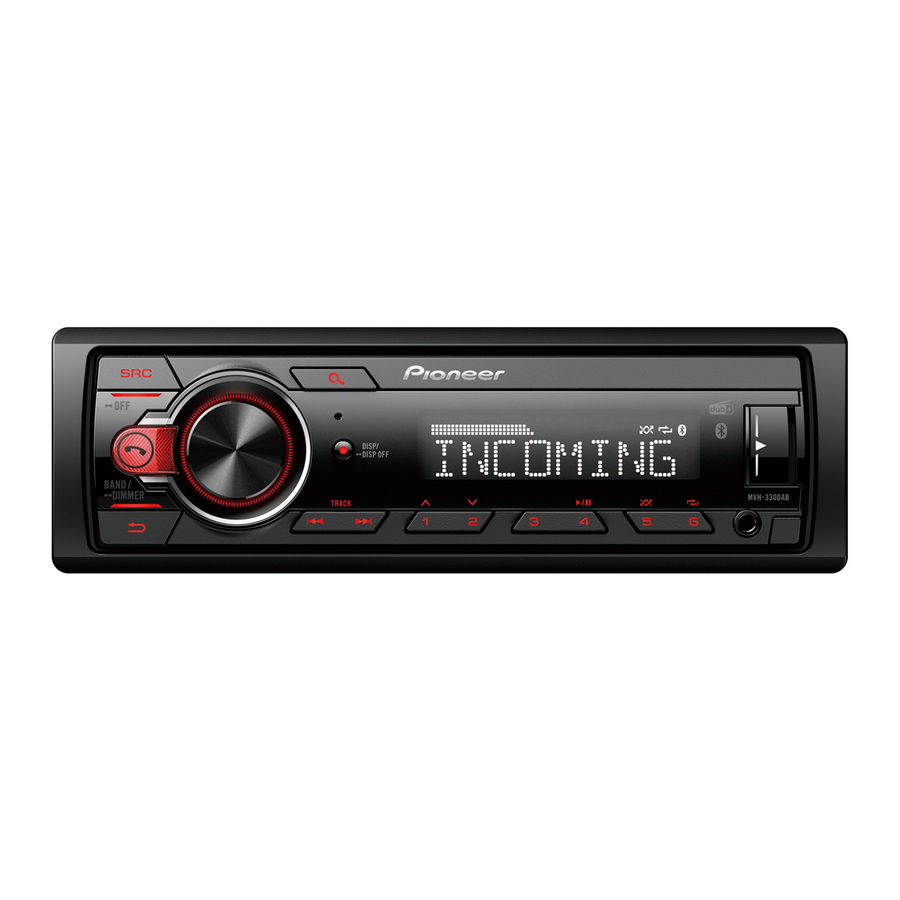

MVH-330DAB

MVH-130DAB

Teave peamenüü kohta
Peamenüüs saate reguleerida erinevaid sätteid.

1. Peamenüü kuvamiseks vajutage M.C. ketast.
2. Valige M.C. ketast keerates üks allolevatest kategooriatest ja seejärel kinnitage, vajutades.

• FUNCTION (FUNKTSIOON) settings (sätted)
• AUDIO (HELI) settings (sätted)
• SYSTEM (SÜSTEEM) settings (sätted)

3. Valige valikud M.C. ketast keerates ja seejärel kinnitage, vajutades.

Sageli kasutatavad toimingud

Eesmärk	Toiming
Lülitage toide sisse	Toite sisselülitamiseks vajutage SRC/OFF. Toite väljalülitamiseks vajutage ja hoidke all SRC/OFF.
Helitugevuse reguleerimine	Keerake M.C. ketast.
Allika valimine	Vajutage korduvalt SRC/OFF.
Kuvateabe muutmine	Vajutage korduvalt DISP/DISP OFF. Kuvateabe ja klahvivalgustuse väljalülitamiseks vajutage ja hoidke all DISP/DISP OFF.
Eelmisele kuvale/loendile naasmine	Vajutage BAND/DIMMER .
Menüüst tavalisele kuvale naasmine	Vajutage ja hoidke all BAND/DIMMER .

Seadistustoiming

Kui pärast paigaldamist süütelüliti asendisse ON (SEES) keerata, kuvatakse ekraanil [SETUP:YES] (SEADISTAMINE:JAH).

1. Vajutage M.C. ketast.
2. Keerake M.C. ketast, et valida valikud, ja seejärel kinnitage, vajutades. Järgmise menüüvaliku juurde liikumiseks peate oma valiku kinnitama.

Menüüelement	Kirjeldus
LANG [ENG] (inglise keel), [FRA] (prantsuse keel), [DEU] (saksa keel)	Valige kuvatav keel.
CLOCK (KELL)	Seadke kellaaeg. Tunni reguleerimiseks keerake M.C. ketast ja seejärel kinnitage, vajutades. Indikaator liigub automaatselt minuti seadistusele. Minuti reguleerimiseks keerake M.C. ketast ja seejärel kinnitage, vajutades.
FM STEP (FM SAMM) [100KHZ], [50KHZ]	Valige FM-häälestussamm 100 kHz või 50 kHz.
DAB ANT (DAB ANTENN) [ON] (SEES)	Varustage DAB-antenni toitega. Valige see, kui kasutate seadmega valikulist DAB-antenni (CA-AN-DAB.001, müüakse eraldi).
[OFF] (VÄLJAS)	DAB-antenni ei varustata toitega. Valige see, kui kasutate passiivset antenni ilma võimendita.

3. [QUIT:YES] (VÄLJUMINE:JAH) kuvatakse, kui kõik seaded on tehtud. Seadistusmenüü esimese elemendi juurde naasmiseks keerake M.C. ketast, et valida [QUIT:NO] (VÄLJUMINE:EI), ja seejärel kinnitage, vajutades.
4. Seadete kinnitamiseks vajutage M.C. ketast. Ekraanil kuvatakse [UPDATING] (UUENDAMINE) ja teenuste loend uuendatakse.

Tuuneri toiming

Eelseadistatud jaamade vastuvõtmine

1. Valige [RADIO] (RAADIO), vajutades SRC/OFF.
2. Valige sagedusala, vajutades BAND/DIMMER.
   [F1] [F2] [F3] [AM]
3. Vajutage numbriklahvi (1/ kuni 6/).

Parimate jaamade mälu (BSM)

1. Pärast sagedusala valimist vajutage peamenüü kuvamiseks M.C. ketast.
2. Valige [FUNCTION] (FUNKTSIOON), keerates M.C. ketast, ja seejärel kinnitage, vajutades.
3. Valige [BSM], keerates M.C. ketast, ja seejärel kinnitage, vajutades.

Jaamade käsitsi salvestamine

1. Jaama vastuvõtmise ajal, mida soovite salvestada, vajutage ja hoidke all ühte numbriklahvi (1/ kuni 6/), kuni see lakkab vilkumast.

USB/AUX-toiming

USB

1. Avage USB-pordi kate.
2. Ühendage USB-seade sobiva kaabli abil.

AUX

1. Sisestage stereo-minipistik AUX-sisendpesasse.
2. Valige allikaks [AUX], vajutades SRC/OFF.

Bluetooth® ühendus

Ainult mudelile MVH-330DAB

1. Lülitage seadme Bluetooth funktsioon sisse.
2. Valige seadme ekraanil kuvatud seadme nimi.
3. Veenduge, et sellel seadmel ja seadmel kuvatakse sama 6-kohaline number.
4. Tehke sidumistoiming, kasutades seadet ja seadet.

MÄRKUS
Bluetooth® sõnamärk ja logod on ettevõtte Bluetooth SIG, Inc. registreeritud kaubamärgid ja Pioneer Corporation kasutab neid märke litsentsi alusel. Muud kaubamärgid ja kaubanimed on nende vastavate omanike omand.

Bluetooth telefon

Ainult mudelile MVH-330DAB

Põhitoimingud

Eesmärk	Toiming
Sissetulevale kõnele vastamine	Vajutage kõne saabumisel suvalist nuppu.
Kõne lõpetamine	Vajutage .
Sissetuleva kõne tagasilükkamine	Vajutage ja hoidke all nuppu kõne saabumisel.

Bluetooth audio

1. Ühendage Bluetooth seade, nagu on kirjeldatud jaotises "Bluetooth connection" ("Bluetooth ühendus").
2. Vajutage SRC/OFF, et valida allikaks [BT AUDIO].
   Taasesitus algab automaatselt.

Bassikõlari ja kõrgete helide reguleerimine

1. Põhimenüü kuvamiseks vajutage M.C. nuppu.
2. Valige M.C. nupuga [AUDIO] ja seejärel vajutage kinnitamiseks.
3. Valige M.C. nupuga [BASS&TRE] ja seejärel vajutage kinnitamiseks.
4. Valige M.C. nupuga heliregulaator vahemikus [FLAT] kuni [EQ: 3] või valige [CUSTOM] ja seejärel vajutage kinnitamiseks.
5. Kui on valitud [CUSTOM], valige M.C. nupuga bassi reguleerimiseks [BASS] või kõrgete helide reguleerimiseks [TRE] ja seejärel vajutage kinnitamiseks.
6. Muutke M.C. nupuga vastavalt bassi või kõrgete helide võimenduse taset. Viimati muudetud väärtus salvestatakse kui [CUSTOM].

Heliseadistusrežiimist väljumiseks vajutage BAND/DIMMER.
