Pioneer MVH-MS512BS - Теңіз цифрлық медиа қабылдағышына арналған жылдам іске қосу нұсқаулығы

Кіріспе

Егер қайығыңыздың тұтануында ACC позициясы болмаса, кейбір параметрлер жадқа сақталмайды. Сақтау үшін алдыңғы панельді ажыратыңыз немесе SRC/OFF (ӨШІРУ) түймесін басып тұрып өшіргеннен кейін құрылғының толық өшуін 10 секунд күтіңіз ([PW SAVE] ішінде [ON] таңдалған кезде), содан кейін тұтануды өшіріңіз.

Бұл нұсқаулық сізге осы құрылғының негізгі функциялары арқылы бағыттауға арналған. Толық мәліметтер алу үшін осы өнімнің пайдалану нұсқаулығын қараңыз, оны мына жерден таба аласыз: https://www.pioneerelectronics.com/PUSA/Support

Демонстрациялық дисплейді өшіру (DEMO OFF) туралы нұсқауларды пайдалану нұсқаулығынан қараңыз.

Бастамас бұрын

Дұрыс пайдалануды қамтамасыз ету үшін осы өнімді пайдаланбас бұрын осы нұсқаулықты және пайдалану нұсқаулығын оқып шығыңыз. Әсіресе осы нұсқаулықтағы ЕСКЕРТУлер мен АБАЙ БОЛЫҢЫЗдарды оқып, сақтағаныңыз маңызды. Нұсқаулықты болашақта анықтама алу үшін қауіпсіз және қолжетімді жерде сақтаңыз.

FCC ID: EW4C95 MODEL NO.: MVH-MS512BS IC: 4250A-C95 Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді. Пайдалану келесі екі шартқа байланысты: Бұл құрылғы зиянды кедергі тудырмауы мүмкін және бұл құрылғы қабылданған кез келген кедергіні, соның ішінде қажетсіз жұмысқа әкелуі мүмкін кедергіні қабылдауы керек. Бұл таратқышты басқа антеннамен немесе таратқышпен бірге орналастыруға немесе пайдалануға болмайды. Bluetooth антеннасын пайдаланушы алып тастай (немесе ауыстыра) алмайды. Бұл жабдық бақыланбайтын орта үшін белгіленген FCC сәулелену әсерінің шектеулеріне сәйкес келеді және FCC радиожиілік (RF) әсер ету нұсқауларына сәйкес келеді. Бұл жабдықтың RF энергиясының деңгейі өте төмен, сондықтан оған рұқсат етілген әсерді бағалаусыз (MPE) сәйкес келеді деп есептеледі. Бірақ радиаторды адам денесінен (аяқ-қолды қоспағанда: қолдар, білектер, аяқтар және тобықтар) кемінде 20 см немесе одан да көп қашықтықта орнатып, пайдаланған жөн.

Тиісті рұқсатсыз жүргізілген өзгертулер немесе модификациялар пайдаланушының жабдықты пайдалану құқығын жоққа шығаруы мүмкін.

Ескертпе
Бұл жабдық FCC ережелерінің 15-бөліміне сәйкес, В класындағы сандық құрылғының шектеулеріне сәйкес келетіні анықталды. Бұл шектеулер тұрғын үй қондырғысындағы зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын жасайды, пайдаланады және тарата алады және егер нұсқауларға сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергі келтіруі мүмкін. Дегенмен, нақты қондырғыда кедергі болмайтынына кепілдік жоқ. Егер бұл жабдық радио немесе теледидар қабылдауына зиянды кедергі келтірсе, оны жабдықты өшіру және қосу арқылы анықтауға болады, пайдаланушы келесі шаралардың бірін немесе бірнешеуін қолдану арқылы кедергіні түзетуге тырысуы ұсынылады:

• Қабылдаушы антеннаның бағытын өзгертіңіз немесе орнын ауыстырыңыз.
• Жабдық пен қабылдағыш арасындағы аралықты арттырыңыз.
• Жабдықты қабылдағыш қосылғаннан басқа тізбектегі розеткаға қосыңыз.
• Көмек алу үшін дилерден немесе тәжірибелі радио/теледидар технигінен кеңес алыңыз.

ФЕДЕРАЛДЫҚ БАЙЛАНЫС КОМИССИЯСЫНЫҢ СӘЙКЕСТІК ДЕКЛАРАЦИЯСЫ Өнімнің атауы: ТЕҢІЗ ЦИФРЛЫҚ МЕДИА ҚАБЫЛДАҒЫШЫ Модель нөмірі: MVH-MS512BS Жауапты тараптың атауы: PIONEER ELECTRONICS (USA) INC. ҚЫЗМЕТ КӨРСЕТУДІ ҚОЛДАУ БӨЛІМІ Мекенжайы: 2050 W. 190TH STREET, SUITE 100 TORRANCE, CA 90504, U.S.A. Телефон: 1-800-421-1404 URL: http://www.pioneerelectronics.com

Құлағыңыздың қауіпсіздігі өз қолыңызда
Жабдығыңызды қауіпсіз деңгейде ойнату арқылы барынша пайдаланыңыз—дыбыстың қатты шықпай немесе бұрмаланбай анық шығуына мүмкіндік беретін және ең бастысы, сезімтал есту қабілетіңізге әсер етпейтін деңгей. Дыбыс алдамшы болуы мүмкін.
Уақыт өте келе сіздің есту "жайлылық деңгейіңіз" дыбыс деңгейінің жоғарылауына бейімделеді, сондықтан "қалыпты" болып көрінетін нәрсе шын мәнінде қатты және есту қабілетіңізге зиянды болуы мүмкін. Есту қабілетіңіз бейімделместен бұрын жабдығыңызды қауіпсіз деңгейге қою арқылы осыдан сақтаныңыз.

ҚАУІПСІЗ ДЕҢГЕЙДІ ОРНАТЫҢЫЗ:

• Дыбыс деңгейін басқаруды төмен күйге қойыңыз.
• Дыбысты бұрмаламай, ыңғайлы және анық естігенше баяу көтеріңіз.
• Ыңғайлы дыбыс деңгейін орнатқаннан кейін теруді орнатып, сол жерде қалдырыңыз.

КЕЛЕСІ НҰСҚАУЛАРДЫ САҚТАҢЫЗ:

• Дыбыс деңгейін айналаңыздағы нәрсені ести алмайтындай етіп жоғарылатпаңыз.
• Ықтимал қауіпті жағдайларда сақ болыңыз немесе уақытша пайдалануды тоқтатыңыз.
• Моторлы қайықты басқару кезінде құлаққапты пайдаланбаңыз; құлаққапты пайдалану жол қозғалысының қаупін тудыруы мүмкін және көптеген аймақтарда заңсыз болып табылады.

• Бұл өнімді өзіңіз орнатуға немесе қызмет көрсетуге тырыспаңыз. Бұл өнімді электронды жабдықтар мен автомобиль керек-жарақтары бойынша оқытуы мен тәжірибесі жоқ адамдардың орнатуы немесе қызмет көрсетуі қауіпті болуы мүмкін және сізді электр тогының соғуы, жарақат алу немесе басқа қауіптерге ұшыратуы мүмкін.
• Қайықты басқару кезінде құрылғыны пайдалануға тырыспаңыз. Құрылғыдағы басқару элементтерін пайдалануға тырыспас бұрын қайықты қауіпсіз жерде тоқтатыңыз.
• Бұл құрылғының ылғалмен және/немесе сұйықтықтармен жанасуына жол бермеңіз. Электр тогының соғуы мүмкін. Сондай-ақ, сұйықтықтармен жанасудың нәтижесінде бұл құрылғының зақымдануы, түтін шығуы және қызып кетуі мүмкін.

• Қайығыңыз тікелей күн сәулесінде тұрған болса, құрылғыны пайдаланбас бұрын оның салқындауын күтіңіз.
• Ажыратылатын алдыңғы панельді тікелей күн сәулесінде қалдырмаңыз, бұл қызып кету салдарынан ақаулыққа әкелуі мүмкін.
• Қолыңыз теңіз суына тигеннен кейін бұл құрылғыны пайдалану тот басуына немесе ақаулыққа әкелуі мүмкін. Пайдаланбас бұрын қолыңызды таза сумен мұқият жуыңыз.
• Әрқашан сыртқы дыбыстарды есту үшін дыбыс деңгейін жеткілікті төмен деңгейде ұстаңыз.
• Бұл өнім дыбыс, бейне және ұқсас электрондық аппараттар - Қауіпсіздік талаптары, IEC 60065 бойынша орташа және тропикалық климат жағдайында бағаланады.

Pioneer өнімдеріне арналған сатудан кейінгі қызмет көрсету
Сатудан кейінгі қызмет көрсету немесе өнім туралы сұрақтарыңыз болса, осы құрылғыны сатып алған уәкілетті Pioneer дилеріне немесе уәкілетті Pioneer қызмет көрсету компаниясына хабарласыңыз. Pioneer-ге тікелей келесідей хабарласуға болады:
Алдымен Pioneer-ге хабарласпай-ақ құрылғыңызды жөндеуге жібермеңіз. Қайтаруға рұқсат нөмірінсіз жіберілген құрылғылар қабылданбайды.

АҚШ пен КАНАДАДА:
Pioneer Electronics (USA) Inc.
ТҰТЫНУШЫЛАРДЫ ҚОЛДАУ БӨЛІМІ
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
https://www.pioneerelectronics.com/PUSA/AboutPioneer/Contact+Us
Кепілдік туралы ақпаратты осы құрылғымен бірге берілген шектеулі кепілдік парағынан қараңыз.

Қосылымдар

Төменде "NW" желі режимін, ал "STD" стандартты режимді білдіреді. Орнатқан қосылымдарыңызға сәйкес динамик режимін стандартты режимге (STD) немесе желі режиміне (NW) өзгертіңіз.

• Егер қайығыңыздың тұтануында ACC позициясы болмаса: [PW SAVE] параметрін [ON] күйіне қоюды ұмытпаңыз (толық мәліметтерді пайдалану нұсқаулығынан қараңыз). Батареяның заряды таусылмауы үшін құрылғы өшірілгеннен кейін автоматты түрде толығымен өшеді. Әйтпесе, дисплей өшкенше SRC/OFF (ӨШІРУ) түймесін басып тұрыңыз.
• 4 арналы динамик шығысын пайдаланған кезде 50 Вт (максималды кіріс қуаты) немесе одан жоғары және 4 Ω мен 8 Ω (кедергі мәні) арасындағы динамиктерді пайдаланыңыз. Арналар санына қарамастан, бұл құрылғымен 1 Ω - 3 Ω динамиктерді пайдаланбаңыз.
• Артқы динамик шығысымен 2 Ω сабвуферді пайдаланған кезде 70 Вт немесе одан жоғары динамиктерді пайдаланыңыз.
  * Қосылым әдісі үшін қосылымдарды қараңыз.
• Қара кабель жерге қосылған. Бұл құрылғыны немесе қуат күшейткішін (бөлек сатылады) орнатқан кезде, алдымен жерге қосу сымын жалғаңыз. Жерге қосу сымы қайықтың корпусының металл бөлігіне дұрыс жалғанғанын тексеріңіз. Қуат күшейткішінің, осы құрылғының және кез келген басқа құрылғылардың жерге қосу сымдарының әрқайсысы қайыққа бөлек бұрандалармен қосылуы керек. Жерге қосу сымының бұрандасы босап кетсе немесе түсіп қалса, өрт, түтін шығуы немесе ақаулық тудыруы мүмкін.
  Қайыққа бөлек қосылған екі құрылғы (жерге қосу сымдары)

  *1 Бұл құрылғы үшін жеткізілмейді

• Егер бұл құрылғы тұтану қосқышында ACC (қосымша) позициясы жоқ қайыққа орнатылса, қызыл кабельді тұтану кілтінің жұмысын анықтайтын терминалға қоспау батареяның зарядының таусылуына әкелуі мүмкін.


• Бұл құрылғыны тек 12 вольттық батареямен және теріс жерге қосумен пайдаланыңыз. Олай етпеу өртке немесе ақаулыққа әкелуі мүмкін.

• Қысқа тұйықталуды, қызып кетуді немесе ақаулықты болдырмау үшін төмендегі нұсқауларды орындаңыз.

  • Орнату алдында батареяның теріс терминалын ажыратыңыз.

  • Сымдарды кабель қысқыштарымен немесе жабысқақ таспамен бекітіңіз. Сымдарды қорғау үшін металл бөліктерімен жанасатын сымдарды жабысқақ таспамен ораңыз.

  • Барлық кабельдерді ауыстыру рычагы және орындық рельстері сияқты қозғалатын бөліктерден алыс орналастырыңыз.

  • Барлық кабельдерді жылытқыш шығысының жанындағы сияқты ыстық жерлерден алыс орналастырыңыз.

  • Сары кабельді қозғалтқыш бөлігіне арналған тесік арқылы өткізіп, батареяға қоспаңыз.

  • Ажыратылған кабель қосқыштарын оқшаулағыш таспамен жабыңыз.

  • Ешбір кабельді қысқартпаңыз.

  • Басқа құрылғылармен қуатты бөлісу үшін осы құрылғының қуат кабелінің оқшаулауын ешқашан кеспеңіз. Кабельдің ток өткізу қабілеті шектеулі.

  • Белгіленген номиналды сақтандырғышты пайдаланыңыз.

  • Ешқашан теріс динамик кабелін тікелей жерге қоспаңыз.

  • Ешқашан бірнеше динамиктердің теріс кабельдерін бірге байламаңыз.

• Бұл құрылғы қосулы болғанда, басқару сигналдары көк/ақ кабель арқылы жіберіледі. Бұл кабельді сыртқы қуат күшейткішінің жүйелік қашықтан басқару пультіне немесе қайықтың автоматты антенна релесін басқару терминалына қосыңыз (макс. 300 мА 12 В тұрақты ток). Егер қайық шыны антеннамен жабдықталған болса, оны антенна күшейткішінің қуат көзі терминалына қосыңыз.
• Ешқашан көк/ақ кабельді сыртқы қуат күшейткішінің қуат терминалына қоспаңыз. Сондай-ақ, оны ешқашан автоматты антеннаның қуат терминалына қоспаңыз. Олай ету батареяның зарядының таусылуына немесе ақаулыққа әкелуі мүмкін.
• Өнімде орналасқан графикалық белгі тұрақты токты білдіреді.

Бұл құрылғы

1. Микрофон 3 м (9 фут 10-1/8 дюйм) (су өткізбейтін емес)
2. SiriusXM Connect Vehicle Tuner кірісі
3. Қуат сымының кірісі
4. Микрофон кірісі
5. Артқы шығыс (STD) немесе орта диапазонды шығыс (NW)
6. Алдыңғы шығыс (STD) немесе жоғары диапазонды шығыс (NW)
7. Антенна кірісі
8. Сақтандырғыш (10 A)
9. Сымды қашықтан басқару пультінің кірісі
   Pioneer теңіз сымды қашықтан басқару пультін (CD-ME300) ғана қосуға болады (бөлек сатылады).
10. Сабвуфер шығысы
11. SiriusXM Connect Vehicle Tuner (бөлек сатылады)

Қуат сымы

Артқы динамикті немесе орта диапазонды динамик сымын сабвуферге қоспаған кезде осы қосылымдарды орындаңыз.

Қосымша күшейткішсіз сабвуферді пайдаланған кезде осы қосылымдарды орындаңыз.

Жоғарыдағы жағдайда параллель қосылған екі 4 Ω сабвуфер 2 Ω жүктемені білдіреді.

1. Қуат сымының кірісіне
2. Сол жақ
3. Оң жақ
4. Алдыңғы динамик (STD) немесе жоғары диапазонды динамик (NW)
5. Артқы динамик (STD) немесе орта диапазонды динамик (NW)
6. Ақ
7. Ақ/қара
8. Сұр
9. Сұр/қара
10. Жасыл
11. Жасыл/қара
12. Күлгін
13. Күлгін/қара
14. Қара (шасси жері)
    Жалпы жерге қосу нүктесіне қосыңыз.
15. Сары
    Тұрақты 12 В қуат көзі терминалына қосыңыз.
16. Қызыл
    Тұтану қосқышымен басқарылатын терминалға қосыңыз (12 В тұрақты ток).
17. Көк/ақ
    Қуат күшейткішінің жүйелік басқару терминалына немесе автоматты антенна релесін басқару терминалына қосыңыз (макс. 300 мА 12 В тұрақты ток).
18. Сабвуфер (4 Ω)
19. 2 Ω сабвуферді пайдаланған кезде сабвуферді осы құрылғының күлгін және күлгін/қара сымдарына қосуды ұмытпаңыз. Жасыл және жасыл/қара сымдарға ештеңе қоспаңыз.
20. Пайдаланылмайды.
21. Сабвуфер (4 Ω) × 2
22. Қызғылт сары/ақ
    Қайықтың жарықтандыру сигналына қосыңыз.

Қуат күшейткіші

(бөлек сатылады)
Қосымша күшейткішті пайдаланған кезде осы қосылымдарды орындаңыз.

1. Жүйелік қашықтан басқару пульті
   Көк/ақ кабельге қосыңыз.
2. Қуат күшейткіші (бөлек сатылады)
3. RCA кабельдерімен қосыңыз (бөлек сатылады)
4. Артқы шығысқа (STD) немесе орта диапазонды шығысқа (NW)
5. Артқы динамик (STD) немесе орта диапазонды динамик (NW)
6. Алдыңғы шығысқа (STD) немесе жоғары диапазонды шығысқа (NW)
7. Алдыңғы динамик (STD) немесе жоғары диапазонды динамик (NW)
8. Сабвуфер шығысына
9. Сабвуфер

Орнату

• Тұтынушыға:
  Бұл өнімге радио таратқыш кіреді. UNECE № 10 ережесіне сәйкес, кеме өндірушілері радио таратқыштарды қайықтарға орнату үшін арнайы шарттар қоюы мүмкін. Осы құрылғыны орнатпас бұрын қайығыңыздың пайдалану нұсқаулығын тексеріңіз немесе өндірушіге немесе қайық дилеріне хабарласыңыз.

• Құрылғының ішкі зақымдануына әкелуі мүмкін сумен/сұйықтықтармен жанаспайтын құрғақ орнату орнын мұқият таңдаңыз.
• SAE J1171 немесе UL-1500 сертификаты жоқ; Орнатылған құрылғы 33 CFR §183.410 сәйкес бензин отын көзінен оқшаулануы керек.
  • Тұтанудан қорғау және қайық өндірушісінің нұсқаулары.

• Соңғы орнату алдында барлық қосылымдар мен жүйелерді тексеріңіз.
• Рұқсат етілмеген бөлшектерді пайдаланбаңыз, себебі бұл ақауларға әкелуі мүмкін.
• Бұл құрылғыны мына жерлерге орнатпаңыз:
  • қайықтың жұмысына кедергі келтіруі мүмкін.
  • кенеттен тоқтау нәтижесінде жолаушының жарақат алуына әкелуі мүмкін.
• Бұл құрылғыны жылытқыш шығысы сияқты ыстық жерлерден алыс орнатыңыз.
• Оңтайлы өнімділікке құрылғы 60°-тан аз бұрышпен орнатылған кезде қол жеткізіледі.


• Орнату кезінде осы құрылғыны пайдалану кезінде тиісті жылудың таралуын қамтамасыз ету үшін артқы панельдің артында жеткілікті орын қалдырыңыз және желдеткіштерді жауып қалмас үшін бос кабельдерді ораңыз.


DIN қондырғысын орнату

1. Берілген монтаждау жеңін басқару панеліне салыңыз.
2. Металл қойындыларды (90°) орнына бүгу үшін бұрағышты пайдаланып, монтаждау жеңін бекітіңіз.

   1. Басқару панелі
   2. Монтаждау жеңі
      • Құрылғының орнында мықтап бекітілгеніне көз жеткізіңіз.

Берілген монтаждау жеңін пайдаланбаған кезде

1. Кронштейнді бекіту үшін монтаждау кронштейніндегі тесіктерді құрылғының бүйір жағындағы тесіктермен туралаңыз.


2. Құрылғыны орнында ұстап тұру үшін әр жағына бір бұранда салыңыз.

   1. Бұранданы түрту (5 мм × 9 мм, өніммен бірге жеткізілмейді)
   2. Монтаждау кронштейні
   3. Басқару панелі немесе консоль

Құрылғыны алып тастау (берілген монтаждау жеңімен орнатылған)

1. Әрлеу сақинасын алыңыз.

   1. Әрлеу сақинасы
   2. Ойылған қойынды
      • Алдыңғы панельді босату әрлеу сақинасына оңайырақ қол жеткізуге мүмкіндік береді.
      • Әрлеу сақинасын қайта бекіткен кезде, ойылған қойындысы бар жағын төмен қаратыңыз.
2. Берілген шығару кілттерін құрылғының екі жағына да орнына түскенше салыңыз.
3. Құрылғыны басқару панелінен шығарыңыз.


Алдыңғы панельді бекіту үшін

Алдыңғы панельді берілген бұрандамен бекітуге болады.

1. Бұранда

Микрофонды орнату

Микрофон қайық операторының алдына олардың дауысын анық қабылдау үшін қолайлы қашықтықта орналасуы керек.

Микрофонға судың кіруінен ішкі зақымдануды болдырмау үшін орнату орнын мұқият таңдаңыз.
Су шашырайтын жерлерден аулақ болу керек.

Микрофон сымының рульдік колонкаға немесе ауыстырғыш рычагқа оралуы өте қауіпті. Микрофонды жұмысқа кедергі келтірмейтіндей етіп орнатуды ұмытпаңыз. Сымды реттеу үшін кабель қысқыштарын (бөлек сатылады) пайдалану ұсынылады.

1. Микрофон тіреуін микрофон қыстырғышынан ажырату үшін жылжытыңыз.

   1. Микрофон
   2. Микрофон қыстырғышы
   3. Микрофон тіреуі
2. Микрофонды келесідей орнатыңыз.

   1. Екі жақты таспа
   2. Қысқыш (бөлек сатылады)

Негізгі жұмыс

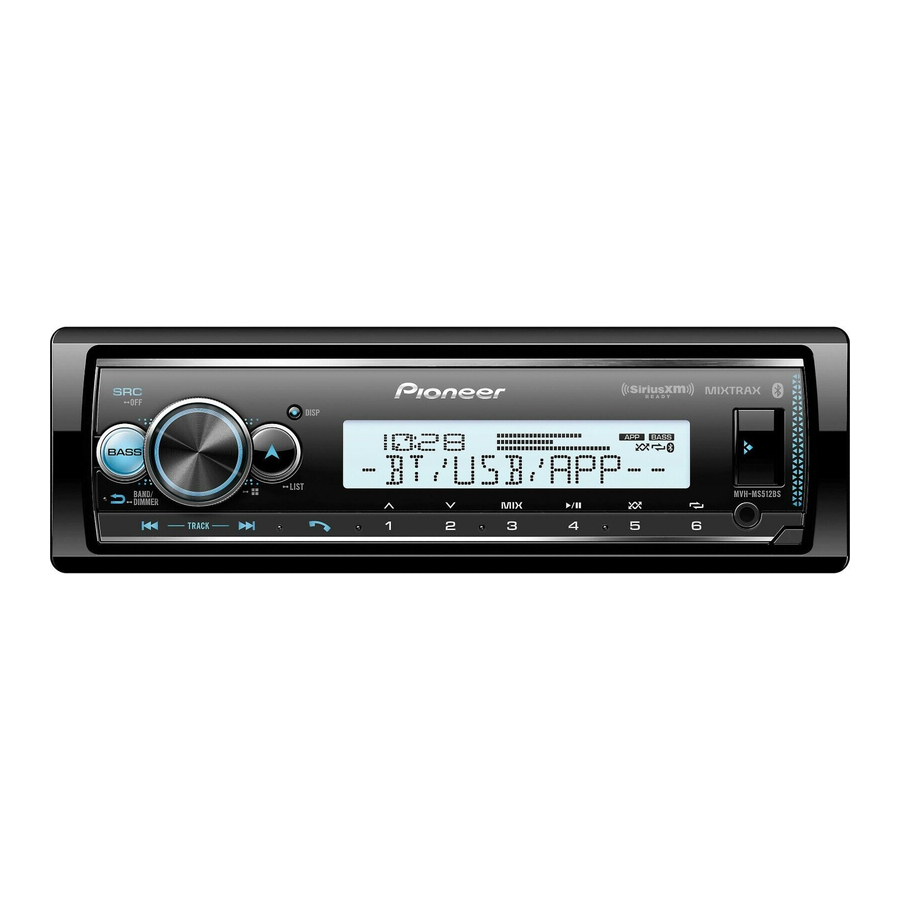

MVH-MS512BS

Негізгі мәзір туралы

Негізгі мәзірде әртүрлі параметрлерді реттеуге болады.

1. Негізгі мәзірді көрсету үшін M.C. тетігін басыңыз.
2. Төмендегі санаттардың бірін таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.

• FUNCTION (ФУНКЦИЯ) параметрлері
• AUDIO (АУДИО) параметрлері
• SYSTEM (ЖҮЙЕ) параметрлері
• ILLUMINATION (ЖАРЫҚТАНДЫРУ) параметрлері
• MIXTRAX параметрлері

3. Опцияларды таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.

Жиі қолданылатын операциялар

Мақсаты	Операция
Қуатты қосу	Қуатты қосу үшін SRC/OFF түймесін басыңыз. Қуатты өшіру үшін SRC/OFF түймесін басып тұрыңыз.
Дыбыс деңгейін реттеу	M.C. тетігін бұраңыз.
Дереккөзді таңдау	SRC/OFF түймесін қайта-қайта басыңыз.
Дисплей ақпаратын өзгерту	DISP түймесін қайта-қайта басыңыз.
Алдыңғы дисплейге/тізімге оралу	BAND/ түймесін басыңыз.
Мәзірден қалыпты дисплейге оралу	BAND/ түймесін басып тұрыңыз.
Дисплей жарықтығын өзгерту	BAND/ түймесін басып тұрыңыз.
Бас деңгейін көтеру	BASS түймесін басыңыз. [D.BASS] ішінде бас деңгейін ([HI] немесе [LOW]) таңдауға болады.

Орнату операциясы

Орнатудан кейін тұтану қосқышын ON (ҚОСУЛЫ) күйіне ауыстырған кезде дисплейде орнату мәзірі пайда болады.

Құрылғыға желі режиміне арналған динамик жүйесі қосылған кезде құрылғыны стандартты режимде пайдаланбаңыз. Құрылғыға стандартты режимге арналған динамик жүйесі қосылған кезде құрылғыны желі режимінде пайдаланбаңыз. Бұл динамиктердің зақымдалуына әкелуі мүмкін.

1. Опцияларды таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
   Келесі мәзір опциясына өту үшін таңдауыңызды растауыңыз керек.

   Мәзір элементі	Сипаттамасы
   LANGUAGE (ТІЛ) [ENG](Ағылшын), [ESP](Испан), [FRA] (Канадалық француз)	Қысылған аудио файлдан мәтін ақпаратын көрсету үшін тілді таңдаңыз.
   CLOCK SET (САҒАТТЫ ОРНАТУ)	Сағатты орнатыңыз. Сағатты реттеу үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз. Индикатор автоматты түрде минут параметріне өтеді. Минутты реттеу үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
   SPEAKER MODE (ДИНАМИК РЕЖИМІ) [STANDARD] (СТАНДАРТТЫ), [NETWORK] (ЖЕЛІ)	Сіз орнатқан қосылымдарға сәйкес екі жұмыс режимі арасында ауысыңыз: 2 жақты желі режимі (NETWORK) және стандартты режим (STANDARD). Тиісті режимді таңдағаннан кейін [YES] (ИӘ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз. [SPEAKER MODE] (ДИНАМИК РЕЖИМІ) параметрін орнатпай орнату мәзірін аяқтай алмайсыз.

2. [QUIT:YES] (ШЫҒУ:ИӘ) пайда болады.
   Орнату мәзірінің бірінші элементіне оралу үшін M.C. тетігін бұрап [QUIT:NO] (ШЫҒУ:ЖОҚ) таңдаңыз, содан кейін растау үшін басыңыз.
3. Параметрлерді растау үшін M.C. тетігін басыңыз.

Демонстрация дисплейін болдырмау (DEMO OFF (ДЕМО ӨШІРУЛІ))

1. Негізгі мәзірді көрсету үшін M.C. тетігін басыңыз.
2. [SYSTEM] (ЖҮЙЕ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
3. [DEMO OFF] (ДЕМО ӨШІРУЛІ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
4. [YES] (ИӘ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.

Тюнер жұмысы

Алдын ала орнатылған станцияларды қабылдау

1. [RADIO] (РАДИО) таңдау үшін SRC/OFF түймесін басыңыз.
2. Диапазонды таңдау үшін BAND/ түймесін басыңыз.
   [FM1] [FM2] [FM3] [AM]
3. Сандық түймені (1/ -ден 6/ дейін) басыңыз.

Үздік станциялар жады (BSM)

1. Диапазонды таңдағаннан кейін негізгі мәзірді көрсету үшін M.C. тетігін басыңыз.
2. [FUNCTION] (ФУНКЦИЯ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
3. [BSM] таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.

Станцияларды қолмен сақтау үшін

1. Сақтағыңыз келетін станцияға бапталған кезде, жыпылықтауын тоқтатқанша сандық түймелердің бірін (1/ -ден 6/ дейін) басып тұрыңыз.

USB/iPhone®/AUX жұмысы

(SYSTEM (ЖҮЙЕ) параметрлерінде [USB MTP] [ON] (ҚОСУЛЫ) күйіне орнатылған кезде iPhone дереккөзі қолжетімді емес.)

USB/iPhone

1. USB портының қақпағын ашыңыз.
2. Тиісті кабельді пайдаланып USB құрылғысын/iPhone-ды қосыңыз.

MTP қосылымы
Android OS 4.0 немесе одан кейінгі нұсқалары орнатылған құрылғыны құрылғымен бірге жеткізілетін кабельді пайдаланып MTP арқылы құрылғыға қосуға болады. Дегенмен, қосылған құрылғыға, OS нұсқасына немесе құрылғыдағы файлдар санына байланысты аудио файлдарды/әндерді MTP арқылы ойнату мүмкін болмауы мүмкін.
ЕСКЕРТПЕ
Егер сіз MTP қосылымын пайдалансаңыз, SYSTEM (ЖҮЙЕ) параметрлерінде [USB MTP] [ON] (ҚОСУЛЫ) күйіне орнатылуы керек.

AUX

1. Стерео шағын штепсельді AUX кіріс ұясына салыңыз.
2. Дереккөз ретінде [AUX IN] таңдау үшін SRC/OFF түймесін басыңыз.

Bluetooth қосылымы

Бір уақытта екіге дейін Bluetooth мобильді құрылғысын қосуға болады.

1. Құрылғының Bluetooth функциясын қосыңыз.
2. Құрылғы дисплейінде көрсетілген құрылғы атауын таңдаңыз.
3. Осы құрылғыда және құрылғыда бірдей 6 таңбалы санның пайда болғанына көз жеткізіңіз.
4. [YES] (ИӘ) таңдаңыз.

Bluetooth телефоны

Негізгі операциялар

Мақсаты	Операция
Кіріс қоңырауға жауап беру	Қоңырау түскен кезде кез келген түймені басыңыз.
Қоңырауды аяқтау	түймесін басыңыз.
Кіріс қоңыраудан бас тарту	Қоңырау түскен кезде түймесін басып тұрыңыз.

Дауысты тану режимін іске қосу

1. түймесін басып тұрыңыз, содан кейін дауыстық пәрмендерді енгізу үшін микрофонға сөйлеңіз.
   Дауысты тану режимінен шығу үшін BAND/ түймесін басыңыз.

Pioneer Smart Sync-пен қосылым орнату

Pioneer Smart Sync - карталарыңызды, хабарларыңызды және музыкаңызды ақылды түрде біріктіретін қосымша.

Көлік жүргізу кезінде қосымшаны пайдалануға тырыспаңыз. Қосымшадағы басқару элементтерін пайдалануға тырыспас бұрын қайығыңызды қауіпсіз жерде тоқтатыңыз.

1. SYSTEM (ЖҮЙЕ) мәзіріне кіріңіз ("Негізгі мәзір туралы" бөлімін қараңыз).
2. [APP CONTROL] (ҚОСЫМШАНЫ БАСҚАРУ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
3. Төмендегілердің бірін таңдау үшін M.C. тетігін бұраңыз.
   • USB қосылымы үшін [WIRED] (СЫМДЫ) таңдаңыз.
   • Bluetooth қосылымы үшін [BLUETOOTH] таңдаңыз.
4. [AUTO APP CONN] (ҚОСЫМШАНЫ АВТОМАТТЫ ҚОСУ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
5. [ON] (ҚОСУЛЫ) таңдау үшін M.C. тетігін бұраңыз, содан кейін растау үшін басыңыз.
6. Осы құрылғыны мобильді құрылғымен USB немесе Bluetooth арқылы қосыңыз. iPhone/Android құрылғысындағы Pioneer Smart Sync автоматты түрде іске қосылады.

ЕСКЕРТПЕ
[AUTO APP CONN] (ҚОСЫМШАНЫ АВТОМАТТЫ ҚОСУ) параметрі [ON] (ҚОСУЛЫ) немесе [OFF] (ӨШІРУЛІ) күйіне орнатылғанына қарамастан, Pioneer Smart Sync-ті іске қосу үшін келесі әрекеттерді орындауға болады.

• USB арқылы қосылған Android құрылғысынан басқа құрылғылар үшін кез келген дереккөзді таңдау үшін SRC/OFF түймесін басыңыз және M.C. тетігін басып тұрыңыз.
• iPhone үшін мобильді құрылғыда Pioneer Smart Sync-ті іске қосыңыз.

SiriusXM Satellite Radio қызметіне дайындық

1. [SIRIUSXM] таңдау үшін SRC/OFF батырмасын басыңыз.
2. 0-арнаны таңдау үшін батырмасын басыңыз.
   Radio ID дисплейде пайда болады.
   Сонымен қатар, Radio ID SiriusXM Connect Vehicle Tuner құрылғысының төменгі жағында орналасқан.
   ЕСКЕРТПЕ
   Radio ID-де I, O, S немесе F әріптері жоқ.
3. SiriusXM қызметін онлайн немесе телефон арқылы іске қосыңыз.
   АҚШ жазылымдары үшін:
   • www.siriusxm.com/activatenow сайтына кіріңіз
   • 1-866-635-2349 нөмірі бойынша SiriusXM Listener Care қызметіне қоңырау шалыңыз
     Канадалық жазылымдар үшін:
   • www.siriusxm.ca/activatexm сайтына кіріңіз
     1-877-438-9677 нөміріне қоңырау шалыңыз
4. SiriusXM Connect Vehicle Tuner құрылғысына сәтті жазылған кезде дисплейде [SUBSCRIPTION UPDATED] ("Жазылым жаңартылды") пайда болады.
   Белсендіру хабарын өшіру үшін кез келген пернені басыңыз.

(Сериялық нөмір)
Сериялық нөмір осы құрылғының төменгі жағында орналасқан. Құрылғы орнатылғанға дейін осы нөмірді қоса берілген кепілдік картасына жазып алыңыз.

Сілтемелер

• | Pioneer Electronics USA
• Pioneer USA, Car Stereo, Speakers, Home Theater, Navigation, DJ | Pioneer Electronics USA
• Contact Us | Pioneer Electronics USA
• Activate Now | SiriusXM
• Get the plan that's right for you | SiriusXM Canada

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Pioneer MVH-MS512BS - Теңіз цифрлық медиа қабылдағышына арналған жылдам іске қосу нұсқаулығы жүктеп алу

Қолжетімді тілдер
