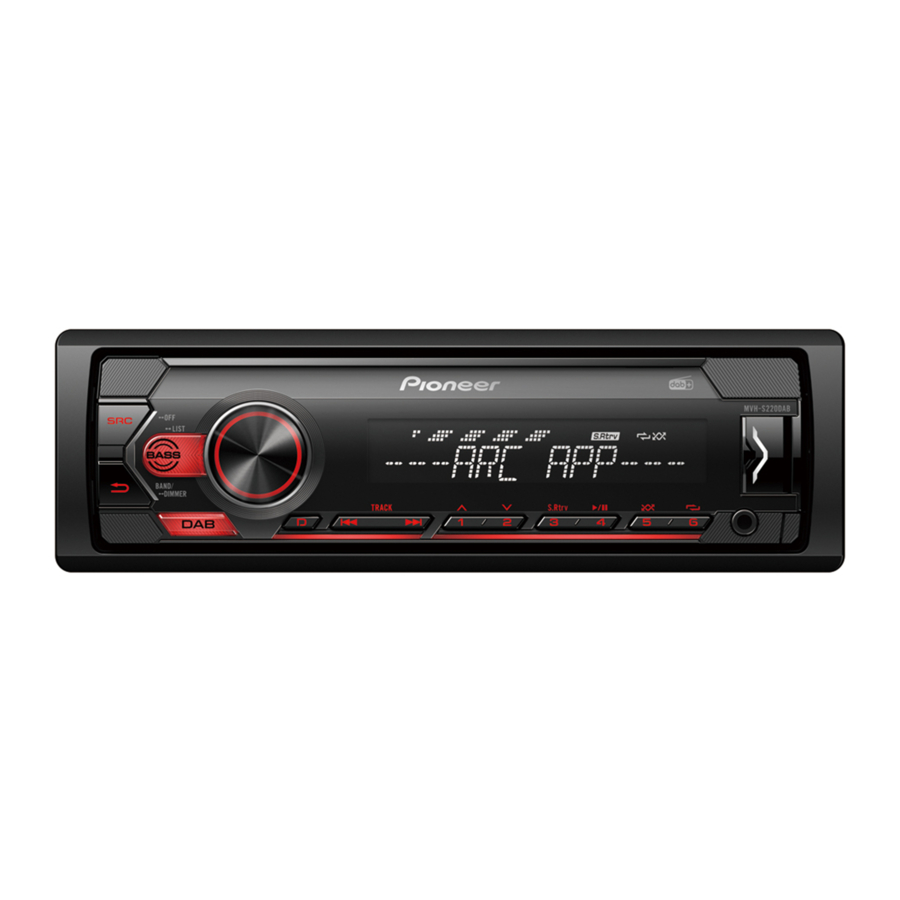

Pioneer MVH-S220DAB - Dijital Medya Alıcısı Hızlı Başlangıç Kılavuzu

Başlamadan Önce

Bu PIONEER ürününü satın aldığınız için teşekkür ederiz
Doğru kullanımı sağlamak için, lütfen bu ürünü kullanmadan önce bu kılavuzu okuyun. Özellikle bu kılavuzdaki UYARI ve DİKKAT bölümlerini okuyup bunlara uymanız önemlidir. Lütfen kılavuzu güvenli ve erişilebilir bir yerde saklayın.

Bu ürünü atmak isterseniz, genel evsel atıklarla karıştırmayın. Kullanılmış elektronik ürünler için, uygun işlem, geri kazanım ve geri dönüşüm gerektiren mevzuata uygun ayrı bir toplama sistemi bulunmaktadır.

AB üye ülkelerindeki, İsviçre ve Norveç'teki özel haneler, kullanılmış elektronik ürünlerini belirlenmiş toplama tesislerine veya bir perakendeciye (benzer yeni bir ürün satın alırsanız) ücretsiz olarak iade edebilirler.

Yukarıda belirtilmeyen ülkeler için, lütfen doğru imha yöntemi için yerel yetkililerinizle iletişime geçin. Bunu yaparak, imha edilen ürününüzün gerekli işlem, geri kazanım ve geri dönüşümden geçmesini sağlayacak ve böylece çevre ve insan sağlığı üzerindeki potansiyel olumsuz etkileri önleyeceksiniz.

• Bu ürünü kendiniz kurmaya veya bakımını yapmaya çalışmayın. Elektronik ekipman ve otomotiv aksesuarları konusunda eğitim ve deneyimi olmayan kişiler tarafından bu ürünün kurulması veya bakımı tehlikeli olabilir ve sizi elektrik çarpması, yaralanma veya diğer tehlikelere maruz bırakabilir.
• Sürüş sırasında üniteyi çalıştırmaya çalışmayın. Cihaz üzerindeki kontrolleri kullanmaya çalışmadan önce yol kenarına çekin ve aracınızı güvenli bir yere park edin.

• Bu ünitenin nem ve/veya sıvılarla temas etmesine izin vermeyin. Elektrik çarpması meydana gelebilir. Ayrıca, sıvılarla temas sonucu bu ünitede hasar, duman ve aşırı ısınma meydana gelebilir.
• Dışarıdaki sesleri duyabileceğiniz kadar düşük bir ses seviyesini her zaman koruyun.
• Pioneer CarStereo-Pass yalnızca Almanya'da kullanım içindir.
• Bu ürün, Ses, video ve benzeri elektronik cihazlar - Güvenlik gereksinimleri, IEC 60065 kapsamında orta ve tropikal iklim koşullarında değerlendirilmiştir.

Sorun yaşarsanız

Bu ünite düzgün çalışmazsa, lütfen bayinizle veya en yakın yetkili PIONEER Servis İstasyonu ile iletişime geçin.

Bağlantılar

• Bu üniteyi kontak anahtarında ACC (aksesuar) konumu olmayan bir araca takarken, kırmızı kabloyu kontak anahtarının çalışmasını algılayan terminale bağlamamak akü bitmesine neden olabilir.

• Bu ünitenin aşağıdakiler dışındaki koşullarda kullanılması yangın veya arızaya neden olabilir.
  • 12 voltluk aküye ve negatif topraklamaya sahip araçlar.
  • Hoparlör çıkışı 4 kanal tarafından kullanıldığında, 50 W'ın üzerinde (maksimum giriş gücü) ve 4 Ω ila 8 Ω (empedans değeri) arasında hoparlörler kullanın. Bu ünite için 1 Ω ila 3 Ω hoparlörler kullanmayın.
  • Arka hoparlör çıkışı 2 Ω subwoofer tarafından kullanıldığında, 70 W'ın üzerinde (maksimum giriş gücü) hoparlörler kullanın.
    * Bağlantı yöntemi için lütfen bağlantılara bakın.
• Kısa devre, aşırı ısınma veya arızayı önlemek için, aşağıdaki talimatlara uyduğunuzdan emin olun.
  • Kurulumdan önce akünün negatif terminalini sökün.
  • Kablolamayı kablo kelepçeleri veya yapışkan bant ile sabitleyin. Kablolamayı korumak için metal parçalarla temas eden kablolamanın etrafına yapışkan bant sarın.
  • Tüm kabloları vites kolu ve koltuk rayları gibi hareketli parçalardan uzağa yerleştirin.
  • Tüm kabloları ısıtıcı çıkışının yakını gibi sıcak yerlerden uzağa yerleştirin.
  • Sarı kabloyu motor bölmesine giden delikten geçirerek aküye bağlamayın.
  • Sökülen kablo konektörlerini yalıtım bandı ile kapatın.
  • Hiçbir kabloyu kısaltmayın.
  • Gücü diğer cihazlarla paylaşmak için bu ünitenin güç kablosunun yalıtımını asla kesmeyin. Kablonun akım kapasitesi sınırlıdır.
  • Belirtilen değerde bir sigorta kullanın.
  • Negatif hoparlör kablosunu asla doğrudan toprağa bağlamayın.
  • Birden fazla hoparlörün negatif kablolarını asla bir araya getirmeyin.

• Bu ünite açıkken, kontrol sinyalleri mavi/beyaz kablo üzerinden gönderilir. Bu kabloyu harici bir güç amplifikatörünün sistem uzaktan kumandasına veya aracın otomatik anten röle kontrol terminaline (maks. 300mA 12 V DC) bağlayın. Araç cam antenle donatılmışsa, anten yükseltici güç kaynağı terminaline bağlayın.
• Mavi/beyaz kabloyu asla harici bir güç amplifikatörünün güç terminaline bağlamayın. Ayrıca, otomatik antenin güç terminaline de asla bağlamayın. Bunun yapılması akü bitmesine veya arızaya neden olabilir.
• Siyah kablo topraktır. Bu ünite ve diğer ekipmanlar (özellikle güç amplifikatörleri gibi yüksek akımlı ürünler) için toprak kabloları ayrı ayrı kablolanmalıdır. Aksi takdirde, kazara bir ayrılma yangına veya arızaya neden olabilir.
• Ürüne yerleştirilen grafik sembol doğru akım anlamına gelir.
• Ünite güç kaynağından ayrılırsa, RCA ön çıkışlarının ayarı dışındaki fonksiyon ve ses ayarları bellekte saklanır.

Bu ünite

1. DAB anten girişi
   DAB sinyallerini almak için, üniteye bir DAB anteni (AN-DAB1) (ayrı satılır) bağlayın.
2. Güç kablosu girişi
3. Arka çıkış veya subwoofer çıkışı
4. Ön çıkış
5. Anten girişi
6. Sigorta (10 A)
7. Kablolu uzaktan kumanda girişi
   Kablolu uzaktan kumanda adaptörü bağlanabilir (ayrı satılır).

Güç kablosu

1. Güç kablosu girişine
2. Aracın türüne bağlı olarak, ve 'nin işlevi farklı olabilir. Bu durumda, 'i 'e ve 'i 'e bağladığınızdan emin olun.
3. Sarı
   Yedekleme (veya aksesuar)
4. Sarı
   Sabit 12 V besleme terminaline bağlayın.
5. Kırmızı
   Aksesuar (veya yedekleme)
6. Kırmızı
   Kontak anahtarı (12 V DC) tarafından kontrol edilen terminale bağlayın.
7. Aynı renkteki uçları birbirine bağlayın.
8. Siyah (şasi toprağı)
9. Mavi/beyaz
   ISO konektörünün pin konumu, araç tipine bağlı olarak farklılık gösterecektir. Pin 5 bir anten kontrol tipi olduğunda ve 'i bağlayın. Başka bir araç tipinde, ve 'i asla bağlamayın.
10. Mavi/beyaz
    Güç amplifikatörünün sistem kontrol terminaline bağlayın (maks. 300 mA 12 V DC).
11. Mavi/beyaz
    Otomatik anten röle kontrol terminaline bağlayın (maks. 300 mA 12 V DC).
12. Sarı/siyah
    Sessiz (Mute) fonksiyonu olan bir ekipman kullanıyorsanız, bu ucu o ekipmandaki Ses Sessiz (Audio Mute) ucuna bağlayın. Aksi takdirde, Ses Sessiz (Audio Mute) ucunu herhangi bir bağlantıdan uzak tutun.
13. Hoparlör uçları
    Beyaz: Ön sol
    Beyaz/siyah: Ön sol
    Gri: Ön sağ
    Gri/siyah: Ön sağ
    Yeşil: Arka sol veya subwoofer
    Yeşil/siyah: Arka sol veya subwoofer
    Mor: Arka sağ veya subwoofer
    Mor/siyah: Arka sağ veya subwoofer
14. ISO konektörü
    Bazı araçlarda, ISO konektörü ikiye bölünebilir. Bu durumda, her iki konektöre de bağladığınızdan emin olun.

NOTLAR

• Bu ünitenin ilk menüsünü değiştirin. [SP-P/O MODE]'a bakın. Bu ünitenin subwoofer çıkışı mono'dur.
• 2 Ω'luk bir subwoofer kullanırken, subwoofer'ı bu ünitenin mor ve mor/siyah uçlarına bağladığınızdan emin olun. Yeşil ve yeşil/siyah uçlara hiçbir şey bağlamayın.

Güç amplifikatörü (ayrı satılır)

İsteğe bağlı amplifikatörü kullanırken bu bağlantıları gerçekleştirin.

1. Sistem uzaktan kumandası
   Mavi/beyaz kabloya bağlayın.
2. Güç amplifikatörü (ayrı satılır)
3. RCA kablolarıyla bağlayın (ayrı satılır)
4. Ön çıkışa
5. Ön hoparlör
6. Arka çıkışa veya subwoofer çıkışına
7. Arka hoparlör veya subwoofer

Kurulum

• Nihai kurulumdan önce tüm bağlantıları ve sistemleri kontrol edin.
• Yetkisiz parçalar kullanmayın, çünkü bu arızalara neden olabilir.
• Kurulum deliklerin delinmesini veya araçta başka değişiklikler yapılmasını gerektiriyorsa, bayinize danışın.
• Bu üniteyi şu yerlere kurmayın:
  • aracın çalışmasına müdahale edebileceği yerler.
  • ani bir duruş sonucu bir yolcunun yaralanmasına neden olabileceği yerler.
• Bu üniteyi ısıtıcı çıkışının yakını gibi sıcak yerlerden uzağa kurun.
• Ünite 60°'den daha küçük bir açıyla kurulduğunda optimum performans elde edilir.

• Kurulum sırasında, bu üniteyi kullanırken uygun ısı dağılımını sağlamak için, arka panelin arkasında yeterli boşluk bıraktığınızdan ve havalandırma deliklerini kapatmayan gevşek kabloları sardığınızdan emin olun.


DIN Montajı

1. Verilen montaj manşonunu gösterge paneline yerleştirin.
2. Bir tornavida kullanarak metal tırnakları (90°) yerine bükerek montaj manşonunu sabitleyin.

1. Gösterge paneli
2. Montaj manşonu

• Ünitenin yerine güvenli bir şekilde monte edildiğinden emin olun. Dengesiz bir montaj, atlamaya veya diğer arızalara neden olabilir.

Verilen montaj manşonunu kullanmadığınızda

1. Braketteki deliklerin ve ünitenin yan tarafının eşleştiği uygun konumu belirleyin.


2. Her iki tarafa iki vida sıkın.

3. Kılavuz vida (5 mm × 9 mm, ürünle birlikte verilmez)
4. Montaj braketi
5. Gösterge paneli veya konsol

Ünitenin çıkarılması (verilen montaj manşonu ile monte edilmiş)

1. Trim halkasını çıkarın.

2. Trim halkası
3. Çentikli tırnak

• Ön paneli serbest bırakmak, trim halkasına daha kolay erişim sağlar.
• Trim halkasını yeniden takarken, çentikli tırnağın bulunduğu tarafı aşağı doğru çevirin.

2. Verilen çıkarma anahtarlarını, yerine oturana kadar ünitenin her iki tarafına da yerleştirin.
3. Üniteyi gösterge panelinden çekin.


Temel kullanım

Ana menü hakkında

Ana menüde çeşitli ayarları yapabilirsiniz.

1. Ana menüyü görüntülemek için M.C. kadranına basın.
2. Aşağıdaki kategorilerden birini seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.

• FUNCTION (İŞLEV) ayarları
• AUDIO (SES) ayarları
• SYSTEM (SİSTEM) ayarları
• ILLUMINATION (AYDINLATMA) ayarları

3. Seçenekleri seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.

Sık kullanılan işlemler

Amaç	İşlem
Gücü açın	Gücü açmak için SRC/OFF düğmesine basın. Gücü kapatmak için SRC/OFF düğmesini basılı tutun.
Sesi ayarlayın	M.C. kadranını çevirin.
Bir kaynak seçin	SRC/OFF düğmesine art arda basın.
Ekran bilgilerini değiştirin	DISP düğmesine art arda basın.
Önceki ekrana/listeye dönün	BAND/ düğmesine basın.
Menüden normal ekrana dönün	BAND/ düğmesini basılı tutun.
Ekran parlaklığını değiştirin	BAND/ düğmesini basılı tutun.
Bas seviyesini yükseltin	BASS düğmesine basın. [BASS BOOST] içinde bas seviyesini seçebilirsiniz.

Kurulum işlemi

Kontak anahtarını montajdan sonra AÇIK konuma getirdiğinizde, ekranda [SET UP:YES] (KURULUM:EVET) görünür.

1. M.C. kadranına basın.
2. Seçenekleri seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
   Bir sonraki menü seçeneğine geçmek için seçiminizi onaylamanız gerekir.

Menü Öğesi	Açıklama
LANGUAGE (DİL) [ENG](İngilizce), [РУС](Rusça) [TUR](Türkçe)	Sıkıştırılmış bir ses dosyasından metin bilgilerini görüntülemek için dili seçin.
CLOCK SET (SAAT AYARI)	Saati ayarlayın. Saati ayarlamak için M.C. kadranını çevirin, ardından onaylamak için basın. Gösterge otomatik olarak dakika ayarına geçer. Dakikayı ayarlamak için M.C. kadranını çevirin, ardından onaylamak için basın.
FM STEP (FM ADIMI) [100], [50]	FM ayarlama adımını 100 kHz veya 50 kHz olarak seçin.
DAB ANT PW (DAB ANT GÜCÜ) [ON] (AÇIK)	Bir DAB antenine güç sağlayın. Üniteyle birlikte isteğe bağlı DAB antenini (AN-DAB1, ayrı satılır) kullanırken bunu seçin.
[OFF] (KAPALI)	Bir DAB antenine güç verilmez. Güçlendiricisi olmayan pasif bir anten kullanırken bunu seçin.

3. Tüm ayarlar yapıldığında [QUIT:YES] (ÇIKIŞ:EVET) görünür. Kurulum menüsünün ilk öğesine dönmek için, M.C. kadranını çevirerek [QUIT:NO] (ÇIKIŞ:HAYIR) seçeneğini seçin ve ardından onaylamak için basın.
4. Ayarları onaylamak için M.C. kadranına basın.
   Ekranda [UPDATING LIST] (LİSTE GÜNCELLENİYOR) görünür ve servis listesi güncellenir.

Tuner kullanımı

Önceden ayarlanmış istasyonları alma

1. [RADIO] (RADYO) seçmek için SRC/OFF düğmesine basın.
2. Bandı seçmek için BAND/ düğmesine basın.
   [FM1] [FM2][FM3][MW]/[LW]
3. Bir numara düğmesine basın (1/ - 6/).

En iyi istasyonlar hafızası (BSM)

1. Bandı seçtikten sonra, ana menüyü görüntülemek için M.C. kadranına basın.
2. [FUNCTION] (İŞLEV) seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
3. [BSM] seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.

İstasyonları manuel olarak kaydetmek için

1. Kaydetmek istediğiniz istasyonu alırken, yanıp sönmeyi durdurana kadar numara düğmelerinden birini (1/ - 6/) basılı tutun.

USB/iPod®/AUX kullanımı

USB/iPod

1. USB bağlantı noktası kapağını açın.
2. Uygun bir kablo kullanarak USB cihazını/iPod'u takın.

MTP bağlantısı

Android işletim sistemi 4.0 veya sonraki sürümlerinin çoğuyla kurulu bir cihaz, Android cihazıyla birlikte verilen kablo kullanılarak MTP aracılığıyla üniteye bağlanabilir. Ancak, bağlı cihaza, işletim sistemi sürümüne veya cihazdaki dosya sayısına bağlı olarak, ses dosyaları/şarkılar MTP aracılığıyla çalınamayabilir.
NOT
Bir MTP bağlantısı kullanıyorsanız, SİSTEM ayarlarında [ANDROID WIRED] (ANDROID KABLOLU) ayarının [MEMORY] (HAFIZA) olarak ayarlanması gerekir.

AUX

1. Stereo mini fişi AUX giriş jakına takın.
2. Kaynak olarak [AUX] seçmek için SRC/OFF düğmesine basın.

Pioneer ARC APP ile bağlantı kurma

Pioneer'ın Gelişmiş uygulaması, uyumlu akıllı telefonunuzu güçlü bir dokunmatik ekranlı uzaktan kumandaya dönüştürür.

Sürüş sırasında uygulamayı çalıştırmaya çalışmayın. Uygulamadaki kontrolleri kullanmaya çalışmadan önce yolun kenarına çekin ve aracınızı güvenli bir yere park edin.

Bir Android cihazla bağlantı kurarken

NOT
Bu işlev, Android 4.1'den 7.1.2'ye kadar çalışan ve ayrıca AOA (Android Open Accessory) 2.0'ı destekleyen bir telefonla uyumludur, ancak uyumluluk akıllı telefona bağlıdır.

1. SİSTEM menüsüne girin ("Ana menü hakkında" bölümüne bakın).
2. [ANDROID WIRED] (ANDROID KABLOLU) seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
3. [APP CONTROL] (UYGULAMA KONTROLÜ) seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
4. [P.APP AUTO ON] (P.APP OTOMATİK AÇIK) seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
5. [ON] (AÇIK) seçmek için M.C. kadranını çevirin, ardından onaylamak için basın. 6 Bu üniteyi USB aracılığıyla cihazla bağlayın.
   Android cihazdaki Pioneer ARC APP otomatik olarak başlar.

Bir iPhone ile bağlantı kurarken

1. Bu üniteyi USB aracılığıyla iPhone ile bağlayın.
2. Herhangi bir kaynak seçmek için SRC/OFF düğmesine basın.
3. M.C. kadranını basılı tutun.
   iPhone'daki Pioneer ARC APP başlar.

NOT
Bağlantı başarısız olursa, iPhone'da Pioneer ARC APP'yi başlatın.

Spotify®'ı Dinleme

(Sadece iPhone'a yüklenmiş Spotify ile uyumludur)

Kullanmadan önce Spotify uygulamasının yazılımını en son sürüme güncelleyin.

Başlamadan önce, bu üniteyi USB üzerinden mobil cihazla bağlayın (sadece iPhone).

1. [SPOTIFY]'ı seçmek için SRC/OFF tuşuna basın.
2. Mobil cihazda Spotify uygulamasını başlatın ve oynatmayı başlatın.

Radyo Ekipmanı Direktifi 2014/53/EU ile İlgili Uygunluk Beyanı

Üretici: Pioneer Corporation 28-8, Honkomagome 2-chome, Bunkyo-ku, Tokyo 113-0021, Japonya

AB Temsilcisi ve İthalatçısı: PIONEER EUROPE NV Haven 1087, K etbergl an 1, B-9120 Melsele, Belgium/Belçika http://www.pioneer-car.eu
