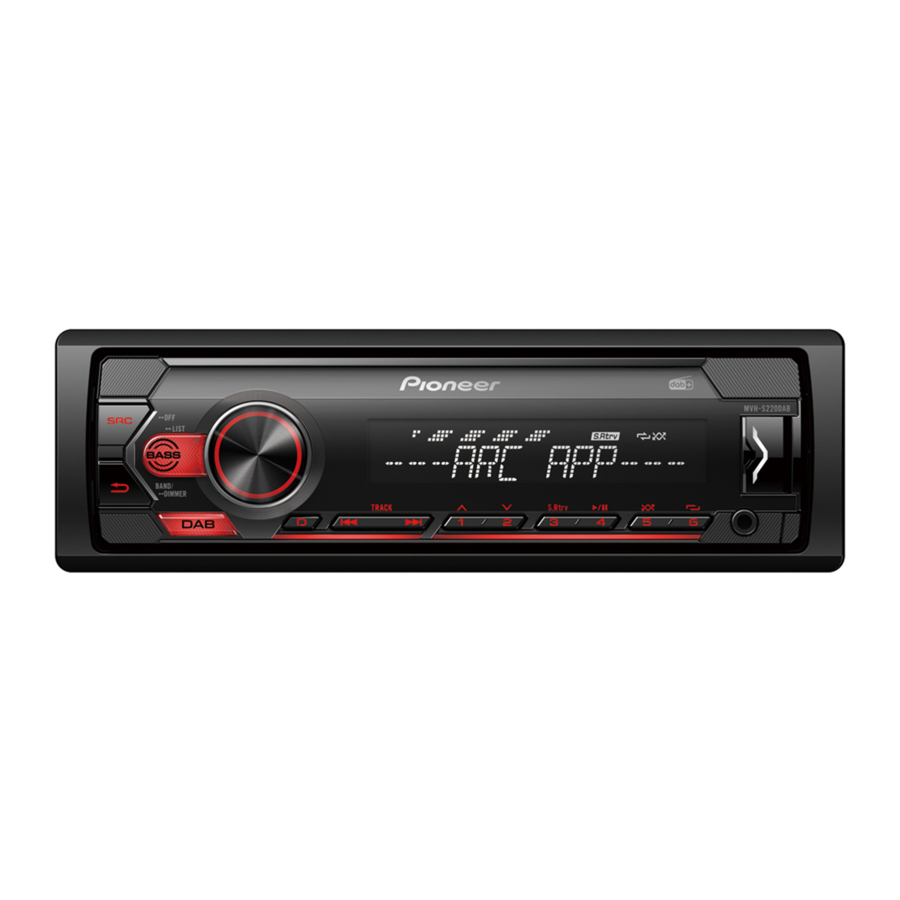

Pioneer MVH-S220DAB - Digital Media Receiver -pikaopas

Ennen aloittamista

Kiitos, että ostit tämän PIONEER-tuotteen
Käytön varmistamiseksi lue tämä opas ennen tuotteen käyttöä. On erityisen tärkeää, että luet ja noudatat tässä oppaassa olevia VAROITUS- ja HUOMIO-kohtia. Säilytä opas turvallisessa ja helposti saatavilla olevassa paikassa myöhempää tarvetta varten.

Jos haluat hävittää tämän tuotteen, älä sekoita sitä tavalliseen kotitalousjätteeseen. Käytetyille elektroniikkatuotteille on olemassa erillinen keräysjärjestelmä lainsäädännön mukaisesti, joka edellyttää asianmukaista käsittelyä, hyödyntämistä ja kierrätystä.

Yksityiset kotitaloudet EU:n jäsenvaltioissa, Sveitsissä ja Norjassa voivat palauttaa käytetyt elektroniikkatuotteensa maksutta niille varattuihin keräyspisteisiin tai jälleenmyyjälle (jos ostat vastaavan uuden tuotteen).

Muissa kuin edellä mainituissa maissa ota yhteyttä paikallisiin viranomaisiin saadaksesi oikean hävitystavan. Näin varmistat, että hävitettävä tuote käsitellään, hyödynnetään ja kierrätetään asianmukaisesti ja estät mahdolliset kielteiset vaikutukset ympäristöön ja ihmisten terveyteen.

• Älä yritä asentaa tai huoltaa tätä tuotetta itse. Tämän tuotteen asentaminen tai huoltaminen henkilöillä, joilla ei ole koulutusta ja kokemusta elektronisista laitteista ja autotarvikkeista, voi olla vaarallista ja voi altistaa sinut sähköiskun, vamman tai muiden vaarojen riskille.
• Älä yritä käyttää laitetta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan, ennen kuin yrität käyttää laitteen säätimiä.

• Älä anna tämän laitteen joutua kosketuksiin kosteuden ja/tai nesteiden kanssa. Seurauksena voi olla sähköisku. Myös tämän laitteen vaurioituminen, savu ja ylikuumeneminen voivat johtua kosketuksesta nesteiden kanssa.
• Pidä äänenvoimakkuus aina riittävän alhaisena, jotta kuulet ulkopuoliset äänet.
• Pioneer CarStereo-Pass on tarkoitettu käytettäväksi vain Saksassa.
• Tämä tuote on arvioitu kohtalaisissa ja trooppisissa ilmasto-olosuhteissa ääni-, kuva- ja vastaavien elektronisten laitteiden turvallisuusvaatimusten IEC 60065 mukaisesti.

Jos kohtaat ongelmia

Jos tämä laite ei toimi kunnolla, ota yhteyttä jälleenmyyjääsi tai lähimpään valtuutettuun PIONEER-huoltokorjaamoon.

Liitännät

• Kun asennat tätä laitetta ajoneuvoon, jossa ei ole ACC (lisävaruste) -asentoa virtalukossa, punaisen kaapelin liittäminen liittimeen, joka havaitsee virta-avaimen toiminnan, voi johtaa akun tyhjenemiseen.

• Tämän laitteen käyttö muissa kuin seuraavissa olosuhteissa voi johtaa tulipaloon tai toimintahäiriöön.
  • Ajoneuvot, joissa on 12 voltin akku ja negatiivinen maadoitus.
  • Kun kaiutinlähtöä käytetään 4 kanavalla, käytä kaiuttimia, joiden teho on yli 50 W (suurin syöttöteho) ja joiden impedanssi on 4 Ω - 8 Ω. Älä käytä 1 Ω - 3 Ω kaiuttimia tälle laitteelle.
  • Kun takakaiutinlähtöä käytetään 2 Ω subwooferilla, käytä kaiuttimia, joiden teho on yli 70 W (suurin syöttöteho).
    * Katso liitäntätapa kohdasta Liitännät.
• Oikosulun, ylikuumenemisen tai toimintahäiriön estämiseksi noudata alla olevia ohjeita.
  • Irrota akun negatiivinen napa ennen asennusta.
  • Kiinnitä johdot kaapelitiivisteillä tai teipillä. Kääri teippiä johtojen ympärille, jotka ovat kosketuksissa metalliosien kanssa, suojataksesi johdotusta.
  • Sijoita kaikki kaapelit pois liikkuvista osista, kuten vaihdevivusta ja istuinkiskoista.
  • Sijoita kaikki kaapelit pois kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
  • Älä kytke keltaista kaapelia akkuun viemällä sitä moottoritilaan menevän reiän läpi.
  • Peitä kaikki irrotetut kaapeliliittimet eristysteipillä.
  • Älä lyhennä kaapeleita.
  • Älä koskaan leikkaa tämän laitteen virtajohdon eristystä jakaaksesi virtaa muiden laitteiden kanssa. Kaapelin virtakapasiteetti on rajoitettu.
  • Käytä määrätyn arvon mukaista sulaketta.
  • Älä koskaan kytke negatiivista kaiutinkaapelia suoraan maahan.
  • Älä koskaan yhdistä useiden kaiuttimien negatiivisia kaapeleita yhteen.

• Kun tämä laite on päällä, ohjaussignaalit lähetetään sinisen/valkoisen kaapelin kautta. Kytke tämä kaapeli ulkoisen tehovahvistimen järjestelmän kauko-ohjaimeen tai ajoneuvon automaattisen antennireleen ohjausliittimeen (enintään 300mA 12 V DC). Jos ajoneuvossa on lasiantenni, kytke se antennivahvistimen virtalähteen liittimeen.
• Älä koskaan kytke sinistä/valkoista kaapelia ulkoisen tehovahvistimen virtaliittimeen. Älä myöskään koskaan kytke sitä automaattisen antennin virtaliittimeen. Tämä voi johtaa akun tyhjenemiseen tai toimintahäiriöön.
• Musta kaapeli on maadoitus. Tämän laitteen ja muiden laitteiden (erityisesti suurivirtaisten tuotteiden, kuten tehovahvistimien) maadoituskaapelit on kytkettävä erikseen. Jos niitä ei ole, tahaton irtoaminen voi johtaa tulipaloon tai toimintahäiriöön.
• Graafinen symboli , joka on sijoitettu tuotteeseen, tarkoittaa tasavirtaa.
• Muut kuin RCA-esilähtöjen asetukset tallennetaan muistiin, jos laite irrotetaan virtalähteestä.

Tämä laite

1. DAB-antennin sisääntulo
   Vastaanottaaksesi DAB-signaaleja, kytke DAB-antenni (AN-DAB1) (myydään erikseen) laitteeseen.
2. Virtajohdon sisääntulo
3. Takaulostulo tai subwoofer-ulostulo
4. Etuulostulo
5. Antennin sisääntulo
6. Sulake (10 A)
7. Langallinen kauko-ohjaimen sisääntulo
   Kiinteästi johdotettu kauko-ohjainadapteri voidaan liittää (myydään erikseen).

Virtajohto

1. Virtajohdon sisääntuloon
2. Ajoneuvotyypistä riippuen ja toiminnot voivat olla erilaisia. Tässä tapauksessa varmista, että kytket kohtaan ja kohtaan .
3. Keltainen
   Varaus (tai lisävaruste)
4. Keltainen
   Kytke jatkuvaan 12 V:n syöttöliittimeen.
5. Punainen
   Lisävaruste (tai varaus)
6. Punainen
   Kytke virtalukon ohjaamaan liittimeen (12 V DC).
7. Kytke samanväriset johdot toisiinsa.
8. Musta (rungon maadoitus)
9. Sininen/valkoinen
   ISO-liittimen nastan sijainti vaihtelee ajoneuvotyypin mukaan. Kytke ja , kun nasta 5 on antennin ohjaustyyppi. Muussa ajoneuvotyypissä älä koskaan kytke ja .
10. Sininen/valkoinen
    Kytke tehovahvistimen järjestelmän ohjausliittimeen (enintään 300 mA 12 V DC).
11. Sininen/valkoinen
    Kytke automaattisen antennireleen ohjausliittimeen (enintään 300 mA 12 V DC).
12. Keltainen/musta
    Jos käytät laitteita, joissa on "Mute" (mykistys) -toiminto, kytke tämä johto kyseisen laitteen "Audio Mute" (äänen mykistys) -johtoon. Jos ei, jätä "Audio Mute" (äänen mykistys) -johto vapaaksi kaikista liitännöistä.
13. Kaiutinjohtimet
    Valkoinen: Vasen etu
    Valkoinen/musta: Vasen etu
    Harmaa: Oikea etu
    Harmaa/musta: Oikea etu
    Vihreä: Vasen taka tai subwoofer
    Vihreä/musta: Vasen taka tai subwoofer
    Violetti: Oikea taka tai subwoofer
    Violetti/musta: Oikea taka tai subwoofer
14. ISO-liitin
    Joissakin ajoneuvoissa ISO-liitin voi olla jaettu kahteen osaan. Tässä tapauksessa varmista, että kytket molemmat liittimet.

HUOMAUTUKSET

• Muuta tämän laitteen alkumenua. Katso [SP-P/O MODE]. Tämän laitteen subwoofer-ulostulo on mononaurainen.
• Kun käytät 2 Ω:n subwooferia, varmista, että kytket subwooferin tämän laitteen violetteihin ja violetteihin/mustiin johtoihin. Älä kytke mitään vihreisiin ja vihreisiin/mustiin johtoihin.

Tehovahvistin (myydään erikseen)

Suorita nämä liitännät, kun käytät valinnaista vahvistinta.

1. Järjestelmän kauko-ohjain
   Kytke siniseen/valkoiseen kaapeliin.
2. Tehovahvistin (myydään erikseen)
3. Kytke RCA-kaapeleilla (myydään erikseen)
4. Etuulostuloon
5. Etukaiutin
6. Takaulostuloon tai subwoofer-ulostuloon
7. Takakaiutin tai subwoofer

Asennus

• Tarkista kaikki liitännät ja järjestelmät ennen lopullista asennusta.
• Älä käytä luvattomia osia, koska se voi aiheuttaa toimintahäiriöitä.
• Ota yhteyttä jälleenmyyjääsi, jos asennus vaatii reikien poraamista tai muita muutoksia ajoneuvoon.
• Älä asenna tätä laitetta paikkoihin, joissa:
  • se voi häiritä ajoneuvon käyttöä.
  • se voi aiheuttaa matkustajalle vammoja äkillisen pysähdyksen seurauksena.
• Asenna tämä laite pois kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
• Optimaalinen suorituskyky saavutetaan, kun laite asennetaan alle 60° kulmassa.

• Asennuksen aikana, varmistaaksesi asianmukaisen lämmön hajoamisen tätä laitetta käytettäessä, varmista, että jätät riittävästi tilaa takapaneelin taakse ja käärit kaikki löysät kaapelit niin, että ne eivät tuki tuuletusaukkoja.


DIN-asennus

1. Aseta mukana toimitettu asennusholkki kojelautaan.
2. Kiinnitä asennusholkki taivuttamalla metallikielekkeet (90°) paikalleen ruuvimeisselillä.

1. Kojelauta
2. Asennusholkki

• Varmista, että laite on asennettu tukevasti paikalleen. Epävakaa asennus voi aiheuttaa hyppimistä tai muita toimintahäiriöitä.

Kun mukana toimitettua asennusholkkia ei käytetä

1. Määritä sopiva kohta, jossa kannattimen reiät ja laitteen sivut kohtaavat.


2. Kiristä kaksi ruuvia kummallekin puolelle.

3. Kierreruuvi (5 mm × 9 mm, ei sisälly tuotteeseen)
4. Asennuskannatin
5. Kojelauta tai konsoli

Laitteen irrottaminen (asennettu mukana toimitetulla asennusholkilla)

1. Irrota koristekehys.

2. Koristekehys
3. Lovettu kieleke

• Etupaneelin vapauttaminen helpottaa koristekehän käsittelyä.
• Kun kiinnität koristekehän takaisin, suuntaa lovettu kieleke alaspäin.

2. Aseta mukana toimitetut irrotusavaimet laitteen molemmille puolille, kunnes ne napsahtavat paikalleen.
3. Vedä laite ulos kojelaudasta.


Perustoiminnot

Tietoja päävalikosta

Voit säätää erilaisia asetuksia päävalikossa.

1. Paina M.C. -valitsinta näyttääksesi päävalikon.
2. Kierrä M.C. -valitsinta valitaksesi yhden alla olevista luokista ja vahvista sitten painamalla.

• FUNCTION-asetukset
• AUDIO-asetukset
• SYSTEM-asetukset
• ILLUMINATION-asetukset

3. Kierrä M.C. -valitsinta valitaksesi vaihtoehdot ja vahvista sitten painamalla.

Usein käytetyt toiminnot

Tarkoitus	Toiminto
Kytke virta päälle	Kytke virta päälle painamalla SRC/OFF -painiketta. Sammuta virta pitämällä SRC/OFF -painiketta painettuna.
Säädä äänenvoimakkuutta	Kierrä M.C. -valitsinta.
Valitse lähde	Paina SRC/OFF -painiketta toistuvasti.
Muuta näyttötietoja	Paina DISP -painiketta toistuvasti.
Palaa edelliseen näyttöön/luetteloon	Paina BAND/ .
Palaa normaalitilaan valikosta	Pidä BAND/ painettuna.
Muuta näytön kirkkautta	Pidä BAND/ painettuna.
Lisää bassotasoa	Paina BASS -painiketta. Voit valita bassotason kohdassa [BASS BOOST] (bassonkorostus).

Asennustoiminto

Kun käännät virtalukon asentoon ON (päällä) asennuksen jälkeen, näytössä näkyy [SET UP:YES] (aseta:kyllä).

1. Paina M.C. -valitsinta.
2. Kierrä M.C. -valitsinta valitaksesi vaihtoehdot ja vahvista sitten painamalla.
   Jotta voit siirtyä seuraavaan valikkovaihtoehtoon, sinun on vahvistettava valintasi.

Valikkokohta	Kuvaus
LANGUAGE (kieli) [ENG] (englanti), [РУС] (venäjä) [TUR] (turkki)	Valitse kieli, jolla pakatun äänitiedoston tekstin tiedot näytetään.
CLOCK SET (kellon asetus)	Aseta kello. Kierrä M.C. -valitsinta säätääksesi tunnin ja vahvista sitten painamalla. Osoitin siirtyy automaattisesti minuuttiasetukseen. Kierrä M.C. -valitsinta säätääksesi minuutin ja vahvista sitten painamalla.
FM STEP (FM-askel) [100], [50]	Valitse FM-virityksen askel 100 kHz tai 50 kHz.
DAB ANT PW (DAB-antennin virta) [ON] (päällä)	Syötä virtaa DAB-antennille. Valitse tämä, kun käytät valinnaista DAB-antennia (AN-DAB1, myydään erikseen) laitteen kanssa.
[OFF] (pois päältä)	DAB-antennille ei syötetä virtaa. Valitse tämä, kun käytät passiivista antennia ilman vahvistinta.

3. [QUIT:YES] (lopeta:kyllä) tulee näkyviin, kun kaikki asetukset on tehty. Jos haluat palata asetusvalikon ensimmäiseen kohtaan, kierrä M.C. -valitsinta valitaksesi [QUIT:NO] (lopeta:ei) ja vahvista sitten painamalla.
4. Paina M.C. -valitsinta vahvistaaksesi asetukset.
   [UPDATING LIST] (päivitetään luetteloa) tulee näkyviin näyttöön ja palveluluettelo päivitetään.

Virittimen käyttö

Esiasetettujen asemien vastaanottaminen

1. Paina SRC/OFF -painiketta valitaksesi [RADIO] (radio).
2. Paina BAND/ -painiketta valitaksesi taajuusalueen.
   [FM1] [FM2][FM3][MW]/[LW]
3. Paina numeropainiketta (1/ - 6/).

Parhaiden asemien muisti (BSM)

1. Kun olet valinnut taajuusalueen, paina M.C. -valitsinta näyttääksesi päävalikon.
2. Kierrä M.C. -valitsinta valitaksesi [FUNCTION] (toiminto) ja vahvista sitten painamalla.
3. Kierrä M.C. -valitsinta valitaksesi [BSM] ja vahvista sitten painamalla.

Asemien tallentaminen manuaalisesti

1. Kun kuuntelet tallennettavaa asemaa, pidä yhtä numeropainikkeista (1/ - 6/) painettuna, kunnes se lakkaa vilkkumasta.

USB/iPod®/AUX-käyttö

USB/iPod

1. Avaa USB-portin kansi.
2. Liitä USB-laite/iPod® sopivalla kaapelilla.

MTP-yhteys

Laitteen, jossa on Android OS 4.0 tai useimmat uudemmat versiot, voi liittää laitteeseen MTP:n kautta Android-laitteen mukana toimitetulla kaapelilla. Yhdistetystä laitteesta, käyttöjärjestelmäversiosta tai laitteen tiedostojen määrästä riippuen äänitiedostoja/kappaleita ei välttämättä voi toistaa MTP:n kautta.
HUOMAUTUS
Jos käytät MTP-yhteyttä, [ANDROID WIRED] (Android-kaapeli) on asetettava arvoon [MEMORY] (muisti) SYSTEM-asetuksissa.

AUX

1. Aseta stereominiliitin AUX-tuloliitäntään.
2. Paina SRC/OFF -painiketta valitaksesi lähteeksi [AUX].

Yhteyden muodostaminen Pioneer ARC -sovelluksella

Pioneerin Advanced-sovellus muuntaa yhteensopivan älypuhelimesi tehokkaaksi kosketusnäytölliseksi kaukosäätimeksi.

Älä yritä käyttää sovellusta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan, ennen kuin yrität käyttää sovelluksen säätimiä.

Yhteyden muodostaminen Android-laitteella

HUOMAUTUS
Tämä toiminto on yhteensopiva puhelimen kanssa, jossa on Android 4.1 - 7.1.2, ja se tukee myös AOA (Android Open Accessory) 2.0 -versiota, mutta yhteensopivuus riippuu älypuhelimesta.

1. Siirry SYSTEM-valikkoon (katso "Tietoja päävalikosta").
2. Kierrä M.C. -valitsinta valitaksesi [ANDROID WIRED] ja vahvista sitten painamalla.
3. Kierrä M.C. -valitsinta valitaksesi [APP CONTROL] (sovelluksen ohjaus) ja vahvista sitten painamalla.
4. Kierrä M.C. -valitsinta valitaksesi [P.APP AUTO ON] ja vahvista sitten painamalla.
5. Kierrä M.C. -valitsinta valitaksesi [ON] (päällä) ja vahvista sitten painamalla. 6 Liitä tämä laite laitteeseen USB:n kautta.
   Pioneer ARC APP Android-laitteessa käynnistyy automaattisesti.

Yhteyden muodostaminen iPhonella

1. Liitä tämä laite iPhoneen USB:n kautta.
2. Paina SRC/OFF -painiketta valitaksesi minkä tahansa lähteen.
3. Pidä M.C. -valitsinta painettuna.
   Pioneer ARC APP iPhonessa käynnistyy.

HUOMAUTUS
Jos yhteys epäonnistuu, käynnistä Pioneer ARC APP iPhonessa.

Spotify®:n kuuntelu

(Yhteensopiva vain iPhoneen asennetun Spotifyn kanssa)

Päivitä Spotify-sovelluksen laiteohjelmisto uusimpaan versioon ennen käyttöä.

Ennen kuin aloitat, yhdistä tämä laite mobiililaitteeseen USB:n kautta (vain iPhone).

1. Paina SRC/OFF -painiketta valitaksesi [SPOTIFY].
2. Käynnistä Spotify-sovellus mobiililaitteessa ja aloita toisto.

Vaatimustenmukaisuusvakuutus radiolaitedirektiivin 2014/53/EU osalta

Valmistaja: Pioneer Corporation 28-8, Honkomagome 2-chome, Bunkyo-ku, Tokyo 113-0021, Japan

EU:n edustaja ja maahantuoja: PIONEER EUROPE NV Haven 1087, K etbergl an 1, B-9120 Melsele, Belgium/Belgique http://www.pioneer-car.eu
