Ennen aloittamista

Tämä opas on tarkoitettu ohjaamaan sinut tämän laitteen perustoimintojen läpi.
Katso lisätietoja verkkosivustolla olevasta käyttöohjeesta.
https://www.pioneer-car.eu/eur/

Lue tämä opas huolellisesti läpi ennen tuotteen käyttöä varmistaaksesi oikean käytön. On erityisen tärkeää, että luet ja noudatat tässä oppaassa olevia VAROITUS- ja HUOMIO-kohtia. Säilytä opas turvallisessa ja helposti saatavilla olevassa paikassa myöhempää tarvetta varten.

Jos haluat hävittää tämän tuotteen, älä sekoita sitä yleisen kotitalousjätteen joukkoon. Käytetyille elektroniikkatuotteille on olemassa erillinen keräysjärjestelmä lainsäädännön mukaisesti, joka edellyttää asianmukaista käsittelyä, hyödyntämistä ja kierrätystä.

Yksityiset kotitaloudet EU:n jäsenvaltioissa, Sveitsissä ja Norjassa voivat palauttaa käytetyt elektroniikkatuotteensa maksutta niille osoitettuihin keräyspisteisiin tai jälleenmyyjälle (jos ostat vastaavan uuden tuotteen).
Muissa kuin edellä mainituissa maissa pyydämme ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi oikean hävitystavan. Näin varmistat, että hävitettävä tuote käsitellään, hyödynnetään ja kierrätetään asianmukaisesti ja estät siten mahdolliset kielteiset vaikutukset ympäristöön ja ihmisten terveyteen.

Älä yritä asentaa tai huoltaa tätä tuotetta itse. Tämän tuotteen asentaminen tai huoltaminen henkilöiden toimesta, joilla ei ole koulutusta ja kokemusta elektronisista laitteista ja autotarvikkeista, voi olla vaarallista ja altistaa sinut sähköiskun, loukkaantumisen tai muiden vaarojen riskille.
Älä yritä käyttää laitetta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan ennen kuin yrität käyttää laitteen säätimiä.

Älä anna tämän laitteen joutua kosketuksiin kosteuden ja/tai nesteiden kanssa. Seurauksena voi olla sähköisku. Lisäksi nesteiden kanssa kosketuksiin joutuminen voi vahingoittaa laitetta, aiheuttaa savua ja ylikuumenemista.
Pidä äänenvoimakkuus aina riittävän alhaisena, jotta kuulet ulkopuoliset äänet.
Pioneer CarStereo-Pass on tarkoitettu käytettäväksi vain Saksassa.
Tämä tuote on arvioitu kohtalaisissa ja trooppisissa ilmasto-olosuhteissa ääni-, kuva- ja vastaavien elektronisten laitteiden turvallisuusvaatimusten, IEC 60065, mukaisesti.

Jos ilmenee ongelmia
Jos laite ei toimi kunnolla, ota yhteyttä jälleenmyyjääsi tai lähimpään valtuutettuun PIONEER-huoltokorjaamoon.

Liitännät

Jos asennat tämän laitteen ajoneuvoon, jossa ei ole ACC (lisävaruste) -asentoa virtalukossa, punaisen kaapelin liittäminen liittimeen, joka havaitsee virta-avaimen toiminnan, voi johtaa akun tyhjenemiseen.
Tämän laitteen käyttö muissa kuin seuraavissa olosuhteissa voi aiheuttaa tulipalon tai toimintahäiriön.
- Ajoneuvot, joissa on 12 voltin akku ja negatiivinen maadoitus.
- Kun kaiutinlähtöä käytetään 4 kanavalla, käytä kaiuttimia, joiden teho on yli 50 W (suurin tuloteho) ja joiden impedanssi on 4 Ω - 8 Ω. Älä käytä 1 Ω - 3 Ω kaiuttimia tälle laitteelle.
- Kun takakaiutinlähtöä käytetään 2 Ω subwooferilla, käytä kaiuttimia, joiden teho on yli 70 W (suurin tuloteho).
  * Katso liitäntätapa liitännöistä.

Oikosulun, ylikuumenemisen tai toimintahäiriön estämiseksi noudata alla olevia ohjeita.
- Irrota akun miinusnapa ennen asennusta.
- Kiinnitä johdot kaapelitiivisteillä tai teipillä. Kääri teippiä johtojen ympärille, jotka ovat kosketuksissa metalliosien kanssa, suojataksesi johdotusta.
- Sijoita kaikki kaapelit pois liikkuvista osista, kuten vaihdevivusta ja istuinkiskoista.
- Sijoita kaikki kaapelit pois kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
- Älä kytke keltaista kaapelia akkuun viemällä sitä moottoritilan reiän läpi.
- Peitä kaikki irrotetut kaapeliliittimet eristysteipillä.
- Älä lyhennä kaapeleita.
- Älä koskaan leikkaa tämän laitteen virtajohdon eristystä jakaaksesi virtaa muiden laitteiden kanssa. Kaapelin virrankesto on rajoitettu.
- Käytä määrätyn arvon mukaista sulaketta.
- Älä koskaan kytke negatiivista kaiutinkaapelia suoraan maahan.
- Älä koskaan yhdistä useiden kaiuttimien negatiivisia kaapeleita yhteen.

Kun tämä laite on päällä, ohjaussignaaleja lähetetään sinivalkoisen kaapelin kautta. Kytke tämä kaapeli ulkoisen tehovahvistimen järjestelmän kauko-ohjaimeen tai ajoneuvon automaattisen antennireleen ohjausliittimeen (enintään 300 mA 12 V DC). Jos ajoneuvossa on lasiantenni, kytke se antennivahvistimen virtalähteen liittimeen.
Älä koskaan kytke sinivalkoista kaapelia ulkoisen tehovahvistimen virtaliittimeen. Älä myöskään koskaan kytke sitä automaattisen antennin virtaliittimeen. Tämä voi johtaa akun tyhjenemiseen tai toimintahäiriöön.
Musta kaapeli on maadoitus. Tämän laitteen ja muiden laitteiden (erityisesti suurivirtaisten tuotteiden, kuten tehovahvistimien) maadoituskaapelit on kytkettävä erikseen. Jos näin ei tehdä, tahaton irtoaminen voi aiheuttaa tulipalon tai toimintahäiriön.
Graafinen symboli tuotteessa tarkoittaa tasavirtaa.
Muut kuin RCA-esivahvistinlähtöjen asetukset tallennetaan muistiin, jos laite irrotetaan virtalähteestä.

Tämä laite

DAB-antennin sisääntulo
Vastaanottaaksesi DAB-signaaleja, kytke DAB-antenni (AN-DAB1) (myydään erikseen) laitteeseen.
Virtajohdon sisääntulo
Takaulostulo tai subwoofer-ulostulo
Etulähtö
Antennin sisääntulo
Sulake (10 A)
Langallinen kauko-ohjaimen sisääntulo
Kiinteästi johdotettu kauko-ohjainsovitin voidaan liittää (myydään erikseen).

Virtajohto

Virtajohdon sisääntuloon
Ajoneuvotyypistä riippuen ja toiminnot voivat olla erilaisia. Tässä tapauksessa varmista, että kytket kohtaan ja kohtaan .
Keltainen
Vara (tai lisävaruste)
Keltainen
Kytke jatkuvaan 12 V:n syöttöliittimeen.
Punainen
Lisävaruste (tai vara)
Punainen
Kytke virtalukon ohjaamaan liittimeen (12 V DC).
Kytke samanväriset johdot toisiinsa.
Musta (rungon maadoitus)
Sinivalkoinen
ISO-liittimen nastan sijainti vaihtelee ajoneuvotyypin mukaan. Kytke ja , kun nasta 5 on antennin ohjaustyyppi. Älä koskaan kytke ja muuntyyppisissä ajoneuvoissa.
Sinivalkoinen
Kytke tehovahvistimen järjestelmän ohjausliittimeen (enintään 300 mA 12 V DC).
Sinivalkoinen
Kytke automaattisen antennireleen ohjausliittimeen (enintään 300 mA 12 V DC).
Keltainen/musta
Jos käytät laitteita, joissa on mykistystoiminto (Mute function), kytke tämä johto kyseisen laitteen äänen mykistysjohtoon (Audio Mute lead). Jos ei, jätä äänen mykistysjohto (Audio Mute lead) ilman liitäntöjä.
Kaiutinjohtimet
Valkoinen: Vasen etu
Valkoinen/musta: Vasen etu
Harmaa: Oikea etu
Harmaa/musta: Oikea etu
Vihreä: Vasen taka tai subwoofer
Vihreä/musta: Vasen taka tai subwoofer
Violetti: Oikea taka tai subwoofer
Violetti/musta: Oikea taka tai subwoofer
ISO-liitin
Joissakin ajoneuvoissa ISO-liitin voi olla jaettu kahteen osaan. Tässä tapauksessa varmista, että kytket molemmat liittimet.

HUOMAUTUKSIA

Muuta tämän laitteen alkunäyttövalikkoa. Katso kohtaa [SP-P/O MODE]. Tämän laitteen subwoofer-lähtö on mononaurinen.
Kun käytät 2 Ω:n subwooferia, varmista, että kytket subwooferin tämän laitteen violetteihin ja violetti/mustiin johtoihin. Älä kytke mitään vihreisiin ja vihreä/mustiin johtoihin.

Tehovahvistin (myydään erikseen)

Suorita nämä liitännät, kun käytät valinnaista vahvistinta.

Järjestelmän kauko-ohjain
Kytke sinivalkoiseen kaapeliin.
Tehovahvistin (myydään erikseen)
Kytke RCA-kaapeleilla (myydään erikseen)
Etulähtöön
Etukaiutin
Takaulostuloon tai subwoofer-ulostuloon
Takakaiutin tai subwoofer

Asennus

Tarkista kaikki liitännät ja järjestelmät ennen lopullista asennusta.

Älä käytä luvattomia osia, koska se voi aiheuttaa toimintahäiriöitä.

Ota yhteyttä jälleenmyyjään, jos asennus edellyttää reikien poraamista tai muita muutoksia ajoneuvoon.
Älä asenna tätä laitetta paikkaan, jossa:
- se voi häiritä ajoneuvon käyttöä.
- se voi aiheuttaa matkustajalle vammoja äkillisen pysähdyksen seurauksena.
Asenna tämä laite kauas kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
Optimaalinen suorituskyky saavutetaan, kun laite asennetaan alle 60° kulmaan.
Asennuksen aikana, varmistaaksesi asianmukaisen lämmön hajoamisen tätä laitetta käytettäessä, varmista, että jätät runsaasti tilaa takapaneelin taakse ja kääri kaikki löysät kaapelit niin, etteivät ne tuki tuuletusaukkoja.

DIN-kiinnitysasennus

Aseta mukana toimitettu asennusholkki kojelautaan.
Kiinnitä asennusholkki taivuttamalla metallikielekkeitä (90°) paikalleen ruuvimeisselillä.

Kojelauta
Asennusholkki

Varmista, että laite on asennettu tukevasti paikalleen. Epävakaa asennus voi aiheuttaa hyppimistä tai muita toimintahäiriöitä.

Kun mukana toimitettua asennusholkkia ei käytetä

Määritä sopiva kohta, jossa kannattimen reiät ja laitteen sivu kohtaavat.
Kiristä kaksi ruuvia kummallakin puolella.
1. Kierreruuvi (5 mm × 9 mm, ei sisälly tuotteeseen)
2. Kiinnityskannatin
3. Kojelauta tai konsoli

Laitteen irrottaminen (asennettu mukana toimitetulla asennusholkilla)

Irrota koristekehys.
1. Koristekehys
2. Lovettu kieleke

Etupaneelin vapauttaminen helpottaa koristekehän käyttöä.
Kun kiinnität koristekehän takaisin, suuntaa lovettu kieleke alaspäin.

Aseta mukana toimitetut irrotusavaimet laitteen molemmille puolille, kunnes ne napsahtavat paikalleen.
Vedä laite ulos kojelaudasta.

Perustoiminnot

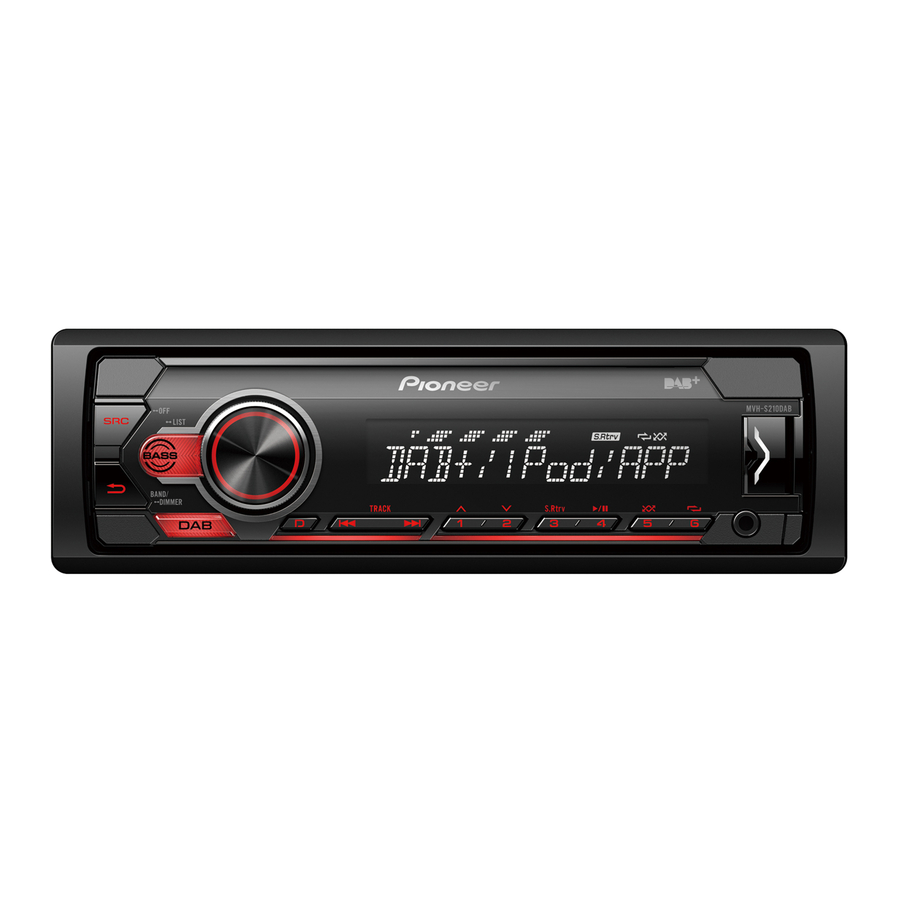

MVH-S210DAB

Tietoja päävalikosta
Voit säätää erilaisia asetuksia päävalikossa.

Paina M.C.-valitsinta näyttääksesi päävalikon.
Kierrä M.C.-valitsinta valitaksesi jonkin alla olevista luokista ja vahvista sitten painamalla.

FUNCTION-asetukset
AUDIO-asetukset
SYSTEM-asetukset
ILLUMINATION-asetukset

Kierrä M.C.-valitsinta valitaksesi vaihtoehdot ja vahvista sitten painamalla.

Usein käytetyt toiminnot

Tarkoitus	Toiminto
Virran kytkeminen päälle	Paina SRC/OFF kytkeäksesi virran päälle. Paina pitkään SRC/OFF kytkeäksesi virran pois päältä.
Äänenvoimakkuuden säätäminen	Kierrä M.C.-valitsinta.
Lähteen valitseminen	Paina toistuvasti SRC/OFF.
Näyttötietojen muuttaminen	Paina toistuvasti DISP.
Palaa edelliseen näyttöön/luetteloon	Paina BAND/.
Palaa normaaliin näyttöön valikosta	Paina pitkään BAND/.
Näytön kirkkauden muuttaminen	Paina pitkään BAND/.
Bassotason tehostaminen	Paina BASS. Voit valita bassotason kohdassa [BASS BOOST] (basson tehostus).

Asennustoiminto

Kun käännät virtalukon ON-asentoon asennuksen jälkeen, näytössä näkyy [SET UP:YES] (aseta:kyllä).

Paina M.C.-valitsinta.
Kierrä M.C.-valitsinta valitaksesi vaihtoehdot ja vahvista sitten painamalla. Siirtyäksesi seuraavaan valikkovaihtoehtoon, sinun on vahvistettava valintasi.

Valikkokohta	Kuvaus
LANGUAGE (kieli) [ENG](englanti), [РУС](venäjä), [TUR](turkki)	Valitse kieli, jolla pakatusta äänitiedostosta saatavat tekstitiedot näytetään.
CLOCK SET (kellon asetus)	Aseta kello. Kierrä M.C.-valitsinta säätääksesi tunnin ja vahvista sitten painamalla. Osoitin siirtyy automaattisesti minuuttiasetukseen. Kierrä M.C.-valitsinta säätääksesi minuutin ja vahvista sitten painamalla.
FM STEP (FM-askel) [100], [50]	Valitse FM-virityksen askel 100 kHz tai 50 kHz.
DAB ANT PW (DAB-antennin virta) [ON] (päällä)	Syötä virtaa DAB-antennille. Valitse tämä, kun käytät valinnaista DAB-antennia (AN-DAB1, myydään erikseen) laitteen kanssa.
[OFF] (pois päältä)	DAB-antennille ei syötetä virtaa. Valitse tämä, kun käytät passiivista antennia ilman vahvistinta.

[QUIT:YES] (lopeta:kyllä) tulee näkyviin, kun kaikki asetukset on tehty. Palataksesi asetusvalikon ensimmäiseen kohtaan, kierrä M.C.-valitsinta valitaksesi [QUIT:NO] (lopeta:ei) ja vahvista sitten painamalla.
Paina M.C.-valitsinta vahvistaaksesi asetukset. Kun [DAB ANT PW] on asetettu [ON] (päällä) -tilaan, näytössä näkyy [UPDATING LIST] (päivitetään luetteloa) ja palveluluettelo päivitetään.

Virittimen käyttö

Esiasetettujen asemien vastaanottaminen

Paina SRC/OFF valitaksesi [RADIO] (radio).
Paina BAND/ valitaksesi taajuusalueen.
[FM1] [FM2] [FM3] [MW]/[LW]
Paina numeropainiketta (1/ - 6/).

Parhaiden asemien muisti (BSM)

Kun olet valinnut taajuusalueen, paina M.C.-valitsinta näyttääksesi päävalikon.
Kierrä M.C.-valitsinta valitaksesi [FUNCTION] (toiminto) ja vahvista sitten painamalla.
Kierrä M.C.-valitsinta valitaksesi [BSM] ja vahvista sitten painamalla.

Asemien tallentaminen manuaalisesti

Kun kuuntelet asemaa, jonka haluat tallentaa, paina pitkään yhtä numeropainikkeista (1/ - 6/), kunnes se lakkaa vilkkumasta.

USB/iPod®/AUX-käyttö

USB/iPod

Avaa USB-portin kansi.
Liitä USB-laite/iPod sopivalla kaapelilla.

MTP-yhteys
Laitteen, jossa on Android OS 4.0 tai useimmat uudemmat versiot, voi liittää laitteeseen MTP:n kautta Android-laitteen mukana toimitetulla kaapelilla. Yhdistetystä laitteesta, käyttöjärjestelmäversiosta tai laitteessa olevien tiedostojen määrästä riippuen äänitiedostoja/kappaleita ei välttämättä voi toistaa MTP:n kautta.
HUOMAUTUS
Jos käytät MTP-yhteyttä, [ANDROID WIRED] (Android langallinen) on asetettava [MEMORY] (muisti) -tilaan SYSTEM-asetuksissa.

AUX

Aseta stereominiliitin AUX-tuloliitäntään.
Paina SRC/OFF valitaksesi lähteen [AUX].

Yhteyden muodostaminen Pioneer ARC APP -sovelluksella

Pioneerin Advanced-sovellus muuntaa yhteensopivan älypuhelimesi tehokkaaksi kosketusnäytölliseksi kaukosäätimeksi.

Älä yritä käyttää sovellusta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan, ennen kuin yrität käyttää sovelluksen säätimiä.

Yhteyden muodostaminen Android-laitteen kanssa

Siirry SYSTEM-valikkoon (katso "Tietoja päävalikosta").
Kierrä M.C.-valitsinta valitaksesi [ANDROID WIRED] (Android langallinen) ja vahvista sitten painamalla.
Kierrä M.C.-valitsinta valitaksesi [APP CONTROL] (sovelluksen ohjaus) ja vahvista sitten painamalla.
Kierrä M.C.-valitsinta valitaksesi [P.APP AUTO ON] (P.APP automaattisesti päällä) ja vahvista sitten painamalla.
Kierrä M.C.-valitsinta valitaksesi [ON] (päällä) ja vahvista sitten painamalla.
Liitä tämä laite laitteeseen USB:n kautta.
Pioneer ARC APP Android-laitteessa käynnistyy automaattisesti.

Yhteyden muodostaminen iPhoneen

Liitä tämä laite iPhoneen USB:n kautta.
Paina SRC/OFF valitaksesi minkä tahansa lähteen.
Paina pitkään M.C.-valitsinta. Pioneer ARC APP iPhonessa käynnistyy.
HUOMAUTUS
Jos yhteys epäonnistuu, käynnistä Pioneer ARC APP iPhonessa.

Spotify®:n kuuntelu

(Yhteensopiva vain iPhoneen asennetun Spotifyn kanssa)

Päivitä Spotify-sovelluksen laiteohjelmisto uusimpaan versioon ennen käyttöä.
Ennen kuin aloitat, yhdistä tämä laite mobiililaitteeseen USB:llä (vain iPhone).
