Pioneer MVH-S210DAB - Skaitmeninės medijos imtuvo greitas pradžios vadovas

Prieš pradedant

Šis vadovas skirtas supažindinti su pagrindinėmis šio įrenginio funkcijomis.
Norėdami gauti daugiau informacijos, žr. naudojimo instrukciją, esančią svetainėje.
https://www.pioneer-car.eu/eur/

Kad užtikrintumėte tinkamą naudojimą, prieš naudodami šį gaminį perskaitykite šį vadovą. Ypač svarbu, kad perskaitytumėte ir laikytumėtės ĮSPĖJIMŲ ir ATSARGUMO PRIEMONIŲ, pateiktų šiame vadove. Laikykite vadovą saugioje ir lengvai pasiekiamoje vietoje, kad galėtumėte pasinaudoti ateityje.

Jei norite išmesti šį gaminį, nemaišykite jo su buitinėmis atliekomis. Pagal teisės aktus, reikalaujančius tinkamo apdorojimo, utilizavimo ir perdirbimo, naudotiems elektroniniams gaminiams taikoma atskira surinkimo sistema.

Privatūs namų ūkiai ES valstybėse narėse, Šveicarijoje ir Norvegijoje gali nemokamai grąžinti savo naudotus elektroninius gaminius į tam skirtas surinkimo vietas arba mažmenininkui (jei perkate panašų naują).
Šalims, kurios nepaminėtos aukščiau, kreipkitės į vietos valdžios institucijas dėl tinkamo utilizavimo būdo. Taip užtikrinsite, kad jūsų išmestas gaminys bus tinkamai apdorotas, utilizuotas ir perdirbtas, ir taip išvengsite galimo neigiamo poveikio aplinkai ir žmonių sveikatai.

• Nemėginkite patys įdiegti ar aptarnauti šio gaminio. Šio gaminio įrengimas ar aptarnavimas asmenų, neturinčių elektroninės įrangos ir automobilių priedų mokymo ir patirties, gali būti pavojingas ir gali sukelti elektros smūgio, sužalojimo ar kitų pavojų riziką.
• Nemėginkite valdyti įrenginio vairuodami. Prieš bandydami naudoti įrenginio valdiklius, įsitikinkite, kad sustojote kelkraštyje ir pastatėte transporto priemonę saugioje vietoje.

• Neleiskite šiam įrenginiui liestis su drėgme ir (arba) skysčiais. Gali įvykti elektros smūgis. Be to, dėl kontakto su skysčiais gali būti sugadintas šis įrenginys, atsirasti dūmų ir perkaisti.
• Visada palaikykite tokį garsumą, kad girdėtumėte išorinius garsus.
• "Pioneer CarStereo-Pass" skirtas naudoti tik Vokietijoje.
• Šis gaminys įvertintas vidutinio ir atogrąžų klimato sąlygomis pagal garso, vaizdo ir panašios elektroninės aparatūros - saugos reikalavimus, IEC 60065.

Jei kyla problemų
Jei šis įrenginys neveikia tinkamai, kreipkitės į savo pardavėją arba artimiausią įgaliotąją PIONEER techninės priežiūros stotį.

Jungtys

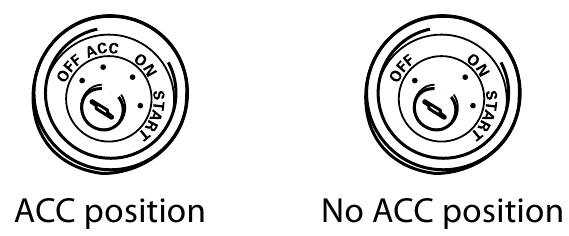

• Jei šį įrenginį montuojate transporto priemonėje, kurios uždegimo jungiklyje nėra ACC (priedų) padėties, neprijungus raudono laido prie gnybto, kuris aptinka uždegimo rakto veikimą, akumuliatorius gali išsikrauti.


• Naudojant šį įrenginį kitomis sąlygomis nei nurodyta toliau, gali kilti gaisras arba įvykti gedimas.
  • Transporto priemonės su 12 voltų akumuliatoriumi ir neigiamu įžeminimu.
  • Kai garsiakalbio išvestis naudojama 4 kanalams, naudokite garsiakalbius, kurių galia viršija 50 W (maksimali įėjimo galia) ir kurių varža yra nuo 4 Ω iki 8 Ω. Nenaudokite 1 Ω iki 3 Ω garsiakalbių šiam įrenginiui.
  • Kai galinio garsiakalbio išvestis naudojama 2 Ω žemų dažnių garsiakalbiui, naudokite garsiakalbius, kurių galia viršija 70 W (maksimali įėjimo galia).
    * Informacijos apie prijungimo būdą ieškokite jungtyse.

• Kad išvengtumėte trumpojo jungimo, perkaitimo ar gedimo, būtinai laikykitės toliau pateiktų nurodymų.
  • Prieš montuodami atjunkite neigiamą akumuliatoriaus gnybtą.
  • Pritvirtinkite laidus kabelių spaustukais arba lipnia juosta. Apvyniokite lipnią juostą aplink laidus, kurie liečiasi su metalinėmis dalimis, kad apsaugotumėte laidus.
  • Nutieskite visus kabelius toliau nuo judančių dalių, tokių kaip pavarų perjungimo svirtis ir sėdynių bėgeliai.
  • Nutieskite visus kabelius toliau nuo karštų vietų, pavyzdžiui, šalia šildytuvo išėjimo angos.
  • Nejunkite geltono laido prie akumuliatoriaus, pravesdami jį per angą į variklio skyrių.
  • Uždenkite visas atjungtas kabelių jungtis izoliacine juosta.
  • Netrumpinkite jokių kabelių.
  • Niekada neperpjaukite šio įrenginio maitinimo kabelio izoliacijos, kad galėtumėte dalytis maitinimu su kitais įrenginiais. Kabelio srovės pralaidumas yra ribotas.
  • Naudokite nurodyto nominalo saugiklį.
  • Niekada nejunkite neigiamo garsiakalbio kabelio tiesiai prie įžeminimo.
  • Niekada nesujunkite kelių garsiakalbių neigiamų kabelių.

• Kai šis įrenginys įjungtas, valdymo signalai siunčiami per mėlyną/baltą kabelį. Prijunkite šį kabelį prie išorinio galios stiprintuvo sistemos nuotolinio valdymo pulto arba transporto priemonės automatinės antenos relės valdymo gnybto (maks. 300mA 12 V DC). Jei transporto priemonėje yra stiklinė antena, prijunkite ją prie antenos stiprintuvo maitinimo gnybto.
• Niekada nejunkite mėlyno/balto kabelio prie išorinio galios stiprintuvo maitinimo gnybto. Taip pat niekada nejunkite jo prie automatinės antenos maitinimo gnybto. Tai gali sukelti akumuliatoriaus išsikrovimą arba gedimą.
• Juodas kabelis yra įžeminimas. Šio įrenginio ir kitos įrangos (ypač didelės srovės gaminių, tokių kaip galios stiprintuvai) įžeminimo kabeliai turi būti nutiesti atskirai. Jei jie nėra atskirti, atsitiktinis atjungimas gali sukelti gaisrą arba gedimą.
• Grafinis simbolis ant gaminio reiškia nuolatinę srovę.
• Funkcijos ir garso nustatymai, išskyrus RCA išankstinių išėjimų nustatymą, išsaugomi atmintyje, jei įrenginys atjungiamas nuo maitinimo šaltinio.

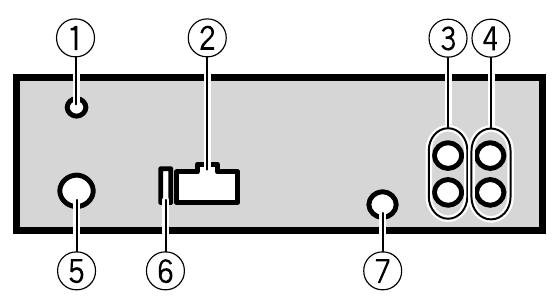

Šis įrenginys

1. DAB antenos įvestis
   Norėdami priimti DAB signalus, prijunkite DAB anteną (AN-DAB1) (parduodama atskirai) prie įrenginio.
2. Maitinimo laido įvestis
3. Galinė išvestis arba žemų dažnių garsiakalbio išvestis
4. Priekinė išvestis
5. Antenos įvestis
6. Saugiklis (10 A)
7. Laidinė nuotolinio valdymo pulto įvestis
   Galima prijungti laidinį nuotolinio valdymo adapterį (parduodamas atskirai).

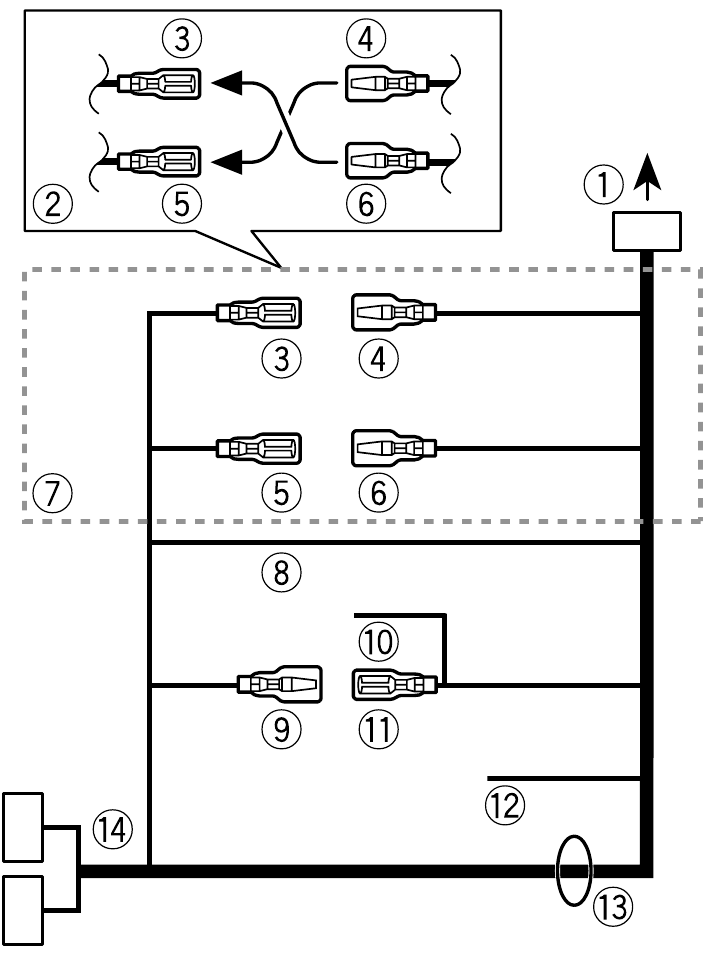

Maitinimo laidas

1. Į maitinimo laido įvestį
2. Priklausomai nuo transporto priemonės tipo, ir funkcija gali skirtis. Tokiu atveju būtinai prijunkite prie ir prie .
3. Geltonas
   Atsarginis (arba priedas)
4. Geltonas
   Prijunkite prie pastovaus 12 V maitinimo gnybto.
5. Raudonas
   Priedas (arba atsarginis)
6. Raudonas
   Prijunkite prie gnybto, valdomo uždegimo jungikliu (12 V DC).
7. Prijunkite tos pačios spalvos laidus vienas prie kito.
8. Juodas (važiuoklės įžeminimas)
9. Mėlynas/baltas
   ISO jungties kaiščio padėtis skirsis priklausomai nuo transporto priemonės tipo. Prijunkite ir , kai 5 kaištis yra antenos valdymo tipo. Kitokio tipo transporto priemonėje niekada nejunkite ir .
10. Mėlynas/baltas
    Prijunkite prie galios stiprintuvo sistemos valdymo gnybto (maks. 300 mA 12 V DC).
11. Mėlynas/baltas
    Prijunkite prie automatinės antenos relės valdymo gnybto (maks. 300 mA 12 V DC).
12. Geltonas/juodas
    Jei naudojate įrangą su nutildymo funkcija, prijunkite šį laidą prie tos įrangos garso nutildymo laido. Jei ne, palikite garso nutildymo laidą be jokių jungčių.
13. Garsiakalbio laidai
    Baltas: Priekinis kairysis
    Baltas/juodas: Priekinis kairysis
    Pilkas: Priekinis dešinysis
    Pilkas/juodas: Priekinis dešinysis
    Žalias: Galinis kairysis arba žemų dažnių garsiakalbis
    Žalias/juodas: Galinis kairysis arba žemų dažnių garsiakalbis
    Violetinis: Galinis dešinysis arba žemų dažnių garsiakalbis
    Violetinis/juodas: Galinis dešinysis arba žemų dažnių garsiakalbis
14. ISO jungtis
    Kai kuriose transporto priemonėse ISO jungtis gali būti padalinta į dvi. Tokiu atveju būtinai prijunkite prie abiejų jungčių.

PASTABOS

• Pakeiskite pradinį šio įrenginio meniu. Žr. [SP-P/O MODE]. Šio įrenginio žemų dažnių garsiakalbio išvestis yra monofoninė.
• Naudodami 2 Ω žemų dažnių garsiakalbį, būtinai prijunkite žemų dažnių garsiakalbį prie violetinių ir violetinių/juodų šio įrenginio laidų. Neprijunkite nieko prie žalių ir žalių/juodų laidų.

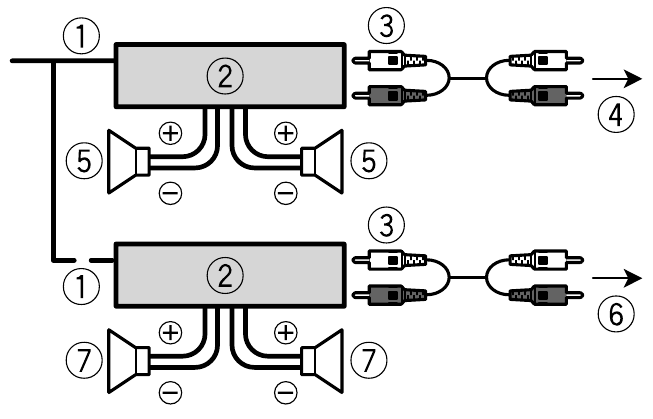

Galios stiprintuvas (parduodamas atskirai)

Atlikite šias jungtis, kai naudojate papildomą stiprintuvą.

1. Sistemos nuotolinio valdymo pultas
   Prijunkite prie mėlyno/balto kabelio.
2. Galios stiprintuvas (parduodamas atskirai)
3. Prijunkite RCA kabeliais (parduodami atskirai)
4. Į priekinę išvestį
5. Priekinis garsiakalbis
6. Į galinę išvestį arba žemų dažnių garsiakalbio išvestį
7. Galinis garsiakalbis arba žemų dažnių garsiakalbis

Įdiegimas

• Prieš galutinai įdiegdami, patikrinkite visas jungtis ir sistemas.

• Nenaudokite neleistinų dalių, nes tai gali sukelti gedimus.

• Pasitarkite su pardavėju, jei įdiegimui reikia gręžti skyles ar kitaip modifikuoti transporto priemonę.
• Neįdiekite šio įrenginio ten, kur:
  • jis gali trukdyti transporto priemonės valdymui.
  • dėl staigaus sustojimo jis gali sužaloti keleivį.

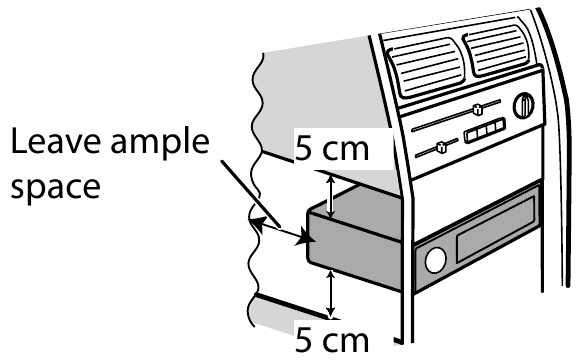

• Įdiekite šį įrenginį toliau nuo karštų vietų, pavyzdžiui, šalia šildytuvo išėjimo angos.
• Optimalus veikimas pasiekiamas, kai įrenginys įrengiamas mažesniu nei 60° kampu.


• Įrengdami, kad užtikrintumėte tinkamą šilumos išsklaidymą naudojant šį įrenginį, įsitikinkite, kad paliekate pakankamai vietos už galinio skydelio ir apvyniokite visus palaidus laidus, kad jie neužstotų ventiliacijos angų.

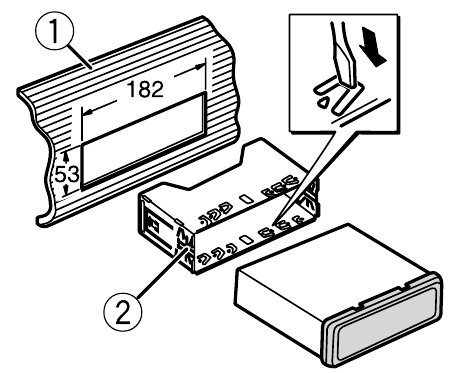

DIN tvirtinimo įdiegimas

1. Įkiškite pateiktą tvirtinimo įvorę į prietaisų skydelį.

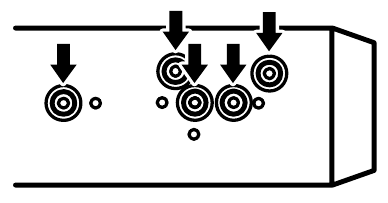

2. Užfiksuokite tvirtinimo įvorę atsuktuvu užlenkdami metalinius skirtukus (90°) į vietą.

1. Prietaisų skydelis
2. Tvirtinimo įvorė

• Įsitikinkite, kad įrenginys yra tvirtai įdėtas į vietą. Nestabilus įdiegimas gali sukelti praleidimus ar kitus gedimus.

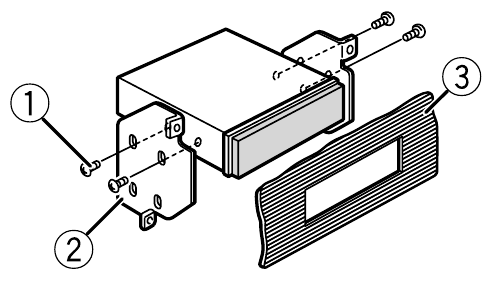

Kai nenaudojate pateiktos tvirtinimo įvorės

1. Nustatykite tinkamą padėtį, kurioje sutampa kronšteino ir įrenginio šono skylės.


2. Priveržkite du varžtus kiekvienoje pusėje.

   1. Sriegiklis (5 mm × 9 mm, nepridedamas prie gaminio)
   2. Tvirtinimo kronšteinas
   3. Prietaisų skydelis arba konsolė

Įrenginio išėmimas (įdiegto su pateikta tvirtinimo įvore)

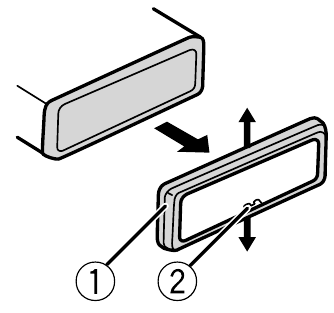

1. Nuimkite apdailos žiedą.

   1. Apdailos žiedas
   2. Įpjautas skirtukas

• Atlaisvinus priekinį skydelį, lengviau pasieksite apdailos žiedą.
• Vėl pritvirtindami apdailos žiedą, nukreipkite pusę su įpjautu skirtuku žemyn.

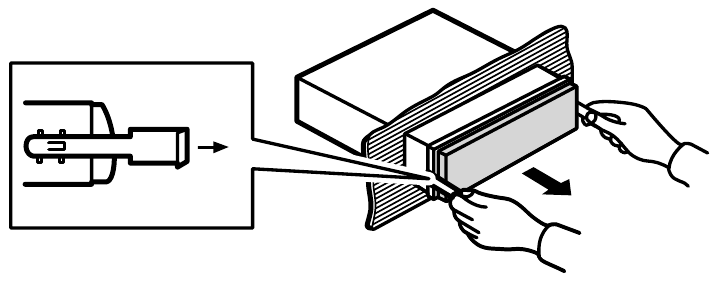

2. Įkiškite pateiktus ištraukimo raktus į abi įrenginio puses, kol jie užsifiksuos.
3. Ištraukite įrenginį iš prietaisų skydelio.

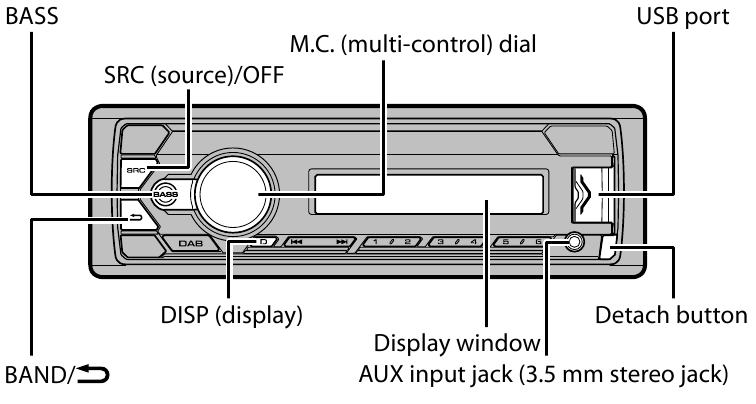

Pagrindinis valdymas

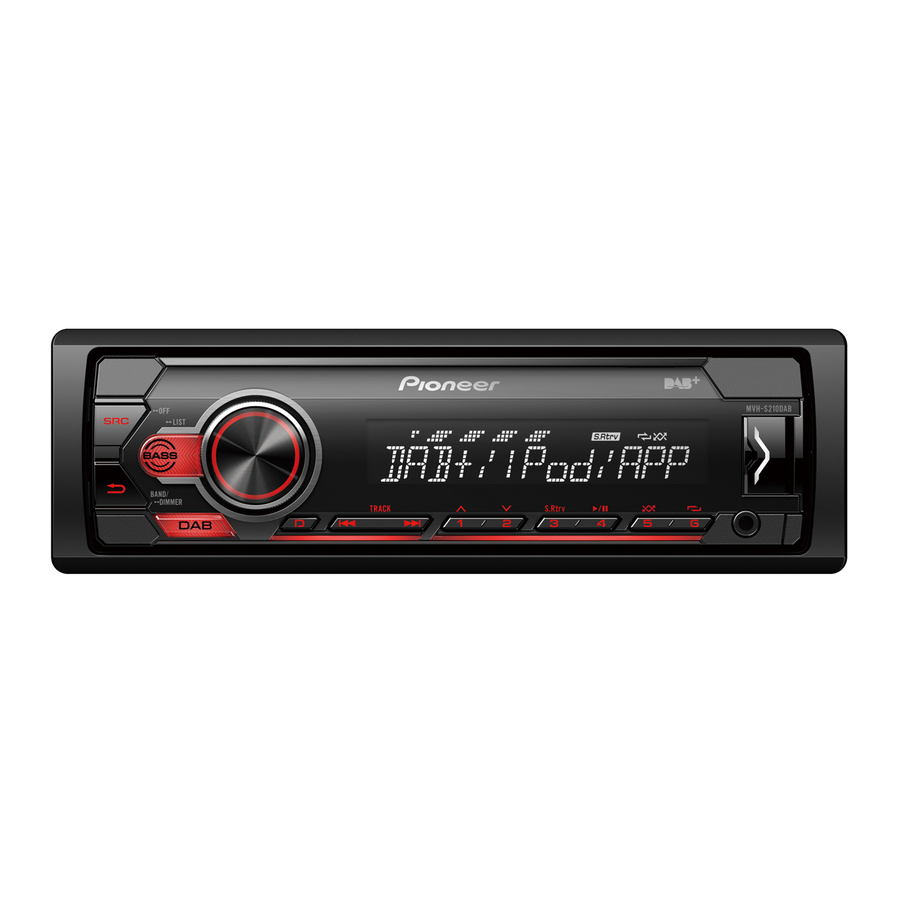

MVH-S210DAB

Apie pagrindinį meniu
Pagrindiniame meniu galite reguliuoti įvairius nustatymus.

1. Paspauskite M.C. ratuką, kad būtų rodomas pagrindinis meniu.
2. Pasukite M.C. ratuką, kad pasirinktumėte vieną iš toliau pateiktų kategorijų, tada paspauskite, kad patvirtintumėte.

• FUNCTION (FUNKCIJA) nustatymai
• AUDIO (AUDIO) nustatymai
• SYSTEM (SISTEMA) nustatymai
• ILLUMINATION (APŠVIETIMAS) nustatymai

3. Pasukite M.C. ratuką, kad pasirinktumėte parinktis, tada paspauskite, kad patvirtintumėte.

Dažnai naudojamos operacijos

Tikslas	Operacija
Įjunkite maitinimą	Paspauskite SRC/OFF , kad įjungtumėte maitinimą. Paspauskite ir palaikykite SRC/OFF , kad išjungtumėte maitinimą.
Sureguliuokite garsumą	Pasukite M.C. ratuką.
Pasirinkite šaltinį	Pakartotinai paspauskite SRC/OFF.
Pakeiskite ekrano informaciją	Pakartotinai paspauskite DISP .
Grįžkite į ankstesnį ekraną/sąrašą	Paspauskite BAND/.
Grįžkite į įprastą ekraną iš meniu	Paspauskite ir palaikykite BAND/.
Pakeiskite ekrano ryškumą	Paspauskite ir palaikykite BAND/.
Padidinkite žemų dažnių lygį	Paspauskite BASS. Galite pasirinkti žemų dažnių lygį [BASS BOOST] (ŽEMŲ DAŽNIŲ SUSTIPRINIMAS).

Sąrankos operacija

Kai po įdiegimo įjungiate degimo jungiklį į ON (ĮJUNGTA) padėtį, ekrane pasirodo [SET UP:YES] (SĄRANKA:TAIP).

1. Paspauskite M.C. ratuką.
2. Pasukite M.C. ratuką, kad pasirinktumėte parinktis, tada paspauskite, kad patvirtintumėte. Norėdami pereiti prie kitos meniu parinkties, turite patvirtinti savo pasirinkimą.

Meniu elementas	Aprašymas
LANGUAGE (KALBA) [ENG](Anglų), [РУС](Rusų), [TUR](Turkų)	Pasirinkite kalbą, kad būtų rodoma tekstinė informacija iš suspausto garso failo.
CLOCK SET (LAIKRODŽIO NUSTATYMAS)	Nustatykite laikrodį. Pasukite M.C. ratuką, kad sureguliuotumėte valandą, tada paspauskite, kad patvirtintumėte. Indikatorius automatiškai persikelia į minučių nustatymą. Pasukite M.C. ratuką, kad sureguliuotumėte minutę, tada paspauskite, kad patvirtintumėte.
FM STEP (FM ŽINGSNIS) [100], [50]	Pasirinkite FM derinimo žingsnį iš 100 kHz arba 50 kHz.
DAB ANT PW(DAB ANTENOS MAITINIMAS) [ON] (ĮJUNGTA)	Tiekkite maitinimą DAB antenai. Pasirinkite šią parinktį, kai su įrenginiu naudojate papildomą DAB anteną (AN-DAB1, parduodama atskirai).
[OFF] (IŠJUNGTA)	Maitinimas DAB antenai netiekiamas. Pasirinkite šią parinktį, kai naudojate pasyvią anteną be stiprintuvo.

3. [QUIT:YES] (IŠEITI:TAIP) pasirodo, kai visi nustatymai buvo atlikti. Norėdami grįžti į pirmąjį sąrankos meniu elementą, pasukite M.C. ratuką, kad pasirinktumėte [QUIT:NO] (IŠEITI:NE), tada paspauskite, kad patvirtintumėte.
4. Paspauskite M.C. ratuką, kad patvirtintumėte nustatymus. Kai [DAB ANT PW] (DAB ANTENOS MAITINIMAS) nustatytas į [ON] (ĮJUNGTA), ekrane pasirodo [UPDATING LIST] (ATNAUJINAMAS SĄRAŠAS) ir bus atnaujintas paslaugų sąrašas.

Tunerio valdymas

Iš anksto nustatytų stočių priėmimas

1. Paspauskite SRC/OFF, kad pasirinktumėte [RADIO] (RADIJAS).
2. Paspauskite BAND/, kad pasirinktumėte juostą.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Paspauskite skaičių mygtuką (1/ iki 6/).

Geriausių stočių atmintis (BSM)

1. Pasirinkę juostą, paspauskite M.C. ratuką, kad būtų rodomas pagrindinis meniu.
2. Pasukite M.C. ratuką, kad pasirinktumėte [FUNCTION] (FUNKCIJA), tada paspauskite, kad patvirtintumėte.
3. Pasukite M.C. ratuką, kad pasirinktumėte [BSM], tada paspauskite, kad patvirtintumėte.

Norėdami įrašyti stotis rankiniu būdu

1. Priimdami stotį, kurią norite įrašyti, paspauskite ir palaikykite vieną iš skaičių mygtukų (1/ iki 6/), kol jis nustos mirksėti.

USB/iPod®/AUX valdymas

USB/iPod

1. Atidarykite USB prievado dangtelį.
2. Prijunkite USB įrenginį/iPod naudodami atitinkamą laidą.

MTP jungtis
Įrenginį, įdiegtą su Android OS 4.0 arba dauguma vėlesnių versijų, galima prijungti prie įrenginio per MTP, naudojant laidą, pateiktą kartu su Android įrenginiu. Tačiau, priklausomai nuo prijungto įrenginio, OS versijos arba failų skaičiaus įrenginyje, garso failų/dainų gali nepavykti atkurti per MTP.
PASTABA
Jei naudojate MTP jungtį, [ANDROID WIRED] (ANDROID SU LAIDU) sistemos nustatymuose turi būti nustatytas į [MEMORY] (ATMINTIS).

AUX

1. Įkiškite stereo mini kištuką į AUX įvesties lizdą.
2. Paspauskite SRC/OFF, kad pasirinktumėte [AUX] kaip šaltinį.

Ryšio užmezgimas su Pioneer ARC APP

Pioneer pažangi programa paverčia jūsų suderinamą išmanųjį telefoną galingu jutikliniu nuotolinio valdymo pultu.

Nebandykite valdyti programos vairuodami. Prieš bandydami naudoti programos valdiklius, įsitikinkite, kad pasitraukėte nuo kelio ir pastatėte transporto priemonę saugioje vietoje.

Užmezgant ryšį su Android įrenginiu

1. Įeikite į SYSTEM (SISTEMA) meniu (žr. "Apie pagrindinį meniu").
2. Pasukite M.C. ratuką, kad pasirinktumėte [ANDROID WIRED] (ANDROID SU LAIDU), tada paspauskite, kad patvirtintumėte.
3. Pasukite M.C. ratuką, kad pasirinktumėte [APP CONTROL] (PROGRAMOS VALDYMAS), tada paspauskite, kad patvirtintumėte.
4. Pasukite M.C. ratuką, kad pasirinktumėte [P.APP AUTO ON] (P.APP AUTOMATINIS ĮJUNGIMAS), tada paspauskite, kad patvirtintumėte.
5. Pasukite M.C. ratuką, kad pasirinktumėte [ON] (ĮJUNGTA), tada paspauskite, kad patvirtintumėte.
6. Prijunkite šį įrenginį prie įrenginio per USB.
   Pioneer ARC APP Android įrenginyje paleidžiama automatiškai.

Užmezgant ryšį su iPhone

1. Prijunkite šį įrenginį prie iPhone per USB.
2. Paspauskite SRC/OFF, kad pasirinktumėte bet kurį šaltinį.
3. Paspauskite ir palaikykite M.C. ratuką. Pioneer ARC APP iPhone paleidžiama.
   PASTABA
   Jei ryšys nepavyksta, paleiskite Pioneer ARC APP iPhone.

Klausymas per "Spotify®"

(Suderinama tik su "Spotify", įdiegta "iPhone" telefone)

Prieš naudodami atnaujinkite "Spotify" programos programinę-aparatinę įrangą į naujausią versiją.
Prieš pradėdami, prijunkite šį įrenginį prie mobiliojo įrenginio per USB (tik "iPhone").

1. Paspauskite SRC/OFF , kad pasirinktumėte [SPOTIFY].
2. Paleiskite "Spotify" programą mobiliajame įrenginyje ir pradėkite atkūrimą.

Atitikties deklaracija dėl Radijo įrangos direktyvos 2014/53/ES

Gamintojas: Pioneer Corporation 28-8, Honkomagome 2-chome, Bunkyo-ku, Tokyo 113-0021, Japan

ES atstovo ir importuotojo: Pioneer Europe NV Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium http://www.pioneer-car.eu
