Preden začnete

Ta vodnik vas bo vodil skozi osnovne funkcije te enote.
Za podrobnosti si oglejte navodila za uporabo, ki so shranjena na spletnem mestu.
https://www.pioneer-car.eu/eur/

Za pravilno uporabo preberite ta vodnik, preden začnete uporabljati ta izdelek. Posebej pomembno je, da preberete in upoštevate OPOZORILA in PREVIDNOSTNE UKREPE v tem vodniku. Vodnik shranite na varnem in dostopnem mestu za prihodnjo uporabo.

Če želite ta izdelek zavreči, ga ne mešajte z običajnimi gospodinjskimi odpadki. Obstaja ločen sistem zbiranja rabljenih elektronskih izdelkov v skladu z zakonodajo, ki zahteva ustrezno obdelavo, predelavo in recikliranje.

Zasebna gospodinjstva v državah članicah EU, v Švici in na Norveškem lahko svoje rabljene elektronske izdelke brezplačno vrnejo na določena zbirna mesta ali prodajalcu (če kupite podobnega novega).
Za države, ki niso navedene zgoraj, se za pravilen način odstranjevanja obrnite na lokalne oblasti. S tem boste zagotovili, da bo vaš zavrženi izdelek podvržen potrebni obdelavi, predelavi in recikliranju, ter tako preprečili morebitne negativne učinke na okolje in zdravje ljudi.

Ne poskušajte sami namestiti ali servisirati tega izdelka. Namestitev ali servisiranje tega izdelka s strani oseb brez usposabljanja in izkušenj z elektronsko opremo in avtomobilsko opremo je lahko nevarno in vas lahko izpostavi nevarnosti električnega udara, poškodb ali drugih nevarnosti.
Ne poskušajte upravljati enote med vožnjo. Preden poskusite uporabiti kontrole na napravi, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

Ne dovolite, da bi ta enota prišla v stik z vlago in/ali tekočinami. Lahko pride do električnega udara. Prav tako lahko pride do poškodb te enote, dima in pregrevanja zaradi stika s tekočinami.
Glasnost vedno nastavite dovolj nizko, da boste slišali zunanje zvoke.
Pioneer CarStereo-Pass je namenjen samo uporabi v Nemčiji.
Ta izdelek je ocenjen v zmernih in tropskih klimatskih pogojih v skladu z varnostnimi zahtevami za avdio, video in podobne elektronske naprave, IEC 60065.

Če imate težave
Če ta enota ne deluje pravilno, se obrnite na svojega prodajalca ali najbližjo pooblaščeno servisno postajo PIONEER.

Povezave

Če to enoto nameščate v vozilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici, lahko pride do izpraznitve akumulatorja, če rdečega kabla ne priključite na priključek, ki zazna delovanje kontaktnega ključa.
Uporaba te enote v pogojih, ki niso naslednji, lahko povzroči požar ali okvaro.
- Vozila z 12-voltnim akumulatorjem in negativno ozemljitvijo.
- Ko se izhod za zvočnike uporablja s 4 kanali, uporabite zvočnike nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
- Ko se izhod za zadnje zvočnike uporablja z 2 Ω nizkotonca, uporabite zvočnike nad 70 W (največja vhodna moč).
  * Za način povezave glejte povezave.

Da preprečite kratek stik, pregrevanje ali okvaro, upoštevajte spodnja navodila.
- Pred namestitvijo odklopite negativni priključek akumulatorja.
- Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Lepilni trak ovijte okoli žic, ki pridejo v stik s kovinskimi deli, da zaščitite žice.
- Vse kable namestite stran od gibljivih delov, kot sta prestavna ročica in sedežne letve.
- Vse kable namestite stran od vročih mest, na primer v bližini izhoda grelnika.
- Ne priključujte rumenega kabla na akumulator tako, da ga speljete skozi luknjo v motornem prostoru.
- Vse odklopljene kabelske priključke prekrijte z izolirnim trakom.
- Ne skrajšujte kablov.
- Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi si delili napajanje z drugimi napravami. Tokovna zmogljivost kabla je omejena.
- Uporabite varovalko predpisane vrednosti.
- Nikoli ne priključujte negativnega kabla zvočnika neposredno na ozemljitev.
- Nikoli ne povezujte negativnih kablov več zvočnikov skupaj.

Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Ta kabel priključite na daljinski upravljalnik sistema zunanjega ojačevalnika moči ali na krmilni priključek releja za samodejno anteno vozila (največ 300 mA 12 V DC). Če je vozilo opremljeno s stekleno anteno, jo priključite na priključek za napajanje ojačevalnika antene.
Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek samodejne antene. To lahko povzroči izpraznitev akumulatorja ali okvaro.
Črni kabel je ozemljitev. Ozemljitveni kabli za to enoto in drugo opremo (zlasti izdelke z visokim tokom, kot so ojačevalniki moči) morajo biti ožičeni ločeno. Če niso, lahko pride do nenamerne odklopitve, kar lahko povzroči požar ali okvaro.
Grafični simbol na izdelku pomeni enosmerni tok.
Funkcija in zvočne nastavitve, razen nastavitve RCA predizhodov, so shranjene v pomnilniku, če je enota odklopljena od napajanja.

Ta enota

Vhod za anteno DAB
Za sprejem signalov DAB priključite anteno DAB (AN-DAB1) (naprodaj posebej) na enoto.
Vhod za napajalni kabel
Zadnji izhod ali izhod za nizkotonec
Sprednji izhod
Vhod za anteno
Varovalka (10 A)
Žični daljinski vhod
Priključi se lahko adapter za žično daljinsko upravljanje (naprodaj posebej).

Napajalni kabel

Na vhod napajalnega kabla
Glede na vrsto vozila se lahko funkcija in razlikuje. V tem primeru priključite na in na .
Rumena
Rezervno (ali dodatno)
Rumena
Priključite na priključek s stalno napetostjo 12 V.
Rdeča
Dodatna oprema (ali rezervno)
Rdeča
Priključite na priključek, ki ga nadzoruje kontaktno stikalo (12 V DC).
Žice iste barve povežite med seboj.
Črna (ozemljitev ohišja)
Modra/bela
Položaj zatiča priključka ISO se razlikuje glede na vrsto vozila. Priključite in , ko je Pin 5 vrsta krmiljenja antene. Pri drugi vrsti vozila nikoli ne priključujte in .
Modra/bela
Priključite na priključek za nadzor sistema ojačevalnika moči (največ 300 mA 12 V DC).
Modra/bela
Priključite na krmilni priključek releja za samodejno anteno (največ 300 mA 12 V DC).
Rumena/črna
Če uporabljate opremo s funkcijo Mute (izklop zvoka), to žico povežite z žico Audio Mute (izklop zvoka) na tej opremi. Če ne, naj bo žica Audio Mute (izklop zvoka) prosta vseh povezav.
Žice zvočnikov
Bela: Spredaj levo
Bela/črna: Spredaj levo
Siva: Spredaj desno
Siva/črna: Spredaj desno
Zelena: Zadaj levo ali nizkotonec
Zelena/črna: Zadaj levo ali nizkotonec
Vijolična: Zadaj desno ali nizkotonec
Vijolična/črna: Zadaj desno ali nizkotonec
Priključek ISO
V nekaterih vozilih je priključek ISO lahko razdeljen na dva. V tem primeru se prepričajte, da ste priključili oba priključka.

OPOMBE

Spremenite začetni meni te enote. Glejte [SP-P/O MODE]. Izhod za nizkotonec te enote je mono.
Ko uporabljate nizkotonec z 2 Ω, se prepričajte, da ste nizkotonec priključili na vijolične in vijolično/črne žice te enote. Na zelene in zeleno/črne žice ne priključujte ničesar.

Ojačevalnik moči (naprodaj posebej)

Te povezave izvedite, ko uporabljate izbirni ojačevalnik.

Daljinski upravljalnik sistema
Priključite na modro/bel kabel.
Ojačevalnik moči (naprodaj posebej)
Povežite s kabli RCA (naprodaj posebej)
Na sprednji izhod
Sprednji zvočnik
Na zadnji izhod ali izhod za nizkotonec
Zadnji zvočnik ali nizkotonec

Namestitev

Pred končno namestitvijo preverite vse povezave in sisteme.

Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči okvare.

Posvetujte se s svojim prodajalcem, če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu.
Ne nameščajte te enote na mestih, kjer:
- lahko ovira delovanje vozila.
- lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
Namestite to enoto stran od vročih mest, na primer v bližini izhoda grelnika.
Optimalno delovanje je doseženo, ko je enota nameščena pod kotom manj kot 60°.
Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne bodo blokirali odprtin.

Namestitev DIN nosilca

Vstavite priloženo montažno pušo v armaturno ploščo.
Pritrdite montažno pušo tako, da z izvijačem upognete kovinske jezičke (90°) na svoje mesto.

Armaturna plošča
Montažna puša

Prepričajte se, da je enota varno nameščena na svoje mesto. Nestabilna namestitev lahko povzroči preskakovanje ali druge okvare.

Ko ne uporabljate priložene montažne puše

Določite ustrezen položaj, kjer se luknje na nosilcu in strani enote ujemajo.
Privijte dva vijaka na vsaki strani.
1. Vijačni vijak (5 mm × 9 mm, ni priložen izdelku)
2. Montažni nosilec
3. Armaturna plošča ali konzola

Odstranjevanje enote (nameščene s priloženo montažno pušo)

Odstranite okrasni obroč.
1. Okrasni obroč
2. Zarezan jeziček

Sprostitev sprednje plošče omogoča lažji dostop do okrasnega obroča.
Pri ponovnem pritrjevanju okrasnega obroča usmerite stran z zareznim jezičkom navzdol.

Vstavite priložena izvlečna ključa na obe strani enote, dokler se ne zaskoči.
Potegnite enoto iz armaturne plošče.

Osnovno delovanje

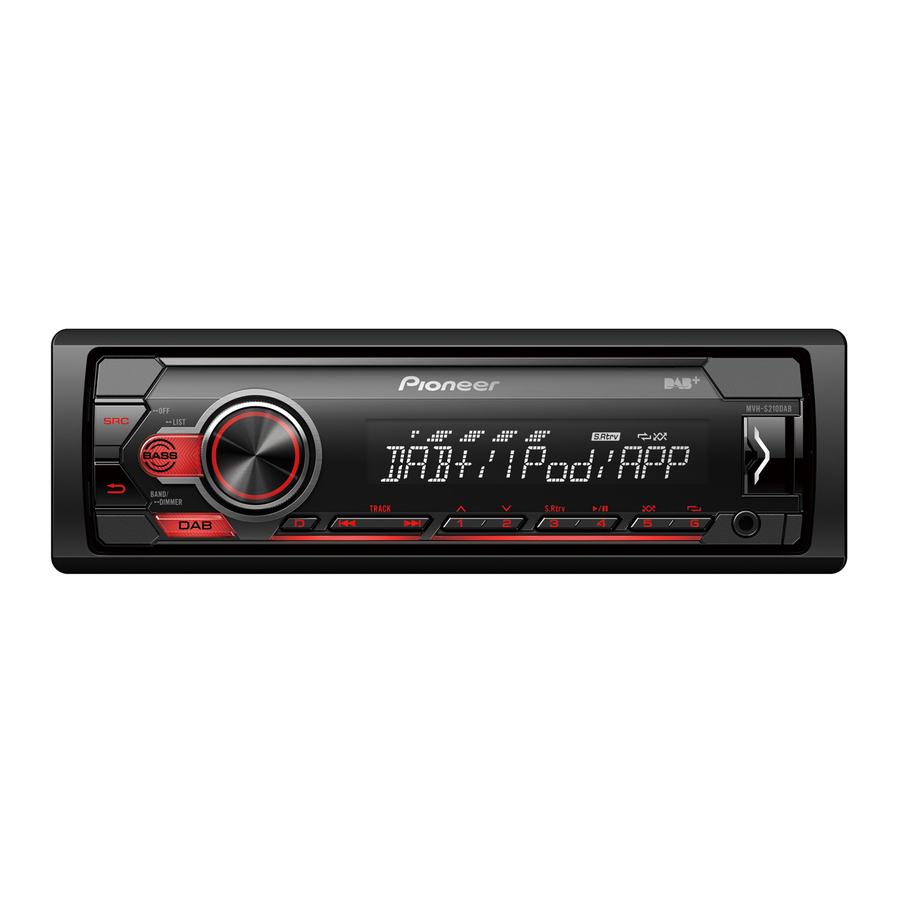

MVH-S210DAB

O glavnem meniju
V glavnem meniju lahko prilagodite različne nastavitve.

Pritisnite gumb M.C., da prikažete glavni meni.
Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.

Nastavitve FUNCTION (funkcija)
Nastavitve AUDIO (zvok)
Nastavitve SYSTEM (sistem)
Nastavitve ILLUMINATION (osvetlitev)

Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Operacija
Vklopite napajanje	Pritisnite SRC/OFF (izklop), da vklopite napajanje. Pritisnite in držite SRC/OFF (izklop), da izklopite napajanje.
Prilagodite glasnost	Obrnite gumb M.C..
Izberite vir	Večkrat pritisnite SRC/OFF.
Spremenite informacije na zaslonu	Večkrat pritisnite DISP (zaslon).
Vrnite se na prejšnji zaslon/seznam	Pritisnite BAND/.
Vrnite se na običajni zaslon iz menija	Pritisnite in držite BAND/.
Spremenite svetlost zaslona	Pritisnite in držite BAND/.
Povečajte raven nizkih tonov	Pritisnite BASS (nizki toni). Raven nizkih tonov lahko izberete v [BASS BOOST] (ojačanje nizkih tonov).

Nastavitev delovanja

Ko po namestitvi obrnete kontaktno ključavnico v položaj ON (vklop), se na zaslonu prikaže [SET UP:YES] (nastavitev:da).

Pritisnite gumb M.C..
Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev. Če želite nadaljevati z naslednjo možnostjo menija, morate potrditi svojo izbiro.

Element menija	Opis
LANGUAGE (jezik) [ENG](angleščina), [РУС](ruščina), [TUR](turščina)	Izberite jezik za prikaz besedilnih informacij iz stisnjene zvočne datoteke.
CLOCK SET (nastavitev ure)	Nastavite uro. Obrnite gumb M.C., da nastavite uro, nato pritisnite za potrditev. Kazalnik se samodejno premakne na nastavitev minut. Obrnite gumb M.C., da nastavite minute, nato pritisnite za potrditev.
FM STEP (korak FM) [100], [50]	Izberite korak uglaševanja FM s 100 kHz ali 50 kHz.
DAB ANT PW (napajanje DAB antene) [ON] (vklop)	Napajanje DAB antene. Izberite to možnost, če z enoto uporabljate dodatno DAB anteno (AN-DAB1, naprodaj posebej).
[OFF] (izklop)	DAB antena ni napajana. Izberite to možnost, če uporabljate pasivno anteno brez ojačevalnika.

[QUIT:YES] (izhod:da) se prikaže, ko so vse nastavitve končane. Če se želite vrniti na prvi element menija za nastavitev, obrnite gumb M.C., da izberete [QUIT:NO] (izhod:ne), nato pritisnite za potrditev.
Pritisnite gumb M.C., da potrdite nastavitve. Ko je [DAB ANT PW] (napajanje DAB antene) nastavljen na [ON] (vklop), se na zaslonu prikaže [UPDATING LIST] (posodabljanje seznama) in seznam storitev bo posodobljen.

Delovanje tunerja

Sprejemanje prednastavljenih postaj

Pritisnite SRC/OFF (vir/izklop), da izberete [RADIO] (radio).
Pritisnite BAND/, da izberete frekvenčno območje.
[FM1] [FM2] [FM3] [MW]/[LW]
Pritisnite številčni gumb (1/ do 6/).

Pomnilnik najboljših postaj (BSM)

Po izbiri frekvenčnega območja pritisnite gumb M.C., da prikažete glavni meni.
Obrnite gumb M.C., da izberete [FUNCTION] (funkcija), nato pritisnite za potrditev.
Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite enega od številčnih gumbov (1/ do 6/), dokler ne preneha utripati.

Delovanje USB/iPod®/AUX

USB/iPod

Odprite pokrov vrat USB.
Priključite napravo USB/iPod z ustreznim kablom.

Povezava MTP
Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino novejših različic, je mogoče povezati z enoto prek MTP, z uporabo kabla, priloženega napravi Android. Vendar pa, odvisno od povezane naprave, različice operacijskega sistema ali števila datotek v napravi, morda ne bo mogoče predvajati zvočnih datotek/pesmi prek MTP.
OPOMBA
Če uporabljate povezavo MTP, mora biti [ANDROID WIRED] (žični ANDROID) v nastavitvah SYSTEM (sistem) nastavljen na [MEMORY] (pomnilnik).

AUX

Vstavite stereo mini vtič v vhodno vtičnico AUX.
Pritisnite SRC/OFF (vir/izklop), da izberete [AUX] kot vir.

Vzpostavitev povezave z aplikacijo Pioneer ARC APP

Pioneerjeva napredna aplikacija spremeni vaš združljiv pametni telefon v zmogljiv daljinski upravljalnik z zaslonom na dotik.

Ne poskušajte upravljati aplikacije med vožnjo. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

Pri vzpostavljanju povezave z napravo Android

Vstopite v meni SYSTEM (sistem) (glejte "O glavnem meniju").
Obrnite gumb M.C. , da izberete [ANDROID WIRED] (žični ANDROID), nato pritisnite za potrditev.
Obrnite gumb M.C., da izberete [APP CONTROL] (nadzor aplikacije), nato pritisnite za potrditev.
Obrnite gumb M.C., da izberete [P.APP AUTO ON] (samodejni vklop P.APP), nato pritisnite za potrditev.
Obrnite gumb M.C., da izberete [ON] (vklop), nato pritisnite za potrditev.
Povežite to enoto z napravo prek USB.
Aplikacija Pioneer ARC APP na napravi Android se zažene samodejno.

Pri vzpostavljanju povezave z napravo iPhone

Povežite to enoto z napravo iPhone prek USB.
Pritisnite SRC/OFF (vir/izklop), da izberete kateri koli vir.
Pritisnite in držite gumb M.C.. Aplikacija Pioneer ARC APP na napravi iPhone se zažene.
OPOMBA
Če povezava ne uspe, zaženite aplikacijo Pioneer ARC APP na napravi iPhone.

Poslušanje Spotify®

(Združljivo samo s Spotify, nameščenim na iPhone)

Pred uporabo posodobite vdelano programsko opremo aplikacije Spotify na najnovejšo različico.
Preden začnete, povežite to enoto z mobilno napravo prek USB (samo iPhone).
