Pioneer MVH-MS510BT - Vodnik za hiter začetek uporabe digitalnega medijskega sprejemnika za plovila

Če kontaktna ključavnica vašega plovila nima položaja ACC, se nekatere nastavitve ne shranijo v pomnilnik. Za shranjevanje odklopite sprednjo ploščo ali počakajte, da se enota popolnoma izklopi za 10 sekund po izklopu s pritiskom in držanjem SRC/OFF (ko je v [PW SAVE] izbrana možnost [ON]), nato izklopite kontakt.

Ta vodnik vas bo vodil skozi osnovne funkcije te enote. Za podrobnosti si oglejte navodila za uporabo, ki so shranjena na spletnem mestu. https://www.pioneer-car.eu/eur/

Za preklic predstavitvenega zaslona (DEMO OFF) glejte "Preklic predstavitvenega zaslona (DEMO OFF)".

Preden začnete

Za zagotovitev pravilne uporabe pred uporabo tega izdelka preberite ta vodnik. Posebej pomembno je, da preberete in upoštevate OPOZORILA in PREVIDNOSTNE UKREPE v tem vodniku. Vodnik shranite na varnem in dostopnem mestu za prihodnjo uporabo.

Če želite ta izdelek zavreči, ga ne mešajte z običajnimi gospodinjskimi odpadki. Obstaja ločen sistem zbiranja rabljenih elektronskih izdelkov v skladu z zakonodajo, ki zahteva ustrezno obdelavo, predelavo in recikliranje.

Zasebna gospodinjstva v državah članicah EU, v Švici in na Norveškem lahko svoje rabljene elektronske izdelke brezplačno vrnejo na določena zbirna mesta ali prodajalcu (če kupite podobnega novega).
Za države, ki niso navedene zgoraj, se za pravilni način odstranjevanja obrnite na lokalne oblasti. S tem boste zagotovili, da bo vaš zavrženi izdelek podvržen potrebni obdelavi, predelavi in recikliranju ter tako preprečili morebitne negativne učinke na okolje in zdravje ljudi.

• Predhodno ohladite enoto, če je vaše plovilo privezano na neposredni sončni svetlobi.
• Ne puščajte sprednje plošče ali zvočnih naprav, ki ste jih prinesli na krov, v plovilu. To lahko povzroči okvaro zaradi visoke temperature na neposredni sončni svetlobi.
• Ne poskušajte sami namestiti ali servisirati tega izdelka. Namestitev ali servisiranje tega izdelka s strani oseb brez usposabljanja in izkušenj z elektronsko opremo in avtomobilsko opremo je lahko nevarno in vas lahko izpostavi nevarnosti električnega udara, poškodb ali drugih nevarnosti.
• Ne poskušajte upravljati enote med vožnjo. Preden poskusite uporabiti kontrole na napravi, se prepričajte, da ste ustavili svoje plovilo na varnem mestu.

• Uporaba te enote po tem, ko so se vaše roke dotaknile morske vode, lahko povzroči rjo ali okvaro. Pred uporabo si temeljito umijte roke s čisto vodo.
• Ne dovolite, da bi ta enota prišla v stik z vlago in/ali tekočinami. Lahko pride do električnega udara. Prav tako lahko pride do poškodb te enote, dima in pregrevanja zaradi stika s tekočinami.
• Glasnost vedno nastavite dovolj nizko, da slišite zunanje zvoke.
• Pioneer CarStereo-Pass je namenjen samo uporabi v Nemčiji.
• Ta izdelek je ocenjen v zmernih in tropskih klimatskih pogojih v skladu z varnostnimi zahtevami za avdio, video in podobne elektronske naprave, IEC 60065.

Če imate težave
Če ta enota ne deluje pravilno, se obrnite na svojega prodajalca ali najbližjo pooblaščeno servisno postajo PIONEER.

Povezave

V nadaljevanju "NW" predstavlja omrežni način, "STD" pa standardni način. Glede na vzpostavljene povezave spremenite način zvočnika v standardni način (STD) ali omrežni način (NW).

• Opozorilo, če kontaktna ključavnica vašega plovila nima položaja ACC Prepričajte se, da ste nastavili [PW SAVE] na [ON] (za podrobnosti glejte navodila za uporabo). Enota se bo samodejno popolnoma izklopila v 10 sekundah po izklopu s pritiskom in držanjem SRC/OFF, da preprečite praznjenje baterije.

• Če to enoto nameščate v plovilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici, lahko neuspešna povezava rdečega kabla s priključkom, ki zazna delovanje kontaktne ključavnice, povzroči praznjenje baterije.

• Uporaba te enote v pogojih, ki niso naslednji, lahko povzroči požar ali okvaro.
  • Plovila z 12-voltno baterijo in negativno ozemljitvijo.
  • Ko se izhod zvočnika uporablja za 4 kanale, uporabite zvočnike nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
  • Ko se izhod zadnjega zvočnika uporablja za 2 Ω nizkotonca, uporabite zvočnike nad 70 W (največja vhodna moč).
    * Za način povezave glejte povezave.
• Da preprečite kratek stik, pregrevanje ali okvaro, natančno upoštevajte spodnja navodila.
  • Pred namestitvijo odklopite negativni priključek akumulatorja.
  • Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Ovijte lepilni trak okoli žic, ki pridejo v stik s kovinskimi deli, da zaščitite žice.
  • Vse kable namestite stran od gibljivih delov, kot so prestavna ročica in sedežne letve.
  • Vse kable namestite stran od vročih mest, kot je v bližini izhoda grelnika.
  • Ne priključujte rumenega kabla na akumulator tako, da ga potegnete skozi luknjo v motornem prostoru.
  • Vse odklopljene kabelske priključke prekrijte z izolirnim trakom.
  • Ne skrajšujte nobenih kablov.
  • Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi si delili napajanje z drugimi napravami. Tokovna zmogljivost kabla je omejena.
  • Uporabite varovalko predpisane vrednosti.
  • Nikoli ne povežite negativnega kabla zvočnika neposredno z zemljo.
  • Nikoli ne povezujte negativnih kablov več zvočnikov skupaj.
• Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Ta kabel priključite na sistemski daljinski upravljalnik zunanjega ojačevalnika moči ali na krmilni priključek releja za samodejno anteno plovila (največ 300 mA 12 V DC). Če je plovilo opremljeno s stekleno anteno, jo priključite na napajalni priključek ojačevalnika antene.
• Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek samodejne antene. To lahko povzroči praznjenje baterije ali okvaro.
• Grafični simbol na izdelku pomeni enosmerni tok.

Ta enota

1. Mikrofon (3 m) (ni vodotesen)
2. Vhod napajalnega kabla
3. Vhod za mikrofon
4. Zadnji izhod (STD) ali srednji izhod (NW)
5. Sprednji izhod (STD) ali visokotonski izhod (NW)
6. Vhod za anteno
7. Varovalka (10 A)
8. Žični daljinski vhod
   Priključiti je mogoče samo Pioneerjev žični daljinski upravljalnik za plovila (CD-ME300) (naprodaj posebej).
9. Izhod za nizkotonec

Napajalni kabel

Te povezave izvedite, ko ne priključujete zadnjega zvočnika ali srednjetonskega zvočnika na nizkotonec.

Te povezave izvedite, ko uporabljate nizkotonec brez dodatnega ojačevalnika.

V primeru zgoraj, bosta dva 4 Ω nizkotonca, povezana vzporedno, predstavljala 2 Ω obremenitev.

1. Na vhod napajalnega kabla
2. Levo
3. Desno
4. Sprednji zvočnik (STD) ali visokotonski zvočnik (NW)
5. Zadnji zvočnik (STD) ali srednjetonski zvočnik (NW)
6. Bela
7. Bela/črna
8. Siva
9. Siva/črna
10. Zelena
11. Zelena/črna
12. Vijolična
13. Vijolična/črna
14. Črna (ozemljitev ohišja)
    Priključite na skupno ozemljitveno točko.
15. Rumena
    Priključite na stalni 12 V napajalni priključek.
16. Rdeča
    Priključite na priključek, ki ga nadzira kontaktna ključavnica (12 V DC).
17. Modra/bela
    Priključite na sistemski krmilni priključek ojačevalnika moči ali na krmilni priključek releja za samodejno anteno (največ 300 mA 12 V DC).
18. Nizkotonec (4 Ω)
19. Če uporabljate 2 Ω nizkotonec, ga priključite na vijolične in vijolično/črne žice te enote. Ne priključujte ničesar na zelene in zeleno/črne žice.
20. Se ne uporablja.
21. Nizkotonec (4 Ω) × 2
22. Oranžna/bela
    Priključite na signal osvetlitve plovila.

Ojačevalnik moči (naprodaj posebej)

Te povezave izvedite, ko uporabljate dodatni ojačevalnik.

1. Sistemski daljinski upravljalnik
   Priključite na modro/bel kabel.
2. Ojačevalnik moči (naprodaj posebej)
3. Povežite z RCA kabli (naprodaj posebej)
4. Na zadnji izhod (STD) ali srednji izhod (NW)
5. Zadnji zvočnik (STD) ali srednjetonski zvočnik (NW) Na sprednji izhod (STD) ali visokotonski izhod (NW)
6. Sprednji zvočnik (STD) ali visokotonski zvočnik (NW)
7. Na izhod za nizkotonec
8. Nizkotonec

Namestitev

• Za stranko:
  Ta izdelek vključuje radijski oddajnik. V skladu s predpisom UNECE št. 10 lahko proizvajalci plovil določijo posebne pogoje za namestitev radijskih oddajnikov v plovila. Pred namestitvijo te enote preverite navodila za uporabo vašega plovila ali se obrnite na proizvajalca ali prodajalca vašega plovila.
• Pazljivo izberite mesto namestitve, da se izognete notranjim poškodbam zaradi vdora vode v enoto. Izogibajte se območjem, ki so izpostavljena brizganju vode.

• Pred končno namestitvijo preverite vse povezave in sisteme.
• Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči okvare.
• Če namestitev zahteva vrtanje lukenj ali druge spremembe na plovilu, se posvetujte s svojim prodajalcem.
• Ne nameščajte te enote tam, kjer:
  • lahko ovira delovanje plovila.
  • lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
• To enoto namestite stran od vročih mest, kot je v bližini izhoda grelnika.
• Optimalna zmogljivost je dosežena, ko je enota nameščena pod kotom manj kot 60°.

• Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, se prepričajte, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne bodo blokirali zračnikov.


Namestitev z DIN nosilcem

1. Vstavite priloženo montažno pušo v armaturno ploščo.
2. Pritrdite montažno pušo tako, da z izvijačem upognete kovinske jezičke (90°) na svoje mesto.

   1. Armaturna plošča
   2. Montažna puša
   • Prepričajte se, da je enota varno nameščena na svoje mesto. Nestabilna namestitev lahko povzroči preskakovanje ali druge okvare.

Ko ne uporabljate priložene montažne puše

1. Poravnajte luknje na montažnem nosilcu z luknjami na straneh enote, da pritrdite nosilec.

2. Privijte en vijak na vsaki strani, da držite enoto na mestu.

   1. Samorezni vijak (5 mm × 9 mm, ni priložen izdelku)
   2. Montažni nosilec
   3. Armaturna plošča ali konzola

Uporaba priloženega nosilca

Preverite, ali se priloženi nosilec ujema z vašim modelom plovila, in ga nato pritrdite na enoto, kot je prikazano spodaj.

1. Vijak
2. Nosilec

Odstranjevanje enote (nameščene s priloženo montažno pušo)

1. Odstranite okrasni obroč.

   1. Okrasni obroč
   2. Zarezan jeziček
   • Sprostitev sprednje plošče omogoča lažji dostop do okrasnega obroča.
   • Pri ponovnem pritrjevanju okrasnega obroča usmerite stran z zarezanem jezičkom navzdol.
2. Vstavite priložena izvlečna ključa v obe strani enote, dokler se ne zaskoči.
3. Izvlecite enoto iz armaturne plošče.


Namestitev mikrofona

Mikrofon mora biti nameščen neposredno pred voznikom na primerni razdalji, da jasno zajame njegov glas.

• Pazljivo izberite mesto namestitve, da preprečite notranjo škodo zaradi vdora vode v mikrofon. Izogibajte se območjem, ki so izpostavljena brizganju vode.
• Izjemno nevarno je, če se kabel mikrofona ovije okoli volanskega droga ali prestavne ročice. Poskrbite, da boste mikrofon namestili tako, da ne bo oviral vožnje. Priporočljivo je, da uporabite sponke (naprodaj posebej) za ureditev kabla.

1. Potisnite podstavek mikrofona, da ga ločite od sponke mikrofona.

   1. Mikrofon
   2. Sponka za mikrofon
   3. Podstavek mikrofona
2. Namestite mikrofon na naslednji način.

   1. Dvostranski lepilni trak
   2. Sponka (naprodaj posebej)

Osnovno upravljanje

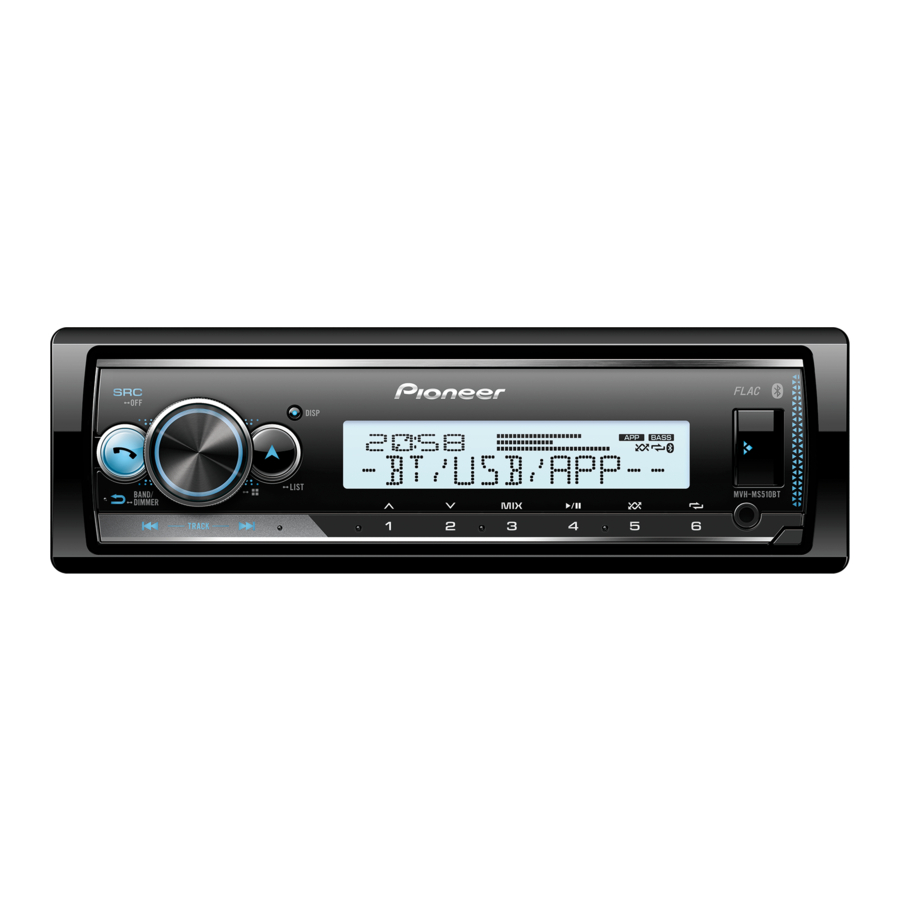

MVH-MS510BT

O glavnem meniju

V glavnem meniju lahko prilagodite različne nastavitve.

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.
   • Nastavitve FUNCTION
   • Nastavitve AUDIO
   • Nastavitve SYSTEM
   • Nastavitve ILLUMINATION
   • Nastavitve MIXTRAX
   • Nastavitve MICROPHONE
3. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Operacija
Vklop	Pritisnite SRC/OFF za vklop. Pritisnite in držite SRC/OFF za izklop.
Prilagajanje glasnosti	Obrnite gumb M.C..
Izbira vira	Večkrat pritisnite SRC/OFF.
Spreminjanje informacij na zaslonu	Večkrat pritisnite DISP.
Vrnitev na prejšnji zaslon/seznam	Pritisnite BAND/.
Vrnitev na običajni zaslon iz menija	Pritisnite in držite BAND/.
Spreminjanje svetlosti zaslona	Pritisnite in držite BAND/.

Postopek nastavitve

Ko po namestitvi obrnete kontaktno ključavnico v položaj ON, se na zaslonu prikaže meni za nastavitev.

Ne uporabljajte enote v standardnem načinu, ko je na enoto priključen sistem zvočnikov za omrežni način. Ne uporabljajte enote v omrežnem načinu, ko je na enoto priključen sistem zvočnikov za standardni način. To lahko povzroči poškodbe zvočnikov.

1. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev. Za nadaljevanje na naslednjo možnost menija morate potrditi svojo izbiro.

   Element menija	Opis
   LANGUAGE (JEZIK) [ENG](angleščina), [РУС](ruščina), [TUR](turščina), [FRA](francoščina), [DEU](nemščina)	Izberite jezik za prikaz besedilnih informacij iz stisnjene zvočne datoteke.
   CLOCK SET (NASTAVITEV URE)	Nastavite uro. Obrnite gumb M.C., da nastavite uro, nato pritisnite za potrditev. Kazalnik se samodejno premakne na nastavitev minut. Obrnite gumb M.C., da nastavite minute, nato pritisnite za potrditev.
   FM STEP (KORAK FM) [100], [50]	Izberite korak uglaševanja FM med 100 kHz ali 50 kHz.
   SPEAKER MODE (NAČIN ZVOČNIKA) [STANDARD], [NETWORK] (OMREŽJE)	Preklopite med dvema načinoma delovanja: dvosmerni omrežni način (NETWORK) in standardni način (STANDARD) glede na vzpostavljene povezave. Po izbiri ustreznega načina obrnite gumb M.C., da izberete [YES] (DA), nato pritisnite za potrditev. Ne morete dokončati menija za nastavitev, ne da bi nastavili [SPEAKER MODE] (NAČIN ZVOČNIKA).

2. Prikaže se [QUIT:YES] (IZHOD:DA).
   Če se želite vrniti na prvo postavko menija za nastavitev, obrnite gumb M.C., da izberete [QUIT:NO] (IZHOD:NE), nato pritisnite za potrditev.
3. Pritisnite gumb M.C., da potrdite nastavitve.

Preklic prikaza demonstracije (DEMO OFF (IZKLOP DEMONSTRACIJE))

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [SYSTEM] (SISTEM), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [DEMO OFF] (IZKLOP DEMONSTRACIJE), nato pritisnite za potrditev.
4. Obrnite gumb M.C., da izberete [YES] (DA), nato pritisnite za potrditev.

Upravljanje sprejemnika

Sprejem prednastavljenih postaj

1. Pritisnite SRC/OFF, da izberete [RADIO].
2. Pritisnite BAND/, da izberete frekvenčno območje.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Pritisnite številčni gumb (1/ do 6/).

Pomnilnik najboljših postaj (BSM)

1. Po izbiri frekvenčnega območja pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [FUNCTION] (FUNKCIJA), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

1. Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite enega od številčnih gumbov (1/ do 6/), dokler ne preneha utripati.

Upravljanje USB/iPhone^®/AUX

(Vir iPhone ni na voljo, ko je [USB MTP] nastavljen na [ON] (VKLOP) v nastavitvah SYSTEM (SISTEM).)

USB/iPhone

1. Odprite pokrov vrat USB.
2. Priključite napravo USB/iPhone z ustreznim kablom.

Povezava MTP

Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino novejših različic, je mogoče povezati z enoto prek MTP, z uporabo kabla, ki je priložen napravi Android. Vendar pa glede na priključeno napravo, različico operacijskega sistema ali število datotek v napravi morda ne bo mogoče predvajati zvočnih datotek/pesmi prek MTP.

OPOMBA
Če uporabljate povezavo MTP, mora biti [USB MTP] nastavljen na [ON] (VKLOP) v nastavitvah SYSTEM (SISTEM).

AUX

1. Vstavite stereo mini vtič v vhodno vtičnico AUX.
2. Pritisnite SRC/OFF, da izberete [AUX IN] kot vir.

Bluetooth povezava

Hkrati je mogoče povezati do dva telefona Bluetooth.

1. Vklopite funkcijo Bluetooth naprave.
2. Izberite ime enote, prikazano na zaslonu naprave.
3. Prepričajte se, da se na tej enoti in napravi prikaže ista 6-mestna številka.
4. Izberite [YES] (DA).

Bluetooth telefon

Osnovne operacije

Namen	Operacija
Sprejem dohodnega klica	Ko prejmete klic, pritisnite kateri koli gumb.
Končanje klica	Pritisnite .
Zavrnitev dohodnega klica	Ko prejmete klic, pritisnite in držite .

Aktiviranje načina glasovnega prepoznavanja

1. Pritisnite in držite , nato govorite v mikrofon, da vnesete glasovne ukaze.

Če želite zapustiti način glasovnega prepoznavanja, pritisnite BAND/.

Vzpostavitev povezave s Pioneer Smart Sync

Pioneer Smart Sync je aplikacija, ki inteligentno združuje vašo najljubšo navtično aplikacijo, sporočila in glasbo na plovilu.

Ne poskušajte upravljati aplikacije med vožnjo. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste s plovilom ustavili na varnem mestu.

1. Vstopite v meni SYSTEM (SISTEM) (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [APP CONTROL] (UPRAVLJANJE APLIKACIJE), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete eno od spodnjih možnosti.
   • Izberite [WIRED] (ŽIČNO) za povezavo USB.
   • Izberite [BLUETOOTH] za povezavo Bluetooth.
4. Obrnite gumb M.C., da izberete [AUTO APP CONN] (SAMODEJNA POVEZAVA APLIKACIJE), nato pritisnite za potrditev.
5. Obrnite gumb M.C., da izberete [ON] (VKLOP), nato pritisnite za potrditev.
6. Povežite to enoto z mobilno napravo prek USB ali Bluetooth. Pioneer Smart Sync na napravi iPhone/Android se zažene samodejno.

OPOMBA
Ne glede na to, ali je nastavitev [AUTO APP CONN] (SAMODEJNA POVEZAVA APLIKACIJE) nastavljena na [ON] (VKLOP) ali [OFF] (IZKLOP), lahko za zagon Pioneer Smart Sync izvedete tudi naslednje:

• Za naprave, ki niso naprave Android, povezane prek USB, pritisnite SRC/OFF, da izberete kateri koli vir, nato pritisnite in držite gumb M.C..
• Za iPhone zaženite Pioneer Smart Sync na mobilni napravi.

Poslušanje Spotify^®

(Ni na voljo, ko je [USB MTP] nastavljen na [ON] (VKLOP) v nastavitvah SYSTEM (SISTEM).)

Pred uporabo posodobite vdelano programsko opremo aplikacije Spotify na najnovejšo različico.
Preden začnete, povežite to enoto z mobilno napravo prek USB (samo iPhone) ali Bluetooth.

1. Vstopite v meni SYSTEM (SISTEM) (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [APP CONTROL] (UPRAVLJANJE APLIKACIJE), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete eno od spodnjih možnosti.
   • Izberite [WIRED] (ŽIČNO) za povezavo USB.
   • Izberite [BLUETOOTH] za povezavo Bluetooth.
4. Pritisnite SRC/OFF, da izberete [SPOTIFY].
5. Zaženite aplikacijo Spotify na mobilni napravi in začnite predvajanje.

Izjava o skladnosti v zvezi z Direktivo o radijski opremi 2014/53/EU

Proizvajalec:
Pioneer Corporation
28-8, Honkomagome 2-chome, Bunkyo-ku, Tokyo 113-0021, Japan

Predstavnik in uvoznik v EU:
Pioneer Europe NV
Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium
http://www.pioneer-car.eu

[*] MVH-MS510BT

Pioneer izjavlja, da je vrsta radijske opreme [*] v skladu z Direktivo 2014/53/EU.

Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.pioneer-car.eu/compliance

Reference

• Car GPS Navigation – Multimedia Receiver – Digital Bass Control | Pioneer
• App Store - Apple
• Google Play
• Car GPS Navigation – Multimedia Receiver – Digital Bass Control | Pioneer
• Product Compliance Documents | Pioneer

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Pioneer MVH-MS510BT - Vodnik za hiter začetek uporabe digitalnega medijskega sprejemnika za plovila

Razpoložljivi jeziki
