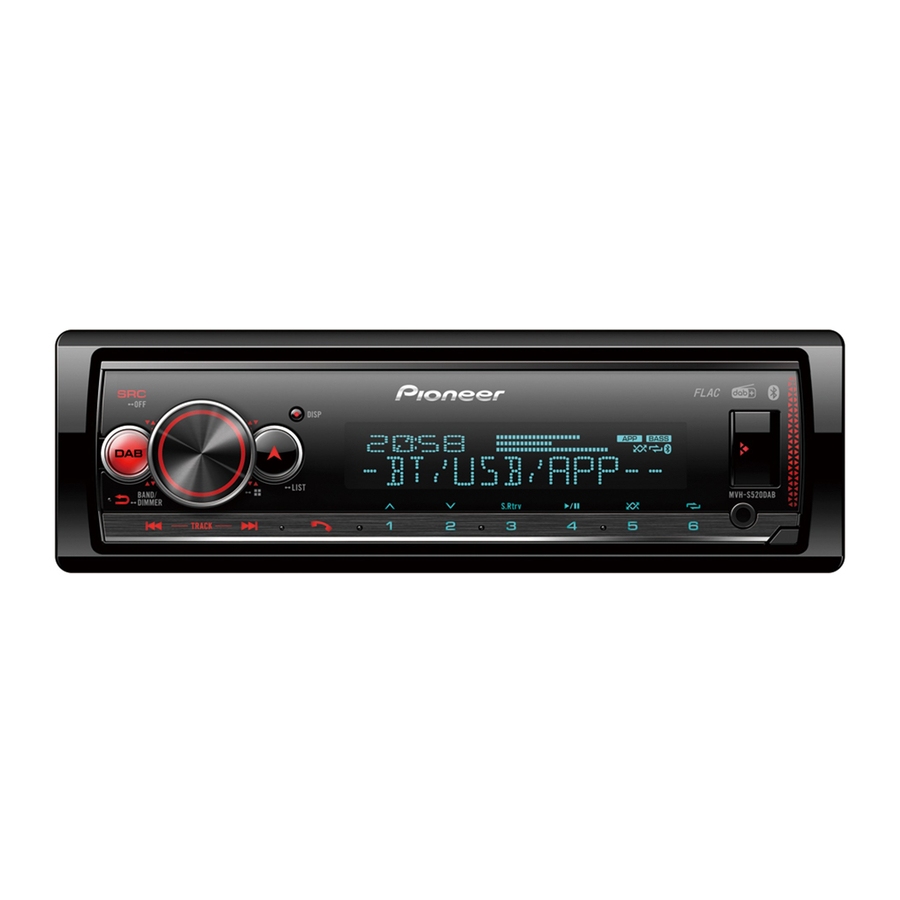

Pioneer MVH-S520DAB - Vodnik za hiter začetek digitalnega medijskega sprejemnika

Preden začnete

Ta vodnik vas bo vodil skozi osnovne funkcije te enote.
Za podrobnosti si oglejte navodila za uporabo, ki so shranjena na spletnem mestu. https://www.pioneer-car.eu/eur/

Za pravilno uporabo preberite ta vodnik, preden začnete uporabljati ta izdelek. Posebej pomembno je, da preberete in upoštevate OPOZORILA in PREVIDNOSTNE UKREPE v tem vodniku. Vodnik shranite na varnem in dostopnem mestu za prihodnjo uporabo.

Če želite ta izdelek zavreči, ga ne mešajte z običajnimi gospodinjskimi odpadki. Obstaja ločen sistem zbiranja rabljenih elektronskih izdelkov v skladu z zakonodajo, ki zahteva ustrezno obdelavo, predelavo in recikliranje.

Zasebna gospodinjstva v državah članicah EU, v Švici in na Norveškem lahko svoje rabljene elektronske izdelke brezplačno vrnejo na določena zbirna mesta ali prodajalcu (če kupite podobnega novega).
Za države, ki niso omenjene zgoraj, se za pravilen način odstranjevanja obrnite na lokalne oblasti. S tem boste zagotovili, da bo vaš zavrženi izdelek deležen potrebne obdelave, predelave in recikliranja ter tako preprečili morebitne negativne učinke na okolje in zdravje ljudi.

• Ne poskušajte sami namestiti ali servisirati tega izdelka. Namestitev ali servisiranje tega izdelka s strani oseb brez usposabljanja in izkušenj z elektronsko opremo in avtomobilsko opremo je lahko nevarno in vas lahko izpostavi nevarnosti električnega udara, poškodb ali drugih nevarnosti.
• Ne poskušajte upravljati enote med vožnjo. Preden poskusite uporabiti kontrole na napravi, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

• Ne dovolite, da bi ta enota prišla v stik z vlago in/ali tekočinami. Lahko pride do električnega udara. Prav tako lahko pride do poškodb te enote, dima in pregrevanja zaradi stika s tekočinami.
• Glasnost vedno nastavite dovolj nizko, da boste slišali zunanje zvoke.
• Pioneer CarStereo-Pass je namenjen samo uporabi v Nemčiji.
• Ta izdelek je ocenjen v zmernih in tropskih klimatskih pogojih v skladu z varnostnimi zahtevami za avdio, video in podobne elektronske naprave, IEC 60065.

Če imate težave
Če ta enota ne deluje pravilno, se obrnite na svojega prodajalca ali najbližjo pooblaščeno servisno postajo PIONEER.

Povezave

V nadaljevanju "NW" predstavlja omrežni način (network mode), "STD" pa standardni način (standard mode). Glede na vzpostavljene povezave spremenite način zvočnika v standardni način (STD) ali omrežni način (NW).

• Če to enoto nameščate v vozilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici, lahko pride do izpraznitve akumulatorja, če rdečega kabla ne priključite na priključek, ki zazna delovanje kontaktnega ključa.

• Uporaba te enote v pogojih, ki niso navedeni v nadaljevanju, lahko povzroči požar ali okvaro.
  • Vozila z 12-voltno baterijo in negativno ozemljitvijo.
  • Ko se izhod zvočnika uporablja za 4 kanale, uporabite zvočnike nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
  • Ko se izhod zadnjega zvočnika uporablja za 2 Ω nizkotonca, uporabite zvočnike nad 70 W (največja vhodna moč).
    * Za način povezave si oglejte povezave.
• Da bi preprečili kratek stik, pregrevanje ali okvaro, natančno upoštevajte spodnja navodila.
  • Pred namestitvijo odklopite negativni pol akumulatorja.
  • Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Z lepilnim trakom ovijte žice, ki pridejo v stik s kovinskimi deli, da jih zaščitite.
  • Vse kable namestite stran od gibljivih delov, kot so prestavna ročica in vodila sedežev.
  • Vse kable namestite stran od vročih mest, kot je v bližini izhoda grelnika.
  • Ne priključujte rumenega kabla na akumulator tako, da ga napeljete skozi luknjo v motornem prostoru.
  • Vse odklopljene kabelske priključke prekrijte z izolirnim trakom.
  • Ne skrajšujte kablov.
  • Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi si delili napajanje z drugimi napravami. Tokovna zmogljivost kabla je omejena. − Uporabite varovalko predpisane vrednosti.
  • Nikoli ne povežite negativnega kabla zvočnika neposredno z zemljo.
  • Nikoli ne povezujte negativnih kablov več zvočnikov skupaj.
• Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Ta kabel priključite na sistemski daljinski upravljalnik zunanjega ojačevalnika moči ali na krmilni priključek releja avtomatske antene vozila (maks. 300 mA 12 V DC). Če je vozilo opremljeno s stekleno anteno, jo priključite na priključek za napajanje ojačevalnika antene.
• Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek avtomatske antene. To lahko povzroči izpraznitev akumulatorja ali okvaro.
• Grafični simbol na izdelku pomeni enosmerni tok.

Ta enota

1. Mikrofon (3 m)
2. Vhod za anteno DAB
   Za sprejem signalov DAB priključite anteno DAB (AN-DAB1) (naprodaj posebej) na enoto.
3. Vhod za napajalni kabel
4. Vhod za mikrofon
5. Zadnji izhod (STD) ali srednjetonski izhod (NW)
6. Sprednji izhod (STD) ali visokotonski izhod (NW)
7. Vhod za anteno
8. Varovalka (10 A)
9. Žični daljinski vhod
   Priključek za žično daljinsko upravljanje je mogoče priključiti (naprodaj posebej).
10. Izhod za nizkotonec

Napajalni kabel

1. Na vhod napajalnega kabla
2. Glede na vrsto vozila se funkcija in lahko razlikuje. V tem primeru obvezno priključite na in na .
3. Rumena
   Rezerva (ali dodatna oprema)
4. Rumena
   Priključite na priključek za stalno napajanje 12 V.
5. Rdeča
   Dodatna oprema (ali rezerva)
6. Rdeča
   Priključite na priključek, ki ga nadzira kontaktno stikalo (12 V DC).
7. Priključite žice iste barve drug na drugega.
8. Črna (ozemljitev ohišja)
9. Modra/bela
   Položaj priključka ISO se razlikuje glede na vrsto vozila. Priključite in , ko je Pin 5 tip za nadzor antene. Pri drugi vrsti vozila nikoli ne priključite in .
10. Modra/bela
    Priključite na priključek za nadzor sistema ojačevalnika moči (maks. 300 mA 12 V DC).
11. Modra/bela
    Priključite na krmilni priključek releja avtomatske antene (maks. 300 mA 12 V DC).
12. Žice zvočnikov
    Bela: Spredaj levo (STD) ali visokotonsko levo (NW)
    Bela/črna: Spredaj levo (STD) ali visokotonsko levo (NW)
    Siva: Spredaj desno (STD) ali visokotonsko desno (NW)
    Siva/črna: Spredaj desno (STD) ali visokotonsko desno (NW)
    Zelena: Zadaj levo (STD) ali srednjetonsko levo (NW)
    Zelena/črna: Zadaj levo (STD) ali srednjetonsko levo (NW)
    Vijolična: Zadaj desno (STD) ali srednjetonsko desno (NW)
    Vijolična/črna: Zadaj desno (STD) ali srednjetonsko desno (NW)
13. Oranžna/bela
    Priključite na signal osvetlitve avtomobila.
14. Priključek ISO
    V nekaterih vozilih je lahko priključek ISO razdeljen na dva. V tem primeru se prepričajte, da ste priključili oba priključka.

OPOMBE

• Spremenite začetni meni te enote. Glejte [REAR-SP]. Izhod za nizkotonec te enote je mono.
• Če uporabljate nizkotonec z 2 Ω, se prepričajte, da ste nizkotonec priključili na vijolične in vijolično/črne žice te enote. Ne priključujte ničesar na zelene in zeleno/črne žice.

Ojačevalnik moči

(naprodaj posebej)

Te povezave izvedite, ko uporabljate dodatni ojačevalnik.

1. Sistemski daljinski upravljalnik
   Priključite na modro/beli kabel.
2. Ojačevalnik moči (naprodaj posebej)
3. Povežite s kabli RCA (naprodaj posebej)
4. Na zadnji izhod (STD) ali srednjetonski izhod (NW)
5. Zadnji zvočnik (STD) ali srednjetonski zvočnik (NW)
6. Na sprednji izhod (STD) ali visokotonski izhod (NW)
7. Sprednji zvočnik (STD) ali visokotonski zvočnik (NW)
8. Na izhod za nizkotonec
9. Nizkotonec

Namestitev

• Pred končno namestitvijo preverite vse povezave in sisteme.
• Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči okvare.
• Če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu, se posvetujte s svojim prodajalcem.
• Ne nameščajte te enote tam, kjer:
  • lahko ovira delovanje vozila.
  • lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
• To enoto namestite stran od vročih mest, kot je v bližini izhoda grelnika.
• Optimalna zmogljivost je dosežena, ko je enota nameščena pod kotom manj kot 60°.


• Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne blokirajo zračnikov.


Namestitev DIN

1. Vstavite priloženo montažno pušo v armaturno ploščo.
2. Pritrdite montažno pušo tako, da z izvijačem upognete kovinske jezičke (90°) na svoje mesto.

   1. Armaturna plošča
   2. Montažna puša
      • Prepričajte se, da je enota varno nameščena na svoje mesto. Nestabilna namestitev lahko povzroči preskakovanje ali druge okvare.

Ko ne uporabljate priložene montažne puše

1. Določite ustrezen položaj, kjer se luknje na nosilcu in strani enote ujemajo.


2. Privijte dva vijaka na vsaki strani.

   1. Vijačni vijak (5 mm × 9 mm, ni priložen izdelku)
   2. Montažni nosilec
   3. Armaturna plošča ali konzola

Odstranjevanje enote (nameščene s priloženo montažno pušo)

1. Odstranite okrasni obroč.

   1. Okrasni obroč
   2. Zarezan jeziček
      • Sprostitev sprednje plošče omogoča lažji dostop do okrasnega obroča.
      • Pri ponovnem pritrjevanju okrasnega obroča usmerite stran z zarezo navzdol.
2. Vstavite priložena ključa za izvleček na obe strani enote, dokler se ne zaskoči.
3. Izvlecite enoto iz armaturne plošče.


Namestitev mikrofona

Mikrofon mora biti nameščen neposredno pred voznikom na primerni razdalji, da jasno zajame njegov glas.

Izjemno nevarno je, če se kabel mikrofona ovije okoli volanskega droga ali prestavne ročice. Prepričajte se, da ste mikrofon namestili tako, da ne bo oviral vožnje. Priporočljivo je, da za ureditev kabla uporabite sponke (naprodaj posebej).

OPOMBA
Odvisno od modela vozila je lahko dolžina kabla mikrofona prekratka, če mikrofon namestite na senčnik. V takšnih primerih namestite mikrofon na volanski drog.

Namestitev na senčnik

1. Namestite kabel mikrofona v utor.

   1. Kabel mikrofona
   2. Utor
2. Namestite sponko mikrofona na senčnik.
   Spuščanje senčnika zmanjša stopnjo prepoznavanja glasu.

   1. Sponka mikrofona

Namestitev na volanski drog

1. Potisnite podstavek mikrofona, da ga ločite od sponke mikrofona.

   1. Mikrofon
   2. Sponka mikrofona
   3. Podstavek mikrofona
2. Namestite mikrofon na zadnjo stran volanskega droga.

   1. Dvostranski lepilni trak

Osnovno upravljanje

MVH-S520DAB

O glavnem meniju

V glavnem meniju lahko prilagodite različne nastavitve.

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.

• FUNCTION settings (nastavitve FUNKCIJE)
• AUDIO settings (nastavitve ZVOKA)
• SYSTEM settings (nastavitve SISTEMA)
• ILLUMINATION settings (nastavitve OSVETLITVE)

3. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Operacija
Vklop	Pritisnite SRC/OFF za vklop. Pritisnite in držite SRC/OFF za izklop.
Prilagoditev glasnosti	Obrnite gumb M.C..
Izbira vira	Večkrat pritisnite SRC/OFF.
Sprememba informacij na zaslonu	Večkrat pritisnite DISP.
Vrnitev na prejšnji zaslon/seznam	Pritisnite BAND/ .
Vrnitev na običajni zaslon iz menija	Pritisnite in držite BAND/.
Sprememba svetlosti zaslona	Pritisnite in držite BAND/.

Nastavitev

Ko po namestitvi vklopite kontaktno ključavnico, se na zaslonu prikaže meni za nastavitev.

Ne uporabljajte enote v standardnem načinu, ko je nanjo priključen sistem zvočnikov za omrežni način. Ne uporabljajte enote v omrežnem načinu, ko je nanjo priključen sistem zvočnikov za standardni način. To lahko povzroči poškodbe zvočnikov.

1. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.
   Če želite nadaljevati z naslednjo možnostjo menija, morate potrditi svojo izbiro.

Element menija	Opis
LANGUAGE (JEZIK) [ENG](angleščina), [РУС](ruščina), [TUR](turščina), [FRA](francoščina), [DEU](nemščina)	Izberite jezik za prikaz besedilnih informacij iz stisnjene zvočne datoteke.
CLOCK SET (NASTAVITEV URE)	Nastavite uro. Obrnite gumb M.C., da nastavite uro, nato pritisnite za potrditev. Kazalnik se samodejno premakne na nastavitev minut. Obrnite gumb M.C., da nastavite minute, nato pritisnite za potrditev.
FM STEP (KORAK FM) [100], [50]	Izberite korak uglaševanja FM s 100 kHz ali 50 kHz.
DAB ANT PW (NAPAJANJE ANTENE DAB) [ON] (VKLOP)	Napajanje antene DAB. Izberite to možnost, če z enoto uporabljate dodatno anteno DAB (AN-DAB1, naprodaj posebej).
[OFF] (IZKLOP)	Antena DAB ni napajana. Izberite to možnost, če uporabljate pasivno anteno brez ojačevalnika.
SPEAKER MODE (NAČIN ZVOČNIKA) [STANDARD], [NETWORK] (OMREŽJE)	Preklopite med dvema načinoma delovanja: dvosmerni omrežni način (NETWORK) in standardni način (STANDARD) glede na vzpostavljene povezave. Ko izberete ustrezen način, obrnite gumb M.C., da izberete [YES] (DA), nato pritisnite za potrditev. Meni za nastavitev ne morete dokončati brez nastavitve [SPEAKER MODE] (NAČIN ZVOČNIKA).

2. Prikaže se [QUIT:YES] (IZHOD:DA).
   Če se želite vrniti na prvi element menija za nastavitev, obrnite gumb M.C., da izberete [QUIT:NO] (IZHOD:NE), nato pritisnite za potrditev.
3. Pritisnite gumb M.C., da potrdite nastavitve.
   Na zaslonu se prikaže [UPDATING LIST] (POSODABLJANJE SEZNAMA) in seznam storitev bo posodobljen.

Upravljanje sprejemnika

Sprejem prednastavljenih postaj

1. Pritisnite SRC/OFF, da izberete [RADIO].
2. Pritisnite BAND/ za izbiro frekvenčnega pasu.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. Pritisnite številčni gumb (1/ do 6/).

Pomnilnik najboljših postaj (BSM)

1. Po izbiri frekvenčnega pasu pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [FUNCTION] (FUNKCIJA), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

1. Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite enega od številčnih gumbov (1/ do 6/), dokler ne preneha utripati.

Upravljanje USB/iPhone®/AUX

(Vir iPhone ni na voljo, ko je [USB MTP] v sistemskih nastavitvah nastavljen na [ON] (VKLOP).)

USB/iPhone

1. Odprite pokrov vrat USB.
2. Priključite napravo USB/iPhone z ustreznim kablom.

Povezava MTP
Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino novejših različic, lahko povežete z enoto prek protokola MTP s kablom, ki je priložen napravi Android. Vendar pa glede na povezano napravo, različico operacijskega sistema ali število datotek v napravi morda ne bo mogoče predvajati zvočnih datotek/pesmi prek protokola MTP.
OPOMBA
Če uporabljate povezavo MTP, mora biti [USB MTP] v sistemskih nastavitvah nastavljen na [ON] (VKLOP).

AUX

1. Vstavite stereo mini vtič v vhodni priključek AUX.
2. Pritisnite SRC/OFF, da izberete [AUX IN] (AUX VHOD) kot vir.

Povezava Bluetooth

Hkrati je mogoče povezati do dva telefona Bluetooth.

1. Vklopite funkcijo Bluetooth naprave.
2. Izberite ime enote, prikazano na zaslonu naprave.
3. Prepričajte se, da se na tej enoti in v napravi prikaže ista 6-mestna številka.
4. Izberite [YES] (DA).

Telefon Bluetooth

Osnovne operacije

Namen	Operacija
Odgovor na dohodni klic	Ko prejmete klic, pritisnite kateri koli gumb.
Končanje klica	Pritisnite .
Zavrnitev dohodnega klica	Pritisnite in držite , ko prejmete klic.

Aktiviranje načina prepoznavanja glasu

1. Pritisnite in držite , nato govorite v mikrofon, da vnesete glasovne ukaze.
   Če želite zapustiti način prepoznavanja glasu, pritisnite BAND/.

Vzpostavitev povezave s programom Pioneer Smart Sync

Pioneer Smart Sync je aplikacija, ki inteligentno združuje vaše zemljevide, sporočila in glasbo v vozilu.

Med vožnjo ne poskušajte upravljati aplikacije. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

1. Vstopite v meni SYSTEM (SISTEM) (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [APP CONTROL] (UPRAVLJANJE APLIKACIJE), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete eno od spodnjih možnosti.
   • Izberite [WIRED] (ŽIČNO) za povezavo USB.
   • Izberite [BLUETOOTH] za povezavo Bluetooth.
4. Obrnite gumb M.C., da izberete [AUTO APP CONN] (SAMODEJNA POVEZAVA APLIKACIJE), nato pritisnite za potrditev.
5. Obrnite gumb M.C., da izberete [ON] (VKLOP), nato pritisnite za potrditev.
6. Povežite to enoto z mobilno napravo prek USB ali Bluetooth.
   Pioneer Smart Sync v napravi iPhone/Android se zažene samodejno.

OPOMBA
Ne glede na to, ali je nastavitev [AUTO APP CONN] (SAMODEJNA POVEZAVA APLIKACIJE) nastavljena na [ON] (VKLOP) ali [OFF] (IZKLOP), lahko za zagon programa Pioneer Smart Sync izvedete tudi naslednje.

• Za naprave, ki niso naprave Android, povezane prek USB, pritisnite SRC/OFF, da izberete kateri koli vir, nato pritisnite in držite gumb M.C..
• Za iPhone zaženite Pioneer Smart Sync v mobilni napravi.

Poslušanje Spotify®

(Ni na voljo, ko je [USB MTP] nastavljen na [ON] (VKLOPLJENO) v nastavitvah SISTEMA.)
Pred uporabo posodobite vdelano programsko opremo aplikacije Spotify na najnovejšo različico.
Preden začnete, povežite to enoto z mobilno napravo prek USB (samo iPhone) ali Bluetooth.

1. Vstopite v meni SYSTEM (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [APP CONTROL] (NADZOR APLIKACIJE), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete eno od spodnjih možnosti.
   • Izberite [WIRED] (ŽIČNO) za povezavo USB.
   • Izberite [BLUETOOTH] za povezavo Bluetooth.
4. Pritisnite SRC/OFF, da izberete [SPOTIFY].
5. Zaženite aplikacijo Spotify na mobilni napravi in začnite predvajanje.

Reference

• Avtomobilska GPS navigacija – Multimedijski sprejemnik – Digitalni nadzor nizkih tonov | Pioneer
• App Store - Apple
• Google Play

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Pioneer MVH-S520DAB - Vodnik za hiter začetek digitalnega medijskega sprejemnika

Razpoložljivi jeziki
