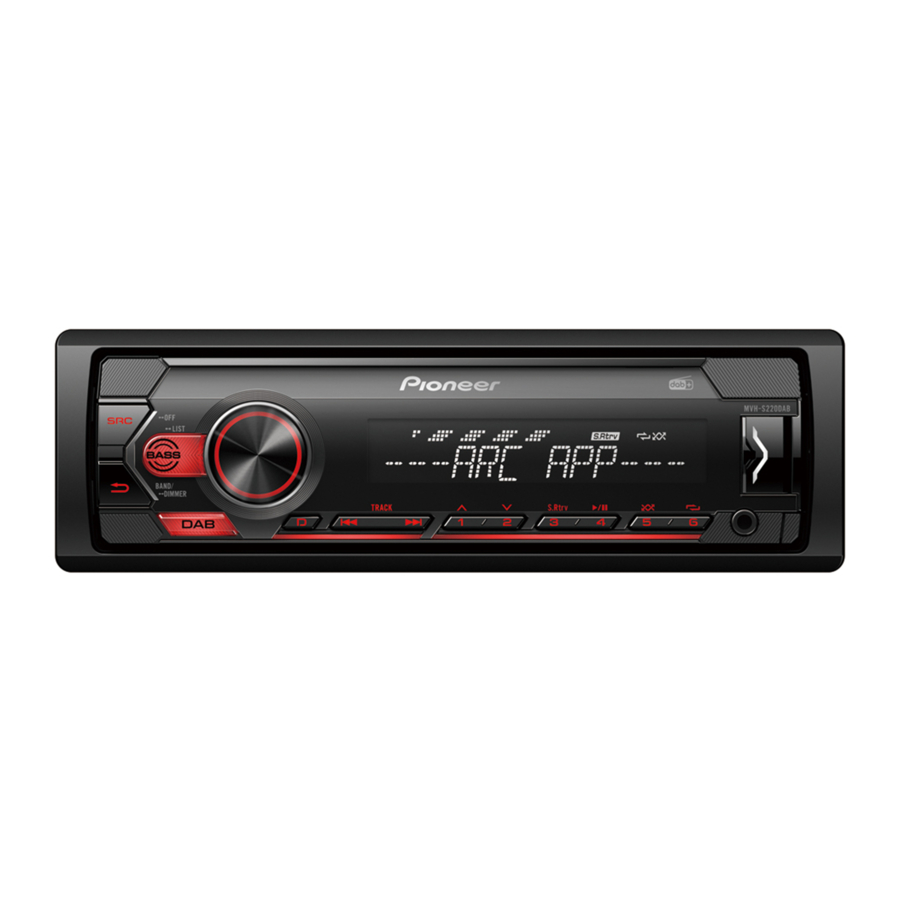

Pioneer MVH-S220DAB - Digitális médiavevő Gyors üzembe helyezési útmutató

Mielőtt elkezdené

Köszönjük, hogy megvásárolta ezt a PIONEER terméket!
A megfelelő használat érdekében kérjük, olvassa el ezt az útmutatót a termék használata előtt. Különösen fontos, hogy elolvassa és betartsa a FIGYELMEZTETÉSeket és ÓVINTÉZKEDÉSeket ebben az útmutatóban. Kérjük, őrizze meg az útmutatót biztonságos és hozzáférhető helyen a későbbi használatra.

Ha meg szeretne szabadulni ettől a terméktől, ne keverje a háztartási hulladékkal. A használt elektronikai termékekre külön gyűjtési rendszer vonatkozik a jogszabályoknak megfelelően, amelyek megfelelő kezelést, hasznosítást és újrahasznosítást írnak elő.

Az EU tagállamaiban, Svájcban és Norvégiában élő magánháztartások ingyenesen visszavihetik használt elektronikai termékeiket a kijelölt gyűjtőhelyekre vagy egy kiskereskedőhöz (ha hasonló újat vásárolnak).

A fent nem említett országok esetében kérjük, forduljon a helyi hatóságokhoz a megfelelő ártalmatlanítási módszerrel kapcsolatban. Ezzel biztosítja, hogy a leselejtezett termék a szükséges kezelésen, hasznosításon és újrahasznosításon menjen keresztül, és így megelőzze a környezetre és az emberi egészségre gyakorolt potenciális negatív hatásokat.

• Ne kísérelje meg saját maga beszerelni vagy szervizelni ezt a terméket. A termék olyan személyek általi beszerelése vagy szervizelése, akik nem rendelkeznek elektronikai berendezésekkel és autóipari tartozékokkal kapcsolatos képzéssel és tapasztalattal, veszélyes lehet, és áramütés, sérülés vagy egyéb veszélyek kockázatának teheti ki Önt.
• Ne kísérelje meg a készülék használatát vezetés közben. Győződjön meg arról, hogy lehúzódik az útról, és biztonságos helyen parkolja le járművét, mielőtt megpróbálná használni a készülék kezelőszerveit.

• Ne engedje, hogy ez a készülék nedvességgel és/vagy folyadékkal érintkezzen. Áramütés következhet be. Ezenkívül a folyadékokkal való érintkezés a készülék károsodását, füstöt és túlmelegedést okozhat.
• Mindig tartsa a hangerőt elég alacsonyan ahhoz, hogy hallja a külső hangokat.
• A Pioneer CarStereo-Pass csak Németországban használható.
• Ezt a terméket mérsékelt és trópusi éghajlati viszonyok között értékelték az Audio, video és hasonló elektronikus készülékek - Biztonsági követelmények, IEC 60065 szabvány szerint.

Ha problémái vannak

Ha a készülék nem működik megfelelően, kérjük, forduljon a forgalmazóhoz vagy a legközelebbi hivatalos PIONEER szervizhez.

Csatlakozások

• Ha ezt a készüléket olyan járműbe szereli be, amelynek gyújtáskapcsolóján nincs ACC (tartozék) állás, a piros kábelnek a gyújtáskulcs működését érzékelő csatlakozóhoz való csatlakoztatásának elmulasztása az akkumulátor lemerülését okozhatja.

• A készülék a következőktől eltérő körülmények közötti használata tüzet vagy meghibásodást okozhat.
  • 12 voltos akkumulátorral és negatív földeléssel rendelkező járművek.
  • Ha a hangszórókimenetet 4 csatorna használja, használjon 50 W-nál nagyobb (maximális bemeneti teljesítményű) és 4 Ω és 8 Ω közötti (impedancia értékű) hangszórókat. Ne használjon 1 Ω és 3 Ω közötti hangszórókat ehhez a készülékhez.
  • Ha a hátsó hangszórókimenetet 2 Ω mélysugárzó használja, használjon 70 W-nál nagyobb (maximális bemeneti teljesítményű) hangszórókat.
    * A csatlakoztatási módszerrel kapcsolatban lásd a csatlakozásokat.
• A rövidzárlat, a túlmelegedés vagy a meghibásodás elkerülése érdekében feltétlenül kövesse az alábbi utasításokat.
  • A beszerelés előtt húzza ki az akkumulátor negatív pólusát.
  • Rögzítse a vezetékeket kábelbilincsekkel vagy ragasztószalaggal. Tekerjen ragasztószalagot a fém alkatrészekkel érintkező vezetékek köré a vezetékek védelme érdekében.
  • Helyezze el az összes kábelt a mozgó alkatrészektől, például a sebességváltó kartól és az ülés sínektől távol.
  • Helyezze el az összes kábelt a forró helyektől, például a fűtőtest kimenetének közeléből távol.
  • Ne csatlakoztassa a sárga kábelt az akkumulátorhoz úgy, hogy átvezeti a motortérbe vezető lyukon.
  • Fedje le a leválasztott kábelcsatlakozókat szigetelőszalaggal.
  • Ne rövidítse le a kábeleket.
  • Soha ne vágja el a készülék tápkábelének szigetelését, hogy megossza az áramot más eszközökkel. A kábel áramkapacitása korlátozott.
  • Használjon az előírt névleges értékű biztosítékot.
  • Soha ne kösse a negatív hangszórókábelt közvetlenül a földhöz.
  • Soha ne kössön össze több hangszóró negatív kábelét.

• Amikor ez a készülék be van kapcsolva, vezérlőjelek kerülnek küldésre a kék/fehér kábelen keresztül. Csatlakoztassa ezt a kábelt egy külső erősítő rendszer távirányítójához vagy a jármű automatikus antenna relé vezérlő csatlakozójához (max. 300mA 12 V DC). Ha a jármű üvegantennával van felszerelve, csatlakoztassa az antennaerősítő tápcsatlakozójához.
• Soha ne csatlakoztassa a kék/fehér kábelt egy külső erősítő tápcsatlakozójához. Továbbá soha ne csatlakoztassa az automatikus antenna tápcsatlakozójához. Ez az akkumulátor lemerülését vagy meghibásodást okozhat.
• A fekete kábel a föld. A készülék és más berendezések (különösen a nagy áramfelvételű termékek, például az erősítők) földkábeleit külön kell bekötni. Ha nem, a véletlen leválás tüzet vagy meghibásodást okozhat.
• A terméken elhelyezett grafikus szimbólum egyenáramot jelent.
• Az RCA előkimenetek beállításán kívüli funkció- és hangbeállítások a memóriában tárolódnak, ha a készüléket leválasztják a tápegységről.

Ez a készülék

1. DAB antenna bemenet
   A DAB jelek vételére csatlakoztasson egy DAB antennát (AN-DAB1) (külön megvásárolható) a készülékhez.
2. Tápkábel bemenet
3. Hátsó kimenet vagy mélysugárzó kimenet
4. Első kimenet
5. Antenna bemenet
6. Biztosíték (10 A)
7. Vezetékes távirányító bemenet
   Vezetékes távirányító adapter csatlakoztatható (külön megvásárolható).

Tápkábel

1. A tápkábel bemenetéhez
2. A jármű típusától függően a és a funkciója eltérő lehet. Ebben az esetben feltétlenül csatlakoztassa a -t a -hez, és a -t a -hez.
3. Sárga
   Tartalék (vagy tartozék)
4. Sárga
   Csatlakoztassa az állandó 12 V-os tápcsatlakozóhoz.
5. Piros
   Tartozék (vagy tartalék)
6. Piros
   Csatlakoztassa a gyújtáskapcsoló által vezérelt csatlakozóhoz (12 V DC).
7. Csatlakoztassa az azonos színű vezetékeket egymáshoz.
8. Fekete (alvázföld)
9. Kék/fehér
   Az ISO csatlakozó tűpozíciója a jármű típusától függően eltérő. Csatlakoztassa a -t és a -t, ha az 5. tű antenna vezérlő típusú. Más típusú járműben soha ne csatlakoztassa a -t és a -t.
10. Kék/fehér
    Csatlakoztassa az erősítő rendszer vezérlő csatlakozójához (max. 300 mA 12 V DC).
11. Kék/fehér
    Csatlakoztassa az automatikus antenna relé vezérlő csatlakozójához (max. 300 mA 12 V DC).
12. Sárga/fekete
    Ha Mute (némítás) funkcióval rendelkező berendezést használ, kösse ezt a vezetéket a berendezés Audio Mute (audio némítás) vezetékéhez. Ha nem, hagyja az Audio Mute (audio némítás) vezetéket csatlakoztatás nélkül.
13. Hangszóró vezetékek
    Fehér: Bal első
    Fehér/fekete: Bal első
    Szürke: Jobb első
    Szürke/fekete: Jobb első
    Zöld: Bal hátsó vagy mélysugárzó
    Zöld/fekete: Bal hátsó vagy mélysugárzó
    Ibolya: Jobb hátsó vagy mélysugárzó
    Ibolya/fekete: Jobb hátsó vagy mélysugárzó
14. ISO csatlakozó
    Egyes járművekben az ISO csatlakozó két részre osztható. Ebben az esetben feltétlenül csatlakoztassa mindkét csatlakozót.

MEGJEGYZÉSEK

• Módosítsa a készülék kezdeti menüjét. Lásd: [SP-P/O MODE]. A készülék mélysugárzó kimenete monaurális.
• 2 Ω-os mélysugárzó használata esetén feltétlenül csatlakoztassa a mélysugárzót a készülék ibolya és ibolya/fekete vezetékeihez. Ne csatlakoztasson semmit a zöld és zöld/fekete vezetékekhez.

Erősítő (külön megvásárolható)

Végezze el ezeket a csatlakoztatásokat az opcionális erősítő használatakor.

1. Rendszer távirányító
   Csatlakoztassa a kék/fehér kábelhez.
2. Erősítő (külön megvásárolható)
3. Csatlakoztassa RCA kábelekkel (külön megvásárolható)
4. Az első kimenethez
5. Első hangszóró
6. A hátsó kimenethez vagy a mélysugárzó kimenethez
7. Hátsó hangszóró vagy mélysugárzó

Telepítés

• A végleges telepítés előtt ellenőrizze az összes csatlakozást és rendszert.
• Ne használjon engedély nélküli alkatrészeket, mert ez meghibásodást okozhat.
• Forduljon a forgalmazóhoz, ha a telepítéshez lyukak fúrása vagy egyéb módosítások szükségesek a járművön.
• Ne telepítse a készüléket olyan helyre, ahol:
  • zavarhatja a jármű működését.
  • hirtelen megállás következtében sérülést okozhat az utasnak.
• Telepítse a készüléket távol a forró helyektől, például a fűtőtest kimenetének közeléből.
• Optimális teljesítmény érhető el, ha a készüléket 60°-nál kisebb szögben szerelik be.

• A telepítés során a készülék használatakor a megfelelő hőelvezetés biztosítása érdekében ügyeljen arra, hogy elegendő helyet hagyjon a hátsó panel mögött, és tekerje be a laza kábeleket úgy, hogy ne akadályozzák a szellőzőnyílásokat.


DIN rögzítés

1. Helyezze be a mellékelt rögzítőhüvelyt a műszerfalba.
2. Rögzítse a rögzítőhüvelyt úgy, hogy egy csavarhúzóval a fémfüleket (90°) a helyükre hajlítja.

1. Műszerfal
2. Rögzítőhüvely

• Győződjön meg arról, hogy a készülék biztonságosan van rögzítve a helyén. A nem stabil rögzítés kihagyást vagy egyéb hibás működést okozhat.

Ha nem használja a mellékelt rögzítőhüvelyt

1. Határozza meg a megfelelő pozíciót, ahol a konzolon lévő lyukak és a készülék oldala illeszkednek.


2. Húzzon meg két csavart mindkét oldalon.

3. Önmetsző csavar (5 mm × 9 mm, nem tartozék)
4. Rögzítő konzol
5. Műszerfal vagy konzol

A készülék eltávolítása (a mellékelt rögzítőhüvellyel rögzítve)

1. Távolítsa el a díszítőgyűrűt.

2. Díszítőgyűrű
3. Bevágott fül

• Az előlap kioldása megkönnyíti a hozzáférést a díszítőgyűrűhöz.
• A díszítőgyűrű visszahelyezésekor a bevágott füllel ellátott oldalt lefelé irányítsa.

2. Helyezze be a mellékelt eltávolító kulcsokat a készülék mindkét oldalába, amíg a helyükre nem kattannak.
3. Húzza ki a készüléket a műszerfalból.


Alapműveletek

A főmenüről

A főmenüben különböző beállításokat módosíthat.

1. Nyomja meg az M.C. tárcsát a főmenü megjelenítéséhez.
2. Forgassa az M.C. tárcsát az alábbi kategóriák egyikének kiválasztásához, majd nyomja meg a megerősítéshez.

• FUNCTION (FUNKCIÓ) beállítások
• AUDIO (HANG) beállítások
• SYSTEM (RENDSZER) beállítások
• ILLUMINATION (VILÁGÍTÁS) beállítások

3. Forgassa az M.C. tárcsát az opciók kiválasztásához, majd nyomja meg a megerősítéshez.

Gyakran használt műveletek

Cél	Művelet
A készülék bekapcsolása	Nyomja meg az SRC/OFF gombot a készülék bekapcsolásához. Nyomja meg és tartsa lenyomva az SRC/OFF gombot a készülék kikapcsolásához.
A hangerő beállítása	Forgassa az M.C. tárcsát.
Forrás kiválasztása	Nyomja meg többször az SRC/OFF gombot.
A kijelző információinak megváltoztatása	Nyomja meg többször a DISP gombot.
Visszatérés az előző kijelzőre/listára	Nyomja meg a BAND/ gombot.
Visszatérés a normál kijelzőre a menüből	Nyomja meg és tartsa lenyomva a BAND/ gombot.
A kijelző fényerejének megváltoztatása	Nyomja meg és tartsa lenyomva a BAND/ gombot.
A basszus szintjének növelése	Nyomja meg a BASS gombot. A basszus szintjét a [BASS BOOST] menüpontban választhatja ki.

Beállítás

A gyújtáskapcsoló bekapcsolása után a [SET UP:YES] (BEÁLLÍTÁS:IGEN) jelenik meg a kijelzőn.

1. Nyomja meg az M.C. tárcsát.
2. Forgassa az M.C. tárcsát az opciók kiválasztásához, majd nyomja meg a megerősítéshez.
   A következő menüpontra lépéshez meg kell erősítenie a választását.

Menüpont	Leírás
LANGUAGE (NYELV) [ENG](angol), [РУС](orosz) [TUR](török)	Válassza ki a tömörített hangfájlokból származó szöveges információk megjelenítéséhez használt nyelvet.
CLOCK SET (ÓRA BEÁLLÍTÁSA)	Állítsa be az órát. Forgassa az M.C. tárcsát az óra beállításához, majd nyomja meg a megerősítéshez. A jelző automatikusan a perc beállítására vált. Forgassa az M.C. tárcsát a perc beállításához, majd nyomja meg a megerősítéshez.
FM STEP (FM LÉPTETÉS) [100], [50]	Válassza ki az FM hangolási lépést 100 kHz vagy 50 kHz közül.
DAB ANT PW (DAB ANTENNA TÁPELLÁTÁS) [ON] (BE)	Tápellátást biztosít egy DAB antennához. Válassza ezt, ha a készülékkel opcionális DAB antennát (AN-DAB1, külön megvásárolható) használ.
[OFF] (KI)	Nincs tápellátás egy DAB antennához. Válassza ezt, ha passzív antennát használ erősítő nélkül.

3. A [QUIT:YES] (KI:IGEN) jelenik meg, ha az összes beállítás megtörtént. A beállítási menü első eleméhez való visszatéréshez forgassa az M.C. tárcsát a [QUIT:NO] (KI:NEM) kiválasztásához, majd nyomja meg a megerősítéshez.
4. Nyomja meg az M.C. tárcsát a beállítások megerősítéséhez.
   A [UPDATING LIST] (LISTA FRISSÍTÉSE) jelenik meg a kijelzőn, és a szolgáltatáslista frissül.

Hangolóműveletek

Előre beállított állomások vétele

1. Nyomja meg az SRC/OFF gombot a [RADIO] (RÁDIÓ) kiválasztásához.
2. Nyomja meg a BAND/ gombot a sáv kiválasztásához.
   [FM1] [FM2][FM3][MW]/[LW]
3. Nyomjon meg egy számgombot (1/ - 6/).

Legjobb állomások memóriája (BSM)

1. A sáv kiválasztása után nyomja meg az M.C. tárcsát a főmenü megjelenítéséhez.
2. Forgassa az M.C. tárcsát a [FUNCTION] (FUNKCIÓ) kiválasztásához, majd nyomja meg a megerősítéshez.
3. Forgassa az M.C. tárcsát a [BSM] kiválasztásához, majd nyomja meg a megerősítéshez.

Állomások manuális tárolása

1. Amíg a tárolni kívánt állomást fogadja, nyomja meg és tartsa lenyomva az egyik számgombot (1/ - 6/), amíg az villogni nem hagyja abba.

USB/iPod®/AUX műveletek

USB/iPod

1. Nyissa ki az USB port fedelét.
2. Csatlakoztassa az USB eszközt/iPodot egy megfelelő kábellel.

MTP kapcsolat

Az Android OS 4.0 vagy a legtöbb későbbi verziójával telepített eszköz az Android eszközhöz mellékelt kábellel MTP-n keresztül csatlakoztatható a készülékhez. Azonban a csatlakoztatott eszköztől, az operációs rendszer verziójától vagy az eszközön lévő fájlok számától függően előfordulhat, hogy a hangfájlok/dalok nem játszhatók le MTP-n keresztül.
MEGJEGYZÉS
Ha MTP kapcsolatot használ, az [ANDROID WIRED] (ANDROID VEZETÉKES) beállítást [MEMORY] (MEMÓRIA) értékre kell állítani a SYSTEM (RENDSZER) beállításokban.

AUX

1. Dugja be a sztereó mini csatlakozót az AUX bemeneti aljzatba.
2. Nyomja meg az SRC/OFF gombot az [AUX] kiválasztásához forrásként.

Csatlakozás a Pioneer ARC APP alkalmazással

A Pioneer Advanced alkalmazása a kompatibilis okostelefonját egy hatékony érintőképernyős távirányítóvá alakítja.

Ne kísérelje meg az alkalmazás használatát vezetés közben. Győződjön meg arról, hogy lehúzódik az útról, és biztonságos helyen parkolja le járművét, mielőtt megpróbálná használni az alkalmazás vezérlőit.

Csatlakozás Android eszközzel

MEGJEGYZÉS
Ez a funkció kompatibilis az Android 4.1-től 7.1.2-ig futó telefonokkal, és támogatja az AOA (Android Open Accessory) 2.0-t is, de a kompatibilitás az okostelefontól függ.

1. Lépjen be a SYSTEM (RENDSZER) menübe (lásd: "A főmenüről").
2. Forgassa az M.C. tárcsát az [ANDROID WIRED] (ANDROID VEZETÉKES) kiválasztásához, majd nyomja meg a megerősítéshez.
3. Forgassa az M.C. tárcsát az [APP CONTROL] (ALKALMAZÁSVEZÉRLÉS) kiválasztásához, majd nyomja meg a megerősítéshez.
4. Forgassa az M.C. tárcsát a [P.APP AUTO ON] (P.ALKALMAZÁS AUTOMATIKUS BEKAPCSOLÁSA) kiválasztásához, majd nyomja meg a megerősítéshez.
5. Forgassa az M.C. tárcsát az [ON] (BE) kiválasztásához, majd nyomja meg a megerősítéshez. 6 Csatlakoztassa ezt a készüléket az eszközzel USB-n keresztül.
   A Pioneer ARC APP automatikusan elindul az Android eszközön.

Csatlakozás iPhone-nal

1. Csatlakoztassa ezt a készüléket az iPhone-hoz USB-n keresztül.
2. Nyomja meg az SRC/OFF gombot bármely forrás kiválasztásához.
3. Nyomja meg és tartsa lenyomva az M.C. tárcsát.
   A Pioneer ARC APP elindul az iPhone-on.

MEGJEGYZÉS
Ha a kapcsolat sikertelen, indítsa el a Pioneer ARC APP alkalmazást az iPhone-on.

Spotify® hallgatása

(Csak iPhone-ra telepített Spotify-jal kompatibilis)

Használat előtt frissítse a Spotify alkalmazás firmware-jét a legújabb verzióra.

Mielőtt elkezdené, csatlakoztassa ezt az egységet a mobileszközhöz USB-n keresztül (csak iPhone).

1. Nyomja meg az SRC/OFF gombot a [SPOTIFY] kiválasztásához.
2. Indítsa el a Spotify alkalmazást a mobileszközön, és indítsa el a lejátszást.

Megfelelőségi nyilatkozat a 2014/53/EU rádióberendezés-irányelvvel kapcsolatban

Gyártó: Pioneer Corporation 28-8, Honkomagome 2-chome, Bunkyo-ku, Tokyo 113-0021, Japan

EU képviselője és importőre: PIONEER EUROPE NV Haven 1087, K etbergl an 1, B-9120 Melsele, Belgium/Belgique http://www.pioneer-car.eu
