Dymo 1000 - Mwongozo wa Kitengeneza Lebo cha Kielektroniki

Yaliyomo

1 Usambazaji wa umeme
2 Mlango wa kaseti
3 Kusafisha
4 Kubadilisha kaseti
5 Utangulizi
6 Funguo za kazi
7 Onyesho
8 Kuunda lebo yako ya kwanza
9 Alama na herufi maalum
10 Utatuzi wa matatizo
11 Vifaa
12 Pakua mwongozo
13 Katika Lugha Nyingine

Usambazaji wa umeme

Ingiza betri tano za alkali za ukubwa wa AA au betri za nickel-cadmium zinazoweza kuchajiwa tena, ukizingatia alama za polarity. Betri zinazoweza kuchajiwa lazima zichajiwe nje kabla ya matumizi.

Unganisha plagi ya adapta ya AC hapa. Tumia tu adapta iliyopendekezwa. Kuchomeka adapta ya AC hukata betri.
Kumbuka: Betri zinazoweza kuchajiwa hazitachajiwa.

Mlango wa kaseti

Ili kuondoa mlango, bonyeza ndani pale ilipoonyeshwa hapa chini kisha ufungue mlango na uinue. Unapoweka tena, shikilia mlango kwenye pembe iliyoonyeshwa hapa chini na uunganishe vichupo kwenye mlango kwenye nafasi kwenye kesi. Sasa funga mlango, hakikisha kwamba lever inaingia na njia panda kwenye mlango unapo funga.

Kusafisha

Tumia kalamu ya wino au penseli kushikilia kitufe cha kuingiliana.
Bonyeza
Tumia kitambaa cha pamba na pombe kusafisha pande zote za blade ya kikata mara kwa mara.
Angalia na usafishe kichwa cha uchapishaji na roller ya kubana mara kwa mara kwa kutumia kitambaa cha pamba na pombe TU.

Kubadilisha kaseti

Hakikisha mkanda na ribbon vimefundishwa kwenye mdomo wa kaseti na mkanda unapita kati ya nguzo za mwongozo kabla ya kusakinisha.
Hakikisha kuwa swichi hii imewekwa upande wa KULIA kabla ya kusakinisha kaseti. Notch kwenye kaseti itatoshea juu ya swichi ikiwa imewekwa kwa usahihi.

Hakikisha mkanda na ribbon zimewekwa kama inavyoonyeshwa kati ya kichwa cha uchapishaji na roller ya kubana.
Kikata lebo – bonyeza ili kukata lebo iliyochapishwa.
Kichwa cha uchapishaji
Sukuma kwa nguvu hadi kaseti ibonyeze mahali pake.

Utangulizi

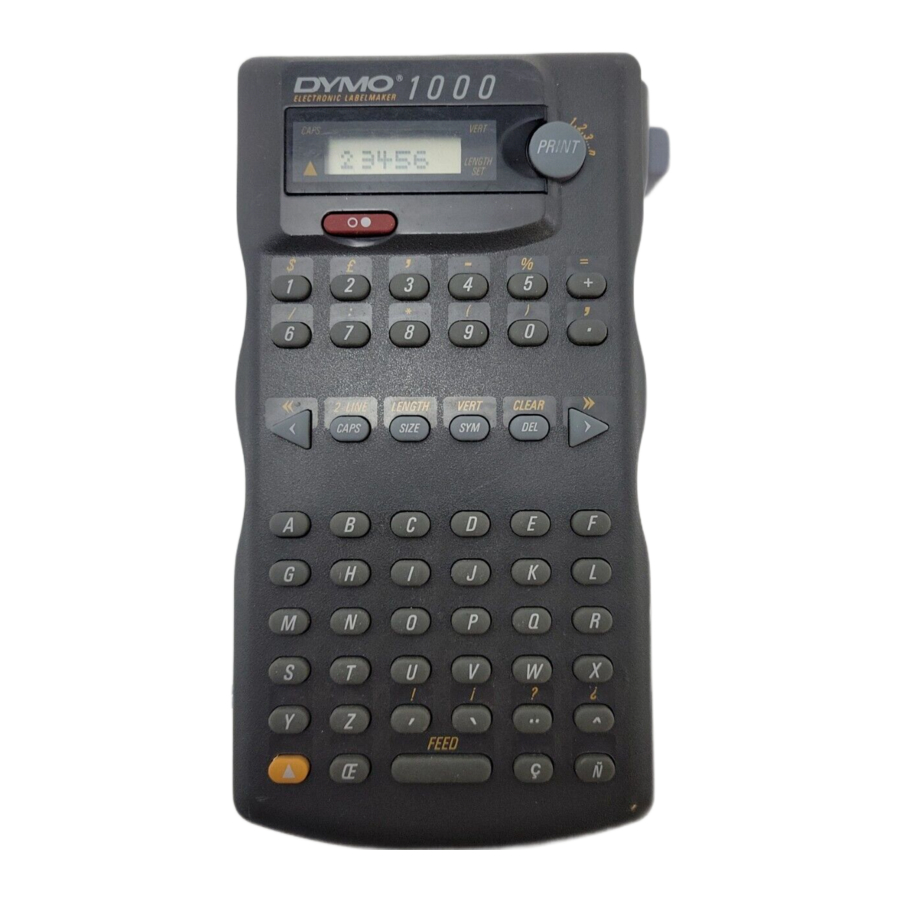

Dymo 1000 Electronic Labelmaker hukuwezesha kuunda aina mbalimbali za lebo za kujibandika za ubora wa juu hadi herufi 100. Kitengeneza Lebo hutumia kaseti za mkanda za upana wa 12mm (1 / 2 ") katika rangi kadhaa za lebo. Upana wa kawaida au maradufu, maandishi kamili na nusu-urefu yanaweza kuchapishwa katika mstari mmoja, au katika nusu-urefu kwenye mistari miwili. Maandishi yanaweza kuwekwa mlalo au na daima huwekwa katikati kwenye lebo.

Funguo za kazi

WASHA/ZIMA (ON/OFF)
Hu washa na kuzima kifaa.

Huzima kiotomatiki baada ya dakika tatu ikiwa hakuna funguo zilizobonyezwa. Lebo ya mwisho iliyoundwa itahifadhiwa na kuonyeshwa wakati itakapowashwa tena.
Kumbuka: Ikiwa betri zitaondolewa kwa zaidi ya sekunde chache, au usambazaji wa umeme wa nje utakatizwa, maandishi na mipangilio yote itapotea. Umeme utakaporejeshwa, onyesho litaonyesha kielekezi kinachomulika (hakuna maandishi) na mipangilio itakuwa urefu kamili, upana wa kawaida, urefu otomatiki, na zimezimwa.

HERUFI KUBWA (CAPITALS)

Bonyeza kwa herufi kubwa (CAPITALS) zote zinazofuata, kama inavyothibitishwa na kiashiria kwenye kona ya juu kushoto ya onyesho.
Bonyeza tena ili kughairi na kurudi kwenye herufi ndogo.

FUNGUA YA SHIFT (SHIFT KEY)

Bonyeza na uachilie kabla ya kubonyeza funguo ya alfabeti ili kutoa herufi KUBWA, kama inavyothibitishwa na kiashiria kwenye kona ya chini kushoto ya onyesho.
Kwa funguo za madhumuni mawili, bonyeza kwanza ili kutoa alama iliyo juu ya funguo.
Kubonyeza wakati imewekwa, itatoa herufi ndogo.

FUTA (DELETE)

Bonyeza ili kufuta herufi iliyo upande wa kushoto wa kielekezi, au kughairi shughuli fulani za funguo za kazi.

FUTA MAANDISHI (CLEAR TEXT) +

Bonyeza ili kufuta maandishi yote na mpangilio wa urefu, lakini acha mipangilio ya ukubwa na mtindo wa uchapishaji bila kubadilika.

FUNGUA ZA KIELEKEZI (CURSOR KEYS)
Funguo hizi husogeza kielekezi kando ya maandishi.

Kubonyeza + au + husogeza kielekezi hadi mwanzo au mwisho wa maandishi. Inapotumiwa pamoja na funguo fulani za kazi, tumia au kuchagua chaguo na < thamani za nambari.
Ili kuingiza herufi kwenye maandishi, tumia au kuweka kielekezi chini ya herufi iliyo upande wa kulia wa sehemu ya kuingiza, kisha uandike herufi zinazohitajika.

UCHAPISHAJI (PRINTING)

Bonyeza ili kuchapisha lebo.
Bonyeza kitufe cha kukata ili kutoa lebo.

FUNGUA YA NAFASI (SPACE KEY)

Bonyeza ili kuingiza nafasi kwenye maandishi.

LISHA (FEED) +

Bonyeza ili kulisha mkanda wa urefu wa 25mm bila kuchapisha.

ALAMA (SYMBOLS)

Bonyeza ili kuchagua alama – tazama 'Alama na herufi maalum'.

UKUBWA WA MAANDISHI (TEXT SIZE)

Bonyeza ili kuonyesha alama zinazowakilisha ukubwa nne za uchapishaji wa maandishi:

	urefu na upana wa kawaida
	urefu wa kawaida, upana mara mbili
	nusu urefu, upana wa kawaida
	nusu urefu, upana mara mbili.

Kielekezi kitawekwa juu ya uteuzi wa sasa.

Bonyeza ili kughairi, au tumia au kusogeza kielekezi juu ya alama ya ukubwa inayohitajika, kisha bonyeza ili kuthibitisha uteuzi, au ili kurekebisha ukubwa mpya na kuchapisha lebo.

MAANDISHI YA MISTARI MIWILI (TWO-LINE TEXT) +
Lebo zilizo na mistari miwili ya maandishi zinaweza kuchapishwa kwenye lebo zenye upana wa 12mm ( 1 / 2 ").

Bonyeza ili kuingiza herufi maalum mahali unapotaka maandishi kukatika, mfano:
Lebo hii ina (This label has) maandishi ya mistari miwili (two line text).
kwenye onyesho itachapishwa kama:

Moja tu (Only one) inaweza kujumuishwa kwenye lebo kwa wakati mmoja.
Bonyeza ili kufuta (to delete), kama kwa herufi za kawaida za maandishi.
Kumbuka: Mistari miwili haiwezi kuchapishwa wima.

MAANDISHI WIMA (VERTICAL TEXT) +

Huzungusha maandishi kwa 90° ili lebo ichapishwe , kama inavyothibitishwa na kiashiria upande wa juu kulia wa onyesho.
Bonyeza tena ili kughairi na kurudi kwenye maandishi ya mlalo.

UREFU WA LEBO (LABEL LENGTH) +
Huonyesha urefu wa sasa wa lebo. Urefu huhesabiwa kiotomatiki, kulingana na urefu wa maandishi kwenye lebo.

Bonyeza ili kughairi urefu bila kubadilisha urefu, au:
tumia au kuongeza (hadi 400mm au 15" max.) au kupunguza urefu kwa hatua za 5mm ( 1 / "). Onyesho litamulika ikiwa utajaribu kufanya lebo iwe fupi kuliko maandishi.
Ikiwa urefu ulioonyeshwa umetanguliwa na alama ya >, urefu tayari umerekebishwa; lebo ni fupi sana kwa maandishi na haitachapishwa. Ama bonyeza kuongeza urefu kwa hatua za < 5mm ( 1 / 5 ") hadi alama ya > itakapotoweka, au bonyeza + ili kughairi urefu uliorekebishwa; lebo sasa ni ndefu ya kutosha kwa maandishi na inaweza kuchapishwa. UREFU (LENGTH)
Bonyeza + tena ili kurekebisha urefu kwa lebo zote zinazofuata kama inavyoonyeshwa kwenye kona ya chini kulia ya onyesho, au
bonyezaili kurekebisha urefu mpya na kuchapisha lebo.
Kubonyeza + kutaghairi urefu uliorekebishwa na kurejesha urefu otomatiki.

UCHAPISHAJI WA KUONGEZA (INCREMENTAL PRINTING) +
Huchapisha lebo kisha huongeza tarakimu ya mwisho ya nambari yoyote kwenye lebo kwa 1, tayari kwa amri inayofuata ya uchapishaji.

Bonyeza ili kuchapisha lebo inayofuata, au + ili kuchapisha lebo inayofuata na kuongeza tena kwa 1.

Onyesho

Onyesho linaonyesha:

Hadi herufi tano za maandishi, pamoja na kielekezi, kwa wakati mmoja. Tumia au kusonga kwenye maandishi.
Viashiria vinne, kimoja katika kila kona – kama inavyoonyeshwa hapo juu.
Onyesho litawaka ikiwa utabonyeza kitufe kisicho sahihi katika mfuatano wa kazi.

Bonyeza ili kutoa lebo.
KUMBUKA: Daima ondoa lebo iliyokatwa kabla ya kuchapisha nyingine.

Kuunda lebo yako ya kwanza

Weka betri au unganisha adapta ya AC, na ingiza kaseti ya tepi.
Bonyeza ili kuwasha.
Andika maandishi yako kwa kutumia vitufe vya alfabeti; kila herufi itaonekana kwenye onyesho. Ukifanya makosa, bonyeza ili kufuta kosa, kisha andika marekebisho.
Bonyeza ili kuchapisha lebo, kisha bonyeza kitufe cha kukata ili kutoa lebo.

Alama na herufi maalum

Herufi za kimataifa
Unaweza kuunda herufi za kimataifa kwa kuchanganya herufi na alama ya matamshi (accent). Alama za matamshi zinazopatikana kwenye kibodi ni ´ ' ¨ na ^. Ili kuongeza alama ya matamshi kwenye herufi, ingiza herufi kwanza, ikifuatiwa mara moja na alama ya matamshi. Kwa mfano, bonyeza 'E' ikifuatiwa na '´' ili kupata é.
Ili kuongeza alama ya matamshi kwenye herufi iliyopo, tumia au kuweka kielekezi chini ya herufi itakayobadilishwa, kisha bonyeza kitufe kinachofaa cha alama ya matamshi.

Alama
Kubonyeza hubadilisha onyesho kuonyesha alama na herufi maalum, ambazo zingine hazipatikani moja kwa moja kutoka kwa kibodi. Onyesho litaonyesha:
a-o? (au a-r? inapopatikana).
Kila herufi huchagua mstari wa herufi tano za alama, kama inavyoonyeshwa kwenye jedwali hapa chini. Kumbuka kuwa baadhi ya alama ngumu zaidi zilizochapishwa zinawakilishwa na alama rahisi kwenye onyesho.
Bonyeza ili kughairi au bonyeza kitufe cha herufi kinachohitajika.
Tumia au ili kuchagua alama.
Bonyeza tena ili kuweka alama kwenye lebo, au bonyeza ili kuiweka na kuchapisha lebo.
Alama
Kumbuka: Safu p, q na r inapopatikana.

Tofauti ya uchapishaji — inaweza kurekebishwa kwa kubonyeza ikifuatiwa na kitufe cha nafasi ili kuonyesha alama tano za utofauti. Tumia au ili kuchagua alama. Bonyeza tena ili kuthibitisha mpangilio. Kiwango cha utofauti kitarudi kwenye mpangilio wa kati wakati Labelmaker imezimwa na kuwashwa tena.

Utatuzi wa matatizo

Hakuna onyesho

hakikisha mashine imewashwa
badilisha betri zilizokwisha au tumia adapta ya AC
hakikisha adapta ya AC imechomekwa na imewashwa.

Hakuna uchapishaji au maandishi duni

badilisha betri zilizokwisha au tumia adapta ya AC
hakikisha kaseti ya tepi imewekwa kwa usahihi na tepi haijakunjwa
badilisha kaseti ya tepi.

Hakuna majibu kwa kitufe cha kuchapisha

urefu wa lebo ni mfupi sana kwa maandishi – bonyeza mpaka > itatoweka au futa urefu uliowekwa
!!!!! kwenye onyesho kunaonyesha kukwama kwa kichapishi. Uchapishaji utakoma na onyesho litarudi katika hali ya kawaida. Fungua sehemu ya kaseti na uondoe kukwama.
inayowaka kwenye onyesho inaonyesha volti za chini za betri. Badilisha betri zilizokwisha au tumia adapta ya AC.

Vifaa

Kaseti za 12mm (¹/₂")
Nyeusi/Nyeupe 45010
Bluu/Nyeupe 45011
Nyekundu/Nyeupe 45012
Nyeusi/Nyeupe 45013
Bluu/Nyeupe 45014
Nyekundu/Nyeupe 45015
Nyeusi/Bluu 45016
Nyeusi/Nyekundu 45017
Nyeusi/Njano 45018
Nyeusi/Kijani 45019
Kikata Mbadala 15030
Sanduku la Kubeba 15010
Adapta ya AC 40030

Bidhaa hii imeundwa kulingana na viwango vifuatavyo vya kimataifa:

EN 60950 IEC 950 UL 1950	Maelezo ya usalama wa vifaa vya teknolojia ya habari pamoja na vifaa vya biashara vya umeme
EN 55022 Darasa B	Maelezo ya mipaka na mbinu za kupima sifa za kuingiliwa kwa redio za vifaa vya teknolojia ya habari.
FCC pt15 Sehemu ndogo ya B Darasa B	Tume ya mawasiliano ya shirikisho utoaji wa masafa ya redio.
Imeandikwa na	DAW Publications, Cambridge
