VOLTCRAFT IR-380 - Mwongozo wa Kipima Joto cha Infraredi

Matumizi yaliyokusudiwa

Kifaa hiki hutumika kwa kupima joto bila kugusa. Huamua joto kwa wingi wa nishati ya infraredi inayotolewa na kitu na uwezo wake wa kutoa nishati hiyo. Ni muhimu sana kwa kupima joto la vitu moto, vigumu kufikia au vinavyosonga.

Kipima joto hupima joto la uso wa kitu. Hakiwezi kupima kupitia nyuso za uwazi kama vile kioo na plastiki. Kiwango chake cha kupima joto ni kutoka -50ºC hadi 800ºC. Huendeshwa na betri ya 9V.

Bidhaa hii inakidhi mahitaji ya Ulaya na kitaifa yanayohusiana na uoanifu wa sumakuumeme (EMC). Uzingatiaji wa CE umethibitishwa na taarifa na hati husika zimewekwa kwa mtengenezaji.

Matumizi yoyote mengine isipokuwa yale yaliyoelezwa hapo juu hayaruhusiwi na yanaweza kuharibu bidhaa na kusababisha hatari zinazohusiana kama vile mzunguko mfupi, moto, mshtuko wa umeme, n.k. Tafadhali soma maagizo ya uendeshaji kwa makini na uyaweke kwa marejeleo zaidi.

Sifa

• Kulenga kwa leza mbili
• Kunasa joto la juu zaidi wakati wa kipimo
• Kengele za joto la juu na chini zilizounganishwa
• Uwezo wa kurekebisha utoaji wa nishati, kutoka 0.10 hadi 0.99
• Mwangaza wa nyuma kwa uendeshaji katika eneo lisilo na mwanga wa kutosha

Yaliyomo kwenye kifurushi

• Kipima joto cha infraredi IR-380
• Mfuko wa kubeba
• Betri ya 9V
• Maagizo ya uendeshaji

Maagizo ya usalama

Hatuchukui dhima ya uharibifu wowote wa mali au majeraha ya kibinafsi ikiwa bidhaa imetumiwa vibaya kwa njia yoyote au imeharibiwa na matumizi yasiyofaa au kushindwa kuzingatia maagizo haya ya uendeshaji. Udhamini utaisha!

Alama ya mshangao katika pembetatu inaonyesha habari muhimu katika maagizo ya uendeshaji. Soma kwa makini maagizo yote ya uendeshaji kabla ya kuendesha kifaa, vinginevyo kuna hatari ya hatari.

• Ubadilishaji usioidhinishwa na/au urekebishaji wa bidhaa haukubaliki kwa sababu za usalama na idhini (CE).
• Bidhaa haipaswi kukabiliwa na msongo mkubwa wa mitambo au mtetemo mkali.
• Bidhaa haipaswi kuwekwa kwenye sehemu za sumakuumeme, joto kali, mwanga wa jua wa moja kwa moja au unyevu.
• Kifaa haipaswi kuwekwa kwenye unyevu au vimiminika. Lazima itumike chini ya hali ya hewa inayofaa tu au kwa ulinzi unaofaa ikiwa inatumika nje.
• Mvuke, vumbi, moshi na/au mvuke vinaweza kuzuia kipimo sahihi kwa kuzuia macho ya kipima joto.
• Boriti ya leza haipaswi kukaziwa macho au kutazamwa moja kwa moja na vyombo vya macho.
• Boriti ya leza haipaswi kuelekezwa kwenye vioo au maeneo mengine yanayoakisi.
• Boriti ya leza haipaswi kuelekezwa kwa watu wengine au wanyama au katika maeneo ya umma. Mionzi ya leza inaweza kusababisha majeraha ya jicho au ngozi.
• Bidhaa hii ina leza ya daraja la 2 kulingana na EN 60825-1:1994+A1:2002+ A2:2001.

MIONZI YA LEZA-USI
KAZIA MACHO KWENYE BORITI
BIDHAA YA LEZA YA DARASA LA 2
UREFU WA WIMBI: 630-670nm NGUVU:<1mW
EN 60825-1:1994 + A1: 2002 + A2: 2001

Kuendesha bidhaa au kubadilisha mipangilio yake isipokuwa ilivyoelezwa hapa kunaweza kusababisha mfiduo wa mionzi hatari.

• Bidhaa haipaswi kuunganishwa mara moja baada ya kuletwa kutoka eneo la joto la baridi hadi eneo la joto la joto. Maji yaliyoganda yanaweza kuharibu bidhaa. Subiri hadi bidhaa itulie ili kuzoea joto jipya la kawaida kabla ya matumizi.
• Ikiwa kuna sababu ya kuamini kwamba uendeshaji salama hauwezekani tena, weka kifaa nje ya operesheni na uilinde dhidi ya operesheni isiyokusudiwa. Uendeshaji salama hauwezekani tena ikiwa:
  • bidhaa inaonyesha uharibifu unaoonekana,
  • bidhaa haifanyi kazi tena na
  • bidhaa ilihifadhiwa chini ya hali mbaya kwa muda mrefu,
  • bidhaa ilikuwa chini ya msongo mkubwa wa usafiri.
• Bidhaa sio toy na inapaswa kuwekwa mbali na watoto na wanyama wa kipenzi!
• Katika majengo ya kibiashara, kanuni za kuzuia ajali za Chama cha Vyama vya Wataalamu wa Viwandani kuhusiana na mifumo ya umeme na vifaa vya uendeshaji lazima zizingatiwe.
• Katika shule, vituo vya mafunzo, warsha za Hobby na DIY, utunzaji wa vifaa vya kupimia lazima usimamiwe kwa uwajibikaji na wafanyikazi waliofunzwa.
• Huduma, marekebisho au kazi za ukarabati lazima zifanywe tu na mtaalamu/ warsha maalum.
• Ikiwa una maswali kuhusu utunzaji wa kifaa cha kupimia, ambayo hayajajibiwa katika maagizo haya ya uendeshaji, msaada wetu wa kiufundi unapatikana chini ya anwani na nambari ya simu ifuatayo: Voltcraft ®, 92242 Hirschau, Lindenweg 15, simu 0180 / 586 582 723 8

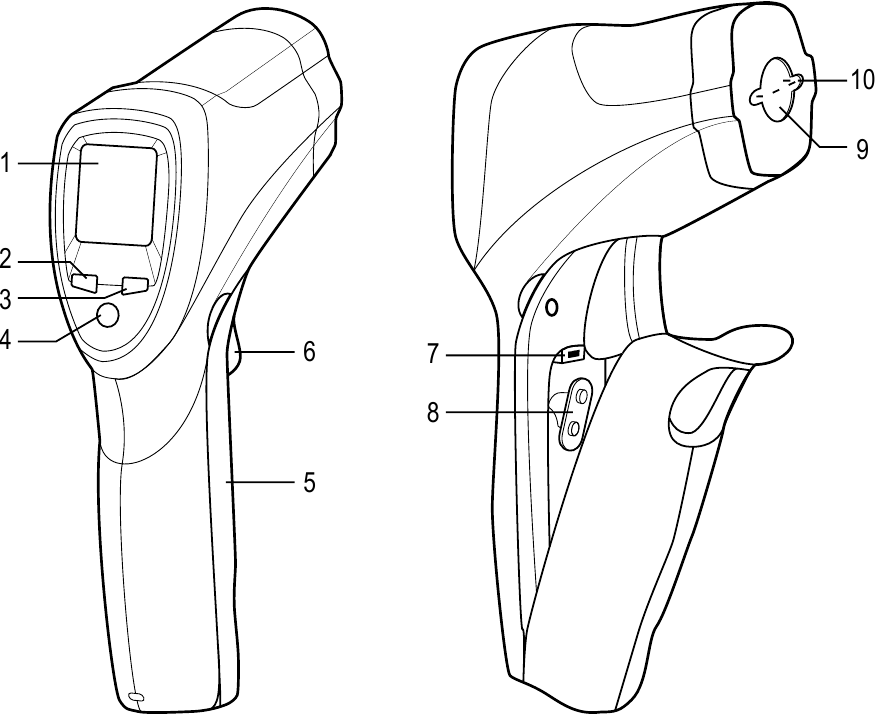

Vipengele vya uendeshaji

1. Onyesho
2. Kitufe cha ""
3. Kitufe cha " "
4. Kitufe cha "MODE"
5. Sehemu ya betri
6. Kichochezi
7. Swichi ya kutelezesha ya ºC/ ºF
8. Kituo cha betri
9. Ufunguzi wa sensa ya infraredi
10. Funguo za leza

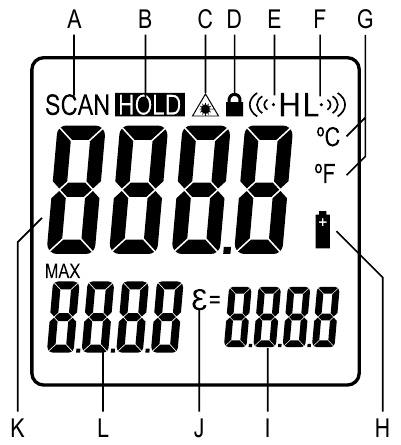

Onyesho

1. "SCAN" (changanua), kiashiria cha kipimo
2. "HOLD" (shikilia), kiashiria cha kushikilia data
3. Alama ya leza
4. Kiashiria cha kufunga
5. Kiashiria cha kengele ya juu
6. Kiashiria cha kengele ya chini
7. Kitengo cha kupimia (ºC/ ºF)
8. Alama ya betri ya chini
9. Utoaji wa nishati
10. Alama ya utoaji wa nishati
11. Joto la juu zaidi
12. Joto lililopimwa

Ufungaji wa betri

Zingatia polarity sahihi wakati wa kuingiza betri. Ondoa betri ikiwa kifaa hakitumiki kwa muda mrefu ili kuepuka uharibifu kupitia kuvuja. Betri zinazovuja au zilizoharibiwa zinaweza kusababisha kuungua kwa asidi wakati wa kugusana na ngozi, kwa hivyo tumia glavu za kinga zinazofaa kushughulikia betri zilizoharibika.

Weka betri mbali na watoto. Usiache betri zikiwa zimelala ovyo, kwani kuna hatari, ambayo watoto au wanyama wa kipenzi wanaweza kuimeza.

Hakikisha kwamba betri hazivunjwi, hazifanyi mzunguko mfupi au kutupwa kwenye moto. Kamwe usichaji betri zisizoweza kuchajiwa. Kuna hatari ya mlipuko!

Badilisha betri wakati alama ya betri ya chini, , inaonekana.

1. Fungua sehemu ya betri (5).
2. Ingiza betri moja ya 9V kwenye kituo cha betri (8). Betri ya 9V imeundwa kuunganishwa katika mwelekeo mmoja tu ili kuepuka polarity mbaya. Usiingize betri kwa nguvu.
3. Funga sehemu ya betri (5).

Uendeshaji

1. Elekeza ufunguzi (9) wa kipima joto kuelekea lengo. Kwa kipimo sahihi cha joto lenga kipima joto perpendicular kwa lengo.
   • Ili kupima joto la uso uliosimama au uliowekwa, lenga sensa kwenye sehemu ya kuanzia na uisogeze kwenye uso.
   • Ili kuchukua skani ya joto ya uso unaosonga, lenga sensa kwenye sehemu iliyowekwa na upime joto lengo linapopita, au endelea kuchanganua lengo linapopita.
2. Shikilia kichochezi (6) ili kuanzisha kipimo. "SCAN" (changanua) inaonekana kwenye onyesho (1).
3. Joto lililopimwa litaonyeshwa kwenye onyesho (1).
4. Baada ya kuachilia kichochezi (6), thamani iliyopimwa itashikiliwa kwa sekunde 7. "HOLD" (shikilia) inaonekana kwenye onyesho (1).

Kipima joto huzimwa baada ya sekunde 7 isipokuwa kipima joto kimefungwa.

Ili kupata sehemu moto au baridi

1. Lenga kipima joto nje ya lengo.
2. Changanua lengo kwa mwendo wa juu na chini.

Kipima joto haipendekezwi kwa matumizi katika kupima nyuso zinazoakisi kama vile chuma cha pua na/au kufunika kwa alumini. Joto la kitu kinachoakisi linaweza kupimwa ikiwa uso umefunikwa na nyenzo matte.
Kipima joto kinahitaji kurekebisha kwa joto la kawaida ili kutoa usomaji sahihi.

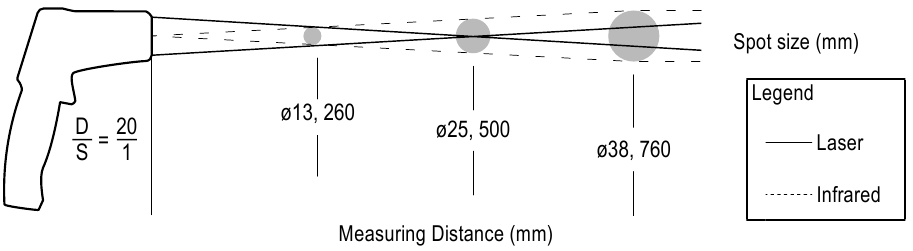

Umbali hadi uwiano wa doa (D/S)

Lengo linapaswa kuwa kubwa kuliko ukubwa wa doa ya kipimo cha kipima joto ili kufikia kipimo sahihi.
Joto lililorekodiwa ni joto la wastani la doa.
Lengo linapokuwa dogo, ndivyo umbali mfupi kati ya kipima joto na lengo.

Leza mbili za kulenga

Kwa kuamua eneo la kupimia kwa urahisi, leza mbili za kulenga zimeunganishwa. Sehemu mbili za leza hukutana na kuwa doa moja wakati wa umbali wa 260 mm kutoka kwa lengo. Kuanzia hapo na kuendelea, zinaonyesha kipenyo cha kweli cha doa ya kipimo.

Kwa kipimo sahihi, inashauriwa kuweka umbali wa kupimia kwa 260 mm wakati wowote inapowezekana.

Bonyeza kitufe cha "" (2) ili kuamilisha/ kuzima leza mbili za kulenga. Alama ya "" inaonekana kwenye onyesho kuonyesha kwamba leza ya kulenga imeamilishwa.

Leza huwashwa wakati kichochezi kinavuta na kuzimwa wakati kichochezi kinaachiliwa.

Marekebisho ya kitengo cha kupimia (ºC/ ºF)

Tafuta swichi ya kutelezesha ya "ºC/ ºF" (7) ndani ya sehemu ya betri. Weka nafasi ya swichi kuwa "ºC" au "ºF" ili kuweka kitengo cha kupimia.

Mwangaza wa nyuma

Bonyeza kitufe cha "" (3) ili kuamilisha mwangaza wa nyuma wa onyesho wakati wa kupima katika mazingira ya giza.

Uthibitishaji wa Usahihi katika Eneo

Kipima joto kimekalibrishwa, lakini usahihi wake unaweza kuthibitishwa katika eneo kwa kutumia utaratibu ufuatao.

1. Andaa chombo cha alumini kama vile kopo la kinywaji.
2. Paka chombo hicho rangi nyeusi isiyo na mng'ao au weka vifaa vya wambiso vya rangi nyeusi isiyo na mng'ao kwenye uso wa nje.
3. Jaza chombo cha alumini na maji yaliyopozwa, ingiza kipima joto cha kawaida na uruhusu kopo na kipima joto cha kawaida kufikia usawa.
4. Chukua usomaji na kipima joto. Usizidi ukubwa wa eneo la kipima joto cha IR.
5. Linganisha usomaji wa joto wa kipima joto cha IR na kipima joto cha kawaida.
6. Rudia utaratibu huu kwa kutumia maji ya moto.

Usanidi

1. Bonyeza kitufe cha "MODE" (4) ili kusonga mbele kupitia mlolongo wa uteuzi kama inavyoonyeshwa kwenye mchoro hapo juu.
2. Bonyeza kitufe cha " " (2) au kitufe cha " " (3) ili kurekebisha thamani ya mpangilio uliochaguliwa.
3. Bonyeza kichochezi ili kuhifadhi marekebisho na uondoke kwenye hali ya usanidi.

Marekebisho ya Utoaji (EMS)

Utoaji hutegemea nyenzo na sifa zake za uso. Vifaa vingi vya kikaboni au nyuso zilizooksidishwa zina utoaji wa takriban 0.95, ambayo ndiyo thamani chaguo-msingi ya kipima joto hiki. Hata hivyo, nyuso za metali au vitu vyenye kung'aa vina utoaji mdogo. Ili kulipa fidia hii, kipima joto huunganisha kazi ya kurekebisha utoaji kwa kipimo sahihi.

1. Bonyeza kitufe cha "MODE" (4) hadi alama ya " =" iwake ili kuchagua marekebisho ya utoaji.
2. Bonyeza kitufe cha "" (2) au kitufe cha "" (3) ili kurekebisha utoaji, kutoka 0.10 hadi 0.99. Kwa thamani ya utoaji wa marejeleo, tafadhali rejelea jedwali la "Utoaji wa uso" katika "Data ya kiufundi".
3. Vuta kichochezi ili kuhifadhi marekebisho na uondoke kwenye hali ya usanidi au bonyeza kitufe cha "MODE" (4) ili kusonga mbele hadi mpangilio unaofuata.

Funga kuwasha/kuzima (LOCK)

Kipengele cha kufunga huweka kipima joto kwenye kipimo kinachoendelea.

1. Bonyeza kitufe cha "MODE" (4) hadi alama ya "" iwake ili kuchagua kazi ya kufunga.
2. Bonyeza kitufe cha "" (2) au kitufe cha "" (3) ili kuwasha/kuzima kazi ya kufunga. ("ON" (imewashwa) = on; "OFF" (imezimwa) = off)
3. Vuta kichochezi ili kuhifadhi marekebisho na uondoke kwenye hali ya usanidi au bonyeza kitufe cha "MODE" (4) ili kusonga mbele hadi mpangilio unaofuata.
4. Wakati kufuli kumewashwa, alama ya "" inaonekana. Kipima joto kitapima kila mara bila kichochezi kushikiliwa.
5. Vuta kichochezi ili kuzima kazi ya kufunga.

Kengele ya Juu (HAL)

1. Bonyeza kitufe cha "MODE" (4) hadi alama ya " " iwake ili kuchagua kazi ya kengele ya juu.
2. Bonyeza kitufe cha "" (2) au kitufe cha "" (3) ili kuwasha/kuzima kazi ya kengele ya juu. ("ON" (imewashwa) = on; "OFF" (imezimwa) = off)
3. Bonyeza kitufe cha "MODE" (4) ili kuendelea kuweka thamani ya kengele.
4. Bonyeza kitufe cha " " (2) ili kuongeza au "" kitufe (3) ili kupunguza thamani ya kengele ndani ya kiwango cha -50.0ºC hadi 800.0ºC.
5. Vuta kichochezi ili kuhifadhi marekebisho na uondoke kwenye hali ya usanidi au kitufe cha "MODE" (4) ili kusonga mbele hadi mpangilio unaofuata.
6. Alama ya " " inaonekana kuonyesha kuwa kengele ya juu imeamilishwa.
   Kengele inayosikika itatolewa ikiwa thamani iliyopimwa iko juu ya joto lililowekwa kwenye kengele ya juu (HAL).

Kengele ya Chini (LAL)

1. Bonyeza kitufe cha "MODE" (4) hadi alama ya " " iwake ili kuchagua kazi ya kengele ya chini.
2. Bonyeza kitufe cha "" (2) au kitufe cha "" (3) ili kuwasha/kuzima kazi ya kengele ya chini. ("ON" (imewashwa) = on; "OFF" (imezimwa) = off)
3. Bonyeza kitufe cha "MODE" (4) ili kuendelea kuweka thamani ya kengele.
4. Bonyeza kitufe cha "" (2) ili kuongeza au "" kitufe (3) ili kupunguza thamani ya kengele ndani ya kiwango cha -50.0ºC hadi 800.0ºC.
5. Vuta kichochezi ili kuhifadhi marekebisho na uondoke kwenye hali ya usanidi au kitufe cha "MODE" (4) ili kusonga mbele hadi mpangilio unaofuata.
6. Alama ya " " inaonekana kuonyesha kuwa kengele ya chini imeamilishwa.
   Kengele inayosikika itatolewa ikiwa thamani iliyopimwa iko chini ya joto lililowekwa kwenye kengele ya juu (LAL).

Matengenezo

Kusafisha Lenzi:
Pua chembechembe zilizoachika kwa kutumia hewa safi iliyoshinikizwa na kisha uondoe uchafu uliobaki kwa brashi nzuri ya lenzi.
Futa uso kwa kitambaa cha kusafisha lenzi au kitambaa safi, laini, kisicho na pamba. Katika kesi ya alama za vidole au uundaji mwingine wowote wa grisi, kitambaa kinaweza kuloweshwa na maji au maji ya kusafisha lenzi.
Usitumie asidi, pombe, au vimumunyisho vingine au kitambaa kikali, chenye pamba kusafisha lenzi. Epuka kusafisha kupita kiasi na shinikizo kubwa.

Kusafisha nje:
Ili kusafisha nyumba ya nje, tumia sabuni na maji au kisafishaji kidogo cha kibiashara. Usitumie abrasive au vimumunyisho!

Utupaji

Tupa taka za vifaa vya umeme na elektroniki
Ili kuhifadhi, kulinda na kuboresha ubora wa mazingira, kulinda afya ya binadamu na kutumia rasilimali asili kwa busara na kwa uwiano, mtumiaji anapaswa kurudisha bidhaa isiyoweza kutumika kwenye vituo husika kwa mujibu wa kanuni za kisheria.
Bin iliyovuka inaonyesha kuwa bidhaa inahitaji kutupwa kando na si kama taka za manispaa.

Utupaji wa betri zilizotumika/ betri zinazoweza kuchajiwa
Mtumiaji analazimika kisheria (kanuni ya betri) kurudisha betri zilizotumika na betri zinazoweza kuchajiwa. Kutupa betri zilizotumika kwenye taka za nyumbani ni marufuku! Betri/ betri zinazoweza kuchajiwa zilizo na vitu hatari zimewekwa alama na bin iliyovuka. Alama inaonyesha kuwa bidhaa imepigwa marufuku kutupwa kupitia taka za nyumbani. Alama za kemikali za vitu hatari husika ni Cd = Cadmium, Hg = Mercury, Pb = Lead.

Unaweza kurudisha betri zilizotumika/ betri zinazoweza kuchajiwa bila malipo kwa sehemu yoyote ya kukusanya ya mamlaka yako ya eneo, maduka yetu au mahali ambapo betri/ betri zinazoweza kuchajiwa zinauzwa.
Kwa hivyo unatii majukumu yako ya kisheria na unachangia ulinzi wa mazingira!

Data ya kiufundi

Utoaji wa uso

Thamani za utoaji zilizoonyeshwa kwenye jedwali hapo juu ni makadirio. Vigezo kadhaa, kwa mfano jiometri, ubora wa uso, vinaweza kuathiri utoaji wa kitu.
