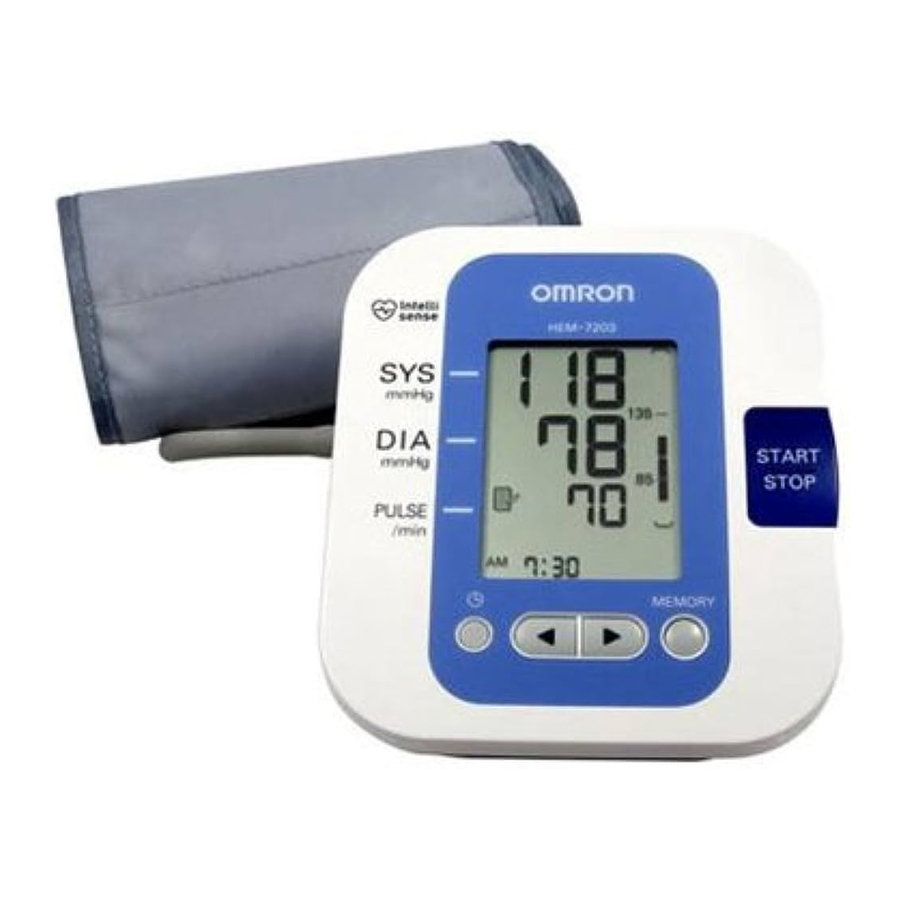

Omron HEM-7203 - Otomatik Kan Basıncı Ölçüm Cihazı Kullanım Kılavuzu

Giriş

OMRON HEM-7203, osilometrik prensiple çalışan, kompakt, tam otomatik bir kan basıncı ölçüm cihazıdır. Kan basıncınızı ve nabız hızınızı basit ve hızlı bir şekilde ölçer. Cihaz, basınç ön ayarı veya yeniden şişirme gerektirmeden konforlu ve kontrollü şişirme için gelişmiş "IntelliSense" teknolojisini kullanır.

Kullanım Amacı

Bu ürün, bu kullanım kılavuzundaki talimatları izleyerek, belirlenen kol manşetinin aralığındaki kişilerin kan basıncını ve nabız hızını ölçmek için tasarlanmıştır.
Esas olarak genel ev kullanımı için tasarlanmıştır. Üniteyi kullanmadan önce lütfen bu kullanım kılavuzundaki Önemli Güvenlik Bilgilerini okuyun.

Üniteyi kullanmadan önce lütfen bu kullanım kılavuzunu dikkatlice okuyun. Lütfen ileride başvurmak için saklayın. Kendi kan basıncınızla ilgili özel bilgiler için DOKTORUNUZA DANIŞIN.

Önemli Güvenlik Bilgileri

Hamilelikte veya aritmi veya arteriyoskleroz teşhisi konulmuşsa kullanmadan önce doktorunuza danışın.
Lütfen üniteyi kullanmadan önce bu bölümü dikkatlice okuyun.

Uyarılar

• Kaçınılmadığı takdirde ölüm veya ciddi yaralanmaya neden olabilecek potansiyel olarak tehlikeli bir durumu belirtir.

(Genel Kullanım)

• Her zaman doktorunuza danışın. Ölçüm sonuçlarının kendi kendine teşhisi ve kendi kendine tedavi tehlikelidir.
• Şiddetli kan akışı sorunları veya kan bozuklukları olan kişiler, manşet şişirilmesi iç kanamaya neden olabileceğinden, üniteyi kullanmadan önce bir doktora danışmalıdır.

(AC Adaptör Kullanımı)

• Elektrik prizine ıslak ellerle asla güç kablosunu takmayın veya çıkarmayın.

(Pil Kullanımı)

• Pil sıvısı gözlerinize kaçarsa, hemen bol temiz suyla durulayın. Derhal bir doktora danışın.

Dikkat Edilmesi Gerekenler

• Kaçınılmadığı takdirde kullanıcı veya hastada hafif veya orta derecede yaralanmaya veya ekipmana veya diğer mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirtir.

(Genel Kullanım)

• Üniteyi bebekler veya rızalarını ifade edemeyen kişilerle birlikte gözetimsiz bırakmayın.
• Üniteyi kan basıncını ölçmek dışında herhangi bir amaçla kullanmayın.
• Üniteyi veya kol manşetini sökmeyin.
• Bu ünite için yalnızca onaylı kol manşetini kullanın. Diğer kol manşetlerinin kullanılması yanlış ölçüm sonuçlarına neden olabilir.
• Geceleri ölçüm yaparken hava tüpünün vücudunuzun diğer kısımlarına sarılmadığından emin olun. Bu, hava tüpündeki hava basıncı arttırıldığında yaralanmaya neden olabilir.
• Gece boyunca ölçüm yaparken manşeti kola sarılı bırakmayın. Bu, yaralanmaya neden olabilir.
• Kol manşetini 299 mmHg'nin üzerinde şişirmeyin.
• Ünitenin yakınında cep telefonu veya elektromanyetik alan yayan diğer cihazları kullanmayın. Bu, ünitenin yanlış çalışmasına neden olabilir.
• Üniteyi hareketli bir araçta (araba, uçak) çalıştırmayın.
• Manşeti manuel olarak şişirmek için Bölüm 3.3'e bakın. Manşet aşırı şişirilirse, iç kanamaya neden olabilir.

(AC Adaptör Kullanımı)

• Bu ünite için tasarlanmış yalnızca orijinal AC adaptörünü (isteğe bağlı) kullanın. Desteklenmeyen adaptörlerin kullanılması üniteye zarar verebilir ve/veya ünite için tehlikeli olabilir.
• AC adaptörünü uygun voltaj prizine takın. Çoklu priz kullanmayın.
• Ünite veya güç kablosu hasar görmüşse AC adaptörünü kullanmayın. Gücü kapatın ve güç kablosunu hemen çıkarın.

(Pil Kullanımı)

• Pil sıvısı cildinize veya giysilerinize bulaşırsa, hemen bol temiz suyla durulayın.
• Bu üniteyle yalnızca dört adet "AA" alkalin veya manganez pil kullanın. Başka türde piller kullanmayın.
• Pilleri kutupları yanlış hizalanmış şekilde takmayın.
• Eski pilleri hemen yenileriyle değiştirin. Dört pili de aynı anda değiştirin.
• Ünite üç ay veya daha uzun süre kullanılmayacaksa pilleri çıkarın.
• Yeni ve kullanılmış pilleri birlikte kullanmayın.

Genel Önlemler

• Üniteye ve kol manşetine güçlü şoklar ve titreşimler uygulamayın veya düşürmeyin.
• Banyo yaptıktan, alkol içtikten, sigara içtikten, egzersiz yaptıktan veya yemek yedikten sonra ölçüm yapmayın.
• Kol manşetini zorla bükmeyin veya hava tüpünü aşırı bükmeyin.
• Hava tüpünü çıkarırken, tüpün kendisini değil, ana üniteyle bağlantı noktasındaki hava fişini çekin.
• Kol manşeti kolunuza sarılı değilken şişirmeyin.
• Kol manşetini yıkamayın veya suya batırmayın.
• Teknik Veriler Bölümündeki "Elektro Manyetik Uyumluluk (EMC) ile ilgili Önemli bilgiler"i okuyun ve uygulayın.
• Cihazı ve kullanılmış aksesuarları veya isteğe bağlı parçaları atarken Teknik Veriler Bölümündeki "Bu Ürünün Doğru İmhası"nı okuyun ve uygulayın.

Genel Bakış

Ana ünite

1. Ekran
2. BAŞLAT/DURDUR (START/STOP) düğmesi
3. Hafıza düğmesi
4. Yukarı/Aşağı () düğmeleri
5. Tarih/Saat ayarı () düğmesi
6. Hava Girişi
7. Pil bölmesi
8. AC adaptör girişi (isteğe bağlı AC adaptörü için)

Kol manşeti

9. Kol manşeti (Orta boy manşet: kol çevresi 22-32cm)
10. İşaretleyici (tüpün altındaki ok)
11. Hava tüpü
12. Hava fişi

Saklama kutusu

Ekran

13. Sistolik kan basıncı
14. Diyastolik kan basıncı
15. Kalp atışı sembolü (Ölçüm sırasında yanıp söner)
16. Hafıza sembolü
17. İnflasyon sembolü
18. Ortalama değer sembolü
19. Tarih/Saat göstergesi
20. Kan basıncı seviyesi göstergesi
21. Nabız göstergesi ve Hafıza numarası
22. Düşük pil sembolü

Hazırlık

Pillerin Takılması/Değiştirilmesi

1. Pil kapağını çıkarın.
2. Pil bölmesinde belirtildiği gibi dört adet "AA" pili takın ve ardından pil kapağını yerine takın.
   Notlar:
   • Ekranda düşük pil sembolü () görünürse, üniteyi kapatın ve ardından tüm pilleri aynı anda değiştirin.
   • Piller değiştirildikten sonra bile ölçüm değerleri hafızada saklanmaya devam eder.
     Kullanılmış pillerin imhası, pillerin imhasına ilişkin ulusal düzenlemelere uygun olarak yapılmalıdır.

Tarih ve Saati Ayarlama

1. düğmesine basın.
2. İlk kez ölçüm yapmadan önce monitörü doğru tarih ve saate ayarlayın.

3. Ayarı kaydetmek için BAŞLAT/DURDUR (START/STOP) düğmesine basın.
   Notlar:
   • Piller 30 saniye veya daha uzun süre çıkarılmışsa, tarih ve saat ayarının yeniden yapılması gerekir.
   • Tarih ve saat ayarlanmamışsa, ölçüm sırasında veya sonrasında "-:--" görünür.

Ünitenin Kullanımı

Kol Manşetinin Uygulanması

Üst kolunuzdan dar giysileri veya sıkıca kıvrılmış kolları çıkarın.
Manşeti kalın giysilerin üzerine yerleştirmeyin.

1. Hava fişini hava girişine takın.

2. Kolunuzu manşet halkasından geçirin.

3. Kolunuzu doğru konumlandırın.

   Manşetin alt kenarı dirseğin 1 ila 2 cm üzerinde olmalıdır. İşaretleyici (tüpün altındaki ok) kolunuzun iç kısmının ortasında ortalanmıştır. Kumaş tutturucuyu SIKI bir şekilde kapatın.

   Notlar:
   • Sağ koldan ölçüm alırken, hava tüpü dirseğinizin yanında olacaktır. Kolunuzu hava tüpünün üzerine dayamamaya dikkat edin.

   • Kan basıncı sağ kol ve sol kol arasında farklılık gösterebilir ve bu nedenle ölçülen kan basıncı değerleri de farklı olabilir. Omron her zaman ölçüm için aynı kolu kullanmanızı önerir. İki kol arasındaki değerler önemli ölçüde farklılık gösteriyorsa, lütfen ölçümünüz için hangi kolu kullanacağınızı doktorunuza danışın.

Doğru Şekilde Nasıl Oturulur

Ölçüm yapmak için rahat bir oda sıcaklığında rahatlamış ve konforlu bir şekilde oturmanız gerekir. Ölçüm yapmadan 30 dakika önce yemek yemeyin, sigara içmeyin veya egzersiz yapmayın.

• Ayaklarınız yerde düz bir şekilde bir sandalyeye oturun.
• Sırtınız düz bir şekilde dik oturun.
• Manşet, kalbinizle aynı seviyede olmalıdır.

Ölçüm Alma

Notlar:

• Ölçümü iptal etmek için, üniteyi kapatmak ve kol manşetindeki havayı serbest bırakmak için START/STOP (BAŞLAT/DURDUR) düğmesine basın.
• Ölçüm alırken hareketsiz kalın.

1. START/STOP (BAŞLAT/DURDUR) düğmesine basın.
   Manşet otomatik olarak şişmeye başlayacaktır.

   Sistolik basıncınız 220 mmHg'den yüksekse
   Manşet şişmeye başladıktan sonra, monitör beklenen sistolik basıncınızdan 30 ila 40 mmHg daha yüksek şişene kadar START/STOP (BAŞLAT/DURDUR) düğmesini basılı tutun.
   Notlar:
   • Monitör 299 mmHg'nin üzerine çıkmayacaktır.
   • Gereğinden fazla basınç uygulamayın.
     Not: Başka bir kan basıncı ölçümü yapmadan önce 2-3 dakika bekleyin. Okumalar arasında beklemek, atardamarların kan basıncı ölçümü almadan önceki duruma dönmesini sağlar.

     Ölçülen sonuçların kendi kendine teşhisi ve tedavisi tehlikelidir. Lütfen doktorunuzun talimatlarına uyun.
2. Kol manşetini çıkarın.
3. Monitörü kapatmak için START/STOP (BAŞLAT/DURDUR) düğmesine basın. Monitör, ölçümü otomatik olarak belleğine kaydeder.
   Beş dakika sonra otomatik olarak kapanacaktır.

   • Son araştırmalar, evde yapılan ölçümler için aşağıdaki değerlerin yüksek tansiyona bir rehber olarak kullanılabileceğini göstermektedir.


     Sistolik Kan Basıncı	135 mmHg'nin Üzerinde
     Diastolik Kan Basıncı	85 mmHg'nin Üzerinde

     Bu kriterler evde kan basıncı ölçümü içindir.

Hafıza Fonksiyonunu Kullanma

Monitör, sonucu otomatik olarak 30 sete kadar saklar. Ayrıca, son 10 dakika içinde alınan son üç ölçümden elde edilen ölçümlere göre ortalama bir okuma hesaplayabilir. Bu süre için bellekte yalnızca iki okuma varsa, ortalama iki okumaya göre hesaplanır. Bu süre için bellekte bir okuma varsa, ortalama bir okumaya göre hesaplanır.

Notlar:

• Bellek dolduğunda, monitör en eski okumaları siler.
• Tarih ve saat ayarlanmadan alınan okuma görüntülenirken, tarih ve saat yerine "-:--" görüntülenir.

Bellekte Saklanan Tüm Değerleri Silmek İçin

Hafıza sembolü () göründüğünde, önce Hafıza düğmesine basın. Ardından basılı tutarken, aynı anda START/STOP (BAŞLAT/DURDUR) düğmesine yaklaşık 2-3 saniye basın.

Not: Kayıtlı okumaları kısmen silemezsiniz.

Sorun Giderme ve Bakım

Simgeler ve Hata Mesajları

Hata Ekranı	Neden	Çözüm
Yanıp Sönüyor	Piller zayıf.	Yeni pillerle önceden değiştirmeniz gerekir. Pillerin Takılması/Değiştirilmesi bölümüne bakın.
Yanıyor	Piller bitmiş.	Hemen yeni pillerle değiştirmeniz gerekir. Pillerin Takılması/Değiştirilmesi bölümüne bakın.
	Manşet yeterince şişirilmemiş.	Ölçüm alma bölümünde listelenen adımları dikkatlice okuyun ve tekrarlayın.
	Ölçüm sırasında hareket.	Ölçümü tekrarlayın. Ölçüm sırasında hareketsiz kalın ve konuşmayın. Doğru Şekilde Nasıl Oturulur bölümüne bakın.
	Hava fişi bağlantısı kesildi.	Hava fişini güvenli bir şekilde takın. Kol Manşetinin Uygulanması bölümüne bakın.
	Kol manşeti doğru uygulanmamış.	Kol manşetini doğru şekilde uygulayın. Kol Manşetinin Uygulanması bölümüne bakın.
	Giysiler kol manşetini engelliyor.	Kol manşetini engelleyen giysileri çıkarın. Kol Manşetinin Uygulanması bölümüne bakın.
	Kol manşetinden hava sızıyor.	Manşeti yenisiyle değiştirin. İsteğe Bağlı Parçalar bölümüne bakın.
	Kol manşeti manuel olarak şişirilirken 299 mmHg'nin üzerine şişirildi.	Kol manşetini 299 mmHg'nin üzerinde şişirmeyin. Ölçüm alma bölümüne bakın.
	Cihaz hatası.	OMRON perakende satış noktanız veya distribütörünüzle iletişime geçin.

Sorun giderme

Sorun	Neden	Çözüm
Okuma son derece düşük (veya yüksek).	Kol manşeti doğru uygulanmamış.	Kol manşetini doğru şekilde uygulayın. Kol Manşetinin Uygulanması bölümüne bakın.
	Ölçüm sırasında hareket veya konuşma.	Ölçüm sırasında hareketsiz kalın ve konuşmayın. Doğru Şekilde Nasıl Oturulur bölümüne bakın.
	Giysiler kol manşetini engelliyor.	Kol manşetini engelleyen giysileri çıkarın. Doğru Şekilde Nasıl Oturulur bölümüne bakın.
Kol manşeti basıncı yükselmiyor.	Hava tüpü ana üniteye güvenli bir şekilde bağlanmamış.	Hava tüpünün güvenli bir şekilde bağlandığından emin olun. Kol Manşetinin Uygulanması bölümüne bakın.
	Kol manşetinden hava sızıyor.	Kol manşetini yenisiyle değiştirin. İsteğe Bağlı Parçalar bölümüne bakın.
Kol manşeti çok erken iniyor.	Kol manşeti gevşek.	Manşeti kolun etrafına sıkıca sarılacak şekilde doğru uygulayın. Kol Manşetinin Uygulanması bölümüne bakın.
Ölçüm yapılamıyor veya okumalar çok düşük veya çok yüksek.	Kol manşeti yeterince şişirilmemiş.	Manşeti önceki ölçüm sonucunuzun 30 ila 40 mmHg üzerine çıkacak şekilde şişirin. Ölçüm alma bölümüne bakın.
Düğmelere bastığınızda hiçbir şey olmuyor.	Piller boş.	Pilleri yenileriyle değiştirin. Pillerin Takılması/Değiştirilmesi bölümüne bakın.
	Piller yanlış takılmış.	Pilleri doğru (+/-) polariteyle takın. Pillerin Takılması/Değiştirilmesi bölümüne bakın.
Diğer sorunlar.	START/STOP (BAŞLAT/DURDUR) düğmesine basın ve ölçümü tekrarlayın. Sorun devam ederse, pilleri yenileriyle değiştirmeyi deneyin. Bu hala sorunu çözmezse, OMRON perakende satış noktanız veya distribütörünüzle iletişime geçin.

Bakım

Ünitenizi hasardan korumak için lütfen aşağıdakilere dikkat edin:

• Ana üniteyi ve manşeti aşırı sıcaklıklara, neme, suya veya doğrudan güneş ışığına maruz bırakmayın.
• Manşeti veya boruyu sıkıca katlamayın.
• Kol manşetini 299 mmHg'nin üzerinde şişirmeyin.
• Üniteyi sökmeyin.
• Üniteyi güçlü şoklara veya titreşimlere maruz bırakmayın (örneğin, üniteyi yere düşürmek).
• Ana üniteyi temizlemek için uçucu sıvılar kullanmayın. Ünite yumuşak, kuru bir bezle temizlenmelidir.
• Kol manşetini temizlemek için yumuşak, nemli bir bez ve sabun kullanın.
• Kol manşetini yıkamayın veya suya batırmayın.
• Kol manşetini temizlemek için benzin, tiner veya benzeri çözücüler kullanmayın.
• Kendiniz herhangi bir onarım yapmayın. Bir kusur meydana gelirse, yerel yetkili OMRON distribütörünüze veya bayinize danışın.

Kalibrasyon ve Servis

• Bu kan basıncı monitörünün doğruluğu dikkatlice test edilmiştir ve uzun bir hizmet ömrü için tasarlanmıştır.
• Doğru işleyiş ve doğruluğu sağlamak için ünitenin her iki yılda bir kontrol edilmesi genellikle tavsiye edilir. Lütfen yerel yetkili OMRON distribütörünüze veya bayinize danışın.

Depolama

Kullanılmadığı zaman üniteyi saklama kutusunda saklayın.

1. Hava tüpünü hava konektöründen çıkarın.
2. Hava tüpünü nazikçe kol manşetinin içine katlayın.

   Not:
   Hava tüpünü aşırı bükmeyin.
3. Kol manşetini ve ana üniteyi saklama kutusuna yerleştirin.

   Üniteyi aşağıdaki durumlarda saklamayın:
   • Ünite ıslaksa.
   • Aşırı sıcaklıklara, neme, doğrudan güneş ışığına, toza veya aşındırıcı buharlara maruz kalan yerler.
   • Titreşimlere, şoklara maruz kalan veya açılı olduğu yerler.

İsteğe Bağlı Parçalar

İsteğe Bağlı AC Adaptörün Kullanımı

1. AC adaptör fişini ana ünitenin arka tarafındaki AC adaptör girişine takın.
2. AC adaptörünü bir elektrik prizine takın.
   AC adaptörünü çıkarmak için önce AC adaptörünü elektrik prizinden çekin ve ardından AC adaptör fişini ana üniteden çıkarın.

Teknik Veriler

Ürün Açıklaması	Otomatik Kan Basıncı Ölçüm Cihazı
Model	HEM-7203
Ekran	LCD Dijital Ekran
Ölçüm Yöntemi	Osilometrik yöntem
Ölçüm Aralığı	Basınç: 0 - 299 mmHg Nabız: 40 - 180/dak.
Doğruluk	Basınç: ±3 mmHg Nabız: Ekran okumasının ±%5'i
Şişirme	Elektrikli pompa ile kontrol edilen bulanık mantık
İndirme	Otomatik basınç tahliye vanası
Hafıza	Tarih ve saat ile 30 Ölçüm
Değerlendirme	DC6V 4W
Güç Kaynağı	4 adet "AA" pil 1.5V veya AC adaptörü (isteğe bağlı)
Pil Ömrü	Yeni alkalin pillerin kapasitesi yaklaşık 1500 ölçümdür
Uygulanan Parça	= Tip B
Elektrik Şokuna Karşı Koruma	Dahili güçlendirilmiş ME ekipmanı (Yalnızca piller kullanılırken) = Sınıf II ME ekipmanı (İsteğe bağlı AC adaptörü)
Çalışma sıcaklığı/ Nem	+10°C ila +40°C / Maksimum: %30 ila 90 RH
Depolama sıcaklığı/ Nem/ Hava basıncı	-20°C ila +60°C / Maksimum: %10 ila 95 RH / 700-1060 hPa
Konsol Ağırlığı	Piller olmadan yaklaşık 340g
Manşet Ağırlığı	Yaklaşık 120g
Dış Boyutlar	Yaklaşık 123 (g) mm × 85 (y) mm × 141(u) mm
Manşet Boyutları	Yaklaşık 146 mm × 446 mm (Orta boy manşet: kol çevresi 22 ila 32 cm)
Manşet Malzemesi	Naylon ve polyester
Paket İçeriği	Ana ünite, manşet, kullanım kılavuzu, saklama kutusu, pil takımı

Notlar:

• Önceden haber verilmeksizin teknik değişikliklere tabidir.
• Bu ürünün ve kullanılmış pillerin atılması, elektronik ürünlerin atılmasına ilişkin ulusal düzenlemelere uygun olarak yapılmalıdır.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.
