Omron HEM-7203 - Manual do Monitor Automático de Pressão Arterial

Introdução

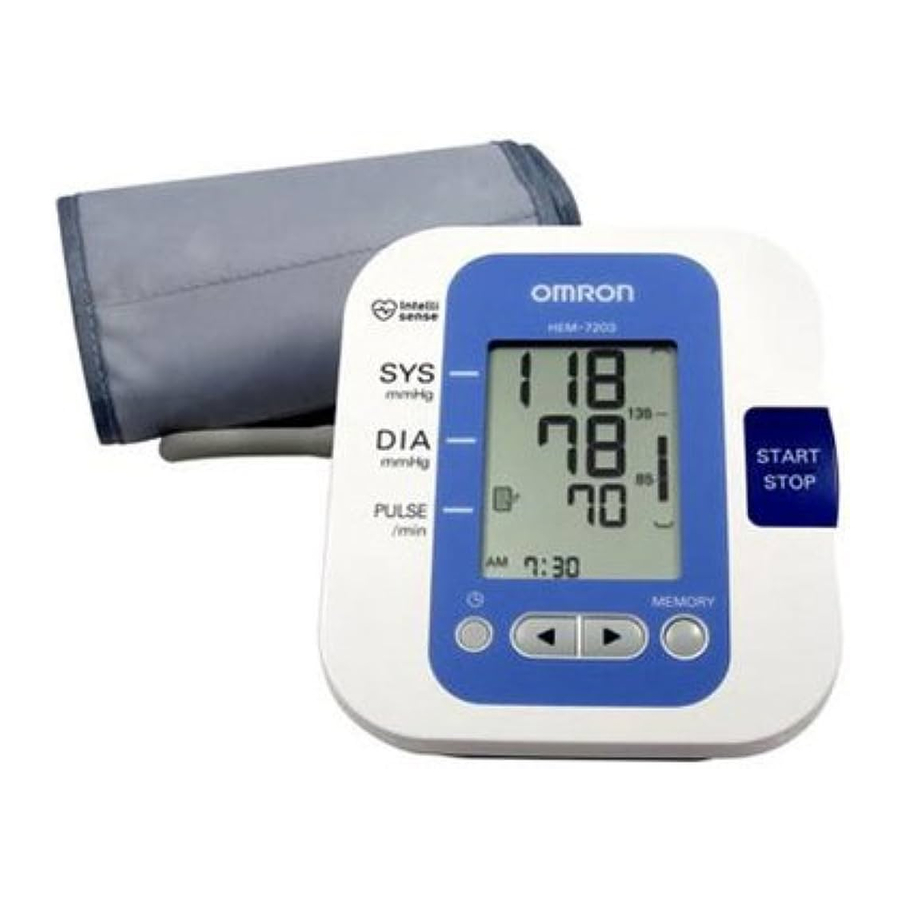

O OMRON HEM-7203 é um monitor de pressão arterial compacto e totalmente automático, que opera com base no princípio oscilométrico. Ele mede sua pressão arterial e frequência de pulso de forma simples e rápida. Para uma inflação controlada e confortável, sem a necessidade de pré-ajuste de pressão ou re-inflação, o dispositivo utiliza sua avançada tecnologia "IntelliSense".

Uso Pretendido

Este produto foi projetado para medir a pressão arterial e a frequência de pulso de pessoas dentro da faixa da braçadeira designada, seguindo as instruções neste manual de instruções.
Ele é projetado principalmente para uso doméstico geral. Por favor, leia as Informações Importantes de Segurança neste manual de instruções antes de usar a unidade.

Por favor, leia este manual de instruções completamente antes de usar a unidade. Por favor, guarde para referência futura. Para informações específicas sobre sua própria pressão arterial, CONSULTE SEU MÉDICO.

Informações Importantes de Segurança

Consulte seu médico antes de usar durante a gravidez ou se diagnosticado com arritmia ou arteriosclerose.
Por favor, leia esta seção cuidadosamente antes de usar a unidade.

Avisos

• Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em morte ou ferimentos graves.

(Uso Geral)

• Sempre consulte seu médico. O autodiagnóstico dos resultados da medição e o autotratamento são perigosos.
• Pessoas com problemas graves de fluxo sanguíneo ou distúrbios sanguíneos devem consultar um médico antes de usar a unidade, pois a inflação da braçadeira pode causar sangramento interno.

(Uso do Adaptador AC)

• Nunca conecte ou desconecte o cabo de alimentação da tomada elétrica com as mãos molhadas.

(Uso da Bateria)

• Se o fluido da bateria entrar em seus olhos, enxágue imediatamente com bastante água limpa. Consulte um médico imediatamente.

Cuidados

• Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em ferimentos leves ou moderados ao usuário ou paciente, ou danos ao equipamento ou outros bens.

(Uso Geral)

• Não deixe a unidade sem supervisão com bebês ou pessoas que não podem expressar seu consentimento.
• Não use a unidade para qualquer finalidade que não seja medir a pressão arterial.
• Não desmonte a unidade ou a braçadeira.
• Use apenas a braçadeira aprovada para esta unidade. O uso de outras braçadeiras pode resultar em resultados de medição incorretos.
• Certifique-se de que o tubo de ar não esteja enrolado em outras partes do seu corpo ao fazer medições à noite. Isso pode resultar em ferimentos quando a pressão do ar no tubo de ar é aumentada.
• Não deixe a braçadeira enrolada no braço se estiver fazendo medições durante a noite. Isso pode resultar em ferimentos.
• Não inflar a braçadeira acima de 299 mmHg.
• Não use um telefone celular ou outros dispositivos que emitam campos eletromagnéticos perto da unidade. Isso pode resultar em operação incorreta da unidade.
• Não opere a unidade em um veículo em movimento (carro, avião).
• Para inflar a braçadeira manualmente, consulte a Seção 3.3. Se a braçadeira estiver excessivamente inflada, pode causar sangramento interno.

(Uso do Adaptador AC)

• Use apenas o adaptador AC original (opcional) projetado para esta unidade. O uso de adaptadores não suportados pode danificar e/ou ser perigoso para a unidade.
• Conecte o adaptador AC na tomada de voltagem apropriada. Não use uma tomada múltipla.
• Não use o adaptador AC se a unidade ou o cabo de alimentação estiverem danificados. Desligue a energia e desconecte o cabo de alimentação imediatamente.

(Uso da Bateria)

• Se o fluido da bateria entrar em contato com sua pele ou roupa, enxágue imediatamente com bastante água limpa.
• Use apenas quatro pilhas alcalinas ou de manganês "AA" com esta unidade. Não use outros tipos de pilhas.
• Não insira as pilhas com suas polaridades alinhadas incorretamente.
• Substitua as pilhas velhas por novas imediatamente. Substitua todas as quatro pilhas ao mesmo tempo.
• Remova as pilhas se a unidade não for usada por três meses ou mais.
• Não use pilhas novas e usadas juntas.

Precauções Gerais

• Não aplique choques e vibrações fortes ou deixe cair a unidade e a braçadeira.
• Não faça medições após tomar banho, beber álcool, fumar, se exercitar ou comer.
• Não dobre a braçadeira à força ou dobre o tubo de ar excessivamente.
• Ao remover o tubo de ar, puxe o plugue de ar na conexão com a unidade principal, não o próprio tubo.
• Não infle a braçadeira quando ela não estiver enrolada em seu braço.
• Não lave a braçadeira ou a mergulhe em água.
• Leia e siga as "Informações importantes sobre Compatibilidade Eletromagnética (EMC)" na Seção de Dados Técnicos.
• Leia e siga o "Descarte Correto Deste Produto" na Seção de Dados Técnicos ao descartar o dispositivo e quaisquer acessórios usados ou peças opcionais.

Visão Geral

Unidade principal

1. Display
2. Botão START/STOP (INICIAR/PARAR)
3. Botão de memória
4. Botões para cima/para baixo ()
5. Botão de configuração de data/hora ()
6. Entrada de ar
7. Compartimento da bateria
8. Entrada do adaptador AC (para adaptador AC opcional)

Braçadeira

9. Braçadeira (Braçadeira média: circunferência do braço 22-32cm)
10. Marcador (seta sob o tubo)
11. Tubo de ar
12. Plugue de ar

Estojo de armazenamento

Display

13. Pressão arterial sistólica
14. Pressão arterial diastólica
15. Símbolo de batimento cardíaco (Pisca durante a medição)
16. Símbolo de memória
17. Símbolo de deflação
18. Símbolo de valor médio
19. Display de data/hora
20. Indicador de nível de pressão arterial
21. Display de pulso e número de memória
22. Símbolo de bateria fraca

Preparação

Instalando/Substituindo as Baterias

1. Remova a tampa da bateria.
2. Insira quatro pilhas "AA" conforme indicado no compartimento da bateria e, em seguida, recoloque a tampa da bateria.
   Notas:
   • Se o símbolo de bateria fraca () aparecer no display, desligue a unidade e substitua todas as baterias ao mesmo tempo.
   • Os valores de medição continuam armazenados na memória mesmo após a substituição das baterias.
     O descarte de baterias usadas deve ser realizado de acordo com os regulamentos nacionais para o descarte de baterias.

Ajustando a Data e a Hora

1. Pressione o botão .
2. Ajuste o monitor para a data e hora corretas antes de fazer uma medição pela primeira vez.

3. Pressione o botão START/STOP (INICIAR/PARAR) para armazenar a configuração.
   Notas:
   • Se as baterias forem removidas por 30 segundos ou mais, a configuração de data e hora precisará ser redefinida.
   • Se a data e a hora não forem definidas, "-:--" aparece durante ou após a medição.

Usando a Unidade

Aplicando a Braçadeira

Remova roupas apertadas ou mangas enroladas apertadas da parte superior do braço.
Não coloque a braçadeira sobre roupas grossas.

1. Insira o plugue de ar no conector de ar.

2. Passe o braço pelo laço da braçadeira.

3. Posicione o braço corretamente.

   A borda inferior da braçadeira deve estar de 1 a 2 cm acima do cotovelo. O marcador (seta sob o tubo) está centralizado no meio da parte interna do braço. Feche o prendedor de tecido FIRMEMENTE.

   Notas:
   • Quando você faz uma medição no braço direito, o tubo de ar estará ao lado do seu cotovelo. Tenha cuidado para não apoiar o braço no tubo de ar.

   • A pressão arterial pode diferir entre o braço direito e o braço esquerdo e, portanto, os valores medidos da pressão arterial também podem ser diferentes. A Omron recomenda sempre usar o mesmo braço para a medição. Se os valores entre os dois braços diferirem substancialmente, consulte seu médico para saber qual braço usar para sua medição.

Como Sentar Corretamente

Para fazer uma medição, você precisa estar relaxado e confortavelmente sentado, sob uma temperatura ambiente confortável. Não coma, fume ou se exercite 30 minutos antes de fazer uma medição.

• Sente-se em uma cadeira com os pés apoiados no chão.
• Sente-se ereto com as costas retas.
• A braçadeira deve estar no mesmo nível do seu coração.

Fazendo uma Leitura

Notas:

• Para cancelar uma medição, pressione o botão START/STOP (INICIAR/PARAR) para desligar a unidade e liberar o ar na braçadeira.
• Permaneça imóvel ao fazer uma medição.

1. Pressione o botão START/STOP (INICIAR/PARAR).
   A braçadeira começará a inflar automaticamente.

   Se sua pressão sistólica for superior a 220 mmHg
   Depois que a braçadeira começar a inflar, pressione e segure o botão START/STOP (INICIAR/PARAR) até que o monitor infle 30 a 40 mmHg acima da sua pressão sistólica esperada.
   Notas:
   • O monitor não inflará acima de 299 mmHg.
   • Não aplique mais pressão do que o necessário.
     Nota: Espere 2-3 minutos antes de fazer outra medição da pressão arterial. Esperar entre as leituras permite que as artérias retornem à condição anterior à medição da pressão arterial.

     O autodiagnóstico dos resultados medidos e o tratamento são perigosos. Por favor, siga as instruções do seu médico.
2. Remova a braçadeira.
3. Pressione o botão START/STOP (INICIAR/PARAR) para desligar o monitor. O monitor armazena automaticamente a medição em sua memória.
   Ele será desligado automaticamente após cinco minutos.

   • Pesquisas recentes sugerem que os seguintes valores podem ser usados como um guia para pressão alta para medições feitas em casa.


     Pressão Arterial Sistólica	Acima de 135 mmHg
     Pressão Arterial Diastólica	Acima de 85 mmHg

     Este critério é para medição da pressão arterial em casa.

Usando a Função de Memória

O monitor armazena automaticamente o resultado em até 30 conjuntos. Ele também pode calcular uma leitura média com base nas medições das últimas três leituras feitas em 10 minutos. Se houver apenas duas leituras na memória para esse período, a média será baseada em duas leituras. Se houver uma leitura na memória para esse período, a média será baseada em uma leitura.

Notas:

• Se a memória estiver cheia, o monitor excluirá as leituras mais antigas.
• Ao visualizar a leitura feita sem definir a data e a hora, "-:--" é exibido em vez da data e da hora.

Para excluir todos os valores armazenados na memória

Quando o símbolo de memória () aparecer, primeiro pressione o botão Memory (Memória). Em seguida, enquanto o mantém pressionado, pressione o botão START/STOP (INICIAR/PARAR) simultaneamente por cerca de 2-3 segundos.

Nota: Você não pode excluir parcialmente as leituras armazenadas.

Solução de Problemas e Manutenção

Os Ícones e Mensagens de Erro

Exibição de Erro	Causa	Solução
Piscando	As baterias estão fracas.	Você deve substituí-las por novas com antecedência. Consulte a seção Instalando/Substituindo as Baterias.
Aceso	As baterias estão esgotadas.	Você deve substituí-las por novas imediatamente. Consulte a seção Instalando/Substituindo as Baterias.
	A braçadeira está subinflada.	Leia atentamente e repita os passos listados na seção Fazendo uma leitura.
	Movimento durante a medição.	Repita a medição. Permaneça imóvel e não fale durante a medição. Consulte a seção Como Sentar Corretamente.
	Plugue de ar desconectado.	Insira o plugue de ar com segurança. Consulte a seção Aplicando a Braçadeira.
	Braçadeira não aplicada corretamente.	Aplique a braçadeira corretamente. Consulte a seção Aplicando a Braçadeira.
	A roupa está interferindo na braçadeira.	Remova qualquer roupa que esteja interferindo na braçadeira. Consulte a seção Aplicando a Braçadeira.
	O ar está vazando da braçadeira.	Substitua a braçadeira por uma nova. Consulte o Capítulo Peças Opcionais.
	A braçadeira foi inflada acima de 299 mmHg ao inflar a braçadeira manualmente.	Não infle a braçadeira acima de 299 mmHg. Consulte a seção Fazendo uma leitura.
	Erro do dispositivo.	Entre em contato com sua loja ou distribuidor OMRON.

Solução de Problemas

Problema	Causa	Solução
A leitura é extremamente baixa (ou alta).	Braçadeira não aplicada corretamente.	Aplique a braçadeira corretamente. Consulte a seção Aplicando a Braçadeira.
	Movimento ou fala durante a medição.	Permaneça imóvel e não fale durante a medição. Consulte a seção Como Sentar Corretamente.
	A roupa está interferindo na braçadeira.	Remova qualquer roupa que esteja interferindo na braçadeira. Consulte a seção Como Sentar Corretamente.
A pressão da braçadeira não aumenta.	O tubo de ar não está conectado com segurança na unidade principal.	Certifique-se de que o tubo de ar esteja conectado com segurança. Consulte a seção Aplicando a Braçadeira.
	O ar está vazando da braçadeira.	Substitua a braçadeira por uma nova. Consulte o Capítulo Peças Opcionais.
A braçadeira esvazia muito rápido.	A braçadeira está solta.	Aplique a braçadeira corretamente para que ela fique firmemente enrolada no braço. Consulte a seção Aplicando a Braçadeira.
Não é possível medir ou as leituras estão muito baixas ou muito altas.	A braçadeira não foi inflada o suficiente.	Infle a braçadeira de forma que fique 30 a 40 mmHg acima do resultado da sua medição anterior. Consulte a seção Fazendo uma leitura.
Nada acontece quando você pressiona os botões.	As baterias estão vazias.	Substitua as baterias por novas. Consulte a seção Instalando/Substituindo as Baterias.
	As baterias foram inseridas incorretamente.	Insira as baterias com a polaridade correta (+/-). Consulte a seção Instalando/Substituindo as Baterias.
Outros problemas.	Pressione o botão START/STOP (INICIAR/PARAR) e repita a medição. Se o problema persistir, tente substituir as baterias por novas. Se isso ainda não resolver o problema, entre em contato com sua loja ou distribuidor OMRON.

Manutenção

Para proteger sua unidade contra danos, observe o seguinte:

• Não exponha a unidade principal e a braçadeira a temperaturas extremas, umidade, umidade ou luz solar direta.
• Não dobre a braçadeira ou o tubo com força.
• Não infle a braçadeira acima de 299 mmHg.
• Não desmonte a unidade.
• Não submeta a unidade a choques ou vibrações fortes (por exemplo, derrubar a unidade no chão).
• Não use líquidos voláteis para limpar a unidade principal. A unidade deve ser limpa com um pano macio e seco.
• Use um pano macio e umedecido e sabão para limpar a braçadeira.
• Não lave a braçadeira nem a mergulhe em água.
• Não use gasolina, diluentes ou solventes semelhantes para limpar a braçadeira.
• Não faça reparos de qualquer tipo você mesmo. Se ocorrer um defeito, consulte seu distribuidor ou revendedor OMRON autorizado local.

Calibração e Serviço

• A precisão deste monitor de pressão arterial foi cuidadosamente testada e foi projetada para uma longa vida útil.
• Geralmente, recomenda-se que a unidade seja inspecionada a cada dois anos para garantir o funcionamento e a precisão corretos. Consulte seu distribuidor ou revendedor OMRON autorizado local.

Armazenamento

Mantenha a unidade em sua caixa de armazenamento quando não estiver em uso.

1. Desconecte o tubo de ar do conector de ar.
2. Dobre suavemente o tubo de ar na braçadeira.

   Nota:
   Não dobre o tubo de ar excessivamente.
3. Coloque a braçadeira e a unidade principal na caixa de armazenamento.

   Não armazene a unidade nas seguintes situações:
   • Se a unidade estiver molhada.
   • Locais expostos a temperaturas extremas, umidade, luz solar direta, poeira ou vapores corrosivos.
   • Locais expostos a vibrações, choques ou onde ficará em um ângulo.

Peças Opcionais

Usando o Adaptador AC Opcional

1. Insira o plugue do adaptador AC na entrada do adaptador AC na parte traseira da unidade principal.
2. Conecte o adaptador AC em uma tomada elétrica.
   Para desconectar o adaptador AC, desconecte primeiro o adaptador AC da tomada elétrica e, em seguida, remova o plugue do adaptador AC da unidade principal.

Dados Técnicos

Descrição do Produto	Monitor de Pressão Arterial Automático
Modelo	HEM-7203
Display	Display Digital LCD
Método de Medição	Método oscilométrico
Faixa de Medição	Pressão: 0 a 299 mmHg Pulso: 40 a 180/min.
Precisão	Pressão: ±3 mmHg Pulso: ±5% da leitura do display
Inflação	Controlado por lógica fuzzy por bomba elétrica
Deflação	Válvula automática de liberação de pressão
Memória	30 Medições com data e hora
Classificação	DC6V 4W
Fonte de Energia	4 pilhas "AA" de 1,5V ou adaptador AC (opcional)
Duração da Bateria	A capacidade de novas pilhas alcalinas é de aprox. 1500 medições
Peça Aplicada	= Tipo B
Proteção Contra Choque Elétrico	Equipamento ME alimentado internamente (Quando usar apenas as pilhas) = Equipamento ME de Classe II (Adaptador AC opcional)
Temperatura/Umidade de Operação	+10°C a +40°C / Máximo: 30 a 90% UR
Temperatura/Umidade/Pressão do Ar de Armazenamento	-20°C a +60°C / Máximo: 10 a 95% UR / 700-1060 hPa
Peso do Console	Aproximadamente 340g sem pilhas
Peso da Braçadeira	Aproximadamente 120g
Dimensões Externas	Aproximadamente 123 (l) mm × 85 (a) mm × 141(c) mm
Dimensões da Braçadeira	Aproximadamente 146 mm × 446 mm (Braçadeira média: circunferência do braço de 22 a 32 cm)
Material da Braçadeira	Nylon e poliéster
Conteúdo da Embalagem	Unidade principal, braçadeira, manual de instruções, estojo de armazenamento, conjunto de pilhas

Notas:

• Sujeito a modificação técnica sem aviso prévio.
• O descarte deste produto e das pilhas usadas deve ser realizado de acordo com as regulamentações nacionais para o descarte de produtos eletrônicos.
