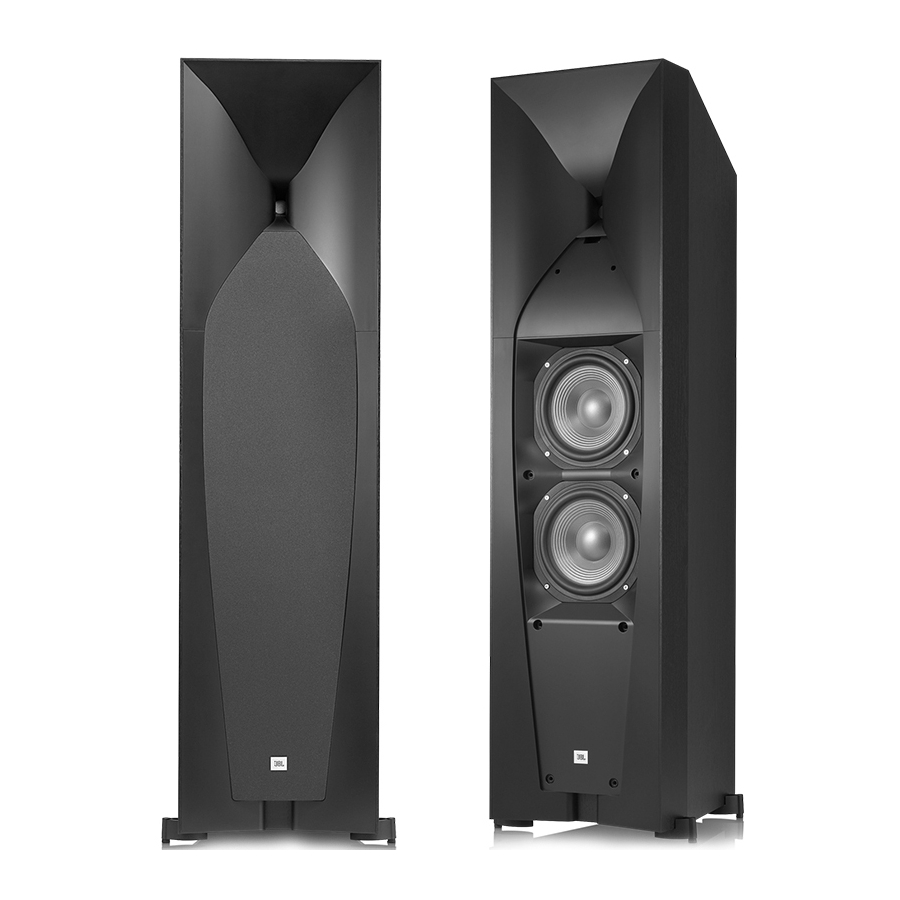

JBL Studio 590/Studio 580/Studio 570/Studio 530 – Hoparlörler Studio Serisi Kullanım Kılavuzu
BU JBL ÜRÜNÜNÜ SEÇTİĞİNİZ İÇİN TEŞEKKÜR EDERİZ
60 yılı aşkın süredir, JBL® mühendisleri, canlı performanslardan hareket halindeyken ve evinizde, arabanızda veya ofisinizde çaldığınız kayıtlara kadar müziğin ve film kaydının ve yeniden üretiminin her alanında yer almaktadır.
Seçtiğiniz JBL sisteminin beklediğiniz her notayı sağlayacağından ve eviniz, arabanız veya ofisiniz için ek ses ekipmanı satın almayı düşündüğünüzde, JBL ürünlerini tekrar seçeceğinizden eminiz.
Lütfen yeni ürününüzü Web sitemiz olan www.jbl.com adresinden kaydettirmek için bir dakikanızı ayırın. Kayıt olmak, en son gelişmelerimizden sizi haberdar etmemizi sağlar ve müşterilerimizi anlamamıza ve ihtiyaçlarını karşılayan ürünler geliştirmemize yardımcı olur.
DAHİL OLAN ÖĞELER
Studio 590
Bir adet Studio 590 hoparlör; bir adet korna kapağı; iki adet port tüpü eki; dört adet metal çivi
Studio 580
Bir adet Studio 580 hoparlör; bir adet korna kapağı; bir adet port tüpü eki; dört adet metal çivi
Studio 570
Bir adet Studio 570 hoparlör; bir adet korna kapağı; bir adet port tüpü eki; dört adet metal çivi
Studio 520C
Bir adet Studio 520C hoparlör; iki adet korna kapağı; bir adet ızgara çıkarma aleti; yapışkanlı lastik ayaklı bir adet kart
Studio 530
İki adet Studio 530 hoparlör; iki adet korna kapağı; iki adet port tüpü eki; yapışkanlı lastik ayaklı iki adet kart
YERLEŞTİRME
Studio 590/Studio 580/Studio 570/Studio 530 – SOL VE SAĞ KANALLAR
En iyi sonuçlar için, hoparlörleri 1,8m – 3m (6 – 10 feet) aralıklarla yerleştirin. Hoparlörleri dinleme konumuna doğru açılı yerleştirmek stereo görüntülemeyi iyileştirebilir. Dinleyici ve hoparlörler arasındaki açı 40 ila 60 derece arasında olduğunda hoparlörler en doğru stereo ses alanını üretecektir.
Genel olarak, hoparlör bir duvara veya köşeye yaklaştırıldıkça bas çıkışı artacaktır.
En iyi performans için, hoparlörleri yan duvarlardan en az 51 cm (20 inç) uzağa yerleştirmenizi öneririz.
- Studio 530 kitaplık hoparlörlerini, kornalarının merkezleri yaklaşık olarak kulak hizasında olacak şekilde konumlandırın. Yapışkanlı lastik ayakları karttan soyun ve hoparlörlerin altlarına yapıştırın.
SAĞLANAN ÇİVİLERİN KULLANILMASI (Studio 590/Studio 580/Studio 570)
Hoparlörü halı kaplı bir yüzeye yerleştirdiğinizde kullanmak için dört adet metal çivi sağlanmıştır. Çivileri kullanmak, hoparlörü zeminden ayırır ve istenmeyen akustik sönümlemeyi önler.
Çivileri takmak için:
- Hoparlörü yumuşak, aşındırıcı olmayan bir yüzeye (ön veya arka tarafı değil) nazikçe yan yatırın.
- Lastik tamponları hoparlörün ayaklarından sökün ve çıkarın.
![]()
- Her bir çiviyi her bir ayaktaki dişli yuvaya vidalayın. Denge için dört çivinin de tamamen vidalandığından emin olun.
Not: Hoparlörü hareket ettirmek için ASLA sürüklemeyin, çünkü bu çivilere, ayaklara ve/veya hoparlör kabininin kendisine zarar verir. Hoparlörü daima kaldırın ve yeni konumuna taşıyın.
Studio 520C
520C merkez hoparlörü doğrudan TV ekranınızın ortasının üstüne veya altına yerleştirmelisiniz. Hoparlörün kornasının merkezi, ön sol ve ön sağ hoparlörlerin kornalarının merkezlerinin 61 cm'den (2 feet) fazla yukarısında veya altında olmamalıdır. TV setiniz yeterince derinse, merkez hoparlörü TV'nin üzerine, hoparlörün ön kenarı TV'nin ön kenarıyla aynı hizada olacak şekilde yerleştirebilirsiniz.
- Yapışkanlı lastik ayakları karttan soyun ve hoparlörün altına yapıştırın.
Studio 530 – SURROUND KANALLAR (5.1 KANALLI SİSTEM)
Studio 530 hoparlörlerini 5.1 kanallı bir sistemde surround kanal hoparlörleri olarak kullandığınızda, bunları dinleme konumunun biraz arkasına, birbirlerine bakacak şekilde yerleştirin. İdeal olarak, yerden 0,9m – 1,2m (3 – 4 feet) yukarıda olmalıdırlar. Alternatif bir konum, dinleme konumunun arkasındaki bir duvarda, öne doğru bakacak şekilde olabilir. Surround hoparlörler çalarken kendilerine dikkat çekmemelidir. Ön sol, ön sağ ve merkez hoparlörlerden duyduğunuz seslere eşlik eden dağınık, ortam sesi duyana kadar yerleşimleriyle denemeler yapın.
STUDIO 530 - SURROUND KANALLAR (7.1 KANALLI SİSTEM)
Studio 530 hoparlörlerini 7.1 kanallı bir sistemde surround kanal hoparlörleri olarak kullandığınızda, surround yan hoparlörleri doğrudan dinleme konumunun yanlarına, yerden en az 0,9m – 1,2m (3 – 4 feet) yukarıya yerleştirin. Surround arka hoparlörleri dinleme konumunun arkasındaki duvara, ayrıca yerden en az 0,9m – 1,2m (3 – 4 feet) yukarıya ve 0,9m – 1,8m (3 – 6 feet) aralıklarla yerleştirin.
IZGARALARIN ÇIKARILMASI
Studio 5 hoparlör ızgaralarını, alttan başlayarak muhafazadan çekerek çıkarabilirsiniz.
STUDIO 520C IZGARALARININ ÇIKARILMASI
Studio 520C ızgaralarını çıkarmak için, ızgaraları gösterildiği gibi muhafazadan çekmek için sağlanan ızgara çıkarma aletini kullanın, ardından geri kalanını elle çıkarın.
KORNA KAPAKLARININ TAKILMASI
Hoparlörlerin ızgaralarını çıkarırsanız, sağlanan korna kapaklarını gösterildiği gibi takın. Korna kapağındaki her iki lastik tamponun da hoparlördeki deliklere oturduğundan emin olun.
BAĞLANTILAR
Herhangi bir bağlantı yapmadan önce sistemin tüm elektrikli bileşenlerinin KAPALI olduğundan (ve tercihen AC prizlerinden çıkarıldığından) emin olun.
Hoparlörler ve amplifikatörler karşılık gelen pozitif ve negatif ("+" ve "–") konektörlere sahiptir. Tüm Studio 5 serisi hoparlörler, terminal yuvası aksamında "+" ve "–" olarak işaretlenmiş konektörlere sahiptir. Ek olarak, "+" konektörleri kırmızı işaretlere sahipken, "–" konektörleri siyah işaretlere sahiptir.
Doğru polariteyi sağlamak için, amplifikatörün veya alıcının arkasındaki her "+" konektörünü, her hoparlördeki ilgili "+" (kırmızı) konektöre bağlayın. "–" konektörlerini de benzer şekilde bağlayın. Bağlantı yaparken polariteleri ters çevirmeyin (yani, "+" - "–" veya "–" - "+"). Bunu yapmak, zayıf stereo görüntülemeye ve azalmış bas performansına neden olur.
"+" ve "–" kablolarının veya konektörlerinin birbirine veya diğer terminale temas etmediğinden emin olun. Temas eden kablolar, alıcınıza veya amplifikatörünüze zarar verebilecek bir kısa devreye neden olabilir.
Studio 5 serisi hoparlörlerin altın kaplama hoparlör konektörleri, çeşitli kablo konektörü türlerini kabul edebilir: çıplak kablo, pin konektörleri, maça konektörleri ve muz konektörleri.
ÇIPLAK KABLO VEYA PİN KONEKTÖRLERİNİ KULLANMA
MAÇA KONEKTÖRLERİNİ KULLANMA
MUZ KONEKTÖRLERİNİ KULLANMA
TEMEL TEK KABLOLU BAĞLANTI
Hoparlörleri tek bir kablo kullanarak bağlamak için, aşağıdaki resimde gösterildiği gibi amplifikatörü her bir hoparlöre bağlayın. Konektör panelindeki konektör setlerinden herhangi birini kullanabilirsiniz.
hoparlör kablolarını bağlarken metal jumper çubuklarını iki konektör seti arasından çıkarmayın.
BI-WIRE BAĞLANTI
Tüm Studio 5 serisi hoparlör konektör panelleri, metal jumper çubuklarıyla birleştirilmiş iki set giriş konektörüne sahiptir. Üst konektör seti, sıkıştırma sürücüsü/korna aksamı içindir ve alt konektör seti woofer(lar) içindir. Bu düzenleme, hoparlörleri tek bir stereo amplifikatör veya iki stereo amplifikatör kullanarak bi-wire yapmanızı sağlar. Bi-wiring, geleneksel tek kablolu bir bağlantıya göre güç amplifikatörü seçiminde performans avantajları ve daha fazla esneklik sunabilir.
Hoparlörleri bi-wire yapmadan önce, jumper çubuklarını çıkarın.
TEK AMPLİFİKATÖRLÜ BI-WIRING
ÇİFT AMPLİFİKATÖRLÜ BI-WIRING
Çeşitli hoparlör kablosu ve bağlantı seçenekleri hakkında daha fazla bilgi için yerel JBL satıcınızla iletişime geçin.
PORT TÜPÜ EK PARÇALARINI KULLANMA (STUDIO 520C HARİÇ TÜM MODELLER)
Hoparlör yerleşimi veya odanızın akustiği nedeniyle, hoparlörlerin zevkinize göre biraz fazla bas çıkışı ürettiğini düşünüyorsanız, hoparlörlerin 50Hz – 100Hz bölgesindeki çıkışını biraz azaltmak için sağlanan port tüpü ek parçalarını kullanabilirsiniz.
Port tüpü ek parçasını, resimde gösterildiği gibi port tüpü açıklığına yaklaşık yarıya kadar yerleştirin. Ek parçayı port tüpünden geçirip hoparlör kabinine itmemeye dikkat edin.
Not: Studio 590'da iki port tüpü bulunur ve iki port tüpü ek parçası içerir.
HOPARLÖRLERİNİZE ÖZEN GÖSTERME
- Tozu temizlemek için kabini temiz ve kuru bir bezle silin. Nemli bez, kabinin yüzeyini matlaştırabilir. Kabin üzerinde benzen, tiner veya alkol gibi uçucu sıvılar kullanmayın.
- Kabin yakınına böcek ilacı püskürtmeyin.
- Izgara kumaşındaki tozu temizlemek için, düşük emişe ayarlanmış bir elektrikli süpürge kullanın.
- Korna açıklığına asla emiş veya basınçlı hava uygulamayın.
- Renk solmasına veya eşitsizleşmesine neden olabileceği için ızgaraları suda yıkamayın.
- Woofer konilerinin yüzeyleri tozlanırsa, yumuşak, kuru bir kaligrafi fırçası veya boya fırçasıyla dikkatlice temizleyebilirsiniz. Nemli bir bez kullanmayın.
ÖZELLİKLER
STUDIO 590 ZEMİN TİPİ HOPARLÖR
| Hoparlör tipi: | 2-1/2 yollu çift woofer, zemin tipi |
| Düşük frekans dönüştürücü: | İki adet 8" (200mm) PolyPlas™ koni, Simetrik Alan Geometrisi™ mıknatıs yapıları, dökme çerçeveler ve kauçuk çevreler, manyetik olarak yalıtılmış |
| Yüksek frekans dönüştürücü: | Neodimyum mıknatıslı 1" (25mm) sıkıştırma sürücüsü ve cam dolgulu ABS Bi-Radial® korna üzerinde tek parça Teonex® diyafram, manyetik olarak yalıtılmış |
| Önerilen amplifikatör gücü: | 250 watt |
| Frekans yanıtı: | 35Hz – 40kHz (–6dB) |
| Nominal empedans: | 6 ohm |
| Hassasiyet (2.83V/1m): | 92dB |
| Crossover frekansları: | 1.5kHz |
| Kutu tipi: | Portlu |
| Konnektör tipi: | Çift altın kaplama bağlantı noktası (bi-wire özellikli) |
| Mevcut yüzeyler: | Siyah veya kiraz |
| Boyutlar (Y x G x D): |
49-3/4" x 12-11/16" x 16-1/4" (1263mm x 322mm x 413mm) |
| Ağırlık: | 69.5 lb (31.5kg) |
STUDIO 580 ZEMİN TİPİ HOPARLÖR
| Hoparlör tipi: | 2 yollu çift woofer, zemin tipi |
| Düşük frekans dönüştürücü: | İki adet 6-1/2" (165mm) PolyPlas koni, Simetrik Alan Geometrisi™ mıknatıs yapıları, dökme çerçeveler ve kauçuk çevreler, manyetik olarak yalıtılmış |
| Yüksek frekans dönüştürücü: | Neodimyum mıknatıslı 1" (25mm) sıkıştırma sürücüsü ve cam dolgulu ABS Bi-Radial® korna üzerinde tek parça Teonex® diyafram, manyetik olarak yalıtılmış |
| Önerilen amplifikatör gücü: | 200 watt |
| Frekans yanıtı: | 40Hz – 40kHz (–6dB) |
| Nominal empedans: | 6 ohm |
| Hassasiyet (2.83V/1m): | 90dB |
| Crossover frekansları: | 1.5kHz |
| Kutu tipi: | Portlu |
| Konnektör tipi: | Çift altın kaplama bağlantı noktası (bi-wire özellikli) |
| Mevcut yüzeyler: | Siyah veya kiraz |
| Boyutlar (Y x G x D): | 42-1/16" x 9-7/8" x 13-3/4" (1069mm x 250mm x 348mm) |
| Ağırlık: | 49 lb (22.2kg) |
STUDIO 570 ZEMİN TİPİ HOPARLÖR
| Hoparlör tipi: | 2 yollu çift woofer, zemin tipi |
| Düşük frekans dönüştürücü: | İki adet 5-1/4" (130mm) PolyPlas koni, Simetrik Alan Geometrisi™ mıknatıs yapıları, dökme çerçeveler ve kauçuk çevreler, manyetik olarak yalıtılmış |
| Yüksek frekans dönüştürücü: | Neodimyum mıknatıslı 1" (25mm) sıkıştırma sürücüsü ve cam dolgulu ABS Bi-Radial® korna üzerinde tek parça Teonex® diyafram, manyetik olarak yalıtılmış |
| Önerilen amplifikatör gücü: | 150 watt |
| Frekans yanıtı: | 45Hz – 40kHz (–6dB) |
| Nominal empedans: | 6 ohm |
| Hassasiyet (2.83V/1m): | 88dB |
| Crossover frekansları: | 1.5kHz |
| Kutu tipi: | Portlu |
| Konnektör tipi: | Çift altın kaplama bağlantı noktası (bi-wire özellikli) |
| Mevcut yüzeyler: | Siyah veya kiraz |
| Boyutlar (Y x G x D): |
34-1/16" x 8-7/16" x 11-3/16" (896mm x 214mm x 284mm) |
| Ağırlık: | 34.4 lb (15.6kg) |
STUDIO 530 RAF TİPİ HOPARLÖR
| Hoparlör tipi: | 2 yollu raf tipi |
| Düşük frekans dönüştürücü: | 5-1/4" (130mm) PolyPlas koni, Simetrik Alan Geometrisi™ mıknatıs yapısı, dökme çerçeve ve kauçuk çevre, manyetik olarak yalıtılmış |
| Yüksek frekans dönüştürücü: | Neodimyum mıknatıslı 1" (25mm) sıkıştırma sürücüsü ve cam dolgulu ABS Bi-Radial® korna üzerinde tek parça Teonex® diyafram, manyetik olarak yalıtılmış |
| Önerilen amplifikatör gücü: | 125 watt |
| Frekans yanıtı: | 45Hz – 40kHz (–6dB) |
| Nominal empedans: | 6 ohm |
| Hassasiyet (2.83V/1m): | 86dB |
| Crossover frekansları: | 1.5kHz |
| Kutu tipi: | Portlu |
| Konnektör tipi: | Çift altın kaplama bağlantı noktası (bi-wire özellikli) |
| Mevcut yüzeyler: | Siyah veya kiraz |
| Boyutlar (Y x G x D): | 18-3/8" x 8-7/16" x 8-3/4" (467mm x 214mm x 222mm) |
| Ağırlık: | 17 lb (7.7kg) |
STUDIO 520C MERKEZ KANAL HOPARLÖRÜ
| Hoparlör tipi: | 2 yollu çift woofer, merkez kanal |
| Düşük frekans dönüştürücü: | İki adet 4" (100mm) PolyPlas koni, Simetrik Alan Geometrisi™ mıknatıs yapıları, dökme çerçeveler ve kauçuk çevreler, manyetik olarak yalıtılmış |
| Yüksek frekans dönüştürücü: | Neodimyum mıknatıslı 1" (25mm) sıkıştırma sürücüsü ve cam dolgulu ABS Bi-Radial® korna üzerinde tek parça Teonex® diyafram, manyetik olarak yalıtılmış |
| Önerilen amplifikatör gücü: | 150 watt |
| Frekans yanıtı: | 60Hz – 40kHz (–6dB) |
| Nominal empedans: | 6 ohm |
| Hassasiyet (2.83V/1m): | 88dB |
| Crossover frekansları: | 1.5kHz |
| Kutu tipi: | Portlu |
| Konnektör tipi: | Çift altın kaplama bağlantı noktası (bi-wire özellikli) |
| Mevcut yüzeyler: | Siyah veya kiraz |
| Boyutlar (Y x G x D): | 6-3/4" x 21-7/8" x 6-5/8" (172mm x 555mm x 168mm) |
| Ağırlık: | 16.6 lb (7.5kg) |
Kılavuzu indir
Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.
JBL Studio 590/Studio 580/Studio 570/Studio 530 – Hoparlörler Studio Serisi Kullanım Kılavuzu indir
