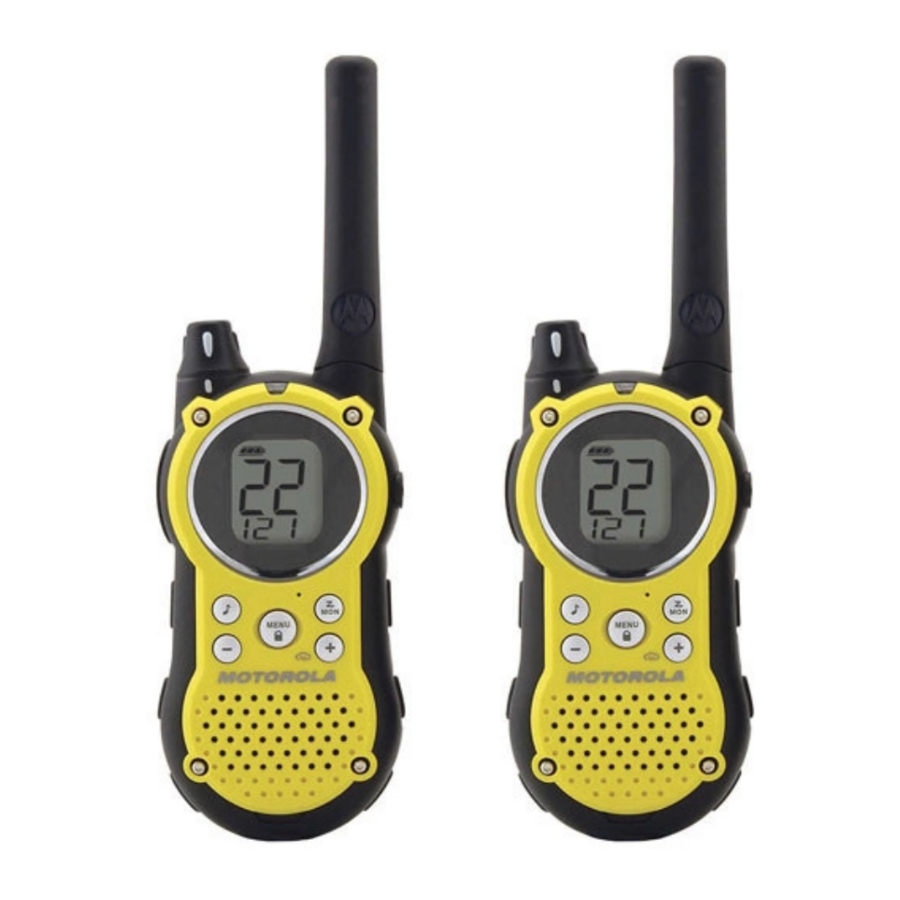

Motorola TALKABOUT T9500, T9550 - Ikki tomonlama radio qo'llanmasi

Boshqaruv tugmalari

Displey ekranining qo'llanmasi

Ishga tushirish

Batareyalarni o'rnatish

Sizning radioingiz uchta AA ishqoriy batareyadan foydalanadi va batareyalar zaryadi kam qolganda signal beradi.

1. Radioni o'chiring.
2. Radio orqa tomoni sizga qarab turganda, batareya qulfini ko'taring va qopqoqni olib tashlang.
3. Batareya bo'linmasining ichki qismida ko'rsatilganidek, uchta AA ishqoriy batareyani joylashtiring.
4. Batareya qopqog'ini qayta joylashtiring va mahkamlash uchun pastga bosing.

ESLATMA: T9500/ T9550 modelidagi radio uchta AA batareyasi o'rniga NiMH qayta zaryadlanuvchi batareyadan foydalanishi mumkin.

NiMH batareya paketini o'rnatish

1. Batareya qopqog'ini olib tashlash uchun yuqoridagi 2-bosqichni bajaring.
2. Batareya paketini shaffof plastik paketdan olib tashlang. Batareya paketini qismlarga ajratmang yoki o'ramang.
3. NiMH batareya paketini "This Side Up" (Bu tomoni yuqoriga) ko'rinib turadigan qilib joylashtiring.
4. Batareya qopqog'ini qayta joylashtiring va mahkamlash uchun pastga bosing.

Batareya o'lchagichi

Batareya belgisi batareya zaryadining darajasini to'liq dan bo'sh gacha ko'rsatadi. Batareya bo'sh bo'lganda, radio vaqti-vaqti bilan signal beradi yoki qo'yib yuborganingizdan keyin (Batareya zaryadi pastligi haqida ogohlantirish).

Eslatma: Radioni uzoq vaqt saqlashdan oldin batareyalarni olib tashlang. Batareyalar vaqt o'tishi bilan korroziyaga uchraydi va radioingizga doimiy zarar etkazishi mumkin.

Batareya zaryadlovchi qurilmasidan foydalanish (ixtiyoriy aksessuar)

Batareya zaryadlovchi qurilmasi NiMH batareyalarini tushirish orqali zaryadlash qulayligini ta'minlaydi va uni stol yoki ish stoli kabi har qanday tekis yuzaga qo'yish mumkin. NiMH batareyasini birinchi marta ishlatishdan oldin uni bir kechada (kamida 16 soat) zaryadlang. Dastlabki zaryaddan so'ng, bo'sh batareya 14 soat ichida to'liq zaryadlanadi.

1. NiMH batareya paketini o'rnatish uchun yuqoridagi amallarni bajaring.
2. AC quvvat manbaini stol ustidagi rozetkaga ulang.
3. AC quvvat manbaini standart devor rozetkasiga ulang.
4. Batareya cho'ntagi qo'shimchalarini zaryadlovchi cho'ntagidan olib tashlang.
5. Radio oldinga qarab turgan holda, uni zaryadlash cho'ntagidan biriga suring.

Eslatmalar

• Radio/batareya joylashtirilganda stol ustidagi zaryadlovchi qurilmasidagi chiroq doimiy yonib turadi.
• Issiq va sovuq haroratlar orasida harakatlanayotganda, batareya harorati moslashmaguncha (odatda taxminan 20 daqiqa) batareyani zaryad qilmang.
• Batareyaning optimal ishlash muddati uchun radioni yoki batareyani zaryadlovchi qurilmadan 16 soat ichida olib tashlang. Radioni zaryadlovchi qurilmada saqlamang.
• Zaryadlash moslamasida bo'lganida radioni o'chiring.

Kamar g'ilofidan foydalanish

Radioingizga kamar g'ilofi kiradi, shunda siz uni kamaringizda osongina olib yurishingiz mumkin.

1. G'ilofning qisqichini kamaringizga mos keladigan qilib sozlang.
2. Radioingizni g'ilofga suring.

Radioni yoqish va o'chirish

Radioni yoqish uchun ni soat yo'nalishi bo'yicha va radioni o'chirish uchun soat yo'nalishiga teskari tomonga burang.

1. Radio signal beradi va qisqacha radioingizda mavjud bo'lgan barcha funksiyalar belgilarini ko'rsatadi.
2. Keyin displey joriy kanal, kod va tanlangan funksiyalarni ko'rsatadi.

Ovoz balandligini sozlash

Qulay tinglash darajasiga yetguncha ni bosib ushlab turing va ayni paytda ni aylantiring.

1. Ovoz balandligini oshirish uchun ni soat yo'nalishi bo'yicha aylantiring
2. Ovoz balandligini kamaytirish uchun ni soat yo'nalishiga teskari tomonga aylantiring.

Radioni qulog'ingizga yaqin tutmang. Agar ovoz balandligi noqulay darajaga o'rnatilgan bo'lsa, u qulog'ingizga zarar etkazishi mumkin.

Gapirish va tinglash

Muloqot qilish uchun guruhingizdagi barcha radiolar bir xil kanal va shovqinni yo'q qiluvchi kodga o'rnatilishi kerak.

1. Gapirish uchun ni bosib ushlab turing.
2. Gapirib bo'lgach, ni qo'yib yuboring.

Maksimal tiniqlikka erishish uchun radioni og'zingizdan ikki-uch dyuym uzoqlikda ushlab turing va to'g'ridan-to'g'ri mikrofon tomon gapiring. Gaplashayotganda mikrofonni yopmang.

Gaplashish masofasi

Sizning radioingiz ishlashni maksimal darajada oshirish va uzatish masofasini yaxshilash uchun mo'ljallangan. Radiolardan besh futdan yaqinroq masofada foydalanmang.

Quvvatni oshirish

Radioingiz quvvatini ikki vattgacha oshirish uchun gaplashayotganda tugmasining yuqori qismini bosing. Agar siz tomoningiz yaqin ekanligini bilsangiz, tugmasining pastki qismini bosib, batareyangiz energiyasini tejashingiz mumkin, shunda kamroq quvvat sarflanadi.

Eslatma: Agar siz faqat FRS kanalida bo'lsangiz (kanal va chastotalar jadvaliga qarang), radio ning har qanday qismi bosilganda faqat past quvvatdan foydalanadi.

Kuzatuv tugmasi

Qabul qilmayotganingizda radioning ovoz balandligini tinglash uchun ni uch soniya bosib ushlab turing. Bu, agar kerak bo'lsa, ovoz balandligini sozlash imkonini beradi. Gapirishdan oldin joriy kanalda faollikni tekshirish uchun ni ham bosishingiz mumkin.

Gapirish uchun bosish taymerining tugash vaqti

Tasodifiy uzatishlarning oldini olish va batareya quvvatini tejash uchun, agar siz ni 60 soniya davomida bosib tursangiz, radio doimiy ogohlantirish signalini chiqaradi va uzatishni to'xtatadi.

Dastlabki sozlash

Kanalni tanlash

Sizning radiolaringizda 22 ta kanal mavjud. 8-14-kanallar faqat FRS 0.5 Vatt, qolgan barcha kanallar GMRS. Siz ning pastki qismini bossangiz, barcha kanallar 0.5 Vatt bo'ladi . Agar siz quvvatni oshirish uchun ning yuqori qismini bossangiz, GMRS kanallari 2 Vatt bo'ladi .

Eslatma: Faqat FRS kanalida bo'lganda, ning yuqori yoki pastki qismini bosish faqat 0.5 Vatt bo'ladi

1. Radio yoqilgan holda, ni bosing. Joriy kanal miltillaydi.
2. Kanalni sozlash uchun yoki ni bosing.
3. Kanal sozlamalarini saqlash uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

Kanallar va chastotalar

Interferensiya yo'qotuvchi kod

Interferensiya yo'qotuvchi kodlar kod kombinatsiyalarini tanlash imkoniyatini berish orqali interferensiyani minimallashtirishga yordam beradi. Sizning radiolaringizda 121 ta Interferensiya yo'qotuvchi kod mavjud. 1 – 38 kodlar boshqa FRS/GMRS radiolarida paydo bo'ladigan standart kodlardir. 39 – 121 kodlar yuqori interferensiyadan himoya qilish uchun qo'shilgan qo'shimcha kodlardir.

Kanal uchun kodni o'rnatish uchun:

1. Kod miltillay boshlaguncha ni qisqa bosing.
2. Kodni tanlash uchun yoki ni bosing.
3. Kod sozlamalarini saqlash uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

Ushbu protseduradan foydalanib, har bir kanal uchun turli xil kodni o'rnatishingiz mumkin. yoki ni uzoqroq bosish Interferensiya kodini tezda aylantirish imkonini beradi, shunda siz o'zingiz xohlagan kodga tezda yetib borishingiz mumkin.

Eslatma: Interferensiya yo'qotuvchi kodlarga ega bo'lmagan radiolar bilan aloqa qilish uchun Interferensiya yo'qotuvchi kodlardan foydalanadigan radioda Interferensiya yo'qotuvchi kodini 0 ga o'rnatishingiz kerak. "Ohang yo'q, kod yo'q" uchun 0 ni tanlang va sizning radio displeyingizda OFF miltillaydi.

Qo'ng'iroq ohanglarini o'rnatish va uzatish

Sizning radiolaringiz guruhingizdagi boshqa radiolarga turli xil qo'ng'iroq ohanglarini uzatishi mumkin, shunda siz ular bilan gaplashmoqchi ekanligingizni ogohlantirishingiz mumkin. Sizda tanlash uchun 10 ta qo'ng'iroq ohangi mavjud.

Qo'ng'iroq ohangini o'rnatish uchun:

1. Radio yoqilgan holda, ni joriy qo'ng'iroq ohangi sozlamasi miltillaguncha va paydo bo'lguncha qisqa bosing.
2. Qo'ng'iroq ohangini o'zgartirish va eshitish uchun yoki ni bosing.
3. Yangi qo'ng'iroq ohangini o'rnatish uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

Qo'ng'iroq ohangini sizning radio bilan bir xil kanal va Interferensiya yo'qotuvchi kodga o'rnatilgan boshqa radiolarga uzatish uchun ni bosing.

Eslatma: Qo'ng'iroqni 0 ga o'rnatish qo'ng'iroq ohangi funksiyasini o'chiradi.

Aksessuarlarsiz qo'llarsiz foydalanish (iVOX)

Siz iVOX funksiyasidan hech qanday ovozni faollashtirish aksessuarlariga ehtiyoj sezmasdan, qo'llarsiz uzatish uchun foydalanishingiz mumkin. iVOX yoqilgandan so'ng, radio sizning ovozingizni aniqlaydi va siz gapirganda uzatadi.

1. iVOX displeyda paydo bo'lguncha ni qisqa bosing. Joriy sozlama Yoqish/O'chirish miltillaydi.
2. Yoqish yoki O'chirishni tanlash uchun yoki ni bosing.
3. O'rnatish uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

VOX yoki iVOX rejimida sezgirlik darajasini o'rnatish

Radioning sezgirlik darajasini sozlash tasodifiy shovqinlarning uzatishni qo'zg'atish ehtimolini minimallashtirishga yordam beradi va radio yumshoq ovozlarni qabul qilishiga yordam beradi.

1. iVOX ni o'rnatgandan so'ng ni qisqa bosing. VOX hali ham paydo bo'ladi.
2. Sezgirlik darajasini tanlash uchun yoki ni bosing.


Eslatma: VOX aksessuarini ulaganingizda, radio avtomatik ravishda oxirgi tanlangan sezgirlik darajasiga o'rnatiladi.

Aksessuarlar bo'yicha maxsus funksiyalar bo'limiga qarang.

VibraCall ogohlantirish

VibraCall - bu sizning radiolaringiz xabar olayotganligini bildirish uchun tebranadigan ogohlantirish. Bu shovqinli muhitda foydalidir. Ogohlantirish yoqilganda, siz o'rnatgan kanal va kodda xabar olganingizda radio har 30 soniyada bir marta tebranadi.

1. Tebranadigan ogohlantirishlarni yoqish uchun ni ko'rsatilguncha bosing. Joriy sozlama miltillaydi.
2. Sozlamani O'chirish/Yoqishga o'zgartirish uchun yoki ni bosing.
3. O'rnatish uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

QT shovqin filtrlash

QT shovqin filtrlash funksiyasi ushbu funksiyaga ega bo'lgan boshqa Motorola radiolari bilan uzluksiz aloqani ta'minlashga yordam beradi. Ushbu funksiya boshqa radiolardan keladigan keraksiz uzatishlarni filtrlash imkonini beradi. Bu radiotraffic ko'p bo'lgan joylarda, masalan, ko'ngilochar bog'lar yoki chang'i kurortlarida foydalidir.

Eslatma: Radio skanerlayotganda QT shovqin filtrlash mavjud emas.

QT shovqin filtrlashni yoqish yoki o'chirish uchun:

1. QT ko'rsatilguncha ni qisqa bosing. Joriy sozlama Yoqish/O'chirish miltillaydi.
2. Shovqin filtrlashni Yoqish yoki O'chirish uchun yoki ni bosing.
3. Tanlovingizni tasdiqlash uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

QT shovqin filtrlash yoqilgan radioga uzatish uchun:

1. Boshqa radio bilan bir xil kanal va Interferensiya yo'qotuvchi kodni tanlang.
2. Qo'ng'iroq ohangini yuborish uchun ni bosing. Bu sizning ovozingizni qabul qiluvchi radiodagi QT shovqin filtridan o'tishiga imkon beradi.
3. ni bosing va normal gapiring.

Eslatma: Agar siz 2-qadamni o'tkazib yuborsangiz, sizning xabaringizning boshi qabul qiluvchi radioda eshitilmasligi mumkin. Oxirgi uzatishdan keyin boshlangan 30 soniyalik davr uchun tanlangan kanal va kodda olingan barcha uzatishlar QT shovqin filtridan o'tadi.

Klaviatura ohanglari

Siz karnay tugmachasi ohanglarini yoqishingiz yoki o'chirishingiz mumkin. Har bir tugma bosilganda tugma ohangini eshitasiz.

1. ni ko'rsatilguncha ni bosing. Joriy sozlama Yoqish/O'chirish miltillaydi
2. Yoqish yoki O'chirish uchun yoki ni bosing.
3. Tasdiqlash uchun ni bosing yoki sozlashni davom ettirish uchun ni bosing.

Tugma ohangi funksiyasi o'chirilgan bo'lsa, quyidagilar o'chirilmaydi:

• Uzatish vaqti tugashi ogohlantirish ohangi;
• Qo'ng'iroq ohangi;
• Batareya quvvati pastligi haqida ogohlantirish ohangi; yoki
• Uzatilgan Gapni tasdiqlash ohangi.

Gapni tasdiqlash ohangini uzatish

Uzatishni tugatgandan so'ng noyob ohangni uzatish uchun radiolaringizni o'rnatishingiz mumkin. Bu boshqalarga gaplashib bo'lganingizni bildirish uchun "Eshitildi" yoki "Tugatildi" deyishga o'xshaydi.

1. Radio yoqilgan holda, ni ko'rsatilguncha bosing. Joriy sozlama Yoqish/O'chirish miltillaydi.
2. Yoqish yoki O'chirish uchun yoki ni bosing.
3. O'rnatish uchun ni bosing yoki menyu rejimini tark etish uchun ni bosing.

Maxsus funksiyalar

Klaviatura qulfi

Radio sozlamalaringizni tasodifan o'zgartirib yubormaslik uchun:

1. Bosib turing qachonki ko'rsatilguncha.
2. Qulf rejimida siz radioni yoqishingiz va o'chirishingiz, ovoz balandligini sozlash, qabul qilish, uzatish, qo'ng'iroq ohangini yuborish va kanallarni kuzatishingiz mumkin. Barcha boshqa funksiyalar qulflangan.

Radioni qulfdan chiqarish uchun bosib turing qachonki endi ko'rsatilmaydi.

Prioritetli skanerlash

Kanal va kodlarni uzatish uchun kuzatish yoki guruhingizda kanalni tasodifan o'zgartirgan odamni topish uchun skanerlashdan foydalaning.
Prioritetli skanerlash bilan sizning uy kanalingiz boshqa har qanday kanalga qaraganda tez-tez skanerlanadi. Uy kanali - bu sizning radioingiz skanerlashni boshlaganingizda o'rnatilgan kanal. Agar siz radioingizning shovqinni yo'qotish kodi 1 dan 121 gacha bo'lgan raqamga o'rnatilgan bo'lsa, skanerlashni faollashtirsangiz, radio har bir dasturlashtirilgan kanal va kod kombinatsiyasida faollikni tekshiradi.

Eslatmalar:

• 0 kodidan yoki boshqa koddan foydalangan holda barcha uzatishlar e'tiborga olinmaydi.
• Har bir kanal uchun standart kod 1.
• Agar 0 kodida skanerlash bo'lsa, barcha kanallar va kod kombinatsiyalari skanerlanadi.

1. Skanerlashni boshlash uchun qisqa vaqt ichida bosing va qo'yib yuboring . Skanerlash indikatori ko'rsatiladi , va radio kanal va shovqinni yo'qotish kodi kombinatsiyalari bo'ylab aylanib o'tishni boshlaydi.
2. Radio kanal faolligini aniqlaganda, u skanerlashni to'xtatadi va siz uzatishni eshitishingiz mumkin.
3. Javob berish va uzatuvchi odam bilan gaplashish uchun bosing besh soniya ichida.
4. Skanerlashni to'xtatish uchun qisqa vaqt ichida bosing va qo'yib yuboring .

Eslatma: Agar siz bossangiz radio skanerlayotganda, radio siz skanerlashni faollashtirishdan oldin tanlagan kanalda uzatiladi. Agar besh soniya ichida uzatish sodir bo'lmasa, skanerlash davom etadi.

Kanallarni skanerlash ro'yxatidan olib tashlash (bezovta qiluvchi o'chirish funksiyasi)

1. Radioni kanalni skanerlashdan saqlash uchun bosib turing yoki kamida uch soniya davomida, keyin qo'yib yuboring, qachonki skanerlash birinchi marta shu kanalda to'xtasa. Bu kanalni vaqtincha skanerlash ro'yxatidan olib tashlaydi.
2. Bosing skanerlash rejimidan chiqish uchun.
3. Bosing skanerlashni qayta faollashtirish uchun ikkinchi marta.
4. Ilgari o'chirilgan kanalni tiklash uchun radioni o'chiring va keyin qayta yoqing. Yoki shunchaki 2 va 3-bosqichlarni takrorlang.

Eslatma: Siz uy kanalini skanerlash ro'yxatidan olib tashlay olmaysiz. Uy kanali - bu sizning radioingiz skanerlashni boshlaganingizda o'rnatilgan kanal.

Audio aksessuarlardan foydalanish

Sizning radioingiz uchun ko'plab aksessuarlar (alohida sotiladi) mavjud. Qo'shimcha ma'lumot olish uchun bizning veb-saytimizga tashrif buyuring: www.motorola.com.

Aksessuarlar bilan qo'lsiz foydalanish (VOX)

Ixtiyoriy aksessuarlardan foydalangan holda qo'lsiz uzatishingiz mumkin. VOX yoqilgandan so'ng, radio sizning ovozingizni aniqlaydi va siz gapirganda uzatadi.

1. Radioni o'chiring va VOX aksessuarini aksessuar portiga ulang.
2. Radioni yoqing. VOX displeyda ko'rsatiladi.
3. Aylantirib ovoz balandligini mos ravishda sozlang . Aksessuarni boshingizga yoki qulog'ingizga qo'yishdan oldin ovoz balandligini pasaytiring.
4. O'chirish uchun shunchaki aksessuarni olib tashlang.

Eslatma: Siz gapirishni boshlaganingizdan va radio uzatishni boshlagan vaqt oralig'ida qisqa kechikish mavjud. Uzatish tugallanishidan oldin qisqa kechikish mavjud.

Ob-havo

Sizning radioingiz Amerika Qo'shma Shtatlari Milliy Okean va Atmosfera Boshqarmasi (NOAA) Ob-havo Radiosi va Kanada Atrof-muhit Ob-havo Radiosi tomonidan efirga uzatishlarni sozlash imkoniyatiga ega.

Siz ob-havo kanalini tinglashingiz yoki radioingizni favqulodda ob-havo ko'rsatuvlari haqida ogohlantirish uchun sozlashingiz mumkin, bu esa odatiy ko'rsatuvlarni to'xtatadi. Ob-havo kanalini tinglaganingizda, radioingizni skanerlash rejimida yoki ikki tomonlama aloqa uchun ishlata olmaysiz.

NOAA va Environment Canada ikkalasi ham mos ravishda AQSh va Kanada bo'ylab joylashgan uzatuvchilarga ega. Ushbu uzatuvchilar kuniga 24 soat davomida kuzatuvlar, prognozlar va boshqa ma'lumotlarni efirga uzatadi.

Ob-havo kanallari va chastotalari

Eslatma: NOAA ob-havo radio stantsiyalari muayyan hududlarni qamrab olish uchun tayinlangan va xizmat cheklangan bo'lishi mumkin. Chastota va tafsilotlar uchun mahalliy ob-havo idorangiz bilan tekshiring yoki hududingiz uchun mos uzatuvchini ko'rish uchun AQShda www.nws.noaa.gov/nwr yoki Kanadada www.msc-smc.ec.gc.ca/cd/factsheets/wxradio saytiga tashrif buyuring.

NOAA logotipidan foydalanish NOAA Milliy Ob-havo Xizmati tomonidan ma'qullashni yoki nazarda tutilgan ma'qullashni ta'minlamaydi, shuningdek, Weatheradio logotipidan foydalanish Environment Canada tomonidan ma'qullashni yoki nazarda tutilgan ma'qullashni ta'minlamaydi.

Ob-havo kanali qabulini yoqish va o'chirish

1. Ob-havo qabulini yoqish uchun bosib turing uch soniya davomida.
2. O'chirish uchun bosing yoki radioni o'chiring va keyin qayta yoqing.

Ob-havo kanalini o'rnatish

Sizning radioingiz ob-havo chastotalarini qabul qiladi:

1. Ob-havo qabulini yoqqandan so'ng, bosing . Hozirgi kanal miltillaydi.
2. Bosing yoki kanalni tanlash uchun.
3. Ob-havo kanali sozlamalarini saqlash uchun bosing .

Ob-havo ogohlantirishini o'rnatish

Sizning radioingiz ob-havo chastotalarini qabul qiladi:

1. Ob-havo qabulini yoqqandan so'ng, bosing ikki marta. Yoqish/O'chirish ko'rsatiladi.
2. Yoqish/O'chirishni tanlash uchun bosing yoki . Agar siz Ob-havo ogohlantirishini faollashtirsangiz va ikki tomonlama rejimga qaytsangiz, ko'rsatiladi.
3. Ob-havo kanali sozlamalarini saqlash uchun bosing .

Ikki tomonlama radio qabulida bo'lgani kabi, ob-havo kanali qabul qilish sizning uzatuvchiga qanchalik yaqinligingizga va sizning ichkarida yoki tashqarida ekanligingizga bog'liq. Ob-havo kanallari kodlarsiz uzatilganligi sababli, ular statik yoki shovqinni o'z ichiga olishi mumkin.

Manbalar

• http://www.motorola.com

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
