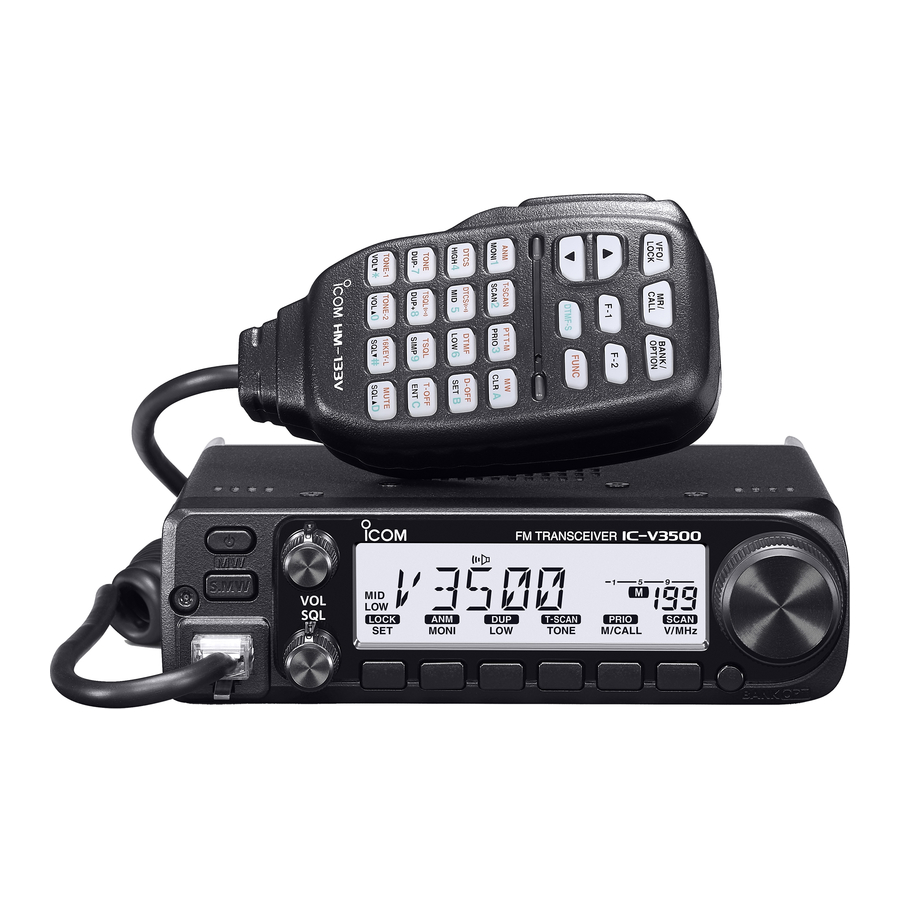

Icom IC-V3500 - 2M VHF FM Mobile Transceiver qo'llanmasi

Muhim

USHBU YO'RIQNOMALARNI SAQLAB QOLING— Ushbu qo'llanma IC-V3500 uchun asosiy foydalanish yo'riqnomalarini o'z ichiga oladi. Kengaytirilgan foydalanish yo'riqnomalari uchun Icom veb-saytidagi ILG'OR QO'LLANMAga qarang.

Ilg'or qo'llanmani quyidagi internet manzilda topishingiz mumkin: https://www.icomjapan.com/support/

Ushbu yo'riqnoma varaqasi faqat diler tomonidan oldindan o'rnatilgan bo'lsa, ishlatilishi mumkin bo'lgan ba'zi funktsiyalarni o'z ichiga oladi. Transceiverda ushbu yo'riqnomada tasvirlanmagan boshqa funktsiyalar va operatsiyalar bo'lishi mumkin. Tafsilotlar uchun dileringizdan so'rang.

Aniq ta'riflar

SO'Z	TA'RIF
	Shaxsiy o'lim, jiddiy jarohat yoki portlash sodir bo'lishi mumkin.
	Shaxsiy jarohat, yong'in xavfi yoki elektr toki urishi sodir bo'lishi mumkin.
	Uskunaning shikastlanishi mumkin.
ESLATMA	Agar e'tiborga olinmasa, faqat noqulaylik. Shaxsiy jarohat, yong'in yoki elektr toki urishi xavfi yo'q.

Icom, agar nosozlik quyidagilar tufayli yuzaga kelgan bo'lsa, Icom yoki Icom bo'lmagan uskunaning yo'q qilinishi, shikastlanishi yoki ishlashi uchun javobgar emas:

• Fors-major, shu jumladan, lekin ular bilan cheklanmagan holda, yong'inlar, zilzilalar, bo'ronlar, suv toshqinlari, chaqmoq, boshqa tabiiy ofatlar, tartibsizliklar, qo'zg'olonlar, urush yoki radioaktiv ifloslanish.
• Icom transiverlarini Icom tomonidan ishlab chiqarilmagan yoki tasdiqlanmagan har qanday uskunalar bilan ishlatish.

Yetkazib berilgan aksessuarlar

ESLATMA: Ba'zi aksessuarlar yetkazib berilmasligi yoki shakli transiver versiyasiga qarab farq qilishi mumkin.

Ushbu Icom mahsulotini tanlaganingiz uchun tashakkur.
Ushbu mahsulotni ishlatishdan oldin BARCHA YO'RIQNOMALARNI diqqat bilan va to'liq o'qing.

Ehtiyot choralari

YUQORI chastotali kuchlanish! HECH QACHON uzatish vaqtida antenna yoki antenna ulagichiga tegmang. Bu elektr toki urishiga yoki kuyishga olib kelishi mumkin.

HECH QACHON transiverni ekranlanmagan elektr portlatish qopqoqlari yaqinida yoki portlovchi muhitda ishlatmang. Bu portlash va o'limga olib kelishi mumkin.

HECH QACHON transiverni mobil operatsiyalar vaqtida xavfsizlik yostig'i ochilishiga to'sqinlik qilishi mumkin bo'lgan joyga qo'ymang.

RF TA'SIRI! Ushbu transiver Radio Chastota (RF) energiyasini chiqaradi. Ushbu transiverni ishlatishda juda ehtiyot bo'lish kerak. Agar sizda RF ta'siri va xavfsizlik standartlari bo'yicha savollaringiz bo'lsa, iltimos, Federal Aloqa Komissiyasining Muhandislik va Texnologiya bo'limining Odamning Radio Chastotali Elektromagnit Maydonlari uchun FCC Qo'llanmalariga Muvofiqlikni Baholash bo'yicha hisobotiga murojaat qiling (OET Bulletin 65).

HECH QACHON transiverni AC rozetkasiga ulamang.
Bu yong'in xavfini keltirib chiqarishi va/yoki elektr toki urishiga olib kelishi mumkin.

HECH QACHON transiverni chaqmoq paytida ishlatmang. Bu elektr toki urishiga olib kelishi, yong'inga sabab bo'lishi yoki transiverga zarar yetkazishi mumkin. Bo'ron oldidan har doim quvvat manbai va antennani uzing.

HECH QACHON DC quvvat kabelini DC vilkasi va sug'urta ushlagichi o'rtasida kesmang. Kesgandan so'ng noto'g'ri ulanish amalga oshirilsa, transiver shikastlanishi mumkin.

HECH QACHON transiverni 24 V batareya kabi 16 V DC dan ortiq quvvat manbaiga ulamang. Bu transiverga zarar yetkazishi mumkin.

HECH QACHON transiverni ho'l qo'llar bilan ishlatmang yoki tegmang. Bu elektr toki urishiga olib kelishi yoki transiverga zarar yetkazishi mumkin.

HECH QACHON transiverni transport vositasining normal ishlashiga to'sqinlik qilishi mumkin bo'lgan yoki tan jarohatiga olib kelishi mumkin bo'lgan joyga qo'ymang.

HECH QACHON metall, sim yoki boshqa narsalarga transiver ichida tegmang yoki orqa paneldagi ulagichlar bilan noto'g'ri aloqa qilmang. Bu elektr toki urishiga olib kelishi yoki transiverga zarar yetkazishi mumkin.

HECH QACHON g'ayrioddiy hid, ovoz yoki tutunni sezgan bo'lsangiz, uskunani ishlatmang. Darhol quvvatni va DC quvvat kabelini O'CHIRING (OFF). Maslahat uchun Icom dileringiz yoki distribyutoringizga murojaat qiling.

TRANSPORT VOSITASINI HAYDASH VAQTIDA transiverni ishlatmang. Xavfsiz haydash sizning to'liq e'tiboringizni talab qiladi — bundan kamrog'i baxtsiz hodisaga olib kelishi mumkin.

DC quvvat kabelining polaritesini TESKARI QILMANG.
Bu transiverga zarar yetkazishi mumkin.

Transiverni yomg'ir, qor yoki har qanday suyuqlik ta'siriga QO'YMAYING. Ular transiverga zarar yetkazishi mumkin.

Transport vositasining dvigateli ishlamay turib transiverni ISHLATMANG. Transport vositasining akkumulyatori transport vositasining dvigateli O'CHIRILGAN (OFF) vaqtda transiver ishlatilganda tezda tugaydi.

Transiverni yetarli shamollatilmaydigan joyga O'RNATMANG yoki JOYLASHTIRMANG yoki transiverning yuqori, orqa, yon yoki pastki qismidagi sovutish teshiklarini to'sib qo'ymang. Issiqlik tarqalishi kamayishi va transiverga zarar yetkazishi mumkin.

Tozalashda Benzin yoki spirt kabi kuchli erituvchilardan FOYDALANMANG. Bu uskunaning yuzalariga zarar yetkazishi mumkin. Agar sirt chang yoki iflos bo'lsa, uni yumshoq, quruq mato bilan artib tozalang.

Transiverni harorat −10°C dan past yoki +60°C dan yuqori bo'lgan joylarda yoki to'g'ridan-to'g'ri quyosh nuriga ta'sir qiladigan joylarda, masalan, asboblar panelida ISHLATMANG yoki QOLDIRMANG.

Transiverni haddan tashqari changli muhitda ISHLATMANG yoki QOLDIRMANG. Bu transiverga zarar yetkazishi mumkin.

Belgilanmagan mikrofonni ISHLATMANG. Boshqa mikrofonlarning pin vazifalari har xil va transiverga zarar yetkazishi mumkin.

Ruxsatsiz shaxslar tomonidan beixtiyor foydalanishga yo'l qo'ymaslik uchun HECH QACHON transiverni xavfsiz bo'lmagan joyga qo'ymang.

Agar uzatmoqchi bo'lmasangiz, PTT tugmasini BOSMANG.

Mobil operatsiya vaqtida issiq yoki sovuq havo to'g'ridan-to'g'ri unga puflaydigan joyga transiverni JOYLASHTIRMANG.

ESLATMA: Dengiz mobil operatsiyasi vaqtida xato ko'rsatkichlarning oldini olish uchun transiver va mikrofonni magnit navigatsiya kompasidan iloji boricha uzoqroq tuting.

FCC ma'lumotlari

Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun cheklovlarga mos kelishi aniqlandi. Ushbu cheklovlar turar joyni o'rnatishda zararli shovqinlardan oqilona himoya qilishni ta'minlash uchun mo'ljallangan. Ushbu uskunalar radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar yo'riqnomaga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, ma'lum bir o'rnatishda shovqin bo'lmaydi degan kafolat yo'q. Agar ushbu uskunalar radio yoki televidenie qabul qilishiga zararli shovqinlarni keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchiga quyidagi choralarning bir nechtasi bilan shovqinni tuzatishga urinish tavsiya etiladi:

• Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
• Uskunalar va qabul qilgich o'rtasidagi masofani oshiring.
• Uskunalarni qabul qilgich ulanganidan farqli bo'lgan kontaktlarning zanjiridagi rozetkaga ulang.
• Yordam uchun dilerga yoki tajribali radio/TV texnikiga murojaat qiling.

Ushbu transiverga Icom Inc. tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar FCC qoidalari bo'yicha ushbu transiverni ishlatish huquqidan mahrum qilishi mumkin.

Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi. Ishlash ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi sharti bilan amalga oshiriladi.

Kanada ma'lumotlari
Ushbu qurilma Industry Canada litsenziyasidan ozod qilingan RSS standart(lar)iga mos keladi. Ishlash quyidagi ikki shartga bog'liq:

1. ushbu qurilma shovqinlarni keltirib chiqarmasligi kerak va
2. ushbu qurilma qurilmaning istalmagan ishlashiga olib kelishi mumkin bo'lgan shovqinlarni o'z ichiga olgan har qanday shovqinni qabul qilishi kerak.

Panel tavsifi

DIQQAT: Dengiz va WX kanali rejimi transiver versiyasiga qarab ishlatilmasligi mumkin.

Old panel

1. POWER tugmasi []
   Transiverni yoqish yoki o'chirish uchun 1 soniya bosib turing.
2. XOTIRAGA YOZISH TUGMASI [S.MW MW]

• Xotiraga yozish rejimiga kirish uchun bosing.
• Tanlangan xotira kanalini o'rnatish uchun 1 soniya bosib turing.
  Xotira kanallarini avtomatik ravishda oshirish uchun tugmani bosib turishda davom eting.

3. MIKROFON ULAGICHI
   Ta'minlangan mikrofon bilan ulanadi.
4. OVZ HAJMINI BOSHQARISH [VOL]
   Ovoz darajasini sozlash uchun aylantiring.
5. SHOVQINNI BOSHQARISH [SQL]
   Shovqin darajasini sozlash uchun aylantiring.
   S-metr shovqinni bostirish yoki attenuator shovqinni bostirish [SQL] ni soat 12 holatidan o'ngga aylantirganda faollashadi.
6. SOZLASH QULFLASH TUGMASI [SET LOCK]

• Sozlash rejimiga kirish uchun bosing.
• Qulflash funksiyasini yoqish yoki o'chirish uchun 1 soniya bosib turing.

7. MONITOR KANALINING NOMI PA TUGMASI [MONI ANM PA]

• Monitor funksiyasini yoqish yoki o'chirish uchun bosing.
• Xotira yoki Qo'ng'iroq kanali rejimida kanal nomi yoki raqamini yoqish yoki o'chirish uchun 1 soniya bosib turing.
• Dengiz kanali rejimida Ommaviy murojaat funksiyasini yoqish yoki o'chirish uchun 1 soniya bosib turing.

8. CHIQISH QUVVATI DUPLEX TUGMASI [LOW DUP]

• Chiqish quvvatini tanlash uchun bosing.
• Minus Duplex, plyus Duplex yoki Simplex rejimini tanlash uchun 1 soniya bosib turing.

9. TON - TONNI SKANERLASH TUGMASI [TONE T-SCAN]

• Ton funksiyasini tanlash uchun bosing.
• Tonni skanerlashni boshlash uchun 1 soniya bosib turing.

10. XOTIRA/QO'NG'IROQ USTUVORLIGI TUGMASI [M/CALL PRIO]

• Xotira, Qo'ng'iroq, Dengiz yoki WX kanali rejimini tanlash uchun bosing.
• Ustuvorlikni kuzatishni boshlash uchun 1 soniya bosib turing.

11. VFO/MHz SOZLASHNI SKANERLASH TUGMASI [V/MHz SCAN]

• VFO rejimini tanlash uchun bosing.
  VFO rejimida 10 MHz yoki 1 MHz sozlash qadamini tanlash uchun bosing.
• Skanerlashni boshlash uchun 1 soniya bosib turing.
  Skanerlashni bekor qilish uchun bosing.

12. BANKNI TANLASH TUGMASI [BANK OPT]

• Xotira rejimida xotira bankini tanlash uchun bosing.
• Variantni sozlash rejimiga kirish uchun 1 soniya bosib turing.
• Dengiz kanali rejimida Dengizni sozlash rejimiga kirish uchun 1 soniya bosib turing.
  Favqulodda ogohlantirish funksiyasini yoki Vaqtinchalik ovoz funksiyasini ushbu tugmaga tayinlashingiz mumkin. Tafsilotlar uchun Kengaytirilgan qo'llanmaga qarang.

13. SOZLASH TERGICHI [DIAL]

• Ishlash chastotasini yoki Xotira kanalini tanlang.
• Sozlash rejimida elementni tanlang.
• Skanerlash yo'nalishini o'zgartiring.

Mikrofon ulagichi haqida ma'lumot

1. +8 V DC chiqishi (maksimal 35 mA)
2. Kanalni yuqoriga/pastga
3. 8 V boshqaruv IN
4. PTT
5. GND (mikrofon yer)
6. MIC (mikrofon kirishi)
7. GND
8. Ma'lumot IN

Orqa panel

1. ANTENNA ULAGICHI [ANT]
   50 Ω PL-259 koaksial kabel orqali 50 Ω antenna bilan ulanadi.
2. QUVVAT ROZETKASI [DC13.8V]
   Ta'minlangan DC quvvat kabeli bilan 13,8 V DC ±15% quvvat manbaini ulang.
   DIQQAT: Avtomobilda ishlayotganda sigaret prikurivateli rozetkasidan quvvat manbai sifatida FOYDALANMANG. Vilka kuchlanishning pasayishiga olib kelishi mumkin va ateşleme shovqini uzatish yoki qabul qilish audiosiga tushishi mumkin.
3. DYNAMIK ULAGICHI [SP]
   4 Ω dinamik bilan ulanadi.
   Audio chiqish quvvati 3,5 Vt dan ortiq.

Funksiya displeyi

1. CHASTOTA O'QISHI
   Ishlash chastotasini, kanal nomini, Sozlash rejimi tarkibini va hokazolarni ko'rsatadi.

• Skanerlash vaqtida chastota kasr nuqtasi miltillaydi.
• DTMF Xotira rejimida "d" 100 MHz raqamlarida ko'rsatiladi.

2. UZATISH BELGISI

• Uzatish vaqtida ko'rsatiladi.
• Bir marta bosish PTT funksiyasi yoqilganda uzatish vaqtida miltillaydi.

3. OVZNI O'CHIRISH BELGISI
   Ovozni o'chirish funksiyasi yoqilganda ko'rsatiladi.
4. TOR REJIM BELGISI
   Keng/Tor sozlamasida "Tor" tanlanganda ko'rsatiladi.
5. CHIQISH QUVVATI BELGILARI
   Tanlangan chiqish quvvati darajasini ko'rsatadi.
   Agar chiqish quvvati belgisi ko'rsatilmasa, daraja "Yuqori" ga o'rnatiladi.
6. TUGMA BELGILARI
   Funksiya displeyining to'g'ridan-to'g'ri ostidagi tugmalarning funksiyalarini ko'rsatadi.
7. O'TKAZIB YUBORISH BELGISI
   Tanlangan Xotira kanali O'tkazib yuborish kanali sifatida o'rnatilganda ko'rsatiladi.
8. Xotira kanalining RAQAMINI O'QISH

• Tanlangan Xotira kanali raqamini ko'rsatadi.
• Qo'ng'iroq kanali tanlanganda "C" ko'rsatiladi.

DIQQAT: Qo'ng'iroq kanali rejimida VFO rejimi tanlanganda, Xotira kanali raqami o'rniga kichik "c" ko'rsatiladi.

9. XOTIRA BELGISI
   Xotira rejimi tanlanganda ko'rsatiladi.
10. S/RF KO'RSATKICHI

• Signallarni qabul qilish vaqtida nisbiy signal kuchini ko'rsatadi.
• Uzatish vaqtida chiqish quvvati darajasini ko'rsatadi.

11. BAND BELGISI

• Signal qabul qilinayotganda yoki shovqin bostirilganda ko'rsatiladi.
• Monitor funksiyasi yoqilganda miltillaydi.

12. S-METR SHOVQINNI BOSHTIRISH BELGISI
    S-metr Shovqinni bostirish funksiyasi yoqilganda ko'rsatiladi.
13. SHOVQINNI BOSHTIRISH ATTENUATOR BELGISI
    Shovqinni bostirish Attenuator funksiyasi yoqilganda ko'rsatiladi.
14. USTUVORLIKNI KUZATISH BELGISI
    Ustuvorlikni kuzatish vaqtida ko'rsatiladi.
15. AVTOMATIK O'CHIRISH BELGISI
    Avtomatik o'chirish funksiyasi yoqilganda ko'rsatiladi.
16. TON BELGILARI
    Ton funksiyasi yoqilganda ko'rsatiladi.
    Ton funksiyasini tanlash uchun [TONE T-SCAN] tugmasini bosing.

	Subaudio ton kodlagichi (faqat TX)
va	CTCSS cho'ntak signal funksiyasi
	CTCSS shovqinni bostirish funksiyasi
va	DTCS kodlagichi (faqat TX)
va	DTCS cho'ntak signal funksiyasi
	DTCS shovqinni bostirish funksiyasi
va -R	Teskari CTCSS shovqinni bostirish funksiyasi
va -R	Teskari DTCS shovqinni bostirish funksiyasi

17. DUPLEX BELGILARI

• Plius Duplex rejimida bo'lganda "+" ko'rsatiladi.
• Minus Duplex rejimida bo'lganda "–" ko'rsatiladi.

18. TUMAN SIGNAL BELGISI
    Tuman signal funksiyasi yoqilganda ko'rsatiladi.
19. QULFLASH BELGISI
    Qulflash funksiyasi yoqilganda ko'rsatiladi.

Mikrofon

DIQQAT: Taqdim etilgan mikrofon transiver versiyasiga qarab farq qiladi.

HM-133V

1. PTT KALITI (PTT SWITCH)

• O'tkazish uchun bosib turing, qabul qilish uchun qo'yib yuboring.
• One-Touch PTT (Bir tegish bilan PTT) funksiyasi yoqilganda, uzatish va qabul qilish o'rtasida o'tish uchun bosing.

2. TEPA/PAST KALITLARI [▲] yoki [▼]

• Ishlash chastotasini, xotira kanalini, rejim sozlamalarini va hokazolarni tanlash uchun bosing.
• Skanerlashni boshlash uchun har qanday kalitni 1 soniya bosib turing.
  Skanerlash yo'nalishi kalitning o'q yo'nalishiga mos keladi.

3. FAOLIYAT INDIKATORI (ACTIVITY INDICATOR)

• [FUNC] yoki [DTMF-S] dan boshqa har qanday kalit bosilganda yoki uzatish vaqtida qizil yonadi.
• Mikrofon klaviaturasi qulfi (Microphone Keypad Lock) funksiyasi yoqilganda to'q sariq yonadi.
• One-Touch PTT (Bir tegish bilan PTT) funksiyasi yoqilganda yashil yonadi.

4. KLAVIATURA (KEYPAD)
   Turli funksiyalarni faollashtirish uchun kalitlarni bosing.
5. FUNKSIYA INDIKATORI (FUNCTION INDICATOR)

• [FUNC] faollashtirilganda to'q sariq yonadi — kalitlarning ikkilamchi funksiyasidan foydalanish mumkinligini bildiradi.
• [DTMF-S] faollashtirilganda yashil yonadi — klaviaturadan foydalanib DTMF signallarini uzatish mumkin.

6. FUNKSIYA KALITI (FUNCTION KEY) [FUNC]
   Ikkilamchi funksiyani yoqish yoki o'chirish uchun ushbu kalitni bosing va keyin klaviaturani bosing.
7. DTMF XOTIRA TANLASH KALITI (DTMF MEMORY SELECT KEY) [DTMF-S]
   DTMF to'g'ridan-to'g'ri tanlashni yoqish uchun bosing.
   Tafsilotlar uchun quyidagi jadvalga qarang.
8. FUNKSIYA KALITLARI (FUNCTION KEYS) [F-1] va [F-2]
   Belgilangan funksiyalarni faollashtirish uchun bosing.
9. BANK/OPTION KALITI (BANK/OPTION KEY) [BANK/OPTION]

• Xotira rejimida xotira banki variantini tanlash uchun bosing.
• Dengiz kanali rejimida dengiz sozlamalari rejimini tanlash uchun 1 soniya bosib turing.
• Dengiz sozlamalari rejimida keyingi elementni tanlash uchun bosing.
• Variantlar sozlamalari rejimini tanlash uchun 1 soniya bosib turing.
  Favqulodda ogohlantirish funksiyasi yoki vaqtinchalik ovoz balandligi funksiyasi tayinlangan bo'lsa, har bir funksiya yoqiladi.

10. XOTIRA/CHAQIRUV KALITI (MEMORY/CALL KEY) [MR/CALL]

• Xotira rejimini tanlash uchun bosing.
• Chaqiruv kanalini tanlash uchun 1 soniya bosib turing.
• Dengiz sozlamalari rejimida oldingi elementni tanlash uchun bosing.

11. VFO/QULFLASH KALITI (VFO/LOCK KEY) [VFO/LOCK]

• VFO rejimini tanlash uchun bosing.
• Qulflash funksiyasini yoqish yoki o'chirish uchun 1 soniya bosib turing.

HM-133V Klaviaturasi

KALIT (KEY)	FUNKSIYA (FUNCTION)	IKKILAMCHI FUNKSIYA ([FUNC]+kalit) (SECONDARY FUNCTION ([FUNC]+key))
[MONI 1 ANM]	Shovqinni ochadi yoki yopadi.	Xotira rejimida kanal nomlari yoki raqamli displeyni yoqadi yoki o'chiradi.
[SCAN 2 T-SCAN]	Skanerlashni boshlaydi yoki to'xtatadi.	Ton skanerlashni boshlaydi va to'xtatadi.
[PRIO 3 PTT-M]	Prioritetli kuzatuvni boshlaydi yoki to'xtatadi.	One-Touch PTT (Bir tegish bilan PTT) funksiyasini yoqadi yoki o'chiradi. i Tafsilotlar uchun kengaytirilgan qo'llanmaga qarang.
[HIGH 4 DTCS]	Yuqori chiqish quvvatini tanlaydi.	DTCS shovqinni bostirish funksiyasini yoqadi.
[MID 5 DTCS ]	O'rta chiqish quvvatini tanlaydi.	DTCS cho'ntak signal funksiyasini yoqadi.
[LOW 6 DTMF]	Past chiqish quvvatini tanlaydi.	DTMF xotira kodlovchini yoqadi.
[DUP- 7 TONE]	Minus Duplex rejimini tanlaydi.	Subaudio ton kodlovchini yoqadi.
[DUP+ 8 TSQL ]	Plyus Duplex rejimini tanlaydi.	CTCSS cho'ntak signal funksiyasini yoqadi.
[SIMP 9 TSQL]	Simpleks rejimini tanlaydi.	Ton shovqinni bostirish funksiyasini yoqadi.
[VOL▲ 0 TONE-2]	Ovoz balandligini oshiradi.	Bosib turganda 1750 Hz tonni yuboradi.
[CLR A MW]	Chastotalarni kiritishni bekor qiladi. Skanerlashni yoki prioritetli kuzatuvni bekor qiladi. Sozlash rejimidan chiqadi.	Xotira kanali dasturlash rejimini tanlaydi. Dasturlash tugallangandan so'ng doimiy ravishda bosilganda xotira kanali raqamini oshiradi.
[SET B D-OFF]	Sozlash rejimiga kiradi. Sozlash rejimida keyingi elementni tanlaydi.	DTMF xotira rejimini o'chiradi.
[ENT C T-OFF]	Klaviaturani raqamli kiritish uchun o'rnatadi. Sozlash rejimida oldingi elementni tanlaydi.	DTCS/Ton shovqinni bostirish funksiyasini, DTCS/CTCSS cho'ntak signal funksiyasini yoki subaudio ton kodlovchini o'chiradi.
[SQL▲ D MUTE]	Shovqinni bostirish darajasini oshiradi.	Ovozni o'chirish funksiyasini yoqing yoki o'chiring. Funksiya yoqilganda "MUTE" ("Ovoz o'chirilgan") ko'rsatiladi. Agar biron bir operatsiya bajarilsa, funksiya o'chiriladi.
[VOL▼ TONE-1]	Ovoz balandligini pasaytiradi.	1 soniya davomida 1750 Hz tonni yuboradi.
[SQL▼ # 16KEY-L]	Shovqinni bostirish darajasini pasaytiradi.	Mikrofon klaviaturasi qulfi (Microphone Keypad Lock) funksiyasini yoqing yoki o'chiring. Funksiya yoqilganda, faoliyat indikatori to'q sariq rangda yonadi va klaviaturadagi raqamli tugmalar ([A] dan [D] gacha, [] va [#] tugmalari) qulflanadi. Boshqa tugmalar va transiverdagi barcha tugmalardan foydalanish mumkin. Agar transiver ushbu funksiya yoqilgan holda o'chirilgan bo'lsa, transiver qayta yoqilgandan keyin ham funksiya yoqilgan holda qoladi.

DIQQAT: [DTMF-S] tugmasini bosgandan so'ng, tegishli DTMF kodini uzatadi. DTMF xotira kodlovchi yoqilganda, tegishli DTMF xotira tarkibini uzatish uchun [A] dan [D] gacha, [], [#] yoki [0] dan [9] gacha bosing.

Ovoz balandligi yoki shovqinni bostirish darajasi HM-133V dan o'zgartirilganda, daraja xotira kanali raqami o'qish joyida va S/RF indikatorida ko'rsatiladi. Tafsilotlar uchun kengaytirilgan qo'llanmaga qarang.

Uzatish vaqtida HM-133V dan chiqish darajasini o'zgartirib bo'lmaydi.

HM-154

1. PTT KALITI (PTT SWITCH)
   O'tkazish uchun bosib turing, qabul qilish uchun qo'yib yuboring.
2. TEPA/PAST QULFLASH KALITI (UP/DOWN LOCK SWITCH)
   TEPA/PAST tugmalarini qulflash yoki qulfdan chiqarish uchun suring.
3. TEPA/PAST KALITLARI (UP/DOWN KEYS) [UP]/[DN]

• Ishlash chastotasini, xotira kanalini, sozlash rejimi sozlamalarini va hokazolarni o'zgartirish uchun bosing.
• Skanerlashni boshlash uchun har qanday kalitni 1 soniya bosib turing.
  Skanerlash yo'nalishi kalitning o'q yo'nalishiga mos keladi.

Asosiy ish tartibi

Dengiz kanali rejimida uzatish taqiqlanadi.

Transiverni yoqish/o'chirish

• Transiverni yoqish yoki o'chirish uchun [] tugmasini 1 soniya bosib turing.

VFO rejimini tanlash

IC-V3500 ikkita asosiy ish rejimiga ega: VFO rejimi va Xotira rejimi.

• VFO rejimini tanlash uchun [V/MHz SCAN] tugmasini bosing.
  Xotira, Qo'ng'iroq, Dengiz yoki WX kanali rejimini tanlash uchun [M/CALL PRIO] tugmasini bir necha marta bosing.

Chastotani sozlash

1. VFO rejimini tanlash uchun [V/MHz SCAN] tugmasini bosing.
2. Chastotani sozlash uchun [DIAL] ni aylantiring.

• Chastota tanlangan sozlash qadamiga muvofiq o'zgaradi.
  Chastota qadamini 10 MHz va 1 MHz orasida o'zgartirish uchun [V/MHz SCAN] tugmasini bir necha marta bosing.

Sozlash qadamini tanlash

Tanlangan sozlash qadami skanerlashga qo'llaniladi.

Variant (kHz):
5.0, 6.25, 10.0, 12.5, 15.0, 20.0, 25.0, 30.0, 50.0

ESLATMA: Qulaylik uchun hududingizdagi takrorlagichlarning chastota intervallariga mos keladigan sozlash qadamini tanlang.

1. VFO rejimini tanlash uchun [V/MHz SCAN] tugmasini bosing.
2. Sozlash rejimiga kirish uchun [SET LOCK] tugmasini bosing.
3. "TS" ko'rsatilguncha [SET LOCK] yoki [MONI ANM PA] tugmasini bir necha marta bosing.
4. Sozlash qadamini tanlash uchun [DIAL] ni aylantiring.
5. Yozuvni saqlash va Sozlash rejimidan chiqish uchun [SET LOCK] yoki [MONI ANM PA] dan boshqa istalgan tugmani bosing.

Qo'ng'iroq kanalini tanlash

• Qo'ng'iroq kanalini tanlash uchun [M/CALL PRIO] tugmasini bir necha marta bosing.
• Xotira kanali raqami o'rniga "C" ko'rsatiladi.
  Xotira, Qo'ng'iroq, Dengiz yoki WX kanali rejimini tanlash uchun [M/CALL PRIO] tugmasini yana bosing yoki VFO rejimini tanlash uchun [V/MHz SCAN] tugmasini bosing.

Qabul qilish

1. Transiverni yoqish uchun [] tugmasini 1 soniya bosib turing.
2. Ovoz darajasini sozlash uchun [VOL] ni aylantiring.
   Squelchni ochish uchun [MONI ANM PA] tugmasini bosing va keyin ovoz darajasini sozlash uchun [VOL] ni aylantiring.
3. Quyida ko'rsatilgandek, squelch darajasini sozlang.
   Avval [SQL] ni to'liq soat miliga teskari yo'nalishda aylantiring, so'ngra shovqin yo'qolguncha [SQL] ni soat mili yo'nalishida aylantiring.
4. Ish chastotasini o'rnating.
5. Signal qabul qilinganda, squelch ochiladi va audio eshitiladi.

"BUSY" ko'rsatiladi va S/RF indikatori qabul qilingan signalning nisbiy kuchini ko'rsatadi.

Uzatish

Antennasiz UZATMANG.

ESLATMA: Xalaqit bermaslik uchun, squelchni ochish orqali uzatishdan oldin kanalni tinglang. Squelchni ochish uchun [DIAL] ni soat miliga teskari yo'nalishda aylantiring yoki mikrofon ustidagi [SQL▼] tugmasini bosing.

1. Ish chastotasini o'rnating.

• Agar xohlasangiz, chiqish quvvatini sozlang. Ushbu varaqning Chiqish quvvatini tanlash bo'limiga qarang.

2. Uzatish uchun [PTT] tugmasini bosib turing.

• Uzatish vaqtida "" ko'rsatiladi.
  S/RF indikatori chiqish quvvati darajasini ko'rsatadi.
  Bir marta bosish orqali PTT funksiyasidan foydalanish mumkin.

3. Mikrofonga odatdagi ovoz darajasida gapiring.
   Mikrofonni og'zingizga juda yaqin tutmang yoki juda baland ovozda gapirmang. Bu signalni buzishi mumkin.
4. Qabul qilish uchun [PTT] ni qo'yib yuboring.

ESLATMA: Agar TX Inhibit "Inhibit" ga o'rnatilgan bo'lsa, siz uzata olmaysiz. (CS-V3500 DASTURLASH DASTURIDA o'rnating.)

65 Vt uzatish uchun MUHIM:
IC-V3500 quvvat kuchaytirgichini haddan tashqari oqimdan himoya qiluvchi o'rnatilgan oqim detektori sxemasiga ega. Haddan tashqari oqim oqimi aniqlanganda, sxema avtomatik ravishda uzatish chiqish quvvatini taxminan 25 vattga kamaytiradi.

IC-V3500 shuningdek, quvvat kuchaytirgichini haddan tashqari issiqlikdan himoya qiluvchi issiqlik detektori sxemasiga ega. Harorat oshishi bilan sxema avtomatik ravishda uzatish chiqish quvvatini taxminan 10 dan 20 vattgacha kamaytiradi.

Bloklash funksiyasi

Tasodifiy kanal o'zgarishlarining va keraksiz funksiyalardan foydalanishning oldini olish uchun faollashtiring.

• Bloklash funksiyasini yoqish yoki o'chirish uchun [SET LOCK] tugmasini 1 soniya bosib turing.
  Funksiya yoqilganda, "" ko'rsatiladi.
  [PTT], [MONI ANM PA], [VOL] va [SQL] funksiya yoqilganda ham ishlatilishi mumkin.
  1750 Hz ton, DTMF, Tonlar yoki DTMF Xotira tarkibi HM-133V dan uzatilishi mumkin.

Kuzatuv funksiyasi

Ushbu funksiya zaif signallarni tinglash yoki squelchni qo'lda ochish uchun ishlatiladi. Siz undan squelch sozlamalarini buzmasdan foydalanishingiz mumkin, hatto Ton squelch kabi ovozsiz funksiyalar ishlatilganda ham.

• Kuzatuv funksiyasini yoqish yoki o'chirish uchun [MONI ANM PA] tugmasini bosing.
  Funksiya yoqilganda, "BUSY" miltillaydi.

Squelch attenuatori

Transiver squelch darajasini sozlash bilan bog'liq RF attenuatoriga ega. Maksimal sozlamada taxminan 20 dB zaiflashish olinadi.

Squelch Attenuator funksiyasini yoqing:

1. Transiverni o'chirish uchun [] tugmasini 1 soniya bosib turing.
2. [SET LOCK] tugmasini bosib turgan holda, transiverni yoqish va Dastlabki sozlash rejimiga kirish uchun [] tugmasini 1 soniya bosib turing.
3. "SQL" elementini tanlash uchun [SET LOCK] yoki [MONI ANM PA] tugmasini bir necha marta bosing.
4. "AT" (Attenuator) ni tanlash uchun [DIAL] ni aylantiring.
5. Saqlash va Dastlabki sozlash rejimidan chiqish uchun [ ] tugmasini bosing.
6. Squelch Attenuator funksiyasini yoqish uchun [SQL] ni soat mili yo'nalishi bo'yicha 12 soatlik pozitsiyadan o'tkazing.

Zaiflashish darajasini 12 soatlik va to'liq soat yo'nalishi pozitsiyalari orasida taxminan 20 dB ga sozlash mumkin.

Mikrofon yordamida squelchni sozlashda '17' dan yuqori daraja attenuatorni faollashtiradi.

ESLATMA: Kuzatuv funksiyasidan foydalanganda
Squelch Attenuator funksiyasi Kuzatuv funksiyasi yoqilganda ham ishlaydi. [SQL] ni 10 va 12 soat orasida (HM-133V yordamida o'rnatilganda 7 dan 17 gacha daraja) o'rnatish tavsiya etiladi.

S-o'lchagich Squelch

S-o'lchagich Squelch funksiyasi qabul qilingan signal belgilangan S-o'lchagich squelch darajasidan zaifroq bo'lganda karnay yoki naushniklardan audio chiqishini o'chiradi.

S-o'lchagich Squelch funksiyasini yoqing:

1. Transiverni o'chirish uchun [] tugmasini 1 soniya bosib turing.
2. [SET LOCK] tugmasini bosib turgan holda, transiverni yoqish va Dastlabki sozlash rejimiga kirish uchun [] tugmasini 1 soniya bosib turing.
3. "SQL" elementini tanlash uchun [SET LOCK] yoki [MONI ANM PA] tugmasini bir necha marta bosing.
4. "SS" (S-o'lchagich squelch) ni tanlash uchun [DIAL] ni aylantiring.
5. Dastlabki sozlash rejimidan chiqish uchun [] tugmasini bosing.
6. S-o'lchagich Squelch funksiyasini yoqish uchun [SQL] ni soat mili yo'nalishi bo'yicha 12 soatlik pozitsiyadan o'tkazing.

Chiqish quvvatini tanlash

Ish talablaringizga mos keladigan chiqish quvvati darajasini o'rnating. Qisqa masofali aloqa paytida quvvatni kamaytirish boshqa stantsiyalarga xalaqit berish ehtimolini kamaytirishi va oqim iste'molini kamaytirishi mumkin.

• [LOW DUP] tugmasini bosing.
  • Chiqish quvvati darajasi o'zgartiriladi va tanlangan daraja ko'rsatiladi.

Agar chiqish quvvati belgisi ko'rsatilmasa, daraja "Yuqori" ga o'rnatiladi.

Darajani uzatish vaqtida ham o'zgartirish mumkin.

Skanerlash

Tayyorgarlik

Skanerlashni davom ettirish variantini o'rnating, skanerlash qirralarini kiriting, 2 yoki undan ortiq Xotira kanallarini kiriting, O'tkazib yuborish kanallarini o'rnating.

Ish tartibi

1. Rejim yoki bankni tanlang.
   To'liq/Dasturlashtirilgan skanerlash uchun:
   VFO rejimini tanlash uchun [V/MHz SCAN] tugmasini bosing.
   Xotira skanerlashi uchun:
   Xotira rejimini tanlash uchun [M/CALL PRIO] tugmasini bosing.
   Bank skanerlashi uchun:
   [BANK] tugmasini bosing va keyin bankni tanlash uchun [DIAL] ni aylantiring.
2. Shovqin yo'qoladigan nuqtaga squelchni o'rnating.
3. Skanerlashni boshlash uchun [V/MHz SCAN] tugmasini 1 soniya bosib turing.

Ma'lumot

• Skanerlash yo'nalishini o'zgartirish uchun [DIAL] ni aylantiring.
• Skanerlash turi Xotira kanali o'qishida miltillaydi.
• To'liq skanerlash va Dasturlashtirilgan skanerlash (P1, P2 va P3) o'rtasida o'tish uchun [SET LOCK] tugmasini bosing.
• Skanerlashni bekor qilish uchun [V/MHz SCAN] tugmasini bosing.
• Dengiz kanali rejimida ham to'liq skanerlashdan foydalanishingiz mumkin.

Xotira kanali

IC-V3500 da tez-tez ishlatiladigan ish chastotalarini, takrorlagich sozlamalarini va hokazolarni saqlash uchun jami 207 ta Xotira kanali mavjud. Xotiralar 6 ta skanerlash qirrasi va 1 ta Qo'ng'iroq kanalini o'z ichiga oladi.

Xotira kanalini dasturlash

1. VFO rejimini tanlash uchun [V/MHz SCAN] tugmasini bosing.
2. Kerakli chastotani o'rnating.

• Agar xohlasangiz, boshqa ma'lumotlarni o'rnating (Misol: chastota o'chirilishi, dupleks yo'nalishi, ton squelch va hokazo).

3. [S.MW MW] tugmasini bosing va keyin Xotira kanalini tanlash uchun [DIAL] ni aylantiring.

• "" va Xotira kanali raqami miltillaydi.

4. Yozish uchun [S.MW MW] tugmasini 1 soniya bosib turing.

• 3 ta signal eshitiladi.
• Yozgandan so'ng [S.MW MW] tugmasini bosib turganda Xotira kanali raqami avtomatik ravishda oshadi.

Xotira kanalini tanlash

1. Xotira rejimini tanlash uchun [M/CALL PRIO] tugmasini bir necha marta bosing.
   "" ko'rsatiladi.
2. Kerakli Xotira kanalini tanlash uchun [DIAL] ni aylantiring.

Faqat dasturlashtirilgan Xotira kanallarini tanlash mumkin.

Takrorlagich ishi

1. Minus yoki plyus Dupleks rejimini tanlash uchun [LOW DUP] tugmasini 1 soniya bir yoki ikki marta bosib turing.
2. Agar takrorlagichga kirish subaudio tonni talab qilsa, "" ko'rsatilguncha [TONE T-SCAN] tugmasini bir necha marta bosing.

Rejimlarni sozlash

Sozlash rejimini ishlatish

1. Sozlash rejimiga kirish uchun [SET LOCK] tugmasini bosing.
2. Kerakli elementni tanlash uchun [SET LOCK] yoki [MONI ANM PA] tugmasini bosing.
3. Variant yoki qiymatni sozlash uchun [DIAL]ni aylantiring.
4. Sozlash rejimidan chiqish uchun [SET LOCK] yoki [MONI ANM PA]dan boshqa istalgan tugmani bosing.

Sozlash rejimi elementlari

ESLATMA: Transceiverda mavjud bo'lgan Sozlash rejimi elementlari transceiver versiyasi yoki oldindan sozlashga qarab farq qilishi mumkin. Tafsilotlar uchun dileringizga murojaat qiling.

Takrorlagich ton chastotasi

Takrorlagichga kirish uchun zarur bo'lgan subaudible tonni tanlang.

Tonli shovqinni bostirish chastotasi

Tonli shovqinni bostirish funksiyasi uchun CTCSS ton chastotasini tanlang.

DTCS kodi

DTCS shovqinni bostirish va DTCS kodlovchi uchun DTCS kodini o'rnating.

DTCS polariteti

DTCS polaritetini uzatish va qabul qilishni o'rnating.

Chastotani ofsetlash

Dupleks chastotasini ofsetlashni o'rnating.

Teskari rejim

Teskari dupleks funksiyasini yoqing yoki o'chiring (ON or OFF).

Sozlash qadami

VFO sozlash qadamini o'rnating.

Skanerlashni to'xtatish taymeri

Skanerlash pauza taymeri variantini tanlang.

Skanerlashni davom ettirish taymeri

Skanerlash pauzasini davom ettirish variantlarini tanlang.

Displey dimmer

Orqa yorug'likning yorqinlik darajasini o'rnating.

Avtomatik dimmer

Avtomatik dimmer yorqinlik darajasini o'rnating.

Displey kontrasti

LCD displey kontrastini sozlang.

Uzatishga ruxsat

TX taqiqlash funksiyasini yoqing yoki o'chiring (ON or OFF). (Uzatishni taqiqlash uchun "OFF"ni tanlang.)

Kanalni o'tkazib yuborish sozlamasi*

O'tkazib yuborish funksiyasini yoqing yoki o'chiring (ON or OFF).

Bank sozlamasi*

Xotira va Skanerlash chekka kanallarini tayinlang.

Bankni bog'lash funksiyasi*

Uzliksiz Banklarni skanerlash uchun banklarni tayinlang.

Keng/Tor

Uzatish va qabul qilish o'tkazish polosalarini o'rnating.

Ob-havo ogohlantirishi (faqat AQSh versiyasi uchun)

Ob-havo ogohlantirishi funksiyasini yoqing yoki o'chiring (ON or OFF).

MIC daromadi

Mikrofon sezgirligini o'rnating.

* Faqat xotira rejimida Sozlash rejimiga kirishda ko'rsatiladi.

Dastlabki sozlash rejimini ishlatish

Dastlabki sozlash rejimiga transceiver yoqilganda kirish mumkin va u kamdan-kam o'zgartiriladigan sozlamalarni o'rnatishga imkon beradi. Shu tarzda, siz transceiverni o'z xohishingiz va ishlash uslubingizga moslashtirishingiz mumkin.

1. [SET LOCK]ni bosib ushlab turganda, Dastlabki sozlash rejimiga kirish uchun []ni 1 soniya bosib turing.
2. Kerakli elementni tanlash uchun [SET LOCK] yoki [MONI ANM PA] tugmasini bosing.
3. Variant yoki qiymatni tanlash uchun [DIAL]ni aylantiring.
4. Dastlabki sozlash rejimini saqlash va undan chiqish uchun []ni bosing.

Dastlabki sozlash rejimi elementlari

Tugmani bosish signali

Tugmani bosish signalini yoqing yoki o'chiring (ON or OFF).

Vaqt tugash taymeri

Tanlangan vaqt davridan uzoqroq uzluksiz uzatishlarni taqiqlaydi.

Avtomatik takrorlagich (faqat AQSh versiyasi uchun)

Avtomatik takrorlagich funksiyasi sozlamasini "OF" (Funksiya o'chirilgan), "R1" (Faqat dupleks sozlamasini faollashtiradi) yoki "R2" (Dupleks sozlamalari va Ton kodlovchi funksiyasini faollashtiradi) dan tanlang.

Avtomatik o'chirish

Transceiverni avtomatik ravishda o'chiradi.

Takrorlagichni bloklash

Uzatishni bloklash qobiliyatini o'rnating.

Shovqinni bostirish kechikishi

Shovqinni bostirish kechikishini "S" (Qisqa) yoki "L" (Uzoq) ga o'rnating.

Shovqinni bostirish turi

Shovqinni bostirish turini "OFF" (Shovqinni bostirish), "SS" (S-metr Shovqinni bostirish) yoki "AT" (Shovqinni bostirish attenuatori) dan o'rnating.

Ton portlashi

Ton portlashi funksiyasini yoqing yoki o'chiring (ON or OFF).

DTMF tezligi

DTMF yuborish tezligini 1 dan 3 yoki 5 gacha o'rnating.

Displey turi

Xotira rejimida ishlash uchun displey turini o'rnating.

Voltaj displeyi

Transceiverni yoqishda batareya kuchlanishini ko'rsatish yoki ko'rsatmaslikni tanlang.

[BANK OPT] tugmasi

[BANK OPT] funksiyasini "BAK" (Bank/Variant), "EMR" (Favqulodda) yoki "TVo" (Vaqtinchalik ovoz balandligi/Variant) dan tayinlang.

Favqulodda kanal

"VFO" (VFO chastotasi), "MR 0 dan 199* gacha" (Xotira kanallari), "MR 1A dan 3B* gacha" (Skanerlash chekka kanallari) yoki "CAL" (Chaqiruv kanallari) dan favqulodda maqsad uchun ishlatiladigan kanalni tanlang.

* Faqat dasturlashtirilgan kanallar ko'rsatiladi.

Favqulodda ogohlantirish ovozi

Favqulodda signalni yuborish yoki qabul qilishda favqulodda ogohlantirish signalini chiqarish yoki chiqarmaslikni tanlang.

Vaqtinchalik ovoz balandligi

Vaqtinchalik ovoz balandligi funksiyasi yoqilganda ovoz balandligi darajasini o'rnating. (Uni OneTouch ovozsiz rejim funksiyasi sifatida ishlatish uchun "0" ni o'rnating)

Qayta o'rnatish

Qisman qayta o'rnatish

Agar siz xotira tarkibini o'chirmasdan VFO chastotasini, VFO sozlamalarini va Sozlash rejimi elementlarini standart qiymatlariga qaytarmoqchi bo'lsangiz, qisman qayta o'rnatishni amalga oshirishingiz mumkin.

1. Transceiverni o'chirish uchun []ni 1 soniya bosib turing.
2. [V/MHz SCAN]ni bosib ushlab turganda, transceiverni yoqish uchun []ni 1 soniya bosib turing.

• Qisman qayta o'rnatish yakunlandi.

Texnik xususiyatlar

Barcha ko'rsatilgan texnik xususiyatlar ogohlantirishsiz yoki majburiyatsiz o'zgartirilishi mumkin.

Umumiy
Chastota qamrovi * Kafolatlangan: faqat 144 ~ 148 MHz diapazoni.	USA R X: 136 ~ 174* TX: 144 ~ 148 EXP: RX/TX 136 ~ 174* KOR, TPE: RX/TX 144 ~ 146 SAU: R X/TX 137.0625, 137.2000, 137.6375, 137.6625, 137.7375
Emissiya turi	FM
Xotira kanallari soni	USA, EXP, KOR, TPE: 207 (6 ta skanerlash cheti va 1 ta Qo'ng'iroq kanali bilan birga) SAU: 5
Skanerlash turlari	USA, EXP, KOR, TPE: To'liq, Dastur, Prioritet, Xotira kanali, Bank, O'tkazib yuborish, Tonlarni skanerlash SAU: Xotira kanali
Chastota o'lchamlari (SAU versiyasidan tashqari)	5, 6.25, 10, 12.5, 15, 20, 25, 30, 50 kHz
Ishlash harorati diapazoni	–10°C dan +60°C gacha (+14˚F dan +140˚F gacha)
Chastota barqarorligi	±3 ppm
Quvvat manbai talabi	13.8 V DC ±15%
Tok iste'moli (13.8 V DC da: taxminan)	TX: 65 W da 11 A (TPE versiyasi uchun 24 W da 9 A dan kam va SAU versiyasi uchun 23 W da 9 A dan kam) RX: Kutish 0.4 A Maksimal audio 1.5 A
Antenna ulagichi	SO-239 (50 Ω)
O'lchamlar (proektsiyalar kiritilmagan)	140.0 (W) × 40.0 (H) × 118.0 (D) mm 5.5 (W) × 1.6 (H) × 4.6 (D) in
Og'irligi (taxminan)	1.1 kg, 2.4 lb
Transmitter
Modulyatsiya tizimi	O'zgaruvchan reaktivlik chastotasini modulyatsiyasi
Chiqish quvvati	Jadvalga qarang.
Maksimal chastota og'ishi *SAU versiyasidan tashqari	±5.0 kHz (Keng)*/ ±2.5 kHz (Tor)
Soxta emissiyalar	USA, EXP, KOR, TPE: –60 dBc dan kam SAU: –50 dBc dan kam
Mikrofon ulagichi	8-pinli modulli (600 Ω)

Chiqish quvvati (taxminan)

Ko'rsatkich	USA, EXP		KOR	TPE	SAU
Yuqori:	65 W		50 W	24 W	23 W
O'rta:	25 W		25 W	10 W	10 W
O'rta-Past:	10 W		10 W	–	–
Past:	5 W		5 W	5 W	5 W
Qabul qiluvchi
Qabul qilish tizimi		Ikki marta konvertatsiya superheterodin
Oraliq chastotalar		1-si: 46.35 MHz, 2-si: 450 kHz
Sezuvchanlik (12 dB SINAD da)		USA, EXP, KOR, TPE: 0.18 μV dan kam SAU: 0.25 μV dan kam
Squelch sezuvchanligi		USA, EXP, KOR, TPE: 0.13 μV dan kam (eshik) SAU: 0.18 μV dan kam (eshik)
Tanlash *SAU versiyasidan tashqari		Keng*: ±6 kHz/6 dB dan ko'p ±14 kHz/60 dB dan ko'p Tor: ±3 kHz/6 dB dan ko'p ±9 kHz/55 dB dan ko'p
Soxta va tasvirni rad etish		60 dB dan ko'p
AF chiqish quvvati (13.8 V DC da)		3.5 W dan ko'p (odatda 4.5 W) (4 Ω yuk bilan 10% buzilishda)
Tashqi dinamik ulagichi		3 o'tkazgichli 3.5 (d) mm (1/8 dyuym) /4 Ω

Variantlar

Dinamiklar

• SP-35/SP-35L TASHQI DINAMIK
  Kirish qarshiligi: 4 Ω
  Nominal kirish: 5 W
  Maksimal kirish: 7 W

DC kabellari

• OPC-345/OPC-347/OPC-1132 DC QUVVAT KABELI

Mikrofon

• HM-133V/HM-154/HM-209 MIKROFON
  HM-133V: O'n tugmali turi
  HM-154: O'n tugmali bo'lmagan turi
  HM-209: Faol shovqinni bekor qilish turi

Boshqalar

• OPC-440 MIKROFON UZAYTIRISH KABELI
• OPC-589 MIKROFON ADAPTER KABELI
• OPC-474 DASTURLASH KABELI
  Transceiverdan-transceiverga dasturlash uchun.
• CS-V3500 DASTURLASH DASTURI
  +OPC-478UC/OPC-478UC-1 DASTURLASH KABELI
  Xotira kanallari va Sozlash rejimlari tarkibi kabi sozlamalarni tez va oson dasturlashni ta'minlaydi.

Icom, Icom Inc. va Icom logotipi Icom Incorporated (Yaponiya) kompaniyasining Yaponiya, Amerika Qo'shma Shtatlari, Buyuk Britaniya, Germaniya, Frantsiya, Ispaniya, Rossiya, Avstraliya, Yangi Zelandiya va/yoki boshqa mamlakatlarda ro'yxatdan o'tgan savdo belgilaridir.

Boshqa barcha mahsulotlar yoki brendlar tegishli egalarining ro'yxatdan o'tgan savdo belgilari yoki savdo belgilaridir.

Icom Inc.
1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Yaponiya

Manbalar

• Support | Icom Inc.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Icom IC-V3500 - 2M VHF FM Mobile Transceiver qo'llanmasi ni yuklab olish

Mavjud tillar
