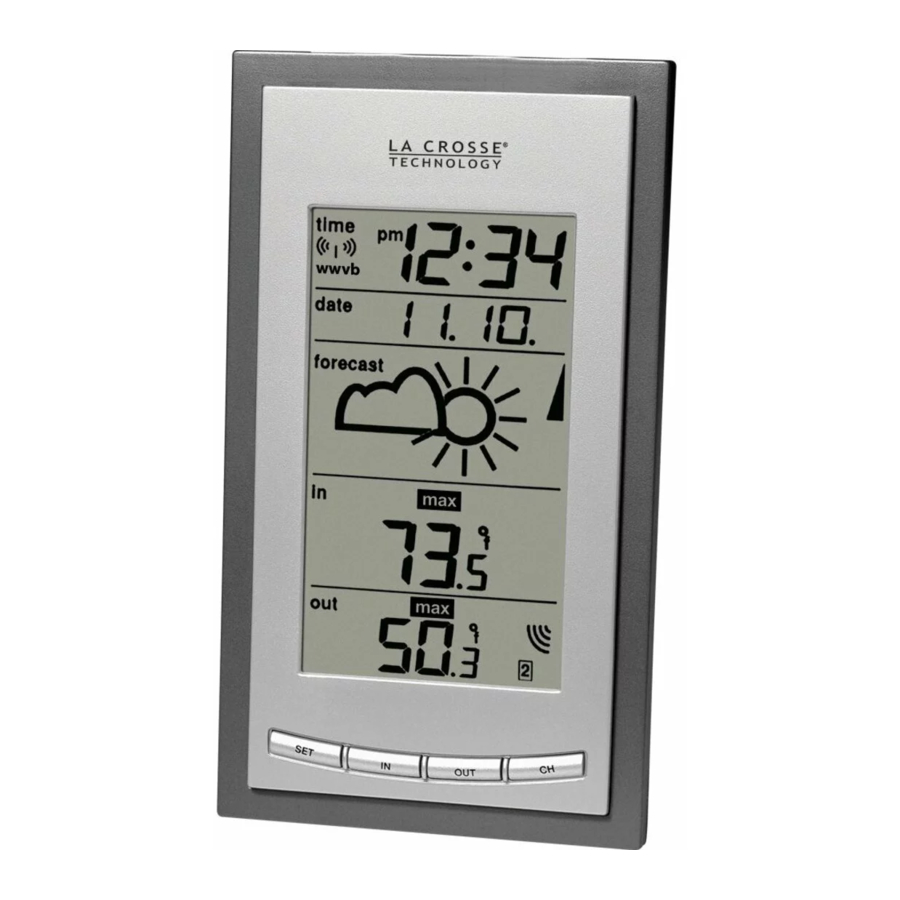

La Crosse Technology WS-9077U-IT - Simsiz Ob-Havo Ma'lumotlari Stansiyasi Qo'llanmasi

SIMSIZ OB-HAVO MA'LUMOTLARI STANSIYASI

QADAM BA QADAM O'RNATISH YO'RIQNOMASI

1-qadam:

• Tashqi transmitterdan batareya qopqog'ini olib tashlang.

• Batareya qopqog'ini pastga siljiting va transmitterning orqa qismini ko'taring
• TX29U-IT transmitteriga 2 ta yangi AA batareyasini (qo'shilmagan) joylashtiring. To'g'ri qutblanishga e'tibor bering.
• O'rnatish vaqtida (15 daqiqa) Ob-havo ma'lumotlari stansiyasi va transmitterni 10 fut (3 metr) ichida saqlang.

2-qadam:

• Ob-havo ma'lumotlari stansiyasidan batareya qopqog'ini olib tashlang: batareya qopqog'ining yuqori-markaziy qismida joylashgan bo'sh joyga qattiq narsani joylashtiring, so'ngra pastga bosib, batareya qopqog'ini olib tashlash uchun torting.
• Ob-havo ma'lumotlari stansiyasining orqa tomoniga 2 ta yangi AA batareyasini (qo'shilmagan) joylashtiring. To'g'ri qutblanishga e'tibor bering (batareya bo'linmasi ichidagi belgilarga qarang). Eski va yangi batareyalarni aralashtirmang.
• Ob-havo ma'lumotlari stansiyasi vaqt (12:00) va ichki haroratni ko'rsatadi.
• 3 daqiqa ichida tashqi harorat ko'rsatilishi kerak.

Muammolarni bartaraf etish:

• 3 daqiqadan so'ng, agar tashqi harorat Ob-havo ma'lumotlari stansiyasidagi belgilangan joyda ko'rinmasa, ikkala qurilmadan ham batareyalarni olib tashlang va o'rnatish jarayonini qaytadan boshlang.
• 915MHz signalini optimal qabul qilish uchun tashqi transmitter Ob-havo ma'lumotlari stansiyasidan 330 fut (100 metr) ichida joylashtirilishi kerak.

WWVB RADIO ORQALI BOSHQARILADIGAN VAQT

NIST radio stansiyasi, WWVB, Ft. Collins, Kolorado shahrida joylashgan va 60 kHz da butun Amerika Qo'shma Shtatlari bo'ylab aniq vaqt signalini uzluksiz uzatadi. Signalni Ob-havo ma'lumotlari stansiyasidagi ichki antenna orqali 2000 milyagacha qabul qilish mumkin. Biroq, tabiatiga ko'ra

Yer ionosferasi, qabul qilish kunduzi juda cheklangan. Ob-havo ma'lumotlari stansiyasi har kecha signalni qidiradi, qabul qilish eng yaxshi bo'lganda.

• Ob-havo ma'lumotlari stansiyasi WWVB signalini qabul qilganda, minoraning belgisi to'liq ko'rsatiladi.
• Minora belgisi ko'rsatilmaydi. Ob-havo ma'lumotlari stansiyasi bu vaqtda signalni qabul qila olmadi.
• Yaxshiroq signal qabul qilish uchun Ob-havo ma'lumotlari stansiyasini qayta joylashtiring yoki yotishdan oldin yana urinib ko'ring.

Eslatma: Agar Ob-havo ma'lumotlari stansiyasi WWVB signalini aniqlay olmasa (buzilishlar, uzatish masofasi va h.k.); vaqtni Dastur Menyu orqali qo'lda sozlash mumkin.

FUNKSIYA TUGMALARI

DASTUR MENYUSI:
Ob-havo ma'lumotlari stansiyasining old tomonida to'rtta funksiya tugmasi mavjud. SET tugmasi dastur menyusi orqali harakatlanadi. IN yoki OUT tugmasi qiymatni o'zgartiradi. Keyingi qadamga o'tish uchun har bir qadamdan so'ng SET tugmasini bosing va qo'yib yuboring. CH tugmasini bosish orqali istalgan vaqtda dasturlash rejimidan chiqing.

• KONTRAST: SET tugmasini besh soniya ushlab turing. LCD va 0-7 gacha bo'lgan raqam miltillaydi. LCD displeyning kontrastini oshirish yoki kamaytirish uchun IN tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• VAQT ZONASI: Vaqt zonasi miltillaydi va undan keyin h harfi ko'rsatiladi. Vaqt zonasini o'zgartirish uchun IN tugmasidan foydalaning. Eslatma: Shimoliy Amerika vaqt zonalari manfiy sonlardir: -4h Atlantika, -5h Sharqiy, -6h Markaziy, 7h Tog'li, -8h Tinch okeani, -9h Alyaska va -10h Gavayi. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• YORUG'LIKNI TEJASH VAQTI: DST yoki 0 (O'chirilgan) yoki 1 (Yoqilgan) bilan ko'rsatiladi. Ko'pgina shtatlar DST dan foydalanadi, shuning uchun bu 1 ga o'rnatilishi kerak. Biroq, agar sizning joylashuvingiz DST dan foydalanmasa, uni 0 ga aylantirish uchun IN tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• RADIO ORQALI BOSHQARILADIGAN VAQT: RCC ON yoki OFF miltillashi bilan ko'rsatiladi. RCC signalini o'rnatish uchun IN tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• 12/24 SOATLIK VAQT REJIMI: Displeyda 12h yoki 24h miltillaydi. 12 soatdan 24 soatlik vaqtga o'tish uchun IN tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• SOAT VA DAQIQALAR: Soat va daqiqalar miltillaydi. Soatni oldinga siljitish uchun IN tugmasidan foydalaning. Daqiqalarni oldinga siljitish uchun OUT tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• YIL: Yil miltillaydi. Yilni o'rnatish uchun IN tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• OY VA SANA: Oy va kun miltillaydi. Oyni oldinga siljitish uchun IN tugmasidan foydalaning. Sanani oldinga siljitish uchun OUT tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• Muzlatish VAQTI: Raqamlar miltillasa ham, bu funksiya ishlatilmaydi, chunki bu qurilmada signal yo'q. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• FARENHEYT YOKI SELSİY: °F yoki °C miltillaydi. Afzalligingizni tanlash uchun IN tugmasidan foydalaning. Tasdiqlash va keyingi elementga o'tish uchun SET tugmasini bosing va qo'yib yuboring.
• OB-HAVO SIZUVCHANLIGI: Ikki havo bosimi tendensiyasi strelkalari paydo bo'ladi va ob-havo belgisining ostida raqam miltillaydi. Ob-havo sezgirligining kerakli sozlamasini tanlash uchun IN tugmasini bosing va qo'yib yuboring. Eng past raqam qirg'oq chizig'i yaqinida, eng yuqori raqam cho'l uchun va o'rta raqam hamma joyda ishlatiladi. Tasdiqlash va chiqish uchun SET tugmasini bosing va qo'yib yuboring.

OB-HAVO MA'LUMOTLARI BELGILARI

Ob-havo ma'lumotlarini bashorat qilish funksiyasi 75% aniq deb baholanadi. Ob-havo ma'lumotlari faqat vaqt o'tishi bilan havo bosimining o'zgarishiga asoslangan. Ob-havo havo bosimining o'zgarishiga ta'sir qilmaydigan hududlarda bu funksiya unchalik aniq bo'lmaydi.

Ko'rsatilishi mumkin bo'lgan 3 ta ob-havo ma'lumotlari belgisi mavjud:
Quyoshli—ob-havo yaxshilanishi kutilayotganini ko'rsatadi (ob-havo quyoshli bo'lishini emas).
Bulutli quyosh—ob-havo yaxshi bo'lishi kutilayotganini ko'rsatadi (ob-havo bulutli quyoshli bo'lishini emas).
Yomg'irli bulutlar—ob-havo yomonlashishi kutilayotganini ko'rsatadi (ob-havo yomg'irli bo'lishini emas).

Ob-havo belgilari qurilma havo bosimidagi o'zgarishni aniqlaganda o'zgaradi.
Belgilar "quyoshli" dan "qisman quyoshli" ga "bulutli" yoki teskari tartibda o'zgaradi. Agar belgilar o'zgarmasa, ob-havo o'zgarmagan yoki o'zgarish sekin va asta-sekin bo'lgan.

Ob-havo tendensiyasi strelkalari:
Bu strelkalar havo bosimidagi joriy o'zgarishlarni aks ettiradi.

Yuqoriga strelka: havo bosimi ortib borayotganini, ob-havo yaxshilanishi yoki yaxshi bo'lib qolishi kutilayotganini ko'rsatadi.
Pastga strelka: havo bosimi pasayayotganini, ob-havo yomonlashishi yoki yomon bo'lib qolishi kutilayotganini ko'rsatadi.
Strelka yo'q: Strelka yo'qligi bosim barqaror ekanligini bildiradi.

KANALLARNI KO'RISH

Ob-havo ma'lumotlari stansiyasi 3 tagacha tashqi transmitterni qabul qilishi mumkin. Qo'shimcha TX29UIT transmitterlarini onlayn yoki chakana sotuvchingizdan topishingiz mumkin. Qo'shimcha transmitterlar Ob-havo ma'lumotlari stansiyasidan 330 fut simsiz diapazonda 3 tagacha joyning uzoqdagi haroratini kuzatish imkonini beradi.

Turli kanalni ko'rish uchun CH tugmasini bosing va qo'yib yuboring. OUTDOOR LCDda bir "qutidagi" raqamdan keyingisiga o'tish kuzatilishi kerak.

Eslatma: Faqat bitta transmitter ulangan bo'lsa, boshqa kanallarni ko'ra olmaysiz va kanal indikatori ko'rsatilmaydi.

TASHQI TRANSMITTERNI QABUL QILISH BELGISI

• Tashqi transmitterdan signal muvaffaqiyatli qabul qilinganda, belgisi to'liq bo'ladi.
• Belgi tashqi transmitter signalini qidirayotganda miltillaydi.
• Agar qabul qilish muvaffaqiyatli bo'lmasa, belgi LCDda ko'rsatilmaydi.

MIN/MAX MA'LUMOTLAR

Ichki MIN/MAX ma'lumotlarini ko'rish: Minimal, Maksimal va Joriy ichki harorat va namlik yozuvlarini ko'rish uchun IN tugmasini bosing va qo'yib yuboring. Minimal yoki Maksimal harorat qachon sodir bo'lganini ko'rsatish uchun vaqt va sana miltillaydi.
Eslatma: Ichki namlik vaqt va sana bilan belgilanmagan.

Ichki MIN/MAX ma'lumotlarini qayta o'rnatish:

• Qayta o'rnatmoqchi bo'lgan individual ichki Maks yoki Min yozuvini tanlash uchun IN tugmasini bosing va qo'yib yuboring.
• SET tugmasini besh soniya ushlab turing. Yozuv endi joriy kun ko'rsatkichiga qayta o'rnatiladi.

Tashqi MIN/MAX ma'lumotlarini ko'rish: Minimal, Maksimal va Joriy tashqi harorat yozuvlarini ko'rish uchun OUT tugmasini bosing va qo'yib yuboring. Minimal yoki Maksimal harorat qachon sodir bo'lganini ko'rsatish uchun vaqt va sana miltillaydi.

Tashqi MIN/MAX ma'lumotlarini qayta o'rnatish Qayta o'rnatmoqchi bo'lgan individual tashqi Maks yoki Min yozuvini tanlash uchun OUT tugmasini bosing va qo'yib yuboring.

• SET tugmasini besh soniya ushlab turing. Yozuv endi joriy kun ko'rsatkichiga qayta o'rnatiladi.

KAM ZARYAD

• Bu belgi ichki (IN) ko'rsatkich qismida paydo bo'lganda, Ob-havo ma'lumotlari stansiyasidagi batareyalarni almashtiring.
• Bu belgi tashqi (OUT) ko'rsatkichlar qismida paydo bo'lganda, tashqi transmitterdagi batareyalarni almashtiring.

TASHQI TRANSMITTERNI JOYLASHTIRISH

Haqiqiy harorat ko'rsatkichiga erishish uchun to'g'ridan-to'g'ri quyosh nuri uzoqdagi harorat transmitteriga yoki Ob-havo ma'lumotlari stansiyasiga yetib boradigan joyga o'rnatishdan saqlaning. Uzoqdagi harorat transmitteri ob-havoga chidamli bo'lsa-da, suvga yoki qorga botishdan saqlaning. Uzoqdagi harorat transmitterini tashqi shimolga qaragan devorga o'rnatishni tavsiya qilamiz. Yuborish diapazoni 330 fut—devorlar, beton va katta metall buyumlar kabi to'siqlar diapazonni qisqartirishi mumkin. Ikkala qurilmani ham kerakli joyga qo'ying va to'g'ri qabul qilishni ta'minlash uchun doimiy o'rnatishdan oldin taxminan 15 daqiqa kuting.

Devorga o'rnatish:

1. O'rnatish braketini uzoqdagi harorat transmitteridan olib tashlang.
2. O'rnatish braketini kerakli soyali joyga (devor yoki stol) qo'ying.
3. Braketning vint teshiklari orqali o'rnatish yuzasini qalam bilan belgilang.
4. O'rnatish braketini o'rnatish yuzasiga vint bilan mahkamlang. Vintlar braket bilan tekis bo'lishini ta'minlang.
5. Uzoqdagi harorat transmitterini braketga joylashtiring.

Eslatma: Yopishtiruvchi lenta bilan o'rnatish doimiy o'rnatish yechimi sifatida tavsiya etilmaydi. Yopishtiruvchi lentani faqat o'rnatish jarayonida ishlating.

SIMSIZ OB-HAVO MA'LUMOTLARI STANSIYASINI JOYLASHTIRING

Erkin turuvchi: Ob-havo ma'lumotlari stansiyasi allaqachon biriktirilgan stol stendi bilan birga keladi. Stendni Ob-havo ma'lumotlari stansiyasining orqa tomonidan tortib oling va tegishli joyga qo'ying.

Devorga osish

1. Stol stendini yoping.
2. Kerakli devorga vintni (qo'shilmagan) mahkamlang, devordan taxminan 3/16 dyuym (5 mm) chiqib turing.
3. Ob-havo ma'lumotlari stansiyasini orqa tomondagi osish teshigi yordamida vintga joylashtiring.
4. Vintni joyiga qulflash uchun Ob-havo ma'lumotlari stansiyasini sekin pastga torting.

PARVARISH VA XIZMAT KO'RSATISH

• Eski va yangi batareyalarni aralashtirmang
• Ishqoriy, standart, lityum yoki qayta zaryadlanuvchi batareyalarni aralashtirmang
• Ob-havo ma'lumotlari stansiyasini haddan tashqari harorat, tebranish yoki zarbaga ta'sir qilmang.
• Ob-havo ma'lumotlari stansiyasini quruq holda saqlang.
• Ob-havo ma'lumotlari stansiyasini yumshoq nam mato bilan tozalang. Erituvchilar yoki ishqalovchi vositalardan foydalanmang.
• Ob-havo ma'lumotlari stansiyasi o'yinchoq emas. Uni bolalardan uzoqroq tuting.
• Ob-havo ma'lumotlari stansiyasi tibbiy maqsadlarda yoki jamoatchilik ma'lumotlari uchun ishlatilmaydi, faqat uyda foydalanish uchun mo'ljallangan.
• Ushbu mahsulotning texnik xususiyatlari oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
• Noto'g'ri foydalanish yoki korpusni ruxsatsiz ochish kafolatni bekor qiladi.  Agar qurilma to'g'ri ishlamasa, batareyalarni almashtiring.

TEXNIK XUSUSIYATLAR

Qo'llab-quvvatlash bilan bog'lanish: 1-608-782-1610
Mahsulotni ro'yxatdan o'tkazish: www.lacrossetechnology.com/support/register
