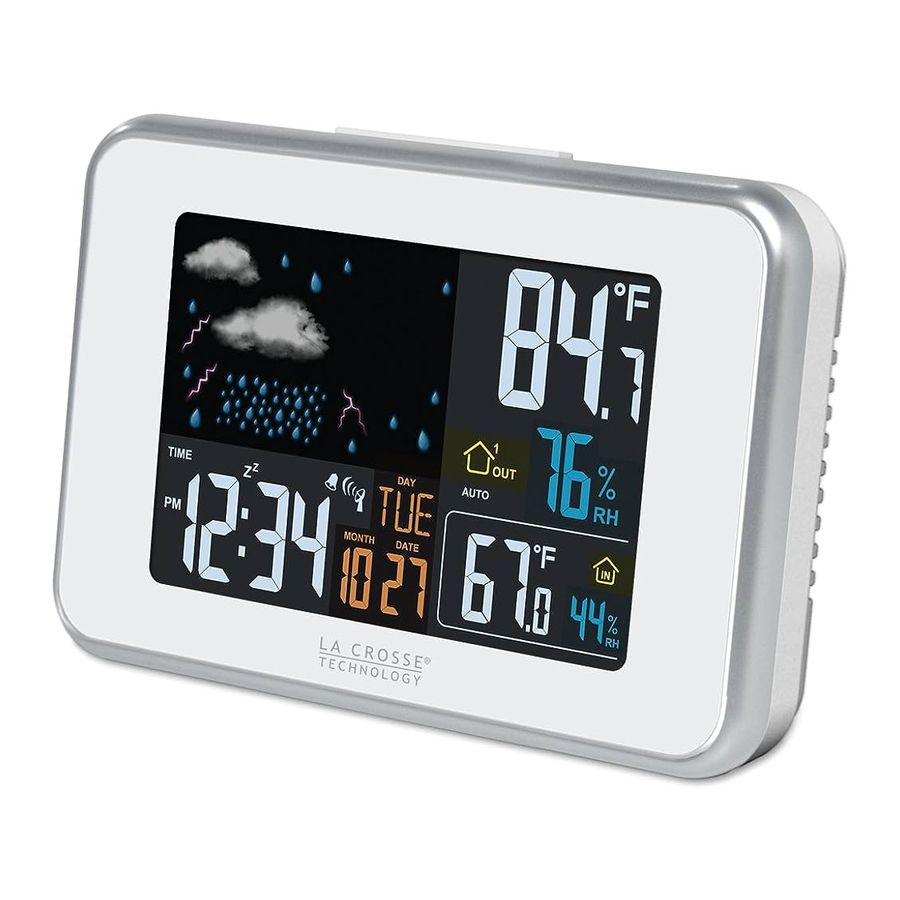

La Crosse Technology 308-145 - Simsiz Rangli Ob-Havo Stansiyasi Qo'llanmasi

Kirish

Simsiz Rangli Ob-Havo Stansiyasi radio orqali boshqariladigan vaqt, ob-havo prognozi, ichki va tashqi harorat/namlik, shuningdek issiqlik indeksi va shudring nuqtasini o'z ichiga oladi va zamonaviy, rangli va oson o'qiladigan displeyga ega. Ob-Havo Stansiyasi elektr rozetkasiga ulangan bo'lsa, qurilmalaringizni zaryadlash uchun o'rnatilgan USB zaryadlash portidan foydalaning.

SIMSIZ RANGli OB-HAVO STANSIYASI

QADAM BA QADAM O'RNATISH YO'RIQNOMASI

1-QADAM: (ixtiyoriy batareya bilan ishlash)

• Ob-Havo Stansiyasidan batareya qopqog'ini olib tashlang: Qopqoqni olib tashlash uchun yorliqni o'ngga suring va torting.
• Ob-Havo Stansiyasining orqa tomoniga 3 ta YANGI AA batareyasini (qo'shilmagan) joylashtiring. To'g'ri polaritga rioya qiling (batareya bo'linmasi ichidagi belgilarga qarang). Eski va yangi batareyalarni aralashtirmang.
• Ob-Havo Stansiyasi yonadi va ichki harorat, namlik va 1-kanalni ko'rsatadi.


2-QADAM:

• 5 voltli o'zgaruvchan tok adapterini Ob-Havo Stansiyasining orqa tomonidagi belgilangan joyga joylashtiring.
• Doimiy yorug'lik (ON/OFF (yoqish/o'chirish)) va dimmer funksiyasi uchun o'zgaruvchan tok adapterini devor rozetkasiga ulang. (Faqat batareya quvvatidan foydalanganda, SNOOZE/LIGHT (kechiktirish/yorug'lik) tugmasini bosib/qo'yib yuborilganda, orqa yorug'lik 8 soniya davomida yonadi.)
•
  O'zgaruvchan tok quvvatida ishlayotganda, shovqinni oldini olish uchun, Ob-Havo Stansiyasi WWVB signalini qidirayotganda orqa yorug'lik o'chadi. Orqa yorug'lik 2-10 daqiqalik qidiruvdan so'ng qaytadi.

3-QADAM:

• Transmitter Ob-Havo Stansiyasidan 10 fut (3 metr) masofada ekanligiga ishonch hosil qiling.
• Transmitterdan batareya qopqog'ini olib tashlang: Batareya qopqog'ini pastga suring va orqa tomondan ko'taring.
• TX14TH-LCD-G transmitteriga 2 ta YANGI AA batareyasini joylashtiring. To'g'ri polaritga rioya qiling.
• Harorat, namlik va kanal transmitterning LCD ekranida ko'rsatiladi.
• Farengeyt (Fahrenheit)dan Selsiy (Celsius)ga o'tish uchun transmitterdagi °C/°F tugmasini bosing.

• CH kaliti standart bo'yicha 1-kanalga o'rnatilgan. 1-kanal tanlanganligini tasdiqlang.
• 3 daqiqa ichida Ob-Havo Stansiyasi signal beradi va keyin LCD ekrandagi tashqi harorat maydonida ko'rsatkichlarni ko'rsatadi.

Eslatma: Ishqoriy batareyalardan (yoki -20°F / -28.8°C dan past haroratlar uchun litiydan) foydalaning.

MUAMMOLARNI BARTARAF ETISH

• Agar Ob-Havo Stansiyasi 3 daqiqadan so'ng tashqi haroratni ko'rsatmasa, o'zgaruvchan tok adapterini va ikkala qurilmadan barcha batareyalarni olib tashlang va o'rnatish jarayonini qaytadan boshlang.
• Agar tashqi harorat ikkinchi urinishdan keyin ham ko'rinmasa, iltimos, tashqi transmitterning batareya qopqog'ini ochib, TX tugmasini (u °C/°F tugmasi ostida joylashgan) oching, Ob-Havo Stansiyasiga simsiz signal yuborish uchun TX tugmasini 3 soniya bosib turing.
• Ob-Havo Stansiyasida transmitterni qidirish uchun CH tugmasini 3-5 soniya ushlab turing.
• Optimal 433 MGts signal qabul qilish uchun tashqi transmitter ichki Ob-Havo Stansiyasidan 200 fut (60 metr) masofada joylashtirilishi kerak.

SIMSIZ TASHQI HARORAT/NAMLIk TRANSMITTERINI JOYLASHTIRISH

Ob-Havo Stansiyasi tashqi haroratni ko'rsatgandan so'ng, uni va transmitterni kerakli joylarga joylashtiring va to'g'ri qabul qilishni ta'minlash uchun transmitterni doimiy ravishda o'rnatishdan oldin taxminan 1 soat kuting. Transmitter shikastlanmaslik va aniq ko'rsatkichlarni ta'minlash uchun vertikal ravishda, soyali, himoyalangan joyda, erdan kamida 6 fut (1.8 metr) balandlikda o'rnatilishi kerak. Transmitter suvga chidamli, suv o'tkazmaydigan emas va uni suvga botadigan yoki suv yoki qor ostida qoladigan joyga joylashtirmaslik kerak.

DEVORGA O'RNATISH

• Aniq bo'lishi uchun transmitter uchun Ob-Havo Stansiyasining tasdiqlangan simsiz qabul qilish diapazonida bo'lgan soyali joyni (tom ostida) tanlang.
• Devorga bitta o'rnatish vintini (qo'shilmagan) o'rnating, taxminan ½ dyuym (12,7 mm) cho'zilgan holda qoldiring.
• O'rnatish teshigini (transmitterning orqa tomonida) o'rnatish vintiga joylashtiring va uni mahkamlash uchun transmitterni ehtiyotkorlik bilan pastga suring.

Haqiqiy harorat va namlik ko'rsatkichlari uchun transmitterni to'g'ridan-to'g'ri quyosh nuridan shimolga qaragan devorga yoki boshqa yaxshi soyali joyga, masalan, karniz yoki paluba relsi ostiga o'rnating. Ochiq havoda maksimal uzatish diapazoni 200 futdan (60 metr) oshadi. Devorlar, derazalar, gips, beton va katta metall buyumlar kabi to'siqlar diapazonni qisqartirishi mumkin. Signal uzatilishini yaxshilash uchun transmitterni kamida 6 fut (1.8 metr) balandlikka joylashtiring.

TUGMALARNING VAZIFALARI

DASTUR MENYUSI

SET (sozlash) tugmasi dastur menyusi bo'ylab harakat qiladi.

+/RCC yoki -/°C/°F tugmasi qiymatni o'zgartiradi.

• WWVB ON / OFF (yoqish/o'chirish): SET (sozlash) tugmasini 5 soniya ushlab turing va WWVB va ON (yoqish) so'zi miltillaydi. Agar siz WWVB qabul qilishdan foydalanishni xohlamasangiz (vaqt/sanani qo'lda sozlash), WWVB ni OFF (o'chirish) ga o'zgartirish uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• VAQT ZONASI: EST miltillaydi. Boshqa Vaqt Zonasini tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring: AST=Atlantika, EST= Sharqiy, CST= Markaziy, MST= Tog'li, PST= Tinch okeani, AKT= Alyaska, HAT=Gavayi vaqt zonasi. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• KUNNI TEJASH VAQTI: DST miltillaydi va ON (yoqish) so'zi. Agar siz DST ni kuzatmasangiz, buni OFF (o'chirish) ga o'zgartirish uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• 12/24 SOATLIK VAQT: 12H miltillaydi. 24H ni tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• SOAT: Soat miltillaydi. To'g'ri soatni tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• DAQIQA: Daqiqalar miltillaydi. To'g'ri daqiqalarni tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• YIL: Yil miltillaydi. To'g'ri yilni tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• OY: Oy miltillaydi. To'g'ri oyni tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Tasdiqlash va keyingi elementga o'tish uchun SET (sozlash) tugmasini bosing.
• SANA: Sana miltillaydi. To'g'ri sanani tanlash uchun +/RCC yoki -/°C/°F tugmasini bosing va qo'yib yuboring. Dastur menyusidan chiqish uchun SET (sozlash) tugmasini bosing

Eslatma: Hafta kuni yil, oy va sana o'rnatilganda avtomatik ravishda o'rnatiladi.

FARENGEIT/SELSIY: Farengeyt (Fahrenheit)dan Selsiy (Celsius)ga o'tish uchun Ob-Havo Stansiyasida -/°C/°F tugmasini bir marta bosing va qo'yib yuboring.

AVTO (kanalni aylantirish) - Bir nechta transmitterlar qabul qilinganda va Ob-Havo Stansiyasi kanallar bo'ylab avtomatik ravishda aylantirishga o'rnatilganda, tashqi harorat/namlik maydonida AVTO ko'rinadi.

• AUTO (avto) so'zi paydo bo'lguncha CH (kanal) tugmasini qayta-qayta bosing va qo'yib yuboring. Ob-Havo Stansiyasi barcha mavjud kanallar bo'ylab aylanadi.
• Faqat bitta kanalni doimiy ravishda ko'rsatish uchun CH (kanal) tugmasini bir marta bosing va qo'yib yuboring.

Ob-Havo Stansiyasi 3 tagacha tashqi transmitterni qabul qilishi mumkin.

Ob-Havo Stansiyasidan 200 fut (60 metr) simsiz diapazonda 3 tagacha joyning uzoqdagi harorati va namligini kuzatish uchun qo'shimcha TX14TH-LCD-G transmitterlarini onlayn yoki chakana sotuvchingizda topishingiz mumkin.

Eslatma: Faqat bitta transmitter ulangan bo'lsa, boshqa kanallarni ko'ra olmaysiz.

WWVB RADIO ORQALI BOSHQARILADIGAN VAQT

Milliy standartlar va texnologiyalar instituti (NIST) WWVB radio stansiyasi Ft. Collins, Colorado shahrida joylashgan. U butun Amerika Qo'shma Shtatlari bo'ylab 60 kHz chastotada aniq WWVB vaqt signalini uzluksiz uzatadi. Signalni ob-havo stantsiyasining ichki antennasi orqali 2000 milyagacha uzoqlikda qabul qilish mumkin. Biroq, Yer ionosferasining xususiyatlari tufayli, kunduzi qabul qilish juda cheklangan. Ob-havo stantsiyasi qabul qilish eng yaxshi bo'lgan har kecha signalni qidiradi. WWVB radio stansiyasi o'z signalini Boulder, Colorado shahridagi NIST atom soatidan oladi.

WWVB QABUL QILISH BELGISI to'liq signal kuchi bilan, agar WWVB atom vaqtini qabul qilish muvaffaqiyatli bo'lsa, ekranda paydo bo'ladi.

• Minor simvolining rangi to'q: Ob-havo stantsiyasi WWVB signalini qabul qildi.
• Minor simvoli ko'rsatilmagan: Ob-havo stantsiyasi signalni qabul qila olmadi.
  Yaxshiroq signal qabul qilish uchun ob-havo stantsiyasining o'rnini o'zgartiring yoki yotishdan oldin yana urinib ko'ring.
• Ob-havo stantsiyasi UTC: 07:00 da qidiruvni boshlaydi. Agar birinchi urinishda qabul qilish bo'lmasa, u kamida 2 dan 10 daqiqagacha 08:00, 09:00, 10:00 va 11:00 da yana urinib ko'radi.
• Agar WWVB signali kuchli bo'lsa, u TAXMINAN 2-3 daqiqada qabul qilishni o'rnatishi mumkin.
• Agar signal marginal bo'lsa, u 10 daqiqagacha signal olishga harakat qiladi.
•
  A/c quvvatida ishlaganda, shovqinni oldini olish uchun, ob-havo stantsiyasi WWVB signalini qidirayotganda orqa yorug'lik o'chadi. Orqa yorug'lik kechasi yoki erta tongda sodir bo'ladigan 2-10 daqiqalik qidiruvdan so'ng qaytadi.

Eslatma: Agar ob-havo stantsiyasi WWVB signalini aniqlay olmasa (buzilishlar, uzatish masofasi va boshqalar); vaqtni qo'lda sozlash mumkin.

ORQA YORUG'LIK

A/C adapteri: Ob-havo stantsiyasini 5 voltli a/c adapteri bilan ishlatganda orqa yorug'lik doimiy ravishda yonib turadi.

• YUQORI: Adapter ishlatilganda orqa yorug'lik sukut bo'yicha HI ga o'rnatiladi.
• PAST: Orqa yorug'likni xiralashtirish uchun LIGHT HI/LO tugmasini bosing va qo'yib yuboring. To'liq quvvatga qaytish uchun yana bosing va qo'yib yuboring.
• Eslatma: Adapter ishlatilmaganda, High/Lo yorug'lik funksiyasi mavjud emas.
• O'CHIRISH: Orqa yorug'likni o'chirish uchun HOLD ON/OFF tugmasini 5 soniya ushlab turing, stansiya signal beradi.
• YOQISH: Orqa yorug'likni yoqish uchun HOLD ON/OFF tugmasini yana stansiya signal berguniga qadar ushlab turing.
• Eslatma: Orqa yorug'lik o'chirilgan bo'lsa, orqa yorug'likni 8 soniyaga faollashtirish uchun istalgan tugmani bosing.

Batareya quvvati: Faqat batareyalarda ishlaganda SNOOZE/LIGHT tugmasini bosing va qo'yib yuboring, orqa yorug'lik 8 soniya davomida ko'rsatiladi.

SIGNAL

Signal chalinsa, u 2 daqiqa davom etadi va keyin butunlay o'chadi.

SIGNALNI SOZLASH

• SIGNAL SOATI: Signal vaqtini sozlash rejimiga kirish uchun ALARM tugmasini bosib turing. Signal soati miltillaydi. Soatni sozlash uchun +/RCC yoki -/°C/°F tugmasidan foydalaning. ALARM tugmasini bosing va qo'yib yuboring.
• SIGNAL DAQIQASI: Signal daqiqalari miltillaydi. Daqiqalarni sozlash uchun +/RCC yoki -/°C/°F tugmasidan foydalaning. Chiqish uchun ALARM tugmasini bosing va qo'yib yuboring.

SIGNALNI FAOL LASHTIRISH

• Signal vaqtini ko'rsatish uchun ALARM tugmasini bir marta bosing va qo'yib yuboring.
• Signalni faollashtirish yoki o'chirish uchun ALARM tugmasini qayta-qayta bosing va qo'yib yuboring. signal faollashtirilganda signal belgisi paydo bo'ladi.

MUXLAT

• Signal chalinsa, 10 daqiqa davomida muxlat signalini ishga tushirish uchun SNOOZE tugmasini bosing. Muxlat funksiyasi faol bo'lganda Zz muxlat belgisi miltillaydi.
• Bir kun davomida signalni to'xtatish uchun muxlat rejimida bo'lganingizda ALARM tugmasini bosing. signal belgisi to'liq bo'lib qoladi.

USB ZARYADLASH PORTI

Integratsiyalashgan USB zaryadlash porti (orqa tomonda) ob-havo stantsiyasi elektr rozetkasiga ulangan bo'lsa, qurilmalarni zaryad qiladi.

Eslatma: Bu faqat quvvat chiqishi (zaryadlash) porti. Ushbu port ob-havo stantsiyasiga quvvat bermaydi.

• Zaryadlashni boshlash uchun tashqi qurilmangiz uchun mavjud USB zaryadlash kabelini ob-havo stantsiyasining orqa tomonidagi USB zaryadlash portiga ulang. Zaryadlash vaqtlari har xil bo'ladi. Eslatma: Qurilmangiz o'zi bilan birga kelgan USB kabeli bilan zaryadlanishini tekshiring. Ko'pgina USB kabellari faqat ma'lumot uzatish uchun mo'ljallangan va zaryadlash uchun ishlatilmaydi.
• Chiqish: 1A maksimal oqim USB.
• USB portini ortiqcha yuklamang.

A/c quvvatida ishlaganda, shovqinni oldini olish uchun, ob-havo stantsiyasi WWVB signalini qidirayotganda orqa yorug'lik va USB zaryadlash porti o'chadi. Orqa yorug'lik 2-10 daqiqalik qidiruvdan so'ng (kechasi yoki erta tongda sodir bo'ladi) qaytadi. Keyin USB zaryadlash porti ishlashni davom ettiradi.

MIN/MAX HARORAT/NAMLIK MA'LUMOTLARI

Ob-havo stantsiyasi har kuni yarim tundan (soat 12:00) boshlab har kuni minimal va maksimal haroratlarni ko'rsatadi. Stansiya avtomatik ravishda min/max haroratlarni yarim tunda (soat 12:00) qayta o'rnatadi.

• MAX ma'lumotlarni ko'rish: Ichki va tashqi ma'lumotlar uchun maksimal harorat va namlik qiymatlarini ko'rish uchun MIN/MAX tugmasini bir marta bosing va qo'yib yuboring.
• MIN ma'lumotlarni ko'rish: Ichki yoki tashqi ma'lumotlar uchun minimal harorat va namlik qiymatlarini ko'rish uchun MIN/MAX tugmasini ikki marta bosing va qo'yib yuboring.
• MIN/MAX ma'lumotlarni qayta o'rnatish: Barcha min/max qiymatlarini qayta o'rnatish uchun MIN/MAX tugmasini 5 soniya ushlab turing.

ISSIQLIK INDEKSI: Issiqlik indeksi inson uchun qanchalik issiq ekanligini aniqlash uchun issiqlik (harorat) va namlik ta'sirini birlashtiradi.

Eslatma: Harorat 80 darajadan °F (26.7°C) yuqori bo'lmaguncha, issiqlik indeksi harorat bilan bir xil bo'ladi.

Issiqlik indeksini ko'rish: HEAT/DEW tugmasini bir marta bosing va atrof-muhit harorati o'rniga issiqlik indeksi ko'rsatiladi.

SHUDRI QATLAMI: Shudring nuqtasi - havoning to'yinganlik nuqtasi yoki kondensatsiya hosil qilish uchun havo sovutilishi kerak bo'lgan harorat.

Eslatma: Shudring nuqtasi odatda harorat ko'rsatkichidan pastroq bo'ladi.

Shudring nuqtasini ko'rish: HEAT/DEW tugmasini ikki marta bosing va atrof-muhit harorati o'rniga shudring nuqtasi ko'rsatiladi.

PAST BATAREYA:

• Ushbu belgi ichki (IN) o'qish bo'limida paydo bo'lganda, ob-havo stantsiyasidagi batareyalarni almashtiring.
• Ushbu belgi tashqi (OUT) o'qish bo'limida paydo bo'lganda, tashqi transmitterdagi batareyalarni almashtiring.

OB-HAVO PROGNOZI BELGILARI

Ob-havo stantsiyasi atmosfera bosimining o'zgarishiga asoslanib, keyingi 12 soatning ob-havo sharoitini 70-75% aniqlik bilan bashorat qiladi. Eslatma: Ob-havo sharoitini 100% to'g'ri bashorat qilish mumkin bo'lmagani uchun biz noto'g'ri prognoz tufayli yuzaga kelgan har qanday yo'qotish uchun javobgar emasmiz.

Ob-havo stantsiyasi har o'n ikki daqiqada barometrik bosimni o'lchaydi. Ushbu namunalar har soatda va har kuni o'rtacha hisoblanadi va keyin o'chmaydigan xotirada saqlanadi. Uch soatlik bosim belgisi o'zgarishi oxirgi to'rtta o'rtacha soatlik ko'rsatkichga asoslangan.

Ob-havo stantsiyasi xotirani yaratganda, aniqlikni oshirish uchun joriy o'rtacha bosimni oxirgi qirq kunlik o'rtacha bosim bilan solishtiradi. Stansiya bir joyda qancha uzoq ishlasa, prognoz belgilari shunchalik aniq bo'ladi.

PARVARISH VA XIZMAT KO'RSATISH

• Eski va yangi batareyalarni aralashtirmang
• Ishqoriy, standart, litiyli yoki qayta zaryadlanuvchi batareyalarni aralashtirmang
• Ob-havo stantsiyasini haddan tashqari harorat, tebranish yoki zarbaga duchor qilmang.
• Ob-havo stantsiyasini quruq holda saqlang.
• Ob-havo stantsiyasini yumshoq nam mato bilan tozalang. Erituvchilar yoki ishqalovchi vositalardan foydalanmang.
• Ob-havo stantsiyasi o'yinchoq emas. Uni bolalardan uzoqroq tuting.
• Ob-havo stantsiyasi tibbiy maqsadlarda yoki jamoatchilik uchun ma'lumot olish uchun ishlatilmaydi, faqat uyda foydalanish uchun mo'ljallangan.
• Ushbu mahsulotning texnik xususiyatlari oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
• Noto'g'ri foydalanish yoki korpusni ruxsatsiz ochish kafolatni bekor qiladi.
• Agar qurilma to'g'ri ishlamasa, batareyalarni almashtiring va/yoki a/c kabelining ulanishini tekshiring.

TEXNIK XUSUSIYATLAR

Qo'llab-quvvatlash bilan bog'lanish: 1-608-782-1610

La Crosse Technology, Ltd 2817 Losey Blvd. S.
La Crosse, WI 54601
