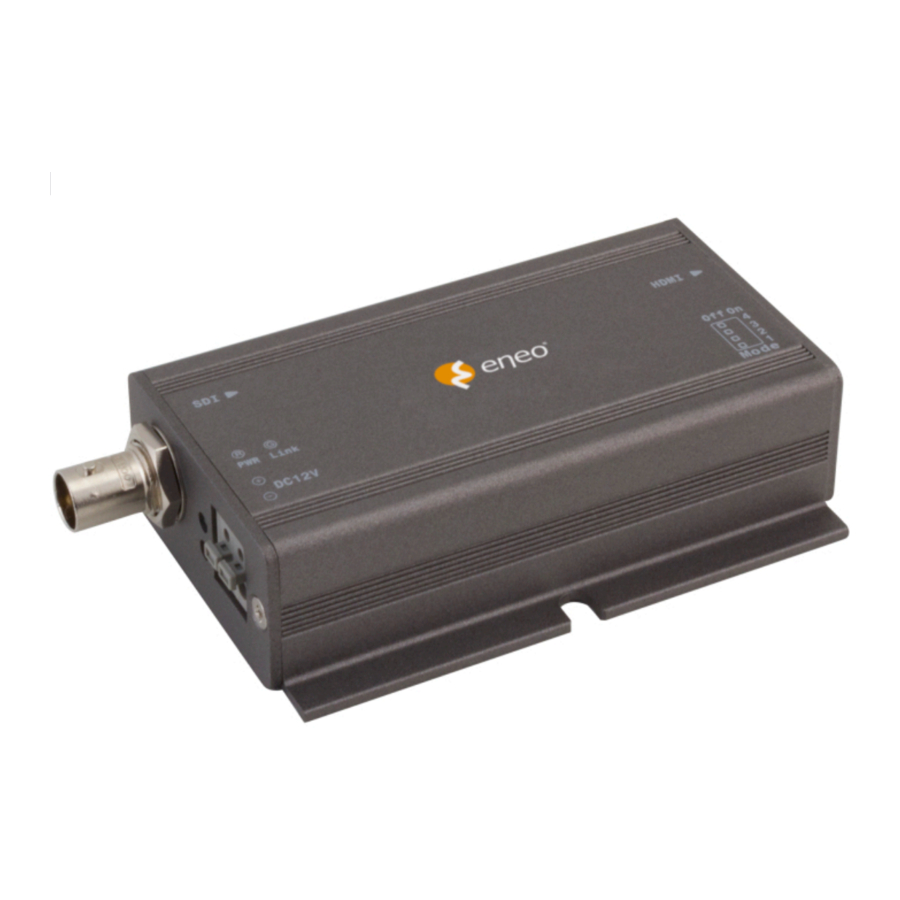

Eneo HDA-2002EC - Ръководство за HD-SDI към HDMI конвертор
ХАРАКТЕРИСТИКИ
※ Моля, прочетете внимателно ръководството с инструкции преди да инсталирате или използвате този продукт.
- Конвертира HD-SDI входящо изображение в HDMI.
- Автоматично откриване на входящо изображение.
- 4 типа изходящо изображение могат да бъдат избираеми.
- 4 типа изход могат да бъдат настроени чрез превключвател за избор на режим.
КАК ДА СВЪРЖЕТЕ УСТРОЙСТВОТО
- Свържете изходящия порт на HD-SDI камера или устройство, което има HD-SDI изход към HD-SDI входящия порт на конвертора.
- Свържете HDMI изхода към HDMI мониторния вход.
- Свържете захранването.
- Задайте типа на изхода според входящия сигнал.
ВИДЕО ВХОД / ИЗХОД
Вход
Поддържа 8 типа вход.
Поддържаният списък е както по-долу.
| 60Hz | 50Hz |
| 1920x1080p30 | 1920x1080p25 |
| 1920x1080i60 | 1920x1080i50 |
| 1280x720p60 | 1280x720p50 |
| 1280x720p30 | 1280x720p25 |
Изход
Режимът на изход може да бъде конфигуриран с помощта на превключвателя за избор на режим.
Има 4 превключвателя за избор на режим и техните номера са разпределени по ред от лявата страна.
Състоянието Off (изключено) е зададено по подразбиране.
SW1,2: Задайте видео формат на изхода.
SW3: Задайте On (включено) или Off (изключено) на OSD дисплея.
SW4: Задайте On (включено) или Off (изключено) на дисплея за цветни модели.
SW1,2: Задайте тип на изхода
Има 4 типа изход
| SW1 | SW2 | Тип на изхода |
| Off | Off | 1080p60 (По подразбиране) |
| On | Off | 1080p60RB |
| Off | On | 1080i60 |
| On | On | 720p60 |
SW3: Задайте OSD дисплей
Задайте On (включено) или Off (изключено) на OSD дисплея
| SW3 | OSD |
| Off | OSD Off (По подразбиране) |
| On | OSD On |
SW4: Задайте дисплей за цветни модели
Задайте дисплей за цветни модели
| SW4 | Цветен модел |
| Off | Color Pattern Off (Цветен модел изключен) (По подразбиране) |
| On | Color Pattern On (Цветен модел включен) |
ИМЕ И ФУНКЦИЯ НА ЧАСТИТЕ
HD-SDI вход
LED (светодиод)
Захранващ вход
Mode S/W (Превключвател за режим)
HDMI изход
LED (светодиоден) статус
ЧЕРВЕН светодиод: Светва при захранване.
ЗЕЛЕН светодиод: При HD-SDI видео вход, светва.
РАЗМЕР
(размер: mm)
| eneo® е регистрирана търговска марка на Videor E. Hartig GmbH Ексклузивно разпространение само чрез специализирани търговски канали. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/ | |
| Germany (Германия) Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100 www.videor.com www.eneo-security.com | Технически промени запазени © Copyright by Videor E. Hartig GmbH 07/2014 |
АУДИО ВХОД / ИЗХОД
Ако HD-SDI входът съдържа аудио изход, HDMI видео и аудио ще бъдат изведени едновременно.
ВНИМАНИЕ ПРИ СВЪРЗВАНЕ НА ЗАХРАНВАНЕТО
Когато свързвате захранване към конвертора, свържете адаптера към конвертора първо и след това свържете захранващия кабел към адаптера. Ако първо свържете захранващия кабел, може да възникне риск от токов удар или повреда на оборудването.
Когато свързвате адаптера към конвертора, ако + / - портовете са несъвместими, оборудването може да бъде повредено.
Захранващ адаптер (Опция)
СПЕЦИФИКАЦИЯ
| Модел | HDA-2002EC | |
| Спецификации | ||
| Видео вход | 1CH(HD-SDI SMPTE 292M) | |
| Разделителна способност на видео входа | SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60) | |
| Видео изход | 1CH(HDMI) | |
| Разделителна способност на видео изхода | 1080p60RB, 1080p60, 1080i60, 720p60 | |
| Аудио изход | 2CH(Ляво, Дясно) | |
| Индикация LED (светодиод) | Power LED (светодиод за захранване) (Червен), Link LED (светодиод за връзка) (Зелен) | |
| Mode switch (Превключвател за режим) | 4 превключвателя за настройка на режима на работа | |
| Входящо напрежение | 12 VDC | |
| Консумация на енергия | Max (макс.) 4W | |
| Работна температура/влажност | +0°C до +50°C / 20%RH до 80%RH | |
| Размер (Ш x Д x В) | 115 x 65 x 26 mm | |
| Тегло | Прибл. 140g | |
| Сертификати | KC, FCC, CE, RoHS, HDcctv | |
