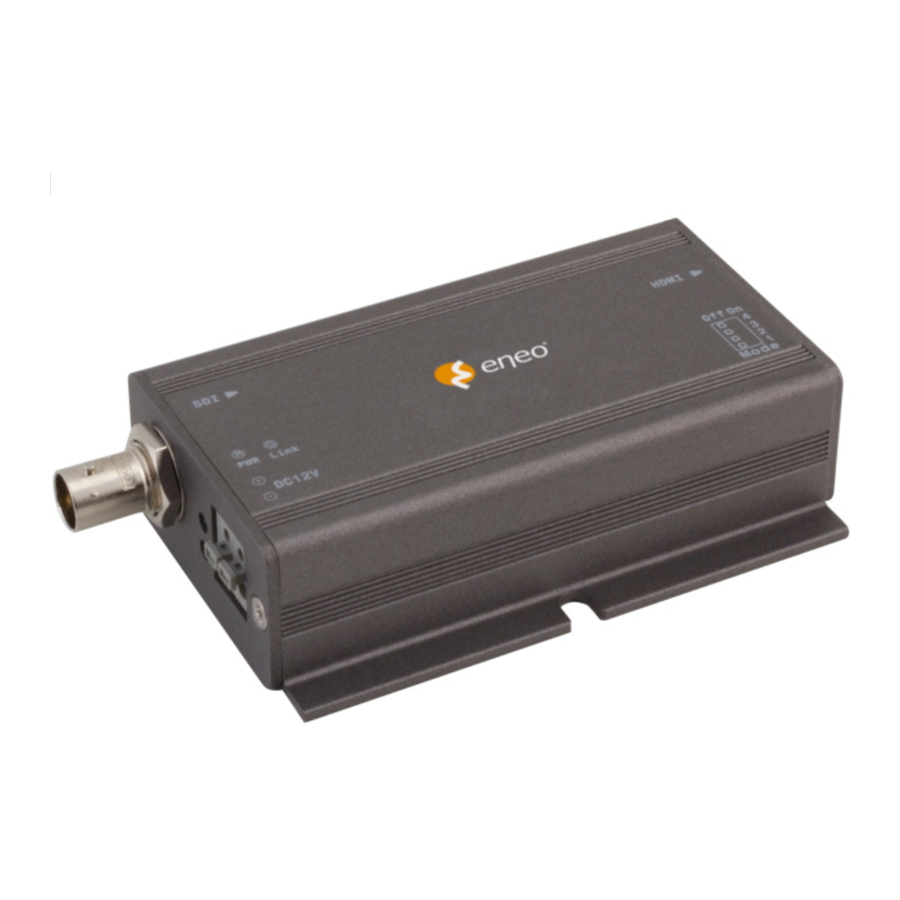

Eneo HDA-2002EC - Priročnik za pretvornik HD-SDI v HDMI

Vsebina

1 ZNAČILNOSTI
2 KAKO POVEZATI NAPRAVO
3 VIDEO VHOD / IZHOD
4 IME DELA IN FUNKCIJA
5 DIMENZIJE
6 AVDIO VHOD / IZHOD
7 PREVIDNOST PRI PRIKLJUČITVI NAPAJANJA
8 SPECIFIKACIJE
9 Reference
10 Prenesi navodilo
11 V drugih jezikih

ZNAČILNOSTI

※ Prosimo, da pred namestitvijo ali uporabo tega izdelka natančno preberete navodila za uporabo.

Pretvori vhodno sliko HD-SDI v HDMI.
Samodejno zaznavanje vhodne slike.
Izbirate lahko med 4 vrstami izhodne slike.
4 vrste izhodov lahko nastavite s stikalom za izbiro načina.

KAKO POVEZATI NAPRAVO

Povežite izhodna vrata kamere HD-SDI ali naprave, ki ima izhod HD-SDI, z vhodnimi vrati HD-SDI pretvornika.
Povežite izhod HDMI z vhodom monitorja HDMI.
Priključite napajanje.
Nastavite vrsto izhoda glede na vhodni signal.

VIDEO VHOD / IZHOD

Vhod
Podpira 8 vrst vhodov.
Podprt seznam je enak spodnjemu.

60Hz	50Hz
1920x1080p30	1920x1080p25
1920x1080i60	1920x1080i50
1280x720p60	1280x720p50
1280x720p30	1280x720p25

Izhod
Način izhoda lahko konfigurirate s stikalom za izbiro načina (mode selection switch).
Za izbiro načina so na voljo 4 stikala, njihove številke pa so dodeljene po vrstnem redu od leve proti desni.
Izklopljeno stanje (Off status) je privzeta nastavitev.

Izhod

SW1,2: Nastavite format izhodnega videa.
SW3: Vklopite ali izklopite prikaz OSD (On Screen Display).
SW4: Vklopite ali izklopite prikaz barvnega vzorca (Color Pattern display)

SW1,2: Nastavite vrsto izhoda
Obstajajo 4 vrste izhoda

SW1	SW2	Vrsta izhoda
Off	Off	1080p60 (Privzeto)
On	Off	1080p60RB
Off	On	1080i60
On	On	720p60

SW3: Nastavite prikaz OSD
Vklopite ali izklopite prikaz OSD

SW3	OSD
Off	OSD Izklopljen (Privzeto)
On	OSD Vklopljen

SW4: Nastavite prikaz barvnega vzorca
Nastavite prikaz barvnega vzorca

SW4	Barvni vzorec
Off	Barvni vzorec Izklopljen (Privzeto)
On	Barvni vzorec Vklopljen

IME DELA IN FUNKCIJA

HD-SDI Vhod
LED
Vhod za napajanje

Mode S/W (Stikalo za način)
HDMI Izhod

Stanje LED
RDEČA LED: Zasveti ob vklopu napajanja.
ZELENA LED: Zasveti ob vhodu video signala HD-SDI.

DIMENZIJE

(velikost: mm)

eneo® je registrirana blagovna znamka podjetja Videor E. Hartig GmbH Ekskluzivna distribucija samo preko specializiranih trgovskih kanalov. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/
Nemčija Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100 www.videor.com www.eneo-security.com	Tehnične spremembe pridržane © Avtorske pravice Videor E. Hartig GmbH 07/2014

AVDIO VHOD / IZHOD

Če vhod HD-SDI vsebuje avdio izhod, se bosta video in avdio HDMI izpisala hkrati.

PREVIDNOST PRI PRIKLJUČITVI NAPAJANJA

Pri priključitvi napajanja na pretvornik najprej priključite adapter na pretvornik, nato pa priključite napajalni kabel na adapter. Če najprej priključite napajalni kabel, lahko pride do nevarnosti električnega udara ali poškodbe opreme.

Pri priključitvi adapterja na pretvornik lahko pride do poškodbe opreme, če se + / - vrata ne ujemajo.

Napajalnik (izbirno)

SPECIFIKACIJE

Model		HDA-2002EC
Specifikacije
Video vhod		1CH(HD-SDI SMPTE 292M)
Ločljivost video vhoda		SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60)
Video izhod		1CH(HDMI)
Ločljivost video izhoda		1080p60RB, 1080p60, 1080i60, 720p60
Avdio izhod		2CH(Levo, Desno)
Indikacijska LED		LED za napajanje (rdeča), LED za povezavo (zelena)
Stikalo za način (Mode switch)		4 stikala za nastavitev načina delovanja
Vhodna napetost		12 VDC
Poraba energije		Max 4W
Delovna temperatura/vlažnost		+0°C do +50°C / 20%RH do 80%RH
Dimenzije (Š x G x V)		115 x 65 x 26 mm
Teža		Pribl. 140g
Certifikati		KC, FCC, CE, RoHS, HDcctv
