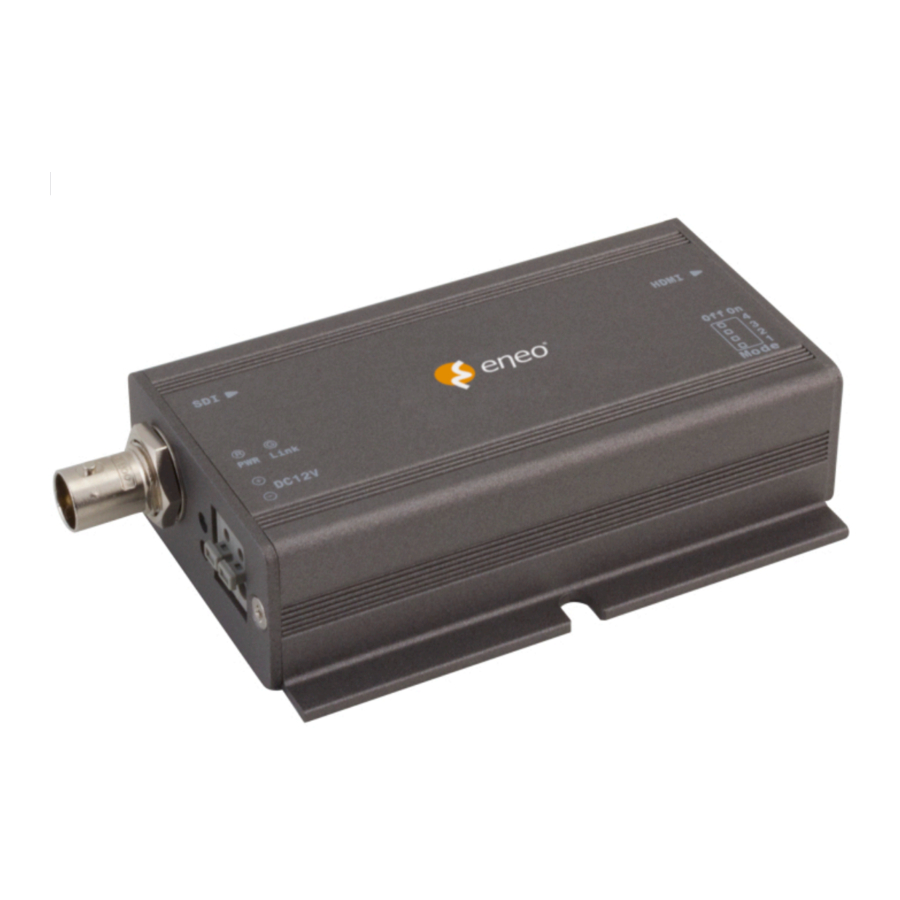

Eneo HDA-2002EC - Instrukcja obsługi konwertera HD-SDI na HDMI

Zawartość

CECHY

※ Prosimy o uważne przeczytanie instrukcji obsługi przed instalacją lub użyciem tego produktu.

  1. Konwertuj obraz wejściowy HD-SDI na HDMI.
  2. Automatyczne wykrywanie obrazu wejściowego.
  3. Możliwość wyboru 4 typów obrazu wyjściowego.
  4. 4 typy wyjścia mogą być ustawione za pomocą przełącznika wyboru trybu.

JAK PODŁĄCZYĆ URZĄDZENIE

JAK PODŁĄCZYĆ URZĄDZENIE

  1. Podłącz port wyjściowy kamery HD-SDI lub urządzenia, które ma wyjście HD-SDI, do portu wejściowego HD-SDI konwertera.
  2. Podłącz wyjście HDMI do wejścia monitora HDMI.
  3. Podłącz zasilanie.
  4. Ustaw typ wyjścia zgodnie z sygnałem wejściowym.

WEJŚCIE / WYJŚCIE WIDEO

Input (Wejście)
Obsługuje 8 typów wejścia.
Obsługiwana lista jest taka sama jak poniżej.

60Hz 50Hz
1920x1080p30 1920x1080p25
1920x1080i60 1920x1080i50
1280x720p60 1280x720p50
1280x720p30 1280x720p25

Output (Wyjście)
Tryb wyjścia można skonfigurować za pomocą przełącznika wyboru trybu.
Istnieją 4 przełączniki do wyboru trybu, a ich numery są przypisane w kolejności od lewej strony.
Status "Off" (Wyłączony) jest ustawiony domyślnie.

Wyjście

SW1,2: Ustaw format wideo wyjściowego.
SW3: Ustaw "On" (Włączony) lub "Off" (Wyłączony) wyświetlania OSD.
SW4: Ustaw "On" (Włączony) lub "Off" (Wyłączony) wyświetlania wzoru kolorów.

SW1,2: Ustaw typ wyjścia
Istnieją 4 typy wyjścia

SW1 SW2 Output Type (Typ wyjścia)
Off Off 1080p60 (Default) (Domyślny)
On Off 1080p60RB
Off On 1080i60
On On 720p60

SW3: Ustaw wyświetlanie OSD
Ustaw "On" (Włączony) lub "Off" (Wyłączony) wyświetlania OSD

SW3 OSD
Off OSD Off (Wyłączony) (Default) (Domyślny)
On OSD On (Włączony)

SW4: Ustaw wyświetlanie wzoru kolorów
Ustaw wyświetlanie wzoru kolorów

SW4 Color Pattern (Wzór kolorów)
Off Color Pattern Off (Wyłączony) (Default) (Domyślny)
On Color Pattern On (Włączony)

NAZWA I FUNKCJA CZĘŚCI

NAZWA I FUNKCJA CZĘŚCI

HD-SDI Input (Wejście HD-SDI)
LED
Power Input (Wejście zasilania)

Mode S/W (Przełącznik trybu)
HDMI Output (Wyjście HDMI)

LED Status (Status LED)
RED LED (Czerwona dioda LED): Zapala się po włączeniu zasilania.
GREEN LED (Zielona dioda LED): Zapala się po podłączeniu wejścia wideo HD-SDI.

WYMIAR

WYMIAR
(rozmiar: mm)

eneo® is a registered trademark of (jest zarejestrowanym znakiem towarowym firmy)
Videor E. Hartig GmbH
Exclusive distribution through specialised trade channels only. (Wyłączna dystrybucja tylko przez wyspecjalizowane kanały handlowe.)
Videor E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/
Germany (Niemcy)
Tel. +49 (0) 6074 / 888-0 · Fax +49
(0) 6074 / 888-100 www.videor.com www.eneo-security.com 		Technical changes reserved © Copyright by (Zastrzegamy sobie prawo do zmian technicznych © Prawa autorskie)
Videor E. Hartig
GmbH 07/2014

WEJŚCIE / WYJŚCIE AUDIO

Jeśli wejście HD-SDI zawiera wyjście audio, wideo i audio HDMI będą wyprowadzane w tym samym czasie.

OSTRZEŻENIE DOTYCZĄCE PODŁĄCZENIA ZASILANIA


Podczas podłączania zasilania do konwertera, najpierw podłącz adapter do konwertera, a następnie podłącz przewód zasilający do adaptera. Jeśli najpierw podłączysz przewód zasilający, może wystąpić ryzyko porażenia prądem lub uszkodzenia sprzętu.

Podczas podłączania adaptera do konwertera, jeśli porty + / - są nieprawidłowo dopasowane, sprzęt może ulec uszkodzeniu.

Zasilacz (opcja)
Power Adapter (Option) (Zasilacz (opcja))

SPECYFIKACJA

Model HDA-2002EC
Specifications (Specyfikacje)
Video input (Wejście wideo) 1CH(HD-SDI SMPTE 292M)
Video input resolution (Rozdzielczość wejścia wideo) SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60)
Video output (Wyjście wideo) 1CH(HDMI)
Video output resolution (Rozdzielczość wyjścia wideo) 1080p60RB, 1080p60, 1080i60, 720p60
Audio output (Wyjście audio) 2CH(Left, Right) (Lewy, Prawy)
Indication LED (Dioda LED wskazująca) Power LED(Red), Link LED(Green) (Dioda LED zasilania (czerwona), Dioda LED połączenia (zielona))
Mode switch (Przełącznik trybu) 4 switch for operation mode setting (4 przełączniki do ustawiania trybu pracy)
Input voltage (Napięcie wejściowe) 12 VDC
Power consumption (Pobór mocy) Max 4W (Maks. 4W)
Operating temperature/humidity (Temperatura/wilgotność pracy) +0°C to +50°C / 20%RH to 80%RH
Dimension (W x D x H) (Wymiar (szer. x gł. x wys.)) 115 x 65 x 26 mm
Weight (Waga) Approx. 140g (Około 140g)
Certifications (Certyfikaty) KC, FCC, CE, RoHS, HDcctv
