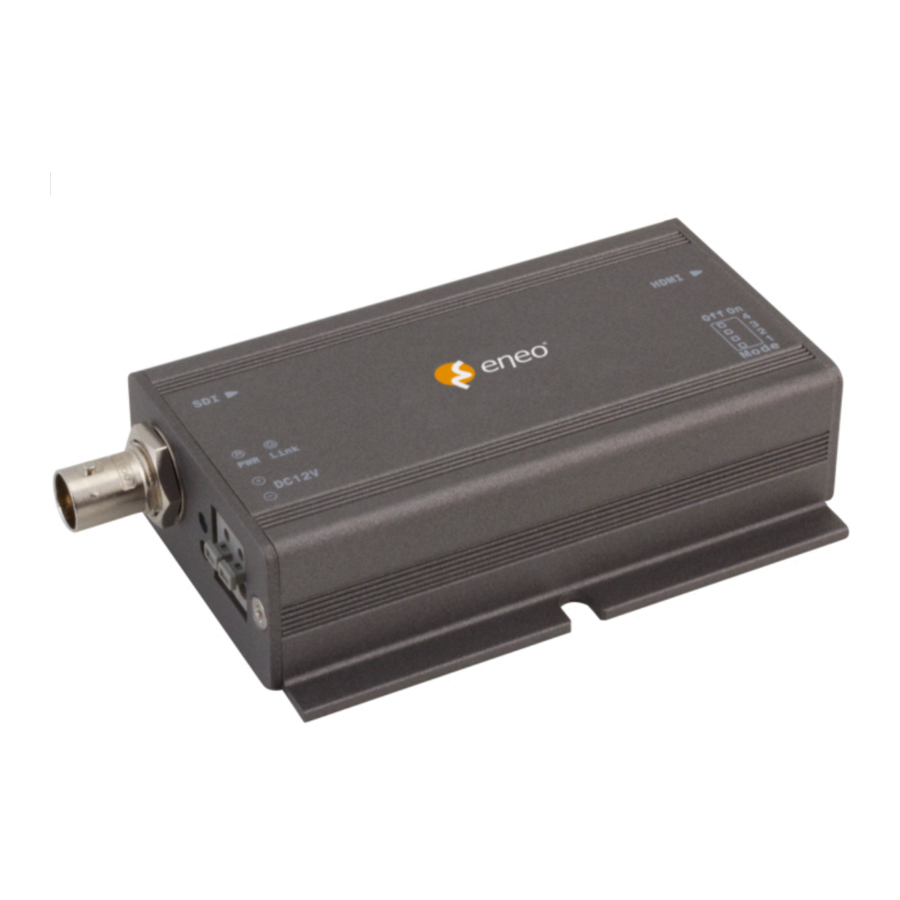

Eneo HDA-2002EC - Εγχειρίδιο Μετατροπέα HD-SDI σε HDMI
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
※ Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο οδηγιών πριν εγκαταστήσετε ή χρησιμοποιήσετε αυτό το προϊόν.
- Μετατροπή εικόνας εισόδου HD-SDI σε HDMI.
- Αυτόματη ανίχνευση στην εικόνα εισόδου.
- 4 τύποι εικόνας εξόδου μπορούν να επιλεγούν.
- 4 τύποι εξόδου μπορούν να ρυθμιστούν με τον διακόπτη επιλογής λειτουργίας.

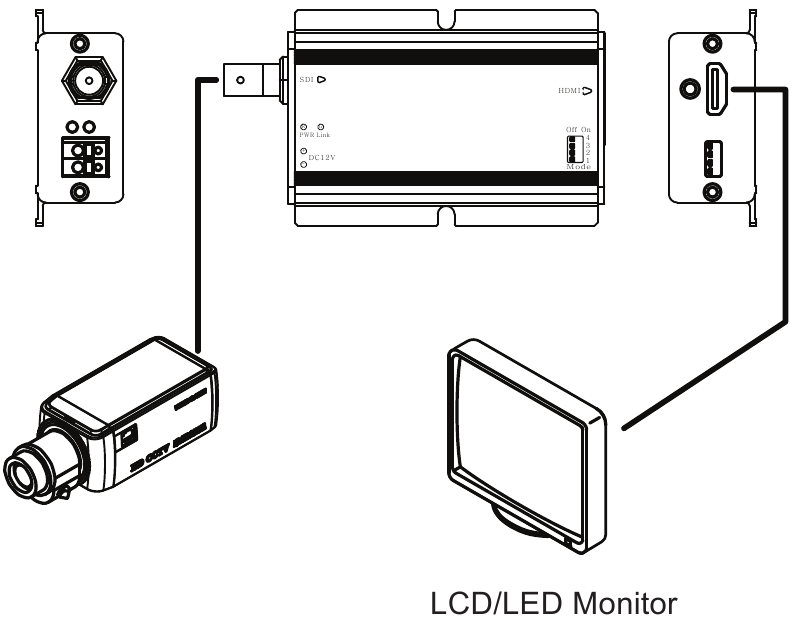

ΠΩΣ ΝΑ ΣΥΝΔΕΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ
- Συνδέστε τη θύρα εξόδου της κάμερας HD-SDI ή της συσκευής που έχει έξοδο HD-SDI στη θύρα εισόδου HD-SDI του μετατροπέα.
- Συνδέστε την έξοδο HDMI στην είσοδο της οθόνης HDMI.
- Συνδέστε το ρεύμα.
- Ρυθμίστε τον τύπο εξόδου σύμφωνα με το σήμα εισόδου.
ΕΙΣΟΔΟΣ / ΕΞΟΔΟΣ ΒΙΝΤΕΟ
Είσοδος
Υποστηρίζει 8 τύπους εισόδου.
Η υποστηριζόμενη λίστα είναι η ίδια με την παρακάτω.
| 60Hz | 50Hz |
| 1920x1080p30 | 1920x1080p25 |
| 1920x1080i60 | 1920x1080i50 |
| 1280x720p60 | 1280x720p50 |
| 1280x720p30 | 1280x720p25 |
Έξοδος
Η λειτουργία εξόδου μπορεί να διαμορφωθεί χρησιμοποιώντας τον διακόπτη επιλογής λειτουργίας.

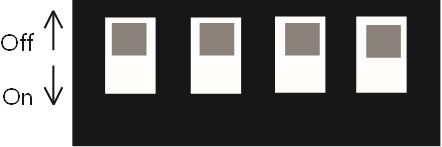

Υπάρχουν 4 διακόπτες για την επιλογή λειτουργίας και οι αριθμοί τους κατανέμονται με σειρά από την αριστερή πλευρά.
Η κατάσταση Off (Απενεργοποίηση) είναι η προεπιλεγμένη ρύθμιση.
SW1,2: Ορίστε τη μορφή βίντεο εξόδου.
SW3: Ορίστε την εμφάνιση OSD σε On (Ενεργοποίηση) ή Off (Απενεργοποίηση).
SW4: Ορίστε την εμφάνιση Color Pattern (Χρωματικού Μοτίβου) σε On (Ενεργοποίηση) ή Off (Απενεργοποίηση)
SW1,2: Ορίστε τον τύπο εξόδου
Υπάρχουν 4 τύποι εξόδου
| SW1 | SW2 | Τύπος Εξόδου |
| Off | Off | 1080p60 (Προεπιλογή) |
| On | Off | 1080p60RB |
| Off | On | 1080i60 |
| On | On | 720p60 |
SW3: Ορίστε την εμφάνιση OSD
Ορίστε την εμφάνιση OSD σε On (Ενεργοποίηση) ή Off (Απενεργοποίηση)
| SW3 | OSD |
| Off | OSD Off (Απενεργοποίηση OSD) (Προεπιλογή) |
| On | OSD On (Ενεργοποίηση OSD) |
SW4: Ορίστε την εμφάνιση χρωματικού μοτίβου
Ορίστε την εμφάνιση χρωματικού μοτίβου
| SW4 | Χρωματικό Μοτίβο |
| Off | Color Pattern Off (Απενεργοποίηση Χρωματικού Μοτίβου) (Προεπιλογή) |
| On | Color Pattern On (Ενεργοποίηση Χρωματικού Μοτίβου) |

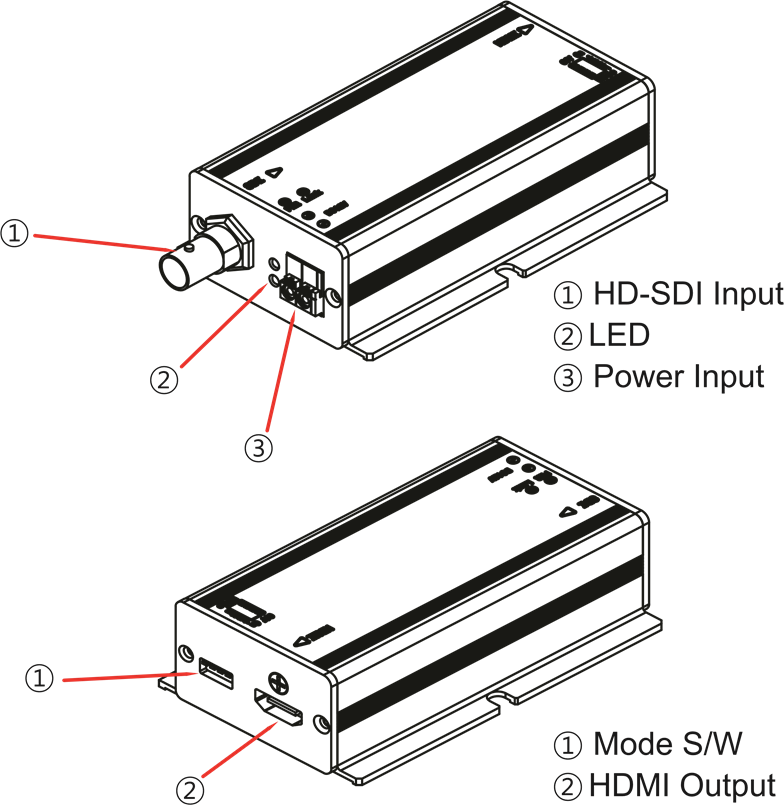

ΟΝΟΜΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ ΜΕΡΟΥΣ
Είσοδος HD-SDI
LED
Είσοδος Ρεύματος
Mode S/W (Λειτουργία S/W)
Έξοδος HDMI
Κατάσταση LED
RED LED (Κόκκινο LED): Ανάβει με το ρεύμα.
GREEN LED (Πράσινο LED): Με είσοδο βίντεο HD-SDI, ανάβει.

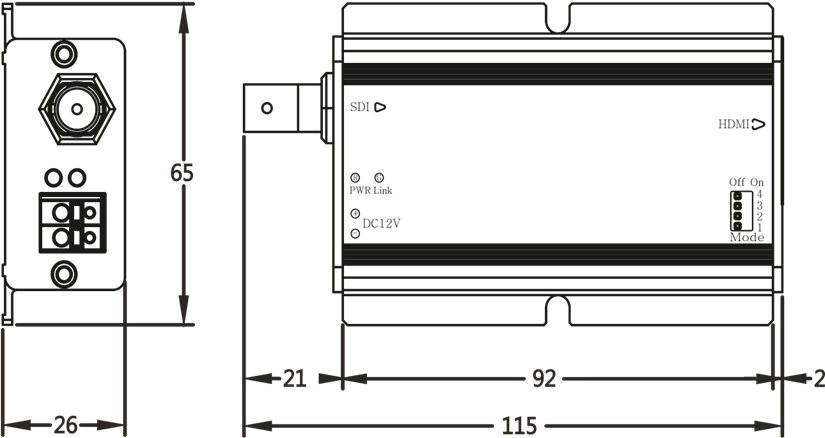

ΔΙΑΣΤΑΣΗ
(μέγεθος: mm)
| eneo® είναι σήμα κατατεθέν της Videor E. Hartig GmbH Αποκλειστική διανομή μόνο μέσω εξειδικευμένων εμπορικών καναλιών. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/ | |
| Germany Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100 www.videor.com www.eneo-security.com | Τεχνικές αλλαγές επιφυλασσόμενες © Copyright by Videor E. Hartig GmbH 07/2014 |
ΕΙΣΟΔΟΣ / ΕΞΟΔΟΣ ΗΧΟΥ
Εάν η είσοδος HD-SDI περιέχει έξοδο ήχου, το βίντεο και ο ήχος HDMI θα εξάγονται ταυτόχρονα.

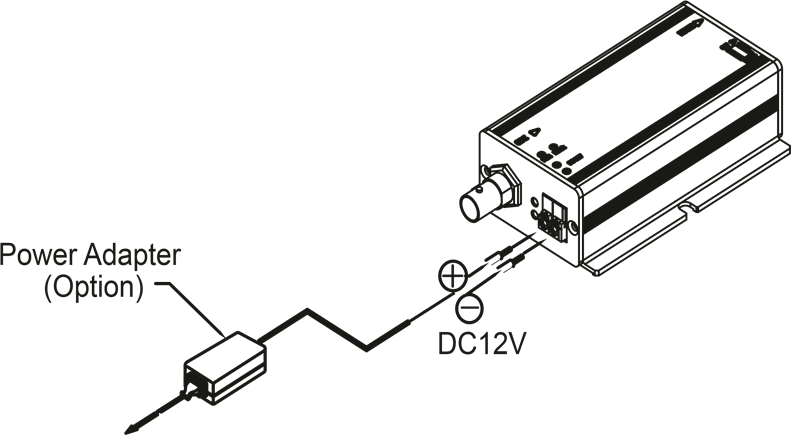

ΠΡΟΣΟΧΗ ΣΤΗ ΣΥΝΔΕΣΗ ΤΟΥ ΡΕΥΜΑΤΟΣ
Όταν συνδέετε ρεύμα στον μετατροπέα, συνδέστε πρώτα τον προσαρμογέα στον μετατροπέα και, στη συνέχεια, συνδέστε το καλώδιο ρεύματος στον προσαρμογέα. Εάν συνδέσετε πρώτα το καλώδιο ρεύματος, μπορεί να προκληθεί κίνδυνος ηλεκτροπληξίας ή ζημιάς στον εξοπλισμό.
Όταν συνδέετε τον προσαρμογέα στον μετατροπέα, εάν οι θύρες + / - δεν ταιριάζουν, ο εξοπλισμός μπορεί να υποστεί ζημιά.
Τροφοδοτικό (Επιλογή)
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Μοντέλο | HDA-2002EC | |
| Προδιαγραφές | ||
| Είσοδος βίντεο | 1CH(HD-SDI SMPTE 292M) | |
| Ανάλυση εισόδου βίντεο | SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60) | |
| Έξοδος βίντεο | 1CH(HDMI) | |
| Ανάλυση εξόδου βίντεο | 1080p60RB, 1080p60, 1080i60, 720p60 | |
| Έξοδος ήχου | 2CH(Left, Right) (Αριστερό, Δεξί) | |
| Ένδειξη LED | Power LED(Red) (Κόκκινο LED Ρεύματος), Link LED(Green) (Πράσινο LED Σύνδεσης) | |
| Διακόπτης λειτουργίας | 4 διακόπτες για ρύθμιση της λειτουργίας | |
| Τάση εισόδου | 12 VDC | |
| Κατανάλωση ρεύματος | Max (Μέγιστη) 4W | |
| Θερμοκρασία/υγρασία λειτουργίας | +0°C έως +50°C / 20%RH έως 80%RH | |
| Διάσταση (Π x Β x Υ) | 115 x 65 x 26 mm | |
| Βάρος | Approx. (Περίπου) 140g | |
| Πιστοποιήσεις | KC, FCC, CE, RoHS, HDcctv | |
