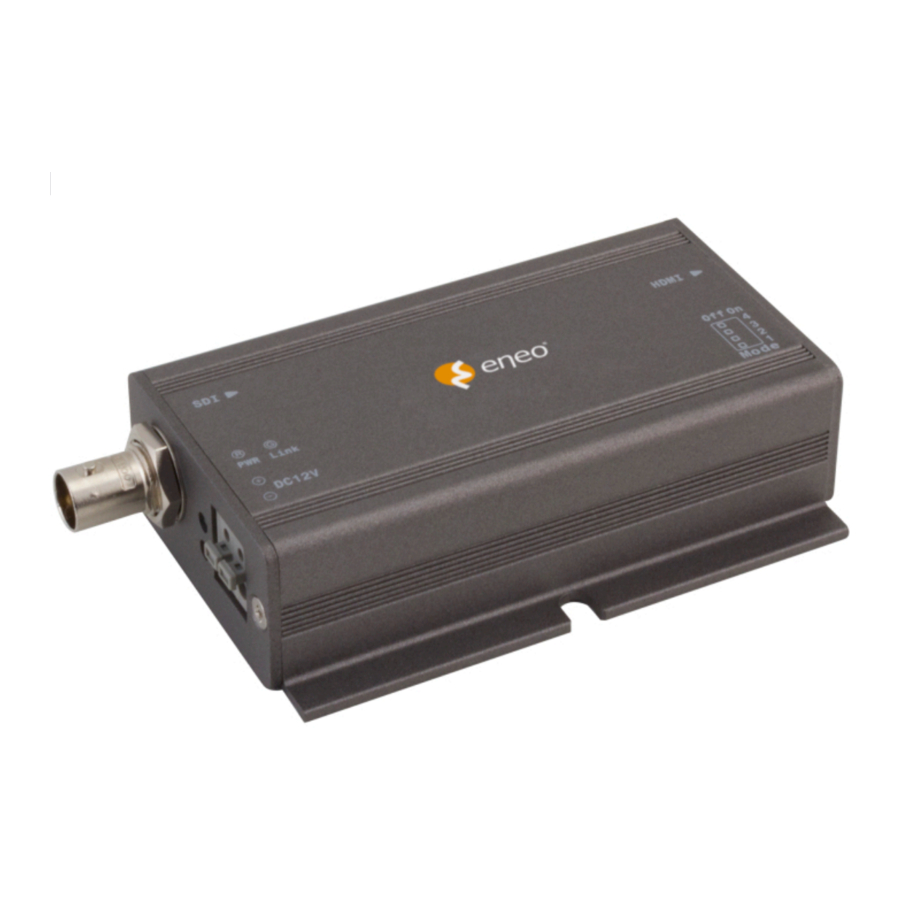

ÖZELLİKLER

※ Lütfen bu ürünü kurmadan veya kullanmadan önce kullanım kılavuzunu dikkatlice okuyun.

HD-SDI giriş görüntüsünü HDMI'ya dönüştürür.
Giriş görüntüsünü otomatik olarak algılar.
4 tip çıkış görüntüsü seçilebilir.
4 tip çıkış, mod seçme anahtarıyla ayarlanabilir.

CİHAZ NASIL BAĞLANIR

HD-SDI kameranın veya HD-SDI çıkışı olan cihazın çıkış portunu dönüştürücünün HD-SDI giriş portuna bağlayın.
HDMI çıkışını HDMI monitör girişine bağlayın.
Gücü bağlayın.
Çıkış türünü giriş sinyaline göre ayarlayın.

VİDEO GİRİŞ / ÇIKIŞ

Giriş
8 tip girişi destekler.
Desteklenen liste aşağıdakilerle aynıdır.

60Hz	50Hz
1920x1080p30	1920x1080p25
1920x1080i60	1920x1080i50
1280x720p60	1280x720p50
1280x720p30	1280x720p25

Çıkış
Çıkış modu, mod seçme anahtarı kullanılarak yapılandırılabilir.
Mod seçimi için 4 anahtar vardır ve numaraları soldan sağa doğru sıralanmıştır.
Kapalı (Off) durumu varsayılan olarak ayarlanmıştır.

SW1,2: Çıkış video formatını ayarlayın.
SW3: OSD ekranının Açık (On) veya Kapalı (Off) ayarını yapın.
SW4: Renk Deseni ekranının Açık (On) veya Kapalı (Off) ayarını yapın

SW1,2: Çıkış türünü ayarlayın
4 tip çıkış vardır

SW1	SW2	Çıkış Türü
Off	Off	1080p60 (Varsayılan)
On	Off	1080p60RB
Off	On	1080i60
On	On	720p60

SW3: OSD ekranını ayarlayın
OSD ekranının Açık (On) veya Kapalı (Off) ayarını yapın

SW3	OSD
Off	OSD Kapalı (Off) (Varsayılan)
On	OSD Açık (On)

SW4: Renk deseni ekranını ayarlayın
Renk deseni ekranını ayarlayın

SW4	Renk Deseni
Off	Renk Deseni Kapalı (Off) (Varsayılan)
On	Renk Deseni Açık (On)

PARÇA ADI VE FONKSİYONU

HD-SDI Girişi
LED
Güç Girişi

Mod S/W
HDMI Çıkışı

LED Durumu
KIRMIZI LED: Güçle birlikte yanar.
YEŞİL LED: HD-SDI video girişi ile yanar.

BOYUT

BOYUT
(boyut: mm)

eneo® Videor E. Hartig GmbH'nin tescilli ticari markasıdır Sadece özel ticaret kanalları aracılığıyla özel dağıtım. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/
Almanya Tel. +49 (0) 6074 / 888-0 · Faks +49 (0) 6074 / 888-100 www.videor.com www.eneo-security.com	Teknik değişiklikler saklıdır © Copyright by Videor E. Hartig GmbH 07/2014

SES GİRİŞ / ÇIKIŞ

HD-SDI girişi bir ses çıkışı içeriyorsa, HDMI video ve ses aynı anda çıkış yapacaktır.

GÜÇ BAĞLANTISINDA DİKKAT EDİLMESİ GEREKENLER

Dönüştürücüye güç bağlarken, önce adaptörü dönüştürücüye bağlayın ve ardından güç kablosunu adaptöre bağlayın. Önce güç kablosunu bağlarsanız, elektrik çarpması veya ekipman hasarı riski oluşabilir.

Adaptörü dönüştürücüye bağlarken, + / - portları eşleşmezse, ekipman zarar görebilir.

Güç Adaptörü (Opsiyonel)

TEKNİK ÖZELLİKLER

Model		HDA-2002EC
Teknik Özellikler
Video girişi		1CH(HD-SDI SMPTE 292M)
Video giriş çözünürlüğü		SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60)
Video çıkışı		1CH(HDMI)
Video çıkış çözünürlüğü		1080p60RB, 1080p60, 1080i60, 720p60
Ses çıkışı		2CH(Sol, Sağ)
Gösterge LED'i		Güç LED'i (Kırmızı), Bağlantı LED'i (Yeşil)
Mod anahtarı		Çalışma modu ayarı için 4 anahtar
Giriş voltajı		12 VDC
Güç tüketimi		Maks. 4W
Çalışma sıcaklığı/nem		+0°C ila +50°C / %20 Bağıl Nem ila %80 Bağıl Nem
Boyut (G x D x Y)		115 x 65 x 26 mm
Ağırlık		Yaklaşık 140g
Sertifikalar		KC, FCC, CE, RoHS, HDcctv
