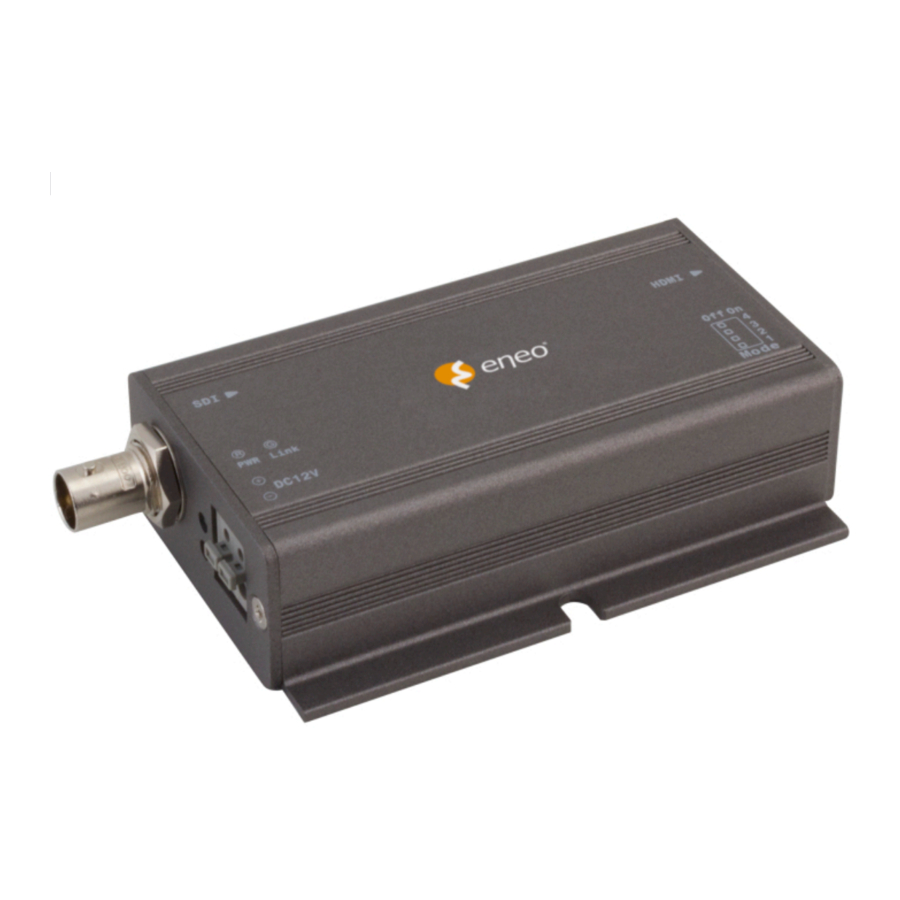

Eneo HDA-2002EC - HD-SDI dan HDMI ga Konvertor Qo'llanmasi
XUSUSIYATLARI
※ Iltimos, ushbu mahsulotni o'rnatish yoki ishlatishdan oldin ko'rsatma qo'llanmasini diqqat bilan o'qing.
- HD-SDI kirish tasvirini HDMI ga aylantirish.
- Kirish tasvirini avtomatik aniqlash.
- Chiqish tasvirining 4 turi tanlanishi mumkin.
- Chiqishning 4 turi rejimni tanlash tugmasi orqali sozlanishi mumkin.
QURILMANI QANDAY ULANISH KERAK
- HD-SDI kameraning yoki konvertorning HD-SDI kirish portiga HD-SDI chiqishi bo'lgan qurilmaning chiqish portini ulang.
- HDMI chiqishini HDMI monitorining kirishiga ulang.
- Quvvatni ulang.
- Kirish signaliga muvofiq chiqish turini o'rnating.
VIDEO KIRISH / CHIQISH
Kirish
U 8 turdagi kirishni qo'llab-quvvatlaydi.
Qo'llab-quvvatlanadigan ro'yxat quyidagicha.
| 60Hz | 50Hz |
| 1920x1080p30 | 1920x1080p25 |
| 1920x1080i60 | 1920x1080i50 |
| 1280x720p60 | 1280x720p50 |
| 1280x720p30 | 1280x720p25 |
Chiqish
Chiqish rejimi rejimni tanlash tugmasi yordamida sozlanishi mumkin.
Rejimni tanlash uchun 4 ta tugma mavjud va ularning raqamlari chap tomondan tartib bilan ajratilgan.
O'chirilgan holat standart o'rnatilgan.
SW1,2: Chiqish video formatini o'rnating.
SW3: OSD displeyini yoqish yoki o'chirishni o'rnating.
SW4: Rang namunasi displeyini yoqish yoki o'chirishni o'rnating
SW1,2: Chiqish turini o'rnating
Chiqishning 4 turi mavjud
| SW1 | SW2 | Chiqish turi |
| Off | Off | 1080p60 (Standart) |
| On | Off | 1080p60RB |
| Off | On | 1080i60 |
| On | On | 720p60 |
SW3: OSD displeyini o'rnating
OSD displeyini yoqish yoki o'chirishni o'rnating
| SW3 | OSD |
| Off | OSD Off (Standart) |
| On | OSD On |
SW4: Rang namunasi displeyini o'rnating
Rang namunasi displeyini o'rnating
| SW4 | Rang namunasi |
| Off | Rang namunasi Off (Standart) |
| On | Rang namunasi On |
QISM NOMLARI VA FUNKSIYALARI
HD-SDI Kirish
LED
Quvvat Kirishi
Rejim S/W
HDMI Chiqish
LED Holati
QIZIL LED: Quvvat bilan yonadi.
YASHIL LED: HD-SDI video kirishi bilan yonadi.
O'LCHAM
(o'lcham: mm)
| eneo® - ning ro'yxatdan o'tgan savdo belgisi Videor E. Hartig GmbH Faqat ixtisoslashgan savdo kanallari orqali eksklyuziv tarqatish. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/ | |
| Germaniya Tel. +49 (0) 6074 / 888-0 · Faks +49 (0) 6074 / 888-100 www.videor.com www.eneo-security.com | Texnik o'zgarishlar saqlanib qolgan © Mualliflik huquqi Videor E. Hartig GmbH 07/2014 |
AUDIO KIRISH / CHIQISH
Agar HD-SDI kirishi audio chiqishni o'z ichiga olsa, HDMI video va audio bir vaqtning o'zida chiqariladi.
QUVVAT ULANISHIDA EHTIYOTKORLIK
Konvertorga quvvat ulashda avval adapterga konvertorni ulang, so'ngra quvvat simini adapterga ulang. Agar avval quvvat simini ulasangiz, elektr toki urishi yoki uskunaning shikastlanishi xavfi paydo bo'lishi mumkin.
Adapterni konvertorga ulashda, agar + / - portlari mos kelmasa, uskunaga zarar yetishi mumkin.
Quvvat adapteri (Variant)
TEXNIK XUSUSIYATLARI
| Model | HDA-2002EC | |
| Texnik xususiyatlar | ||
| Video kirish | 1CH(HD-SDI SMPTE 292M) | |
| Video kirish o'lchamlari | SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60) | |
| Video chiqish | 1CH(HDMI) | |
| Video chiqish o'lchamlari | 1080p60RB, 1080p60, 1080i60, 720p60 | |
| Audio chiqish | 2CH(Chap, O'ng) | |
| Indikator LED | Quvvat LED(Qizil), Ulanish LED(Yashil) | |
| Rejim tugmasi | Ishlash rejimini sozlash uchun 4 ta tugma | |
| Kirish kuchlanishi | 12 VDC | |
| Quvvat sarfi | Maks 4W | |
| Ishlash harorati/namligi | +0°C dan +50°C gacha / 20%RH dan 80%RH gacha | |
| O'lcham (W x D x H) | 115 x 65 x 26 mm | |
| Og'irligi | Taxminan. 140g | |
| Sertifikatlar | KC, FCC, CE, RoHS, HDcctv | |
