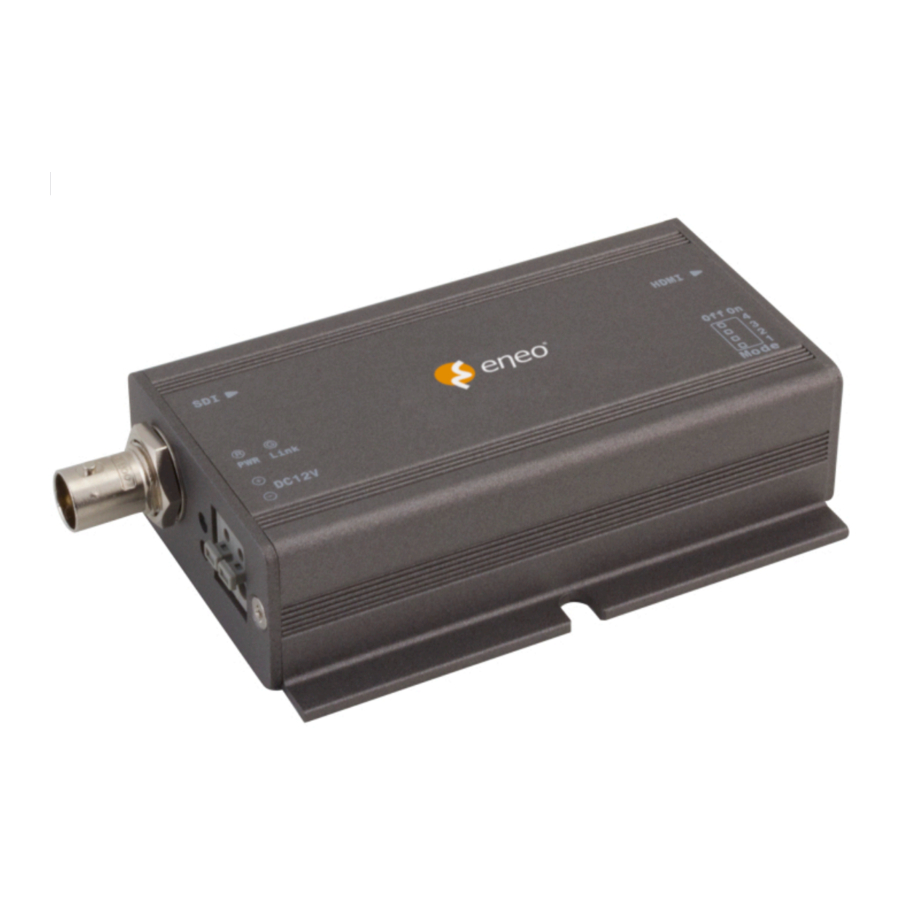

Eneo HDA-2002EC - HD-SDI - HDMI-muunnin, käyttöohje
OMINAISUUDET
※ Lue käyttöohje huolellisesti ennen tuotteen asentamista tai käyttöä.
- Muuntaa HD-SDI-tulokuvan HDMI:ksi.
- Tunnistaa automaattisesti tulokuvan.
- 4 erilaista lähtökuvatyyppiä valittavissa.
- 4 erilaista lähtöä voidaan määrittää tilanvalintakytkimellä.
LAITTEEN KYTKEMINEN
- Kytke HD-SDI-kameran tai -laitteen lähtöportti, jossa on HD-SDI-lähtö, muuntimen HD-SDI-tuloporttiin.
- Kytke HDMI-lähtö HDMI-monitorin tuloon.
- Kytke virta.
- Aseta lähtötyyppi tulosignaalin mukaan.
VIDEO TULO / LÄHTÖ
Tulo
Se tukee 8 tulotyyppiä.
Tuettu luettelo on sama kuin alla.
| 60Hz | 50Hz |
| 1920x1080p30 | 1920x1080p25 |
| 1920x1080i60 | 1920x1080i50 |
| 1280x720p60 | 1280x720p50 |
| 1280x720p30 | 1280x720p25 |
Lähtö
Lähtötila voidaan määrittää tilanvalintakytkimellä.
Tilan valintaan on 4 kytkintä, ja niiden numerot on sijoitettu järjestyksessä vasemmalta puolelta.
Pois päältä -tila on oletusasetus.
SW1,2: Aseta videolähtömuoto.
SW3: Aseta OSD-näytön päälle tai pois päältä.
SW4: Aseta värimallinäytön päälle tai pois päältä
SW1,2: Aseta lähtötyyppi
Lähtötyyppejä on 4
| SW1 | SW2 | Lähtötyyppi |
| Off (Pois) | Off (Pois) | 1080p60 (Oletus) |
| On (Päällä) | Off (Pois) | 1080p60RB |
| Off (Pois) | On (Päällä) | 1080i60 |
| On (Päällä) | On (Päällä) | 720p60 |
SW3: Aseta OSD-näyttö
Aseta OSD-näyttö päälle tai pois päältä
| SW3 | OSD |
| Off (Pois) | OSD Off (Pois) (Oletus) |
| On (Päällä) | OSD On (Päällä) |
SW4: Aseta värimallinäyttö
Aseta värimallinäyttö
| SW4 | Värimalli |
| Off (Pois) | Värimalli Off (Pois) (Oletus) |
| On (Päällä) | Värimalli On (Päällä) |
OSIEN NIMET JA TOIMINNOT
HD-SDI-tulo
LED
Virrantulo
Tilan S/W
HDMI-lähtö
LED-tila
Punainen LED: Syttyy virran kytkemisen yhteydessä.
Vihreä LED: Syttyy, kun HD-SDI-videotulo on kytketty.
MITAT
(koko: mm)
| eneo® on Videor E. Hartig GmbH:n rekisteröity tavaramerkki Jakelu yksinomaan erikoistuneiden kauppakanavien kautta. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/ | |
| Saksa Puh. +49 (0) 6074 / 888-0 · Faksi +49 (0) 6074 / 888-100 www.videor.com www.eneo-security.com | Tekniset muutokset pidätetään © Copyright by Videor E. Hartig GmbH 07/2014 |
ÄÄNI TULO / LÄHTÖ
Jos HD-SDI-tulo sisältää äänilähdön, HDMI-video ja -ääni lähetetään samanaikaisesti.
VAROITUS VIRTAKYTKENTÄÄN LIITTYEN
Kun kytket virtaa muuntimeen, kytke ensin sovitin muuntimeen ja kytke sitten virtajohto sovittimeen. Jos virtajohto kytketään ensin, voi syntyä sähköiskun tai laitteen vaurioitumisen vaara.
Kun sovitin kytketään muuntimeen, laite voi vaurioitua, jos + / - -portit eivät täsmää.
Virtalähde (lisävaruste)
TEKNISET TIEDOT
| Malli | HDA-2002EC | |
| Tekniset tiedot | ||
| Videotulo | 1CH(HD-SDI SMPTE 292M) | |
| Videotulon resoluutio | SMPTE 272M(1080i50/60, 1080p25/30) SMPTE 296M(720p25/30/50/60) | |
| Videolähtö | 1CH(HDMI) | |
| Videolähdön resoluutio | 1080p60RB, 1080p60, 1080i60, 720p60 | |
| Äänilähtö | 2CH(Vasen, Oikea) | |
| Merkkivalo LED | Virta-LED (punainen), Linkki-LED (vihreä) | |
| Tilan valintakytkin | 4 kytkintä käyttötilan asetusta varten | |
| Tulojännite | 12 VDC | |
| Virrankulutus | Enintään 4W | |
| Käyttölämpötila/kosteus | +0°C - +50°C / 20%RH - 80%RH | |
| Mitat (L x S x K) | 115 x 65 x 26 mm | |
| Paino | Noin 140g | |
| Sertifikaatit | KC, FCC, CE, RoHS, HDcctv | |
Viitteet
Lataa käyttöohje
Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.
Lataa Eneo HDA-2002EC - HD-SDI - HDMI-muunnin, käyttöohje
