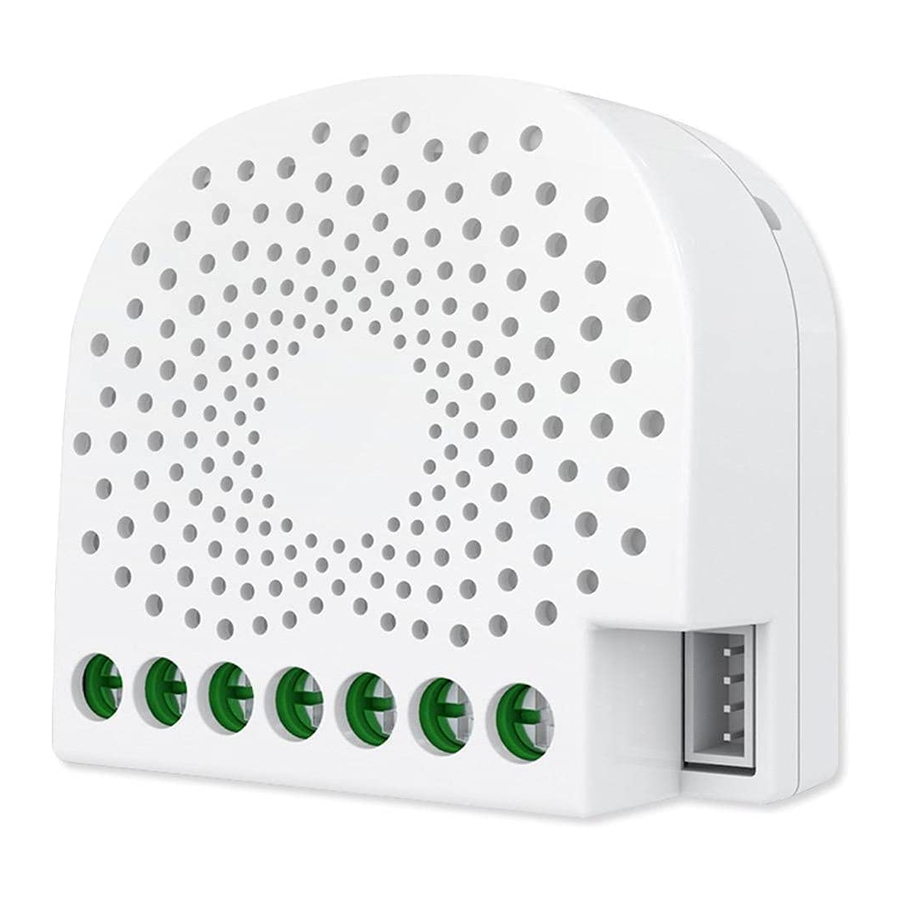

Aeotec Nano Shutter ZW141 Ръководство за бърз старт

Използвано в това ръководство

Забележка: QR код, използван за SmartStart включване. DSK кодът може да бъде намерен на опаковката. Не ги премахвайте или повреждайте.

Важна информация за безопасност

Моля, прочетете внимателно това и онлайн ръководството(ата) на support.aeotec.com/nanoshutter. Неспазването на препоръките, посочени от Aeotec Limited, може да бъде опасно или да причини нарушение на закона. Производителят, вносителят, дистрибуторът и/или търговецът няма да бъдат държани отговорни за загуби или щети, произтичащи от неспазване на инструкциите в това ръководство или в други материали.

Само лицензиран електротехник със знания и разбиране на електрическите системи и безопасността трябва да извърши инсталацията.

Максималният ампераж за Nano Shutter е 2.5A за всеки слот и 5A за двата при свързване на моторно натоварване (COSφ=0.4, L/R=7ms)

Nano Shutter е предназначен само за употреба на закрито на сухи места. Не използвайте на влажни и/или мокри места.

Предварителни проверки преди инсталацията

Nano Shutter работи само когато е инсталиран с неутрален проводник. Ако няма наличен неутрален проводник, ще е необходим професионален електротехник, който да прокара неутрален проводник на мястото на инсталацията.

Бърз старт

Следващите стъпки ще ви преведат през инсталирането на Nano Shutter и свързването му към вашата Z-Wave мрежа.

1. Ако вашият Z-Wave gateway поддържа SmartStart, сканирайте QR кода на Nano Shutter, използвайки подходящото приложение на gateway-а. След като завършите следващите стъпки за инсталиране и включите Nano Shutter, вашият Nano Shutter автоматично ще се присъедини към вашата Z-Wave мрежа в рамките на 10 минути. Ако вашият Z-Wave gateway не поддържа SmartStart, продължете към следващата стъпка.
2. Изключете електричеството към ключа на прекъсвача.
   Забележка: За безопасност, главният прекъсвач на вашия дом трябва да поддържа защита от претоварване.
3. Премахнете и разкачете съществуващия стенен ключ, зад който ще бъде инсталиран Nano Shutter.
   1. Уверете се, че проводниците не са на късо съединение по време на инсталацията, за да избегнете повреда на Nano Shutter.
   2. Уверете се, че кутията, в която ще бъде инсталиран Nano Shutter, е най-малко 3×2×2.75 инча / 75×50×70mm или по-голяма; минималният обем е 14 in³ / 230cm³.
4. Подгответе свързващите проводници. Използвайте само гъвкави медни проводници.
   • 4 AWG захранващи проводника за вход/изход.
   • 18 AWG медни проводници за външен ръчен ключ.
   • Използвайте инструмент за оголване на проводници, за да оголите 5mm от проводника.

Диаграма 1; оголете 5mm / 0.27" от проводника:

Диаграма 2; отрежете всеки проводник, надвишаващ 5mm / 0.27":

Диаграма 3; схема на свързване AC120V/230V:

Бележки за портовете за свързване на проводниците:

N – Захранващ вход за нула
L – Захранващ вход за фаза
IN – Вход за захранване на товара
OUT1 – Изход за посока на мотора 1
OUT2 – Изход за посока на мотора 2
S1 – Външен ключ/бутон 1 за управление на мотора
S2 – Външен ключ/бутон 2 за управление на мотора

6. Монтиране на кутията.
   1. Организирайте всички проводници, за да осигурите място за Nano Shutter.
   2. Поставете Nano Shutter вътре в кутията с антената към задната част на кутията и далеч от всички други проводници.
   3. Поставете отново капака на кутията.

      Диаграма 5; Nano Shutter, инсталиран в кутия с типични ключове:


7. Включете електричеството към ключа на прекъсвача или предпазителя.
8. Ако вашият Z-Wave gateway не поддържа SmartStart:
   1. Поставете вашия Z-Wave gateway в режим "add device" (добавяне на устройство), за да свържете Nano Shutter към вашата Z-Wave система. Обърнете се към ръководството на gateway-а, ако не сте сигурни как да извършите тази стъпка.
   2. Превключете външния ключ, свързан към Nano Shutter, веднъж. Алтернативно, ако Nano Shutter все още е открит, натиснете неговия Action Button (бутон за действие).
   3. Ако вашият Z-Wave gateway поддържа S2 криптиране и DSK, въведете първите 5 цифри от DSK в интерфейса на вашия gateway, ако/когато бъдете помолени. DSK е отпечатан върху корпуса на Nano Shutter.
9. Когато Nano Shutter успешно се присъедини към вашата Z-Wave мрежа, неговият LED ще светне в синьо. Ако LED на Nano Shutter светне в червено за 2 секунди и след това се редува през дъга от цветове, той не е успял да се присъедини към вашата Z-Wave мрежа; повторете стъпки 6 до 7 и, моля, свържете се с нас за допълнителна поддръжка, ако е необходимо.

Nano Shutter вече е част от вашата Z-Wave система за управление на дома. Можете да го конфигурирате и неговите автоматизации чрез вашата Z-Wave система; моля, обърнете се към ръководството за потребителя на вашия софтуер за точни инструкции.

Получете помощ и научете повече

Ако срещнете някакъв проблем с Nano Shutter, посетете support.aeotec.com/nanoshutter или се свържете с нашия екип за поддръжка чрез aeotec.com/contact. Можете също така да научите повече за функциите, опциите за конфигуриране и техническите спецификации на Nano Shutter на връзката.

Съвместимост с Gateway

За да видите дали това устройство е известно, че е съвместимо с вашия Z-Wave gateway, моля, обърнете се към
aeotec.com/z-wave-gateways
