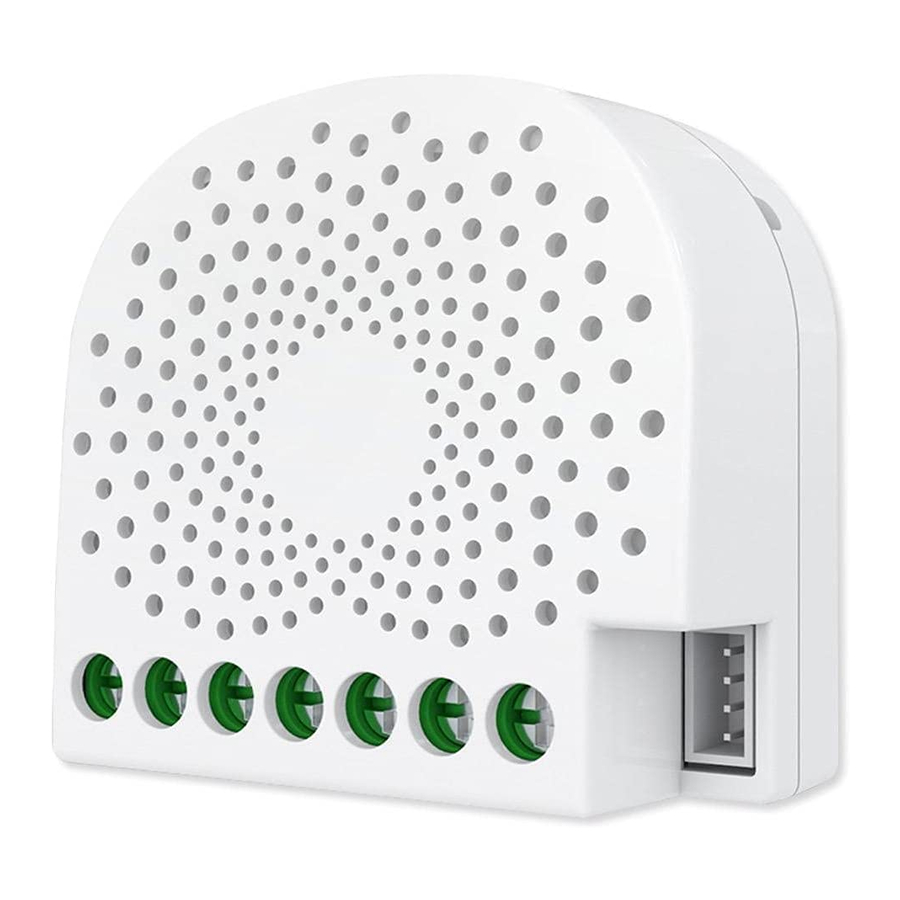

Vodnik za hiter začetek Aeotec Nano Shutter ZW141

Uporabljeno v tem priročniku

Opomba: QR koda se uporablja za vključitev SmartStart. DSK kodo najdete na embalaži. Ne odstranjujte jih ali jih poškodujte.

Pomembne varnostne informacije

Prosimo, da pozorno preberete ta priročnik in spletne priročnike na support.aeotec.com/nanoshutter. Neupoštevanje priporočil, ki jih je določilo podjetje Aeotec Limited, je lahko nevarno ali povzroči kršitev zakona. Proizvajalec, uvoznik, distributer in/ali preprodajalec ne bodo odgovorni za kakršno koli izgubo ali škodo, ki bi nastala zaradi neupoštevanja katerega koli navodila v tem priročniku ali v drugih materialih.

Namestitev naj izvede samo pooblaščeni električar z znanjem in razumevanjem električnih sistemov in varnosti.

Največja nazivna amperaža za Nano Shutter je 2,5 A za vsako režo in 5 A za obe, ko priključite motorno obremenitev (COSφ=0,4, L/R=7 ms)

Nano Shutter je namenjen samo za notranjo uporabo v suhih prostorih. Ne uporabljajte ga v vlažnih in/ali mokrih prostorih.

Prednamestitveni pregledi

Nano Shutter deluje samo, če je nameščen z nevtralnim vodnikom. Če nevtralni vodnik ni na voljo, bo za napeljavo nevtralnega vodnika na mestu namestitve potreben strokovni električar.

Hiter začetek

V nadaljevanju vas bomo vodili skozi namestitev Nano Shutter in njegovo povezavo z vašim omrežjem Z-Wave.

1. Če vaš prehod Z-Wave podpira SmartStart, skenirajte QR kodo na Nano Shutter z ustrezno aplikacijo prehoda. Ko dokončate naslednje korake namestitve in vklopite Nano Shutter, se bo vaš Nano Shutter samodejno pridružil vašemu omrežju Z-Wave v 10 minutah. Če vaš prehod Z-Wave ne podpira SmartStart, nadaljujte z naslednjim korakom.
2. Izklopite elektriko stikala na odklopniku.
   Opomba: Za varnost mora glavni odklopnik vašega doma podpirati zaščito pred preobremenitvijo.
3. Odstranite in odklopite obstoječe stensko stikalo, za katerega bo nameščen Nano Shutter.
   1. Prepričajte se, da žice med namestitvijo niso kratko vezane, da ne poškodujete Nano Shutter.
   2. Prepričajte se, da je doza, v katero bo nameščen Nano Shutter, velika vsaj 3×2×2,75 palca / 75×50×70 mm ali večja; najmanjša prostornina je 14 in³ / 230 cm³.
4. Pripravite priključne žice. Uporabljajte samo gibljive bakrene žice.
   • 4 AWG napajalne žice za vhod/izhod.
   • 18 AWG bakrene žice za zunanje ročno stikalo.
   • Uporabite odstranjevalec žice, da izpostavite 5 mm žice.

Diagram 1; izpostavite 5 mm / 0,27" žice:

Diagram 2; odrežite vso žico, ki presega 5 mm / 0,27":

Diagram 3; shema ožičenja AC120V/230V:

Opombe za priključke žic:

N – Vhod za nevtralni vodnik
L – Vhod za fazni vodnik
IN – Vhod za napajanje obremenitve
OUT1 – Izhod za smer motorja 1
OUT2 – Izhod za smer motorja 2
S1 – Zunanji preklopnik/gumb 1 za upravljanje motorja
S2 – Zunanji preklopnik/gumb 2 za upravljanje motorja

6. Montaža v dozo.
   1. Razporedite vse žice, da zagotovite prostor za Nano Shutter.
   2. Postavite Nano Shutter v dozo z anteno proti zadnji strani doze in stran od vseh drugih žic.
   3. Ponovno pritrdite pokrov doze.

      Diagram 5; Nano Shutter nameščen v dozi s tipičnimi stikali:


7. Vklopite elektriko stikala na odklopniku ali varovalki.
8. Če vaš prehod Z-Wave ne podpira SmartStart:
   1. Nastavite svoj prehod Z-Wave v način "dodaj napravo", da povežete Nano Shutter z vašim sistemom Z-Wave. Če niste prepričani, kako izvesti ta korak, si oglejte priročnik prehoda.
   2. Enkrat preklopite zunanje stikalo, ožičeno na Nano Shutter. Lahko pa, če je Nano Shutter še vedno izpostavljen, pritisnite njegov gumb za dejanje (Action Button).
   3. Če vaš prehod Z-Wave podpira šifriranje S2 in DSK, vnesite prvih 5 števk DSK v vmesnik vašega prehoda, če/ko je zahtevano. DSK je natisnjen na ohišju Nano Shutter.
9. Ko se Nano Shutter uspešno pridruži vašemu omrežju Z-Wave, bo njegova LED dioda zasvetila modro. Če LED dioda Nano Shutter sveti rdeče 2 sekundi in nato izmenično skozi mavrico barv, se ni uspelo pridružiti vašemu omrežju Z-Wave; ponovite korake 6 do 7 in se obrnite na nas za nadaljnjo podporo, če je potrebno.

Nano Shutter je zdaj del vašega sistema za nadzor doma Z-Wave. Konfigurirate ga lahko in njegove avtomatizacije prek vašega sistema Z-Wave; za natančna navodila si oglejte uporabniški priročnik vaše programske opreme.

Pridobite pomoč in izvedite več

Če imate kakršne koli težave z Nano Shutter, obiščite support.aeotec.com/nanoshutter ali se obrnite na našo ekipo za podporo prek aeotec.com/contact. Na tej povezavi lahko izveste tudi več o funkcijah, možnostih konfiguracije in tehničnih specifikacijah Nano Shutter.

Združljivost prehoda

Če želite preveriti, ali je znano, da je ta naprava združljiva z vašim prehodom Z-Wave, si oglejte
aeotec.com/z-wave-gateways
