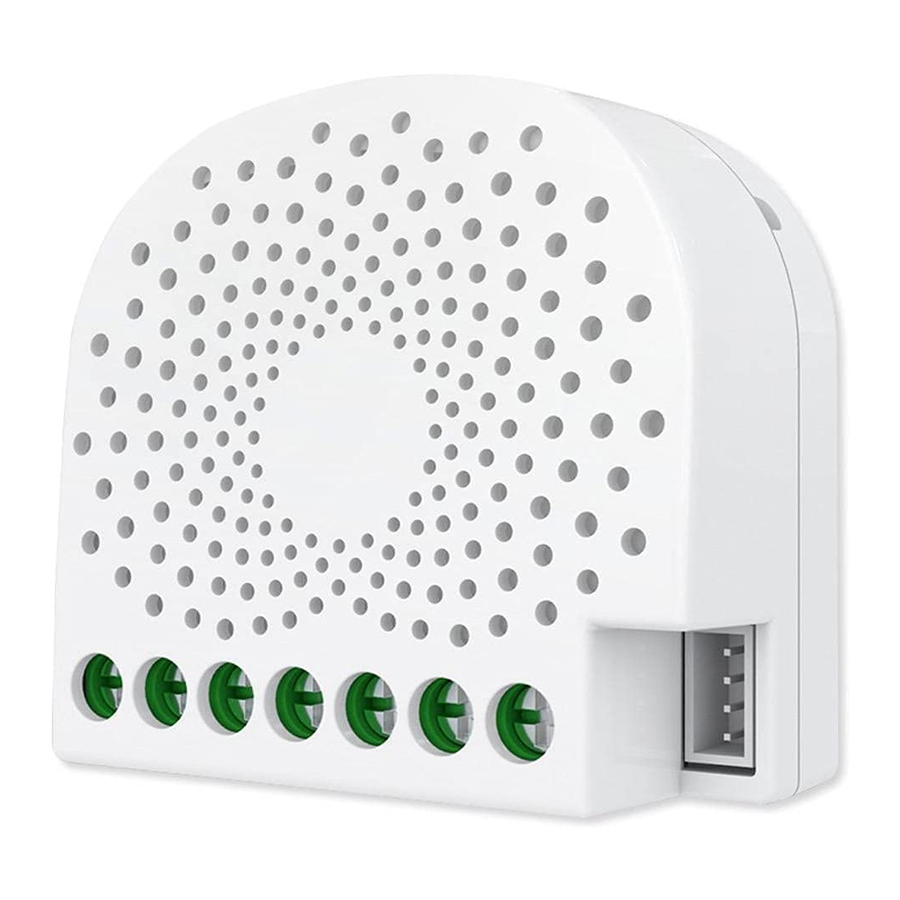

Mwongozo wa Haraka wa Aeotec Nano Shutter ZW141

Inatumika katika mwongozo huu

Kumbuka: Msimbo wa QR (QR Code) unatumika kwa ujumuishaji wa SmartStart. Msimbo wa DSK (DSK Code) unaweza kupatikana kwenye kifungashio. Usiziondoe au kuziharibu.

Taarifa muhimu za usalama

Tafadhali soma hii na mwongozo/miongozo ya mtandaoni kwa uangalifu kwenye support.aeotec.com/nanoshutter. Kukosa kufuata mapendekezo yaliyowekwa na Aeotec Limited kunaweza kuwa hatari au kusababisha ukiukaji wa sheria. Mtengenezaji, muagizaji, msambazaji, na / au muuzaji hatatawajibika kwa hasara au uharibifu wowote unaotokana na kutofuata maagizo yoyote katika mwongozo huu au katika vifaa vingine.

Ni fundi umeme aliye na leseni na ujuzi na uelewa wa mifumo ya umeme na usalama ndiye anayepaswa kukamilisha usakinishaji.

Ukadiriaji wa juu zaidi wa amperage kwa Nano Shutter ni 2.5A kwa kila nafasi na 5A kwa zote mbili wakati wa kuunganisha mzigo wa injini (COSφ=0.4, L/R=7ms)

Nano Shutter imekusudiwa kutumiwa ndani ya nyumba katika maeneo kavu tu. Usitumie katika maeneo yenye unyevu, maji maji, na / au yenye maji.

Ukaguzi wa kabla ya usakinishaji

Nano Shutter hufanya kazi tu ikiwa imesakinishwa na waya ya neutral. Ikiwa hakuna waya ya neutral inayopatikana, fundi umeme mtaalamu atahitajika kuweka waya ya neutral kwenye eneo la usakinishaji.

Mwanzo wa haraka

Yafuatayo yatakuongoza kupitia usakinishaji wa Nano Shutter na kuiunganisha kwenye mtandao wako wa Z-Wave.

1. Ikiwa lango lako la Z-Wave linaauni SmartStart, changanua msimbo wa QR (QR code) kwenye Nano Shutter kwa kutumia programu inayofaa ya lango. Baada ya kukamilisha hatua zifuatazo za usakinishaji na kuwasha Nano Shutter, Nano Shutter yako itajiunga na mtandao wako wa Z-Wave kiotomatiki ndani ya dakika 10. Ikiwa lango lako la Z-Wave haliauni SmartStart, endelea na hatua inayofuata.
2. Zima umeme kwenye swichi kwenye kivunja mzunguko (circuit breaker).
   Kumbuka: Kwa usalama, kivunja mzunguko (circuit breaker) kikuu cha nyumba yako lazima kiunge mkono ulinzi wa kupakia kupita kiasi (overload protection).
3. Ondoa na uondoe waya swichi ya ukutani iliyopo ambayo Nano Shutter itasakinishwa nyuma yake.
   1. Hakikisha waya hazifanyi mzunguko mfupi wakati wa usakinishaji ili kuepuka kusababisha uharibifu kwa Nano Shutter.
   2. Hakikisha kwamba kisanduku cha genge (gang box) ambamo Nano Shutter itasakinishwa kina angalau inchi 3×2×2.75 / 75×50×70mm au kubwa zaidi; kiwango cha chini ni 14 in³ / 230cm³.
4. Andaa waya za kuunganisha. Tumia waya za shaba zinazonyumbulika tu.
   • Waya za umeme za 4 AWG kwa Ingizo/ Toleo.
   • Waya za shaba za 18 AWG kwa swichi ya nje ya mikono.
   • Tumia kivua waya (wire stripper) kufichua 5mm ya waya.

Mchoro 1; fichua 5mm / 0.27" ya waya:

Mchoro 2; kata waya yoyote inayozidi 5mm / 0.27":

Mchoro 3; mchoro wa nyaya za AC120V/230V:

Vidokezo kwa bandari za kuunganisha waya:

N – Ingizo la umeme kwa neutral
L – Ingizo la umeme kwa live
IN – Ingizo la usambazaji wa umeme wa mzigo
OUT1 – Toleo kwa mwelekeo wa Injini 1
OUT2 – Toleo kwa mwelekeo wa Injini 2
S1 – Swichi/kitufe cha nje 1 cha kudhibiti Injini
S2 – Swichi/kitufe cha nje 2 cha kudhibiti Injini

6. Kuweka kisanduku cha genge (gang box).
   1. Panga waya zote ili kutoa nafasi kwa Nano Shutter.
   2. Weka Nano Shutter ndani ya kisanduku cha genge (gang box) na antena kuelekea nyuma ya kisanduku na mbali na waya zingine zote.
   3. Ambatanisha tena kifuniko cha kisanduku cha genge (gang box).

      Mchoro 5; Nano Shutter imesakinishwa kwenye kisanduku cha genge (gang box) na swichi za kawaida:


7. Washa umeme kwenye swichi kwenye kivunja mzunguko (circuit breaker) au fuse.
8. Ikiwa lango lako la Z-Wave haliauni SmartStart:
   1. Weka lango lako la Z-Wave katika hali yake ya 'ongeza kifaa' ili kuunganisha Nano Shutter kwenye mfumo wako wa Z-Wave. Rejelea mwongozo wa lango ikiwa huna uhakika wa jinsi ya kufanya hatua hii.
   2. Washa/zima swichi ya nje iliyounganishwa na Nano Shutter mara moja. Vinginevyo, ikiwa Nano Shutter bado imeonyeshwa, bonyeza Kitufe chake cha Kitendo (Action Button).
   3. Ikiwa lango lako la Z-Wave linaauni usimbaji fiche wa S2 na DSK, ingiza tarakimu 5 za kwanza za DSK kwenye kiolesura cha lango lako ikiwa / wakati itaombwa. DSK imechapishwa kwenye kesi ya Nano Shutter.
9. Wakati Nano Shutter inajiunga kwa mafanikio na mtandao wako wa Z-Wave, LED yake itageuka bluu. Ikiwa LED ya Nano Shutter itageuka nyekundu kwa sekunde 2 na kisha kubadilika kupitia upinde wa mvua wa rangi imeshindwa kujiunga na mtandao wako wa Z-Wave; rudia hatua ya 6 hadi 7 na tafadhali wasiliana nasi kwa usaidizi zaidi ikiwa inahitajika.

Nano Shutter sasa ni sehemu ya mfumo wako wa udhibiti wa nyumbani wa Z-Wave. Unaweza kuiweka na uendeshaji wake kupitia mfumo wako wa Z-Wave; tafadhali rejelea mwongozo wa mtumiaji wa programu yako kwa maagizo sahihi.

Pata usaidizi & jifunze zaidi

Ikiwa utakumbana na tatizo lolote na Nano Shutter, tembelea support.aeotec.com/nanoshutter au wasiliana na timu yetu ya usaidizi kupitia aeotec.com/contact. Unaweza pia kujifunza zaidi kuhusu vipengele vya Nano Shutter, chaguo za usanidi, na vipimo vya kiufundi kwenye kiungo.

Upatanifu wa lango

Ili kuona ikiwa kifaa hiki kinajulikana kuwa kinaoana na lango lako la Z-Wave, tafadhali rejelea
aeotec.com/z-wave-gateways

service@aeotec.com
www.aeotec.com

Marejeleo

• Wasiliana Nasi – Aeotec
• Usaidizi – Aeotec
• Aeotec – Aeotec. Majengo yaliyoboreshwa kwa kutumia Z-Wave na Zigbee.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Haraka wa Aeotec Nano Shutter ZW141

Lugha zinazopatikana
