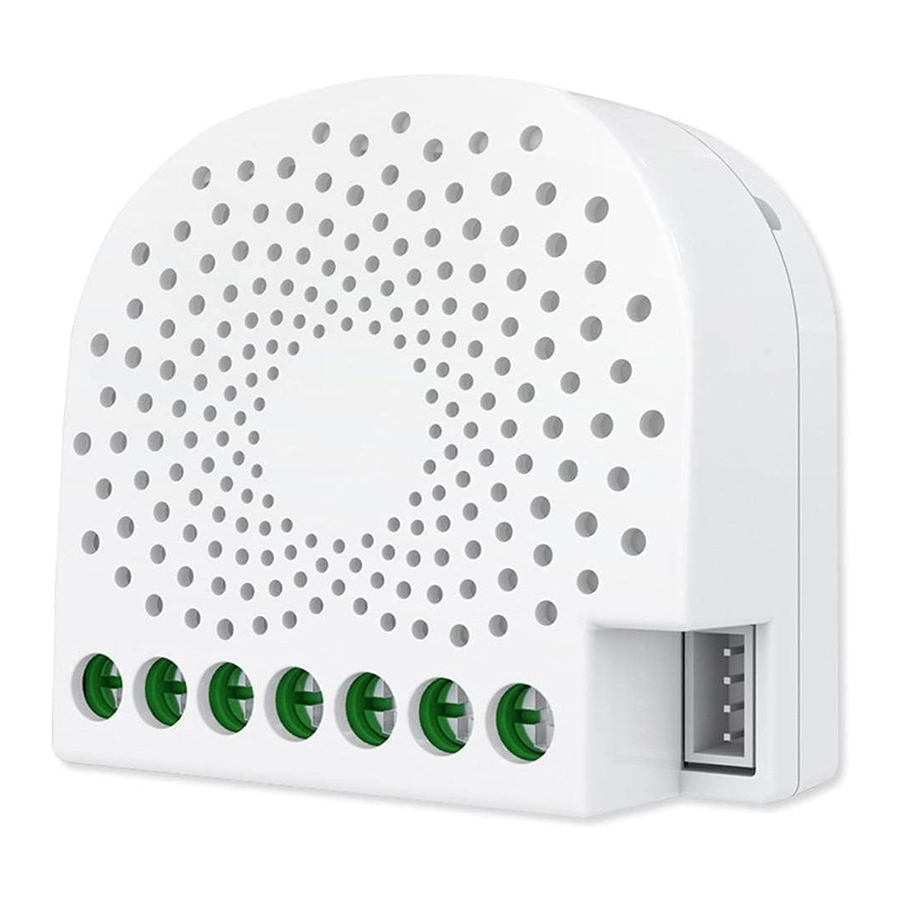

Краткое руководство по Aeotec Nano Shutter ZW141

Используется в этом руководстве

Примечание: QR-код используется для включения SmartStart. DSK-код можно найти на упаковке. Не удаляйте и не повреждайте их.

Важная информация по безопасности

Пожалуйста, внимательно прочитайте это руководство и онлайн-руководства на support.aeotec.com/nanoshutter. Несоблюдение рекомендаций, установленных Aeotec Limited, может быть опасным или привести к нарушению закона. Производитель, импортер, дистрибьютор и / или реселлер не несут ответственности за любые убытки или ущерб, возникшие в результате несоблюдения каких-либо инструкций в этом руководстве или в других материалах.

Установку должен выполнять только лицензированный электрик, обладающий знаниями и пониманием электрических систем и безопасности.

Максимальный номинальный ток для Nano Shutter составляет 2,5 А для каждого слота и 5 А для обоих при подключении моторной нагрузки (COSφ=0,4, L/R=7 мс)

Nano Shutter предназначен для использования внутри помещений только в сухих местах. Не используйте в сырых, влажных и / или мокрых местах.

Предварительные проверки перед установкой

Nano Shutter работает только при установке с нейтральным проводом. Если нейтральный провод отсутствует, потребуется профессиональный электрик для прокладки нейтрали в месте установки.

Быстрый старт

Следующие шаги помогут вам установить Nano Shutter и подключить его к вашей сети Z-Wave.

1. Если ваш шлюз Z-Wave поддерживает SmartStart, отсканируйте QR-код на Nano Shutter с помощью соответствующего приложения шлюза. После выполнения следующих шагов установки и включения Nano Shutter, ваш Nano Shutter автоматически присоединится к вашей сети Z-Wave в течение 10 минут. Если ваш шлюз Z-Wave не поддерживает SmartStart, перейдите к следующему шагу.
2. Отключите электричество, идущее к выключателю, на автоматическом выключателе.
   Примечание: В целях безопасности главный автоматический выключатель в вашем доме должен поддерживать защиту от перегрузки.
3. Снимите и отсоедините существующий настенный выключатель, за которым будет установлен Nano Shutter.
   1. Убедитесь, что провода не закорочены во время установки, чтобы не повредить Nano Shutter.
   2. Убедитесь, что монтажная коробка, в которой будет установлен Nano Shutter, имеет размеры не менее 3×2×2,75 дюйма / 75×50×70 мм или больше; минимальный объем составляет 14 дюймов³ / 230 см³.
4. Подготовьте соединительные провода. Используйте только гибкие медные провода.
   • 4 провода питания AWG для входа/выхода.
   • 18 медных проводов AWG для внешнего ручного переключателя.
   • Используйте инструмент для зачистки проводов, чтобы оголить 5 мм провода.

Схема 1; оголите 5 мм / 0,27" провода:

Схема 2; обрежьте любой провод, выступающий более чем на 5 мм / 0,27":

Схема 3; схема подключения AC120V/230V:

Примечания к портам подключения проводов:

N – Вход питания для нейтрали
L – Вход питания для фазы
IN – Вход для питания нагрузки
OUT1 – Выход для направления 1 двигателя
OUT2 – Выход для направления 2 двигателя
S1 – Управление внешним переключателем/кнопкой 1 для двигателя
S2 – Управление внешним переключателем/кнопкой 2 для двигателя

6. Установка в монтажную коробку.
   1. Организуйте все провода, чтобы освободить место для Nano Shutter.
   2. Поместите Nano Shutter внутрь монтажной коробки антенной к задней части коробки и подальше от всех других проводов.
   3. Установите крышку монтажной коробки на место.

      Схема 5; Nano Shutter установлен в монтажной коробке с обычными выключателями:


7. Включите электричество, идущее к выключателю, на автоматическом выключателе или предохранителе.
8. Если ваш шлюз Z-Wave не поддерживает SmartStart:
   1. Переведите ваш шлюз Z-Wave в режим "добавления устройства", чтобы подключить Nano Shutter к вашей системе Z-Wave. Обратитесь к руководству шлюза, если вы не уверены, как выполнить этот шаг.
   2. Переключите внешний выключатель, подключенный к Nano Shutter, один раз. В качестве альтернативы, если Nano Shutter все еще открыт, нажмите его кнопку действия (Action Button).
   3. Если ваш шлюз Z-Wave поддерживает шифрование S2 и DSK, введите первые 5 цифр DSK в интерфейс вашего шлюза, если / когда потребуется. DSK напечатан на корпусе Nano Shutter.
9. Когда Nano Shutter успешно присоединится к вашей сети Z-Wave, его светодиод загорится синим цветом. Если светодиод Nano Shutter загорится красным на 2 секунды, а затем начнет попеременно переливаться всеми цветами радуги, это означает, что ему не удалось присоединиться к вашей сети Z-Wave; повторите шаги 6–7 и свяжитесь с нами для получения дополнительной поддержки, если это необходимо.

Nano Shutter теперь является частью вашей системы домашнего управления Z-Wave. Вы можете настроить его и его автоматизацию через вашу систему Z-Wave; пожалуйста, обратитесь к руководству пользователя вашего программного обеспечения для получения точных инструкций.

Получите помощь и узнайте больше

Если у вас возникнут какие-либо проблемы с Nano Shutter, посетите support.aeotec.com/nanoshutter или свяжитесь с нашей службой поддержки через aeotec.com/contact. Вы также можете узнать больше о функциях Nano Shutter, параметрах конфигурации и технических характеристиках по ссылке.

Совместимость со шлюзами

Чтобы узнать, совместимо ли это устройство с вашим шлюзом Z-Wave, обратитесь к
aeotec.com/z-wave-gateways
