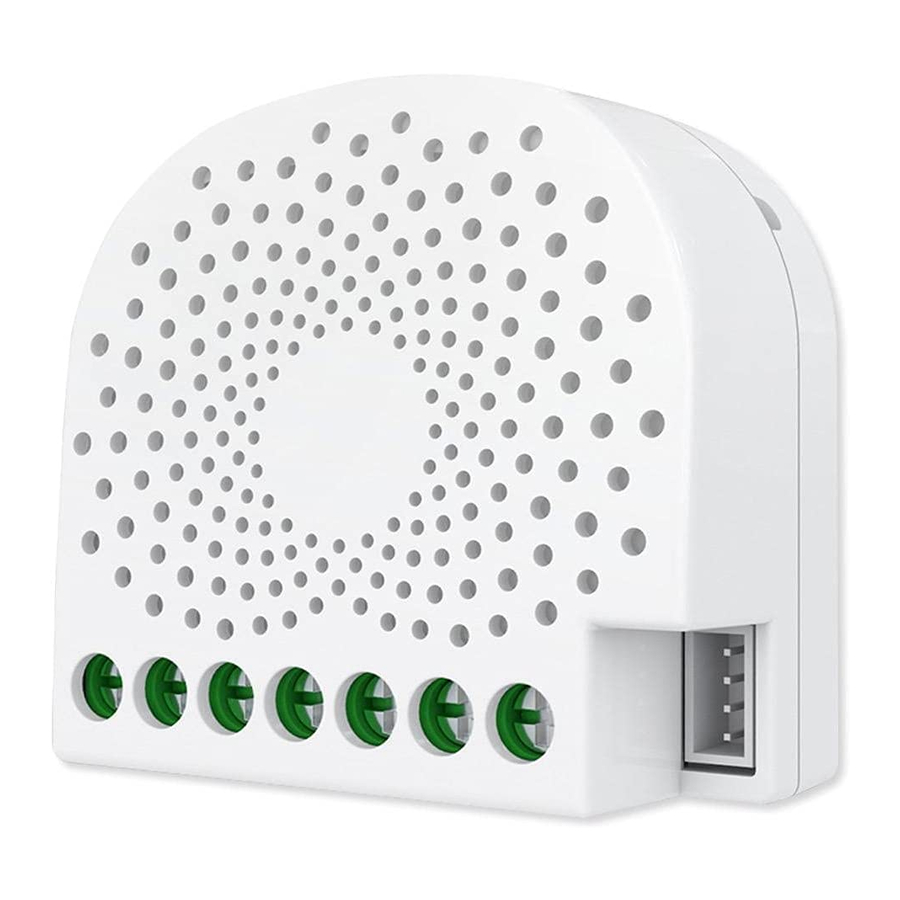

Guía de inicio rápido de Aeotec Nano Shutter ZW141

Usado en esta guía

Nota: Código QR utilizado para la inclusión de SmartStart. El código DSK se puede encontrar en el embalaje. No los retire ni los dañe.

Información importante de seguridad

Lea atentamente esta guía y las guías en línea en support.aeotec.com/nanoshutter. No seguir las recomendaciones establecidas por Aeotec Limited puede ser peligroso o causar una violación de la ley. El fabricante, importador, distribuidor y/o revendedor no se harán responsables de ninguna pérdida o daño que resulte de no seguir ninguna instrucción en esta guía o en otros materiales.

Solo un electricista autorizado con conocimiento y comprensión de los sistemas eléctricos y la seguridad debe completar la instalación.

La clasificación de amperaje máximo para Nano Shutter es de 2.5A para cada ranura y 5A para ambos al conectar una carga de motor (COSφ=0.4, L/R=7ms)

Nano Shutter está diseñado para uso en interiores solo en lugares secos. No lo use en lugares húmedos, mojados y/o húmedos.

Comprobaciones previas a la instalación

Nano Shutter solo funciona cuando se instala con un cable neutro. Si no hay un cable neutro disponible, se requerirá un electricista profesional para cablear un neutro en el lugar de instalación.

Inicio rápido

Lo siguiente lo guiará a través de la instalación de Nano Shutter y su conexión a su red Z-Wave.

1. Si su puerta de enlace Z-Wave es compatible con SmartStart, escanee el código QR en Nano Shutter utilizando la aplicación adecuada de la puerta de enlace. Después de completar los siguientes pasos de instalación y encender el Nano Shutter, su Nano Shutter se unirá a su red Z-Wave automáticamente en un plazo de 10 minutos. Si su puerta de enlace Z-Wave no es compatible con SmartStart, continúe con el siguiente paso.
2. Apague la electricidad del interruptor en el disyuntor.
   Nota: Por seguridad, el disyuntor principal de su hogar debe admitir la protección contra sobrecargas.
3. Retire y desconecte el interruptor de pared existente detrás del cual se instalará Nano Shutter.
   1. Asegúrese de que los cables no estén en cortocircuito durante la instalación para evitar causar daños a Nano Shutter.
   2. Asegúrese de que la caja de conexiones en la que se instalará Nano Shutter tenga al menos 3×2×2.75 pulgadas / 75×50×70mm o más grande; el volumen mínimo es de 14 in³ / 230cm³.
4. Prepare los cables de conexión. Utilice únicamente cables de cobre flexibles.
   • Cables de alimentación de 4 AWG para entrada/salida.
   • Cables de cobre de 18 AWG para interruptor manual externo.
   • Utilice un pelacables para exponer 5 mm de cable.

Diagrama 1; exponga 5mm / 0.27" de cable:

Diagrama 2; recorte cualquier cable que exceda los 5 mm / 0.27":

Diagrama 3; diagrama de cableado de AC120V/230V:

Notas para los puertos de conexión de cables:

N – Entrada de alimentación para neutro
L – Entrada de alimentación para vivo
IN – Entrada para fuente de alimentación de carga
OUT1 – Salida para la dirección del motor 1
OUT2 – Salida para la dirección del motor 2
S1 – Control de interruptor/botón externo 1 para el motor
S2 – Control de interruptor/botón externo 2 para el motor

6. Montaje de la caja de conexiones.
   1. Organice todos los cables para proporcionar espacio para Nano Shutter.
   2. Coloque Nano Shutter dentro de la caja de conexiones con la antena hacia la parte posterior de la caja y lejos de todos los demás cables.
   3. Vuelva a colocar la cubierta de la caja de conexiones.

      Diagrama 5; Nano Shutter instalado en la caja de conexiones con interruptores típicos:


7. Encienda la electricidad del interruptor en el disyuntor o fusible.
8. Si su puerta de enlace Z-Wave no es compatible con SmartStart:
   1. Configure su puerta de enlace Z-Wave en su modo de "agregar dispositivo" (add device) para conectar Nano Shutter a su sistema Z-Wave. Consulte el manual de la puerta de enlace si no está seguro de cómo realizar este paso.
   2. Accione el interruptor externo cableado a Nano Shutter una vez. Alternativamente, si Nano Shutter todavía está expuesto, presione su botón de acción (Action Button).
   3. Si su puerta de enlace Z-Wave es compatible con el cifrado S2 y DSK, ingrese los primeros 5 dígitos del DSK en la interfaz de su puerta de enlace si/cuando se le solicite. El DSK está impreso en la carcasa de Nano Shutter.
9. Cuando Nano Shutter se une correctamente a su red Z-Wave, su LED se volverá azul. Si el LED de Nano Shutter se vuelve rojo durante 2 segundos y luego alterna a través de un arcoíris de colores, no se ha unido a su red Z-Wave; repita los pasos 6 a 7 y contáctenos para obtener más ayuda si es necesario.

Nano Shutter ahora es parte de su sistema de control del hogar Z-Wave. Puede configurarlo y sus automatizaciones a través de su sistema Z-Wave; consulte la guía del usuario de su software para obtener instrucciones precisas.

Obtener ayuda y aprender más

Si tiene algún problema con Nano Shutter, visite support.aeotec.com/nanoshutter o póngase en contacto con nuestro equipo de soporte a través de aeotec.com/contact. También puede obtener más información sobre las características de Nano Shutter, las opciones de configuración y las especificaciones técnicas en el enlace.

Compatibilidad de la puerta de enlace

Para ver si se sabe que este dispositivo es compatible con su puerta de enlace Z-Wave, consulte
aeotec.com/z-wave-gateways
