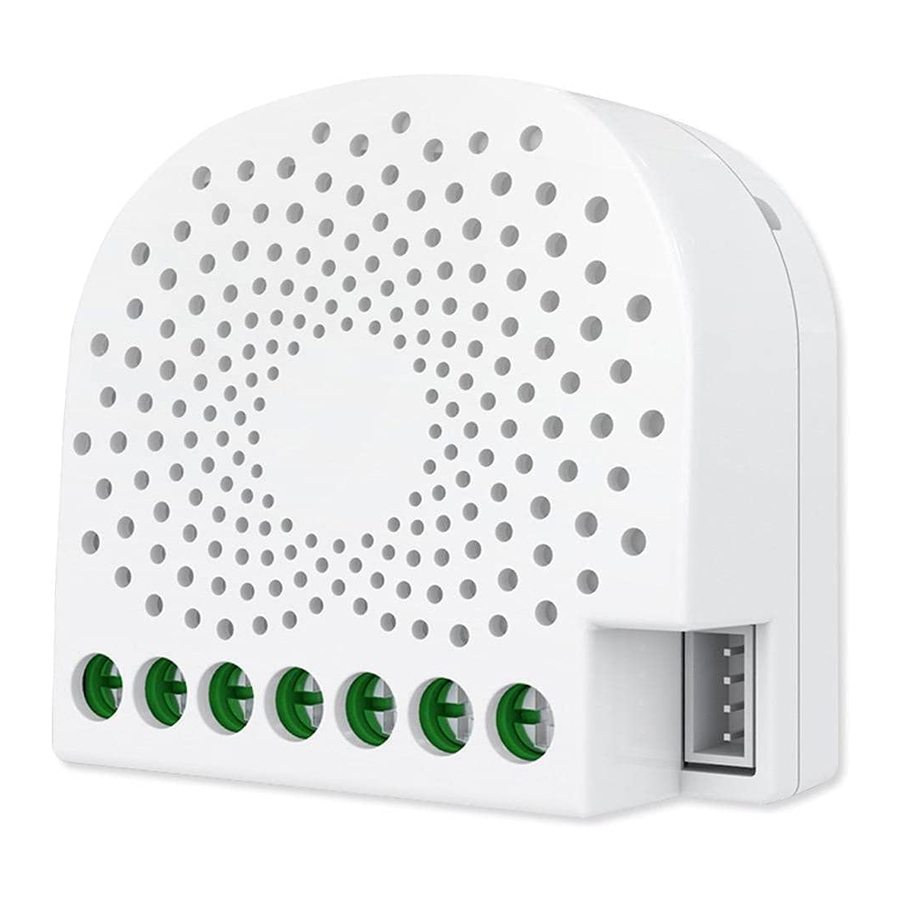

Aeotec Nano Shutter ZW141 Gyors üzembe helyezési útmutató

Ebben az útmutatóban használt

Megjegyzés: QR-kód a SmartStart beillesztéshez. A DSK-kód a csomagoláson található. Ne távolítsa el vagy rongálja meg őket.

Fontos biztonsági információk

Kérjük, figyelmesen olvassa el ezt és az online útmutató(ka)t a support.aeotec.com/nanoshutter címen. Az Aeotec Limited által meghatározott ajánlások be nem tartása veszélyes lehet, vagy a törvény megsértését okozhatja. A gyártó, az importőr, a forgalmazó és / vagy a viszonteladó nem vállal felelősséget semmilyen veszteségért vagy kárért, amely az útmutatóban vagy más anyagokban található utasítások be nem tartásából ered.

A telepítést csak olyan engedéllyel rendelkező villanyszerelő végezheti el, aki rendelkezik az elektromos rendszerekkel és a biztonsággal kapcsolatos ismeretekkel és megértéssel.

A Nano Shutter maximális áramerőssége 2,5 A minden nyílásnál és 5 A mindkettőnél, ha motorterhelést csatlakoztat (COSφ=0,4, L/R=7ms)

A Nano Shutter kizárólag beltéri használatra készült, száraz helyen. Ne használja nedves, párás és / vagy vizes helyen.

Telepítés előtti ellenőrzések

A Nano Shutter csak akkor működik, ha nulla vezetékkel van felszerelve. Ha nincs nulla vezeték, akkor egy professzionális villanyszerelőnek kell nullát vezetékeznie a telepítési helyen.

Gyors üzembe helyezés

A következőkben végigvezetjük a Nano Shutter telepítésén és a Z-Wave hálózathoz való csatlakoztatásán.

1. Ha a Z-Wave átjárója támogatja a SmartStartot, olvassa be a Nano Shutteren található QR-kódot az átjáró megfelelő alkalmazásával. Miután elvégezte a következő telepítési lépéseket, és bekapcsolta a Nano Shuttert, a Nano Shutter automatikusan csatlakozik a Z-Wave hálózatához 10 percen belül. Ha a Z-Wave átjárója nem támogatja a SmartStartot, folytassa a következő lépéssel.
2. Kapcsolja ki az áramot a kapcsolóhoz a megszakítónál.
   Megjegyzés: A biztonság érdekében otthona fő megszakítójának túlterhelés elleni védelemmel kell rendelkeznie.
3. Távolítsa el és kösse ki a meglévő fali kapcsolót, amely mögé a Nano Shuttert telepíti.
   1. Győződjön meg arról, hogy a vezetékek nincsenek rövidre zárva a telepítés során, hogy elkerülje a Nano Shutter károsodását.
   2. Győződjön meg arról, hogy a szerelődoboz, amelybe a Nano Shuttert telepíti, legalább 3×2×2,75 hüvelyk / 75×50×70 mm vagy nagyobb; a minimális térfogat 14 in³ / 230cm³.
4. Készítse elő a csatlakozó vezetékeket. Csak rugalmas rézvezetékeket használjon.
   • 4 AWG tápvezeték a bemenethez/kimenethez.
   • 18 AWG rézvezeték a külső kézi kapcsolóhoz.
   • Használjon vezetékcsupaszítót a vezeték 5 mm-ének szabaddá tételéhez.

1. ábra; tegye szabaddá a vezeték 5 mm / 0,27"-ét:

2. ábra; vágja le a vezeték 5 mm / 0,27"-nél nagyobb részét:

3. ábra; AC120V/230V bekötési rajz:

Megjegyzések a vezetékcsatlakozó portokhoz:

N – Tápbemenet a nullához
L – Tápbemenet a fázishoz
IN – Bemenet a terhelés tápellátásához
OUT1 – Kimenet a motor 1. irányához
OUT2 – Kimenet a motor 2. irányához
S1 – Külső kapcsoló/gomb 1 a motorhoz
S2 – Külső kapcsoló/gomb 2 a motorhoz

6. A szerelődoboz felszerelése.
   1. Rendezze el az összes vezetéket, hogy helyet biztosítson a Nano Shutter számára.
   2. Helyezze a Nano Shuttert a szerelődobozba úgy, hogy az antenna a doboz hátulja felé nézzen, és távol legyen az összes többi vezetéktől.
   3. Szerelje vissza a szerelődoboz fedelét.

      5. ábra; Nano Shutter tipikus kapcsolókkal ellátott szerelődobozba szerelve:


7. Kapcsolja be az áramot a kapcsolóhoz a megszakítónál vagy a biztosítéknál.
8. Ha a Z-Wave átjárója nem támogatja a SmartStartot:
   1. Állítsa a Z-Wave átjárót "eszköz hozzáadása" módba, hogy csatlakoztassa a Nano Shuttert a Z-Wave rendszeréhez. Ha nem biztos abban, hogyan kell ezt a lépést végrehajtani, olvassa el az átjáró kézikönyvét.
   2. Kapcsolja át egyszer a Nano Shutterhez kötött külső kapcsolót. Alternatív megoldásként, ha a Nano Shutter még mindig ki van téve, nyomja meg a Művelet gombot.
   3. Ha a Z-Wave átjárója támogatja az S2 titkosítást és a DSK-t, írja be a DSK első 5 számjegyét az átjáró felületére, ha / amikor kérik. A DSK a Nano Shutter tokjára van nyomtatva.
9. Amikor a Nano Shutter sikeresen csatlakozik a Z-Wave hálózatához, a LED-je kékre vált. Ha a Nano Shutter LED-je 2 másodpercig pirosan világít, majd a szivárvány színein váltakozik, akkor nem sikerült csatlakoznia a Z-Wave hálózatához; ismételje meg a 6. és 7. lépést, és szükség esetén forduljon hozzánk további támogatásért.

A Nano Shutter mostantól a Z-Wave otthoni vezérlőrendszer része. Konfigurálhatja és automatizálhatja a Z-Wave rendszerén keresztül; a pontos utasításokért olvassa el a szoftver felhasználói kézikönyvét.

Segítség kérése és további információk

Ha bármilyen problémája van a Nano Shutterrel, látogasson el a support.aeotec.com/nanoshutter oldalra, vagy vegye fel a kapcsolatot ügyfélszolgálatunkkal az aeotec.com/contact címen. A linken további információkat talál a Nano Shutter funkcióiról, konfigurációs lehetőségeiről és műszaki specifikációiról.

Átjáró kompatibilitás

Ha meg szeretné tudni, hogy ez az eszköz kompatibilis-e a Z-Wave átjárójával, kérjük, tekintse meg a
aeotec.com/z-wave-gateways oldalt
