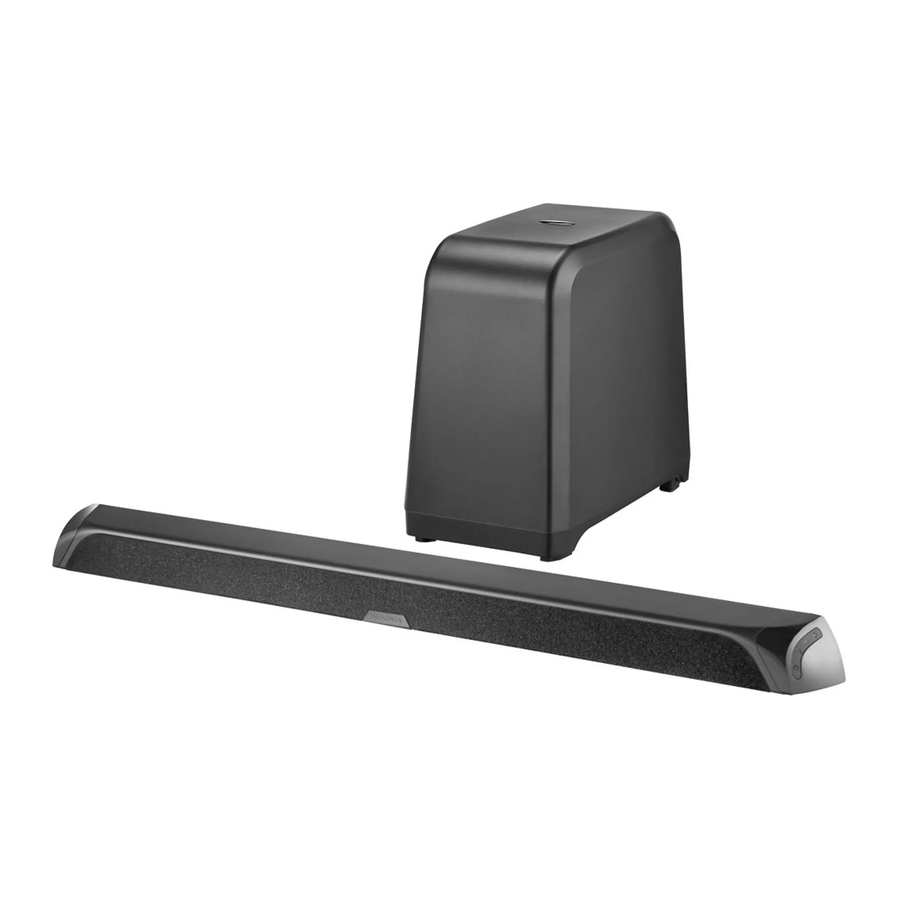

Insignia NS-SB515 - Ръководство за бърза настройка на саундбар с безжичен субуфер

Съдържание

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

# АРТИКУЛ ОПИСАНИЕ
1 LED индикатор Показва кога настройките са променени на саундбара.
2 Конзоли за окачване Използвайте за окачване на саундбара на стена.
3 Бутон за сдвояване Използвайте за сдвояване на саундбара със субуфера, ако не е свързан автоматично при включване.
4 DC IN жак Свържете AC адаптера към този жак, за да захранвате саундбара.
5 ИЗТОЧНИК 1: OPTICAL жак Ако телевизорът или друго устройство за аудио източник има Optical Out жак, свържете цифров оптичен кабел към устройството за източник и този жак.
6 ИЗТОЧНИК 2: RCA (R и L) жакове Ако телевизорът или друго устройство за аудио източник има RCA Out жакове, свържете RCA кабелите към устройството за източник и тези жакове.
7 +/– Натиснете, за да увеличите или намалите силата на звука.
8 (source) (източник) бутон Натискайте многократно, за да превключвате между наличните източници на звук:
  • Източник 1 - Optical (оптичен)
  • Източник 2 - RCA
  • Bluetooth
9 (power) (захранване) бутон Натиснете, за да включите саундбара. Натиснете отново, за да поставите саундбара в режим на готовност.
10 (power) (захранване) бутон Натиснете, за да включите саундбара. Натиснете отново, за да поставите саундбара в режим на готовност.
11 SOURCE - OPTICAL (ИЗТОЧНИК - ОПТИЧЕН) Натиснете, за да изберете цифровия оптичен източник на звук за вашия саундбар.
12 SOURCE - RCA (ИЗТОЧНИК - RCA) Натиснете, за да изберете RCA източника на звук за вашия саундбар.
13 SOURCE - (Bluetooth) Натиснете, за да изберете Bluetooth източника на звук за вашия саундбар.
14 SUB / SUB Натиснете, за да регулирате силата на звука на безжичния субуфер.
15 (Mute) (Заглушаване) Натиснете, за да заглушите звука от саундбара. Натиснете отново, за да възстановите звука.
16 DSP бутони Натиснете Standard (Стандартен), за да изберете стандартен режим на звука Digital Signal Processor (DSP) (Цифров сигнален процесор).
Натиснете Theater (Театър), за да изберете режим на звука Theater Digital Signal Processor (DSP) (Театрален цифров сигнален процесор).
Натиснете News (Новини), за да изберете режим на звука News Digital Signal Processor (DSP) (Новини цифров сигнален процесор).
17 VOL / Натиснете, за да регулирате силата на звука на вашия саундбар.

СВЪРЖЕТЕ САУНДБАРА

Погледнете задната част на вашето устройство източник, като например телевизор, DVD/Blu-ray плейър или кабелна кутия, за да идентифицирате вашите аудио OUT портове. Изберете една опция за свързване по-долу, която отговаря на вашия аудио източник. Можете да свържете няколко устройства и да превключвате източника на звук, както е необходимо.


Изключете или извадете от контакта всички устройства, докато правите връзки.

ЗАБЕЛЕЖКА: Ако монтирате саундбара на стена, трябва да използвате включените правоъгълни кабелни конектори за RCA кабелните връзки.

КАЧЕСТВО НА ЗВУКА ТИП ЖАК (на устройството източник) КАБЕЛ
НАЙ-ДОБРО Цифров оптичен кабел (не е включен)
ДОБРО 3,5 mm аудио кабел (включен адаптер)
ДОБРО RCA аудио кабел (включен)
  • ИЗБЕРЕТЕ ЕДИН -

Цифрова оптична връзка

(НАЙ-ДОБРО)

  1. Свържете единия край на цифровия оптичен кабел (не е включен) към вашия саундбар. Свържете другия край в порта Digital Optical Output (Цифров оптичен изход) на вашето устройство за аудио източник.
  2. Променете аудио изхода на устройството на формат 'PCM' (обикновено се намира в аудио настройките). Вижте документацията, която е доставена с вашето устройство за аудио източник за повече информация.
  3. Отидете на стъпка 2, Свържете AC адаптера.
    Свържете саундбара - Цифрова оптична връзка
  • ИЛИ -

3,5 mm връзка

(ДОБРО)

  1. Свържете правоъгълните конектори на RCA аудио кабела към вашия саундбар.
  2. Свържете другите краища на кабелите към RCA към 3,5 mm адаптера, след това свържете другия край към headphone (слушалки) или AUX Output (AUX изход) на вашето устройство за аудио източник.
  3. Отидете на стъпка 2, Свържете AC адаптера.
    Свържете саундбара - 3,5 mm връзка

ЗАБЕЛЕЖКА: Уверете се, че краищата на кабелите съвпадат с цвета на портовете.

  • ИЛИ -

RCA връзка

(ДОБРО)

  1. Свържете правоъгълните конектори на RCA аудио кабела към вашия саундбар.
  2. Свържете другия край на RCA аудио кабела в портовете Audio Output (Аудио изход) на вашето устройство за аудио източник.
  3. Отидете на стъпка 2, Свържете AC адаптера.
    Свържете саундбара - RCA връзка

ЗАБЕЛЕЖКА: Уверете се, че краищата на кабелите съвпадат с цвета на портовете.

СВЪРЖЕТЕ AC АДАПТЕРА

ВНИМАНИЕ:

  • Уверете се, че електрическият контакт отговаря на входните изисквания на AC адаптера от 100-240 V, 50/60 Hz, преди да свържете.
  • Използвайте само предоставения AC адаптер.
  • Включете AC адаптера само след като всички други връзки са направени.
  1. Свържете AC адаптера към DC IN жака на гърба на саундбара.
  2. Включете другия край на AC адаптера в електрически контакт или предпазител от пренапрежение.
    СВЪРЗВАНЕ НА AC АДАПТЕРА

СВЪРЖЕТЕ СУБУФЕРА

За да свържете субуфера, включете захранващия кабел.
Субуферът получава безжичен аудио сигнал от саундбара.
СВЪРЗВАНЕ НА СУБУФЕРА

Забележка: Ако вашият субуфер не се свърже автоматично, вижте "Отстраняване на неизправности".

СВЪРЗВАНЕ НА ВАШИЯ САУНДБАР ЧРЕЗ BLUETOOTH

(ПО ИЗБОР)

Сдвояване на вашите устройства

  1. Включете вашия саундбар.
  2. Поставете вашето Bluetooth устройство на разстояние до 10 м от вашия саундбар.
  3. Изберете Bluetooth като входен източник, като натиснете бутона (Bluetooth) на дистанционното управление или бутона (source) (източник) на саундбара. Синият Bluetooth индикатор на саундбара мига бавно.
  4. Отидете до Bluetooth настройките на вашето устройство, включете Bluetooth, след това потърсете налични устройства. За допълнителна информация относно сдвояването на вашето устройство, вижте документацията на вашите устройства.
  5. На вашето Bluetooth устройство изберете "NS-SB515" от списъка с устройства. Повторете стъпка 2, ако "NS-SB515" не се показва.
  6. Ако бъде поискан PIN код, въведете "0000".
  7. Когато сдвояването приключи, Bluetooth индикаторът в горната част на вашия саундбар светва в постоянно синьо.

ЗАБЕЛЕЖКИ:

  • Някои устройства, като например iPhone, се свързват веднага след сдвояване, други устройства, като например преносими компютри, може да ви попитат дали желаете да се свържете. В този случай Bluetooth индикаторът продължава да мига, докато не бъде установена връзка.
  • Когато включите вашия саундбар, той автоматично се свързва към последното свързано устройство, ако това устройство е в обхват. За да се свържете към различно сдвоено устройство, трябва да изключите Bluetooth или да премахнете сдвояването от текущо сдвоеното устройство и ръчно да се свържете към другото сдвоено устройство.
  • Когато бъде получено повикване, докато възпроизвеждате музика през телефон, музиката спира автоматично.
  • Когато повикването приключи, в зависимост от настройката на вашия телефон, текущата песен може да възобнови възпроизвеждането.

Изключване на вашите устройства

  • Изключете Bluetooth функцията на вашето устройство.

ЗАБЕЛЕЖКА: За повече информация относно използването на Bluetooth, вижте Ръководството за потребителя.

ПОЗИЦИОНИРАНЕ НА SOUNDBAR-А И СУБУФЕРА

Soundbar-ът може да бъде монтиран на стена.
ПОЗИЦИОНИРАНЕ НА SOUNDBAR/СУБУФЕР - Монтаж на стена

  • ИЛИ -

Soundbar-ът може да бъде поставен на равна повърхност.
ПОЗИЦИОНИРАНЕ НА SOUNDBAR/СУБУФЕР - равна повърхност

*Тъй като нискочестотният звук е ненасочен, субуферът може да бъде поставен навсякъде в стаята.

ИЗПОЛЗВАНЕ НА ВАШИЯ SOUNDBAR

Използване на дистанционното управление

  1. Отстранете пластмасовия етикет от отделението за батерии, преди да използвате дистанционното управление за първи път.
  2. Насочете дистанционното управление директно към IR сензора на предната част на soundbar-а. Трябва да сте на приблизително 23 фута (7 м) от soundbar-а.

Слушане на вашия soundbar

  1. Натиснете бутона (Power) (Захранване), за да включите вашия soundbar. Индикаторът за захранване светва в синьо (Bluetooth източник) или зелено (RCA/Оптичен източник).
  2. Включете устройството за аудио източник, свързано към вашия soundbar, и започнете възпроизвеждане.
  3. Натиснете многократно бутона на soundbar-а, за да изберете аудио източника, или натиснете избрания бутон за източник на дистанционното управление.
    ЗАБЕЛЕЖКА: Ако използвате OPTICAL (Оптична) връзка, трябва да промените настройката за аудио изход на вашето устройство на "PCM" формат. Вижте ръководството, което сте получили с изходното устройство, за допълнителна информация.
  4. Регулирайте силата на звука на вашия soundbar или аудио устройство до удобно ниво.

    Непрекъснатото използване на звук с висока сила на звука може трайно да увреди слуха ви.
  5. Натиснете отново бутона (Power) (Захранване), за да изключите вашия soundbar. Индикаторът за готовност светва в червено.
ЦВЯТ НА LED ДЕЙСТВИЕ ОПИСАНИЕ
Червен Постоянен
  • Режим на готовност/изключване (остава включен в режим на готовност)
Мига
  • Mute (Заглушаване) (не зависи от източника)
Зелен Светва за 10 секунди ИЗБРАН Е RCA ИЛИ ОПТИЧЕН ИЗТОЧНИК
  • Включване
Светва за три секунди
  • Достигнато е максимално или минимално ниво на звука
Мига и след това изгасва
  • RCA/Оптичен свързан
  • Сила на звука на soundbar-а нагоре/надолу
  • Сила на звука на субуфера нагоре/надолу
Син
 Светва за 10 секунди ИЗБРАН Е BLUETOOTH ИЗТОЧНИК
  • Включване
Светва за три секунди
  • Достигнато е максимално или минимално ниво на звука
Мига и след това изгасва
  • Bluetooth свързан
  • Сила на звука на soundbar-а нагоре/надолу
  • Сила на звука на субуфера нагоре/надолу
Мига
  • Bluetooth в режим на сдвояване
Лилав Мига и след това изгасва
  • Избран е Standard (Стандартен), Theater (Театър) или News (Новини) DSP режим
    (не зависи от източника)

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Проверете този списък за възможно решение за отстраняване на неизправности, преди да се обадите за сервиз: 1-877-467-4289 (САЩ и Канада) или 01-800-926-3000 (Мексико)
Също така, проверете онлайн често задаваните въпроси на www.insigniaproducts.com.

ПРОБЛЕМ ВЪЗМОЖНИ РЕШЕНИЯ
Захранването не се включва.
  • Уверете се, че AC адаптерът е здраво включен в контакта и в soundbar-а.
Дистанционното управление не работи.
  • Отстранете всички препятствия между дистанционното управление и IR сензора на soundbar-а.
  • Батерията на дистанционното управление може да е изтощена, сменете я.
  • Приближете се до soundbar-а. Дистанционното управление е ефективно до приблизително 23 фута (7 м).
Не се чува звук или се чува звук с много ниско ниво от soundbar-а.
  • Уверете се, че сте свързани към аудио OUT (Изход) жак на вашия звуков източник. Портът няма да изпраща аудио, ако е INPUT (Вход).
  • Уверете се, че нивото на звука на soundbar-а е настроено на адекватно ниво.
  • Ако използвате Bluetooth, увеличете силата на звука на вашето Bluetooth устройство.
  • Уверете се, че нивото на звука не е заглушено. Натиснете бутона (mute) (заглушаване) на дистанционното управление, за да възстановите аудио изхода.
  • Уверете се, че е избран правилният аудио източник. Натиснете многократно бутона , за да превключите към правилния аудио източник.
  • Уверете се, че захранването е включено и всички връзки са сигурни.
  • Ако използвате AUX 3,5 мм кабелна връзка, уверете се, че силата на звука е увеличена на вашия звуков източник.
  • Ако използвате OPTICAL (Оптична) връзка, уверете се, че аудио източникът на изходното устройство е настроен на "PCM" формат. Вижте документацията, която сте получили с устройството за аудио източник (като телевизор или DVD/Blu-ray плейър) за допълнителна информация.
  • Уверете се, че аудио кабелът, който използвате, не е повреден или счупен. Опитайте да използвате друг.
Вашият soundbar не работи правилно.
  • Изключете AC адаптера от контакта и след това опитайте да го включите отново след 30 секунди.
  • Ако използвате OPTICAL (Оптична) връзка, уверете се, че аудио източникът на изходното устройство е настроен на "PCM" формат. Вижте документацията, която сте получили с устройството за аудио източник (като телевизор или DVD/Blu-ray плейър) за допълнителна информация.
  • Уверете се, че аудио кабелът, който използвате, не е повреден или счупен. Опитайте да използвате друг.
Звукът прекъсва или бръмчи.
  • Уверете се, че сте свързани към аудио OUT (Изход) жак на вашия звуков източник. Портът няма да изпраща аудио, ако е INPUT (Вход).
  • Уверете се, че всички връзки са сигурни и кабелите не са счупени или повредени.
  • Ако използвате OPTICAL (Оптична) връзка, уверете се, че аудио източникът на изходното устройство е настроен на "PCM" формат. Вижте документацията, която сте получили с устройството за аудио източник (като телевизор или DVD/Blu-ray плейър и т.н.) за допълнителна информация.
  • Свържете се към различно устройство за източник (като телевизор или DVD/Blu-ray плейър), за да видите дали бръмченето все още се появява. Ако не, това може да показва проблем с оригиналното устройство за източник.
  • Използвайте различен метод на свързване (например, опитайте Optical (Оптичен) вместо AUX) между soundbar-а и устройството за източник, за да се уверите, че жаковете на двете устройства все още работят.
  • Уверете се, че аудио кабелът, който използвате, не е повреден или счупен. Опитайте да използвате друг.
Чувам звук от моя телевизор и моя soundbar.
  • Изключете или заглушете вътрешните високоговорители на вашия телевизор. Вижте ръководството на телевизора за инструкции.
Дистанционното управление на моя телевизор не контролира силата на звука на моя soundbar.
  • В повечето случаи дистанционното управление на вашия телевизор няма да контролира вашия soundbar.
Няма звук или ниска сила на звука в Bluetooth режим.
  • Уверете се, че вашето Bluetooth устройство е включено, Bluetooth е включен и "NS-SB515" е избран.
  • Увеличете силата на звука на вашия soundbar.
  • Увеличете силата на звука на вашето Bluetooth устройство.
  • Уверете се, че вашето Bluetooth устройство не е заглушено.
  • Уверете се, че възпроизвеждате музика от вашето Bluetooth устройство.
  • Уверете се, че сте избрали Bluetooth източника на вашия soundbar.
  • Уверете се, че вашият soundbar не е сдвоен с друго Bluetooth устройство.
  • Уверете се, че вашето Bluetooth устройство не е сдвоено с друг Bluetooth високоговорител.
Не може да се установи Bluetooth връзка.
  • Съкратете разстоянието между вашия soundbar и вашето Bluetooth устройство.
  • Изключете устройствата си, след това ги включете. Повторно сдвоете вашия soundbar и вашето Bluetooth устройство.
  • Уверете се, че вашият soundbar не е сдвоен с друго Bluetooth устройство.
  • Уверете се, че вашият soundbar и Bluetooth устройство са в режим на сдвояване.
  • Уверете се, че вашето Bluetooth устройство не е свързано към друго устройство.
  • Уверете се, че сте избрали "NS-SB515" на вашето Bluetooth устройство.
Моето Bluetooth устройство продължава да се раздвоява.
  • Съкратете разстоянието между вашия soundbar и вашето Bluetooth устройство.
  • Ако батерията на вашето Bluetooth устройство е изтощена, презаредете батерията.
"NS-SB515" не се появява на моето Bluetooth устройство.
  • Съкратете разстоянието между вашия soundbar и вашето Bluetooth устройство.
  • Поставете вашия soundbar в режим на сдвояване, след това обновете списъка си с Bluetooth устройства. За повече информация вижте документацията, която сте получили с вашето Bluetooth устройство.
  • Уверете се, че вашето Bluetooth устройство е видимо за други устройства. За повече информация вижте документацията, която сте получили с вашето Bluetooth устройство.
Безжичният субуфер не е свързан.
  • Безжичният субуфер е настроен във фабриката, така че soundbar-ът и субуферът трябва да се свържат автоматично, когато soundbar-ът е включен. Въпреки това, ако индикаторът за връзка не светне, когато soundbar-ът и субуферът са включени, или ако вашият soundbar е бил сервизиран наскоро, тогава трябва да следвате процедурата за задаване на ID и връзка.
  1. Премахнете всички препятствия между soundbar-а и субуфера.
  2. Използвайки малък заострен предмет (кламер), натиснете бутона PAIR (Сдвояване) на субуфера, докато LINK (Връзка) LED светлината започне да мига в синьо.
  3. Използвайки малък заострен предмет (кламер), натиснете бутона PAIR (Сдвояване) на soundbar-а, докато LINK (Връзка) LED светлината светне постоянно в синьо.
    Безжичният субуфер е свързан към soundbar-а.

СПЕЦИФИКАЦИИ

Дизайнът и спецификациите подлежат на промяна без предизвестие.

Размери (приблизително) Soundbar: 37,1 × 3,5 Ш × 2,5 инча (94,3 × 9,0 × 6,5 см)
Субуфер: 11,9 В × 12,4 Ш × 8,1 инча (30,2 × 31,6 × 20,5 см)
Тегло Soundbar: 4,0 lbs. (1,8 kg)
Субуфер: 7,7 lbs. (3,5 kg)
Изходна мощност 60 W общо: ляв и десен канал 15 W, субуфер 30 W, 1% THD
Честотна характеристика 150 Hz ~ 15 kHz

ЕДНОГОДИШНА ОГРАНИЧЕНА ГАРАНЦИЯ

Посетете www.insigniaproducts.com за подробности.

СВЪРЖЕТЕ СЕ С INSIGNIA

За обслужване на клиенти се обадете на 1-877-467-4289 (САЩ и Канада) или 01-800-926-3000 (Мексико) www.insigniaproducts.com

INSIGNIA е търговска марка на Best Buy и свързаните с нея компании.
Разпространява се от Best Buy Purchasing, LLC
©2015 Best Buy. Всички права запазени.

Препратки

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Insignia NS-SB515 - Ръководство за бърза настройка на саундбар с безжичен субуфер

Налични езици

Свързани ръководства за INSIGNIA NS-SB515

Съдържание
