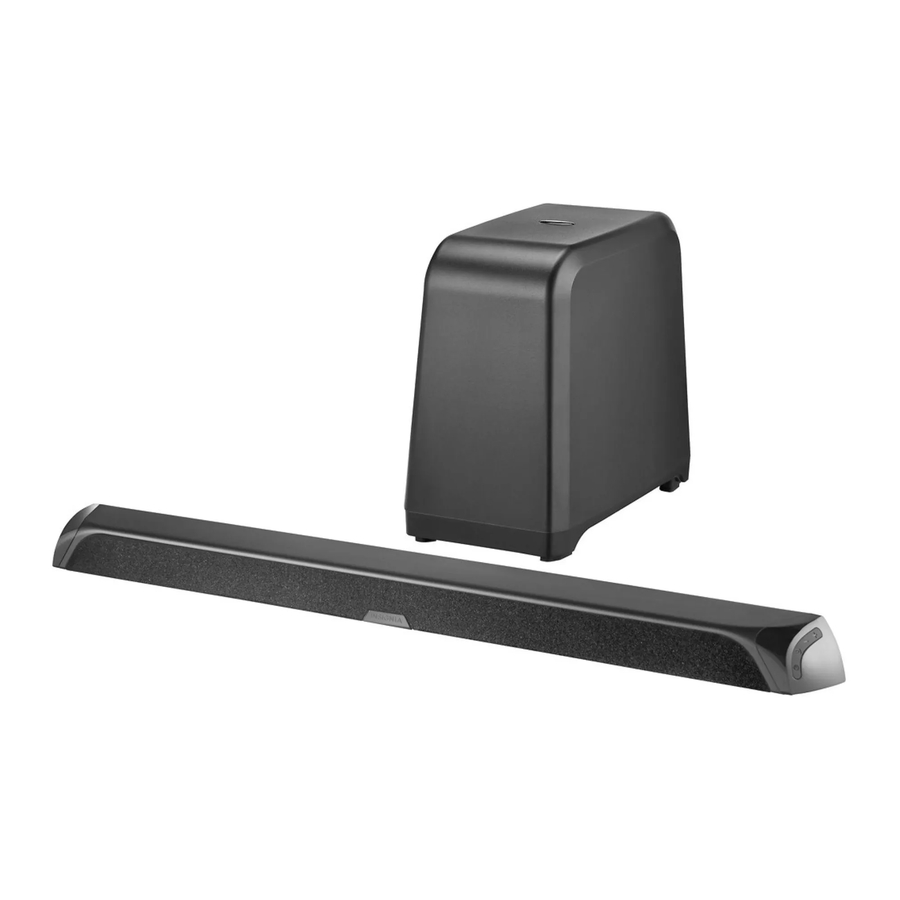

Insignia NS-SB515 - Soundbar vezeték nélküli mélynyomóval - Gyors beállítási útmutató

Tartalom

CSOMAG TARTALMA

JELLEMZŐK

JELLEMZŐK

# TÉTEL LEÍRÁS
1 LED jelzőfény Jelzi, ha a soundbaron beállítások változnak.
2 Akasztó konzolok A soundbar falra akasztásához használható.
3 Párosító gomb A soundbar és a mélynyomó párosításához használható, ha bekapcsoláskor nem csatlakoznak automatikusan.
4 DC IN csatlakozó Csatlakoztassa az AC adaptert ehhez a csatlakozóhoz a soundbar tápellátásához.
5 SOURCE 1: OPTICAL (optikai) csatlakozó Ha a TV-nek vagy más hangforrás eszköznek van Optical Out (optikai kimenet) csatlakozója, csatlakoztasson egy digitális optikai kábelt a forráseszközhöz és ehhez a csatlakozóhoz.
6 SOURCE 2: RCA (R és L) csatlakozók Ha a TV-nek vagy más hangforrás eszköznek van RCA Out (RCA kimenet) csatlakozója, csatlakoztassa az RCA kábeleket a forráseszközhöz és ezekhez a csatlakozókhoz.
7 +/– Nyomja meg a hangerő növeléséhez vagy csökkentéséhez.
8 (source) (forrás) gomb Nyomja meg többször a rendelkezésre álló hangforrások közötti váltáshoz:
  • Source 1 - Optical (Forrás 1 - Optikai)
  • Source 2 - RCA (Forrás 2 - RCA)
  • Bluetooth
9 (power) (bekapcsoló) gomb Nyomja meg a soundbar bekapcsolásához. Nyomja meg újra a soundbar készenléti módba helyezéséhez.
10 (power) (bekapcsoló) gomb Nyomja meg a soundbar bekapcsolásához. Nyomja meg újra a soundbar készenléti módba helyezéséhez.
11 SOURCE - OPTICAL (FORRÁS - OPTIKAI) Nyomja meg a digitális optikai hangforrás kiválasztásához a soundbarhoz.
12 SOURCE - RCA (FORRÁS - RCA) Nyomja meg az RCA hangforrás kiválasztásához a soundbarhoz.
13 SOURCE - (Bluetooth) Nyomja meg a Bluetooth hangforrás kiválasztásához a soundbarhoz.
14 SUB / SUB Nyomja meg a vezeték nélküli mélynyomó hangerejének beállításához.
15 (Mute) (némítás) Nyomja meg a soundbar hangjának elnémításához. Nyomja meg újra a hang visszaállításához.
16 DSP gombok Nyomja meg a Standard (standard) gombot a Standard Digital Signal Processor (DSP) (standard digitális jelfeldolgozó) hangmód kiválasztásához.
Nyomja meg a Theater (mozi) gombot a Theater Digital Signal Processor (DSP) (mozi digitális jelfeldolgozó) hangmód kiválasztásához.
Nyomja meg a News (hírek) gombot a News Digital Signal Processor (DSP) (hírek digitális jelfeldolgozó) hangmód kiválasztásához.
17 VOL / Nyomja meg a soundbar hangerejének beállításához.

A SOUNDBAR CSATLAKOZTATÁSA

Nézze meg a forráseszköz, például a TV, a DVD/Blu-ray lejátszó vagy a kábeldoboz hátulját a hangkimeneti portok azonosításához. Válasszon egyet az alábbi csatlakozási lehetőségek közül, amely megfelel a hangforrásnak. Több eszközt is csatlakoztathat, és szükség szerint válthat a hangforrás között.


A csatlakoztatás előtt kapcsolja ki vagy húzza ki az összes eszközt.

MEGJEGYZÉS: Ha a soundbart falra szereli, az RCA kábelcsatlakozásokhoz a mellékelt derékszögű kábelcsatlakozókat kell használnia.

HANGMINŐSÉG CSATLAKOZÓ TÍPUSA (a forráseszközön) KÁBEL
LEGJOBB Digitális optikai kábel (nem tartozék)
JÓ 3,5 mm-es audiokábel (adapter mellékelve)
JÓ RCA audiokábel (mellékelve)
  • VÁLASSZ EGYET -

Digitális optikai csatlakozás

(LEGJOBB)

  1. Csatlakoztassa a digitális optikai kábel (nem tartozék) egyik végét a soundbarhoz. Csatlakoztassa a másik végét a hangforrás eszköz Digital Optical Output (digitális optikai kimenet) portjába.
  2. Állítsa az eszköz hangkimenetét "PCM" formátumra (általában a hangbeállításokban található). További információkért olvassa el a hangforrás eszközhöz mellékelt dokumentációt.
  3. Lépjen a 2. lépésre, az AC adapter csatlakoztatására.
    A soundbar csatlakoztatása - Digitális optikai csatlakozás
  • VAGY -

3,5 mm-es csatlakozás

(JÓ)

  1. Csatlakoztassa az RCA audiokábel derékszögű csatlakozóit a soundbarhoz.
  2. Csatlakoztassa a kábelek másik végét az RCA - 3,5 mm-es adapterhez, majd csatlakoztassa a másik végét a hangforrás eszköz headphone (fejhallgató) vagy AUX Output (AUX kimenet) csatlakozójához.
  3. Lépjen a 2. lépésre, az AC adapter csatlakoztatására.
    A soundbar csatlakoztatása - 3,5 mm-es csatlakozás

MEGJEGYZÉS: Győződjön meg arról, hogy a kábelvégek színe megegyezik a portok színével.

  • VAGY -

RCA csatlakozás

(JÓ)

  1. Csatlakoztassa az RCA audiokábel derékszögű csatlakozóit a soundbarhoz.
  2. Csatlakoztassa az RCA audiokábel másik végét a hangforrás eszköz Audio Output (audió kimenet) portjába.
  3. Lépjen a 2. lépésre, az AC adapter csatlakoztatására.
    A soundbar csatlakoztatása - RCA csatlakozás

MEGJEGYZÉS: Győződjön meg arról, hogy a kábelvégek színe megegyezik a portok színével.

AZ AC ADAPTER CSATLAKOZTATÁSA

FIGYELMEZTETÉSEK:

  • A csatlakoztatás előtt győződjön meg arról, hogy az elektromos aljzat megfelel az AC adapter 100-240 V, 50/60 Hz-es bemeneti követelményeinek.
  • Csak a mellékelt AC adaptert használja.
  • Csak az összes többi csatlakoztatás után csatlakoztassa az AC adaptert.
  1. Csatlakoztassa az AC adaptert a soundbar hátulján található DC IN csatlakozóhoz.
  2. Dugja be az AC adapter másik végét egy fali aljzatba vagy túlfeszültségvédőbe.
    AZ AC ADAPTER CSATLAKOZTATÁSA

A MÉLYNYOMÓ CSATLAKOZTATÁSA

A mélynyomó csatlakoztatásához dugja be a tápkábelt.
A mélynyomó vezeték nélküli hangjelet kap a soundbartól.
A MÉLYNYOMÓ CSATLAKOZTATÁSA

Megjegyzés: Ha a mélynyomó nem csatlakozik automatikusan, olvassa el a "Hibaelhárítás" részt.

A SOUNDBAR CSATLAKOZTATÁSA BLUETOOTH HASZNÁLATÁVAL

(OPCIONÁLIS)

Eszközök párosítása

  1. Kapcsolja be a soundbart.
  2. Helyezze a Bluetooth-eszközt a soundbartól 10 méteren belül.
  3. Válassza ki a Bluetooth-ot bemeneti forrásként a távirányítón található (Bluetooth) gomb vagy a soundbaron található (source) (forrás) gomb megnyomásával. A soundbaron lévő kék Bluetooth-jelző lassan villog.
  4. Navigáljon az eszköz Bluetooth-beállításaihoz, kapcsolja be a Bluetooth-ot, majd keressen az elérhető eszközök között. Az eszköz párosításával kapcsolatos további információkért olvassa el az eszközök dokumentációját.
  5. A Bluetooth-eszközön válassza ki az "NS-SB515" elemet az eszközlistából. Ismételje meg a 2. lépést, ha az "NS-SB515" nem jelenik meg.
  6. Ha PIN-kódot kér, írja be a "0000" kódot.
  7. A párosítás befejezése után a soundbar tetején lévő Bluetooth-jelző folyamatosan kék színnel világít.

MEGJEGYZÉSEK:

  • Egyes eszközök, például az iPhone, a párosítás után azonnal csatlakoznak, más eszközök, például a notebook számítógépek, megkérdezhetik, hogy csatlakozni szeretne-e. Ebben az esetben a Bluetooth-jelző addig villog, amíg a kapcsolat létrejön.
  • A soundbar bekapcsolásakor automatikusan csatlakozik az utoljára csatlakoztatott eszközhöz, ha az eszköz hatótávolságon belül van. Ha egy másik párosított eszközhöz szeretne csatlakozni, ki kell kapcsolnia a Bluetooth-ot, vagy le kell választania az aktuálisan párosított eszközről, és manuálisan kell csatlakoznia a másik párosított eszközhöz.
  • Ha telefonon keresztül zenelejátszás közben hívás érkezik, a zene automatikusan leáll.
  • A hívás befejezésekor, a telefon beállításaitól függően, az aktuális szám lejátszása folytatódhat.

Eszközök leválasztása

  • Kapcsolja ki a Bluetooth funkciót az eszközén.

MEGJEGYZÉS: A Bluetooth használatával kapcsolatos további információkért tekintse meg a felhasználói kézikönyvet.

A SOUNDBAR ÉS A SUBWOOFER ELHELYEZÉSE

A soundbar a falra szerelhető.
A SOUNDBAR/SUBWOOFER ELHELYEZÉSE - Fali szerelés

  • VAGY -

A soundbar egy sík felületre helyezhető.
A SOUNDBAR/SUBWOOFER ELHELYEZÉSE - sík felület

*Mivel az alacsony frekvenciájú hang nem irányított, a subwoofer a szobában bárhol elhelyezhető.

A SOUNDBAR HASZNÁLATA

A távirányító használata

  1. Távolítsa el a műanyag fület az elemtartóból, mielőtt először használná a távirányítót.
  2. Irányítsa a távirányítót közvetlenül a soundbar elején található IR-érzékelőre. Körülbelül 7 méteren belül kell lennie a soundbartól.

Zenehallgatás a soundbaron

  1. Nyomja meg a (Power) gombot a soundbar bekapcsolásához. A tápellátás jelzőfénye kékre (Bluetooth forrás) vagy zöldre (RCA/Optical forrás) vált.
  2. Kapcsolja be a soundbarhoz csatlakoztatott hangforrás eszközt, és indítsa el a lejátszást.
  3. Nyomja meg a gombot a soundbaron többször a hangforrás kiválasztásához, vagy nyomja meg a távirányítón a kiválasztott forrás gombját.
    MEGJEGYZÉS: Ha az OPTICAL csatlakozást használja, akkor az eszköz hangkimeneti beállítását "PCM" formátumra kell módosítania. További információkért olvassa el a kimeneti eszközhöz kapott kézikönyvet.
  4. Állítsa be a hangerőt a soundbaron vagy a hangeszközön egy kényelmes szintre.

    A nagy hangerő folyamatos használata maradandóan károsíthatja a hallását.
  5. Nyomja meg ismét a (Power) gombot a soundbar kikapcsolásához. A készenléti jelzőfény pirosan világít.
LED SZÍN AKCIÓ LEÍRÁS
Piros Folyamatos
  • Készenlét/kikapcsolás (készenléti módban bekapcsolva marad)
Villog
  • Némítás (nem forrásfüggő)
Zöld 10 másodpercig világít RCA VAGY OPTICAL FORRÁS KIVÁLASZTVA
  • Bekapcsolás
Három másodpercig világít
  • Elérte a maximális vagy minimális hangerőszintet
Felvillan, majd kialszik
  • RCA/Optical csatlakoztatva
  • Soundbar hangerő fel/le
  • Subwoofer hangerő fel/le
Kék
 10 másodpercig világít BLUETOOTH FORRÁS KIVÁLASZTVA
  • Bekapcsolás
Három másodpercig világít
  • Elérte a maximális vagy minimális hangerőszintet
Felvillan, majd kialszik
  • Bluetooth csatlakoztatva
  • Soundbar hangerő fel/le
  • Subwoofer hangerő fel/le
Villog
  • Bluetooth párosítási módban
Lila Felvillan, majd kialszik
  • Standard, Theater vagy News DSP mód kiválasztva
    (nem forrásfüggő)

HIBAELHÁRÍTÁS

Mielőtt szervizt hívna, ellenőrizze ezt a listát egy lehetséges hibaelhárítási megoldásért: 1-877-467-4289 (USA és Kanada) vagy 01-800-926-3000 (Mexikó)
Ezenkívül ellenőrizze az online GYIK-et a www.insigniaproducts.com oldalon.

PROBLÉMA LEHETSÉGES MEGOLDÁSOK
Nem kapcsol be a készülék.
  • Győződjön meg arról, hogy a hálózati adapter biztonságosan be van dugva a fali aljzatba és a soundbarba.
A távirányító nem működik.
  • Távolítson el minden akadályt a távirányító és a soundbaron lévő IR-érzékelő között.
  • A távirányító eleme lemerült, cserélje ki.
  • Menjen közelebb a soundbarhoz. A távirányító körülbelül 7 méterig hatékony.
Nincs hang vagy nagyon alacsony hangerő hallható a soundbarból.
  • Győződjön meg arról, hogy a hangforrás audio OUT aljzatához csatlakozik. A port nem küld hangot, ha INPUT.
  • Győződjön meg arról, hogy a soundbar hangerőszintje megfelelőre van állítva.
  • Ha Bluetooth-t használ, tekerje fel a hangerőt a Bluetooth-eszközön.
  • Győződjön meg arról, hogy a hangerő nincs elnémítva. Nyomja meg a (némítás) gombot a távirányítón a hangkimenet visszaállításához.
  • Győződjön meg arról, hogy a megfelelő hangforrás van kiválasztva. Nyomja meg a gombot többször a megfelelő hangforrásra váltáshoz.
  • Győződjön meg arról, hogy a készülék be van kapcsolva, és minden csatlakozás biztonságos.
  • Ha AUX 3,5 mm-es kábelcsatlakozást használ, győződjön meg arról, hogy a hangerő fel van tekerve a hangforráson.
  • Ha az OPTICAL csatlakozást használja, győződjön meg arról, hogy a forráseszköz hangforrása "PCM" formátumra van állítva. További információkért olvassa el a hangforrás eszközhöz (például TV vagy DVD/Blu-ray lejátszó) kapott dokumentációt.
  • Győződjön meg arról, hogy a használt audiokábel nem sérült vagy törött. Próbáljon ki egy másikat.
A soundbar nem működik megfelelően.
  • Húzza ki a hálózati adaptert a fali aljzatból, majd 30 másodperc elteltével próbálja meg újra bedugni.
  • Ha az OPTICAL csatlakozást használja, győződjön meg arról, hogy a forráseszköz hangforrása "PCM" formátumra van állítva. További információkért olvassa el a hangforrás eszközhöz (például TV vagy DVD/Blu-ray lejátszó) kapott dokumentációt.
  • Győződjön meg arról, hogy a használt audiokábel nem sérült vagy törött. Próbáljon ki egy másikat.
A hang szakadozik vagy zúg.
  • Győződjön meg arról, hogy a hangforrás audio OUT aljzatához csatlakozik. A port nem küld hangot, ha INPUT.
  • Győződjön meg arról, hogy minden csatlakozás biztonságos, és a kábelek nem töröttek vagy sérültek.
  • Ha az OPTICAL csatlakozást használja, győződjön meg arról, hogy a forráseszköz hangforrása "PCM" formátumra van állítva. További információkért olvassa el a hangforrás eszközhöz (például TV vagy DVD/Blu-ray lejátszó stb.) kapott dokumentációt.
  • Csatlakoztasson egy másik forráseszközt (például TV-t vagy DVD/Blu-ray lejátszót), hogy megnézze, továbbra is jelentkezik-e a zúgás. Ha nem, ez problémát jelezhet az eredeti forráseszközzel.
  • Használjon másik csatlakozási módot (például próbálja ki az Optical-t az AUX helyett) a soundbar és a forráseszköz között, hogy megbizonyosodjon arról, hogy mindkét eszköz aljzatai továbbra is működnek.
  • Győződjön meg arról, hogy a használt audiokábel nem sérült vagy törött. Próbáljon ki egy másikat.
Hangot hallok a TV-ből és a soundbarból is.
  • Kapcsolja ki vagy némítsa el a TV belső hangszóróit. A használati útmutatóban talál további információkat.
A TV távirányítója nem szabályozza a soundbar hangerejét.
  • A legtöbb esetben a TV távirányítója nem szabályozza a soundbart.
Nincs hang vagy alacsony hangerő Bluetooth módban.
  • Győződjön meg arról, hogy a Bluetooth-eszköz be van kapcsolva, a Bluetooth be van kapcsolva, és az "NS-SB515" van kiválasztva.
  • Tekerje fel a hangerőt a soundbaron.
  • Tekerje fel a hangerőt a Bluetooth-eszközön.
  • Győződjön meg arról, hogy a Bluetooth-eszköz nincs elnémítva.
  • Győződjön meg arról, hogy zenét játszik le a Bluetooth-eszközről.
  • Győződjön meg arról, hogy kiválasztotta a Bluetooth forrást a soundbaron.
  • Győződjön meg arról, hogy a soundbar nincs párosítva másik Bluetooth-eszközzel.
  • Győződjön meg arról, hogy a Bluetooth-eszköz nincs párosítva másik Bluetooth hangszóróval.
Nem lehet Bluetooth-kapcsolatot létrehozni.
  • Csökkentse a távolságot a soundbar és a Bluetooth-eszköz között.
  • Kapcsolja ki, majd be az eszközöket. Párosítsa újra a soundbart és a Bluetooth-eszközt.
  • Győződjön meg arról, hogy a soundbar nincs párosítva másik Bluetooth-eszközzel.
  • Győződjön meg arról, hogy a soundbar és a Bluetooth-eszköz is párosítási módban van.
  • Győződjön meg arról, hogy a Bluetooth-eszköz nincs csatlakoztatva más eszközhöz.
  • Győződjön meg arról, hogy az "NS-SB515" van kiválasztva a Bluetooth-eszközön.
A Bluetooth-eszköz folyamatosan lecsatlakozik.
  • Csökkentse a távolságot a soundbar és a Bluetooth-eszköz között.
  • Ha a Bluetooth-eszköz akkumulátora lemerült, töltse fel az akkumulátort.
Az "NS-SB515" nem jelenik meg a Bluetooth-eszközömön.
  • Csökkentse a távolságot a soundbar és a Bluetooth-eszköz között.
  • Állítsa a soundbart párosítási módba, majd frissítse a Bluetooth-eszközök listáját. További információkért olvassa el a Bluetooth-eszközhöz mellékelt dokumentációt.
  • Győződjön meg arról, hogy a Bluetooth-eszköz látható más eszközök számára. További információkért olvassa el a Bluetooth-eszközhöz mellékelt dokumentációt.
A vezeték nélküli subwoofer nincs csatlakoztatva.
  • A vezeték nélküli subwoofer gyárilag úgy van beállítva, hogy a soundbar és a subwoofer automatikusan összekapcsolódjon a soundbar bekapcsolásakor. Ha azonban a soundbar és a subwoofer bekapcsolásakor nem világít a kapcsolatjelző, vagy a soundbart nemrég szervizelték, akkor kövesse az azonosító beállításának és a kapcsolat létrehozásának eljárását.
  1. Távolítson el minden akadályt a soundbar és a subwoofer között.
  2. Egy kis hegyes tárgy (gemkapocs) segítségével nyomja meg a PAIR gombot a subwooferen, amíg a LINK LED kéken nem villog.
  3. Egy kis hegyes tárgy (gemkapocs) segítségével nyomja meg a PAIR gombot a soundbaron, amíg a LINK LED folyamatosan kéken nem világít.
    A vezeték nélküli subwoofer csatlakoztatva van a soundbarhoz.

SPECIFIKÁCIÓK

A tervek és a specifikációk előzetes értesítés nélkül változhatnak.

Méretek (kb.) Soundbar: 94,3 × 9,0 × 6,5 cm (37,1 × 3,5 Sz × 2,5 hüvelyk)
Subwoofer: 30,2 × 31,6 × 20,5 cm (11,9 M × 12,4 Sz × 8,1 hüvelyk)
Súly Soundbar: 1,8 kg (4,0 font)
Subwoofer: 3,5 kg (7,7 font)
Teljesítmény Összesen 60 W: bal és jobb csatorna 15 W, subwoofer 30 W, 1% THD
Frekvenciaátvitel 150 Hz ~ 15 kHz

EGYÉVES KORLÁTOZOTT GARANCIA

A részletekért látogasson el a www.insigniaproducts.com oldalra.

CONTACT INSIGNIA

Ügyfélszolgálatért hívja az 1-877-467-4289 (USA és Kanada) vagy a 01-800-926-3000 (Mexikó) telefonszámot www.insigniaproducts.com

Az INSIGNIA a Best Buy és leányvállalatainak védjegye.
Forgalmazza: Best Buy Purchasing, LLC
©2015 Best Buy. Minden jog fenntartva.

Referenciák

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Insignia NS-SB515 - Soundbar vezeték nélküli mélynyomóval - Gyors beállítási útmutató letöltése

Elérhető nyelvek

Kapcsolódó kézikönyvek: INSIGNIA NS-SB515

Tartalomjegyzék
