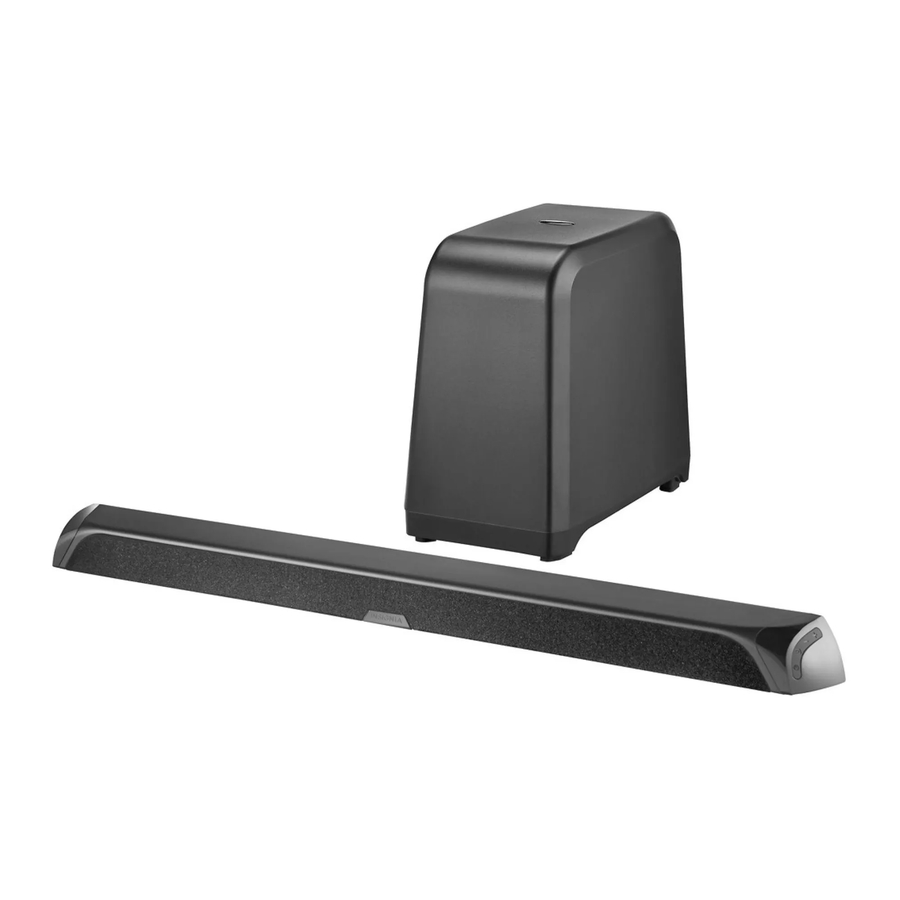

Insignia NS-SB515 - Udhëzues i Shpejtë i Instalimit të Soundbar me Subwoofer Pa Tela

Përmbajtja

1 PËRMBAJTJA E PAKETËS
2 TIPARET
3 LIDHNI SOUNDBAR-IN
4 LIDHNI PËRSHTATËSIN AC
5 LIDHNI SUBWOOFER-IN
6 LIDHJA E SOUNDBAR-IT TUAJ DUKE PËRDORUR BLUETOOTH
- 6.1 Çiftimi i pajisjeve tuaja
- 6.2 Shkëputja e pajisjeve tuaja
7 VENDOSJA E SOUNDBAR-IT DHE SUBWOOFER-IT
8 PËRDORIMI I SOUNDBAR-IT TUAJ
- 8.1 Përdorimi i telekomandës
- 8.2 Dëgjimi i soundbar-it tuaj
9 ZGJIDHJA E PROBLEMEVE
10 SPECIFIKIMET
11 GARANCIA E KUFIZUAR NJË-VJEÇARE
12 KONTAKTONI INSIGNIA
13 Referencat
14 Shkarko manual
15 Në Gjuhë të Tjera

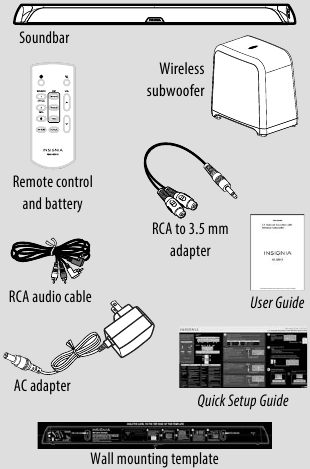

PËRMBAJTJA E PAKETËS

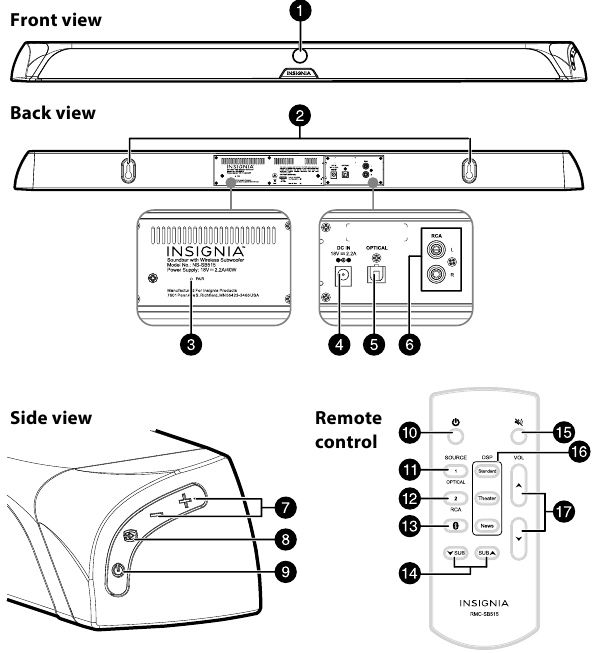

TIPARET

#	ARTIKULLI	PËRSHKRIMI
1	Tregues LED	Tregon kur ndryshohen cilësimet në soundbar.
2	Mbajtëse për varje	Përdorni për të varur soundbar-in në një mur.
3	Butoni i çiftimit	Përdorni për të çiftuar soundbar-in me subwoofer-in nëse nuk lidhet automatikisht kur ndizet.
4	Jack DC IN	Lidheni përshtatësin AC në këtë jack për të furnizuar me energji soundbar-in.
5	BURIMI 1: Jack OPTICAL	Nëse televizori, ose pajisja tjetër e burimit audio, ka një jack Optical Out, lidhni një kabllo optike dixhitale me pajisjen burimore dhe këtë jack.
6	BURIMI 2: Jack RCA (R dhe L)	Nëse televizori, ose pajisja tjetër e burimit audio, ka jack RCA Out, lidhni kabllot RCA me pajisjen burimore dhe këto jack.
7	+/–	Shtypni për të rritur ose zvogëluar volumin.
8	butoni (burimi)	Shtypni vazhdimisht për të kaluar nëpër burimet e disponueshme të zërit: Burimi 1 - Optik Burimi 2 - RCA Bluetooth
9	butoni (fuqia)	Shtypni për të ndezur soundbar-in. Shtypni përsëri për ta futur soundbar-in në modalitetin standby (gatishmëri).
10	butoni (fuqia)	Shtypni për të ndezur soundbar-in. Shtypni përsëri për ta futur soundbar-in në modalitetin standby (gatishmëri).
11	SOURCE - OPTICAL (BURIMI - OPTIK)	Shtypni për të zgjedhur burimin e zërit optik dixhital për soundbar-in tuaj.
12	SOURCE - RCA (BURIMI - RCA)	Shtypni për të zgjedhur burimin e zërit RCA për soundbar-in tuaj.
13	SOURCE - (Bluetooth)	Shtypni për të zgjedhur burimin e zërit Bluetooth për soundbar-in tuaj.
14	SUB / SUB	Shtypni për të rregulluar volumin e subwoofer-it pa tela.
15	(Mute) (Pa zë)	Shtypni për të heshtur zërin nga soundbar-i. Shtypni përsëri për të rikthyer zërin.
16	Butonat DSP	Shtypni Standard për të zgjedhur modalitetin e zërit Standard Digital Signal Processor (DSP) (Procesor Dixhital i Sinjalit). Shtypni Theater (Teatër) për të zgjedhur modalitetin e zërit Theater Digital Signal Processor (DSP) (Procesor Dixhital i Sinjalit). Shtypni News (Lajme) për të zgjedhur modalitetin e zërit News Digital Signal Processor (DSP) (Procesor Dixhital i Sinjalit).
17	VOL /	Shtypni për të rregulluar volumin e soundbar-it tuaj.

LIDHNI SOUNDBAR-IN

Shikoni pjesën e pasme të pajisjes burimore, siç është një televizor, DVD/Blu-ray player, ose kuti kabllore, për të identifikuar portat tuaja audio OUT. Zgjidhni një opsion lidhjeje më poshtë që i përshtatet burimit tuaj audio. Ju mund të lidhni disa pajisje dhe të ndërroni burimin e zërit sipas nevojës.

KUJDES
Fikni ose shkëputni të gjitha pajisjet gjatë lidhjeve.

SHËNIM: Nëse po montoni soundbar-in në një mur, duhet të përdorni lidhësit e kabllit me kënd të drejtë të përfshirë për lidhjet e kabllit RCA.

CILËSIA AUDIO	LLOJI I JACK (në pajisjen burimore)	KABLLO
MË E MIRA		Kabllo optike dixhitale (nuk përfshihet)
E MIRË		Kabllo audio 3.5 mm (përfshihet përshtatësi)
E MIRË		Kabllo audio RCA (përfshihet)

ZGJIDH NJË -

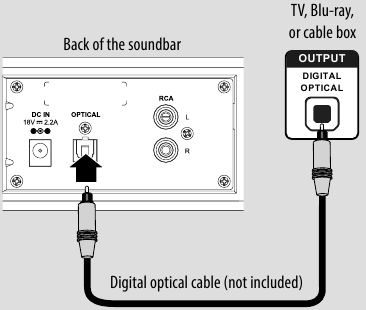

Lidhja optike dixhitale

(MË E MIRA)

Lidhni një skaj të kabllit optik dixhital (nuk përfshihet) me soundbar-in tuaj. Lidhni skajin tjetër në portën Digital Optical Output (Dalja Optike Dixhitale) në pajisjen tuaj burimore audio.
Ndryshoni daljen audio të pajisjes në formatin 'PCM' (zakonisht gjendet në cilësimet audio). Referojuni dokumentacionit që erdhi me pajisjen tuaj burimore audio për më shumë informacion.
Shkoni te hapi 2, Lidhni Përshtatësin AC.

OSE -

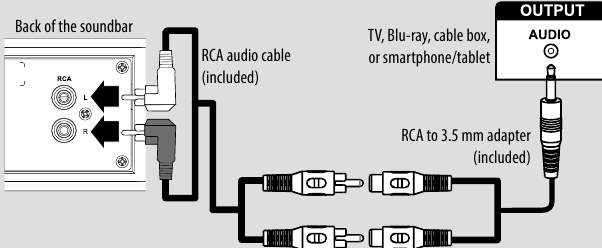

Lidhja 3.5 mm

(E MIRË)

Lidhni lidhësit me kënd të drejtë të kabllit audio RCA me soundbar-in tuaj.
Lidhni skajet e tjera të kabllove me përshtatësin RCA në 3.5 mm, pastaj lidhni skajin tjetër me headphone (kufje) ose AUX Output (Dalja AUX) në pajisjen tuaj burimore audio.
Shkoni te hapi 2, Lidhni Përshtatësin AC.

SHËNIM: Sigurohuni që skajet e kabllit të përputhen me ngjyrën e portave.

OSE -

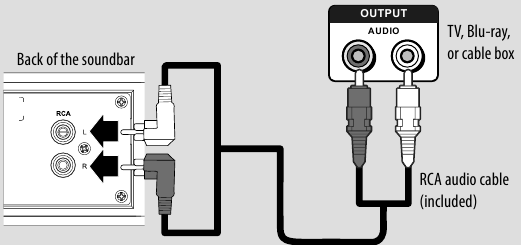

Lidhja RCA

(E MIRË)

Lidhni lidhësit me kënd të drejtë të kabllit audio RCA me soundbar-in tuaj.
Lidhni skajin tjetër të kabllit audio RCA në portat Audio Output (Dalja Audio) në pajisjen tuaj burimore audio.
Shkoni te hapi 2, Lidhni Përshtatësin AC.

SHËNIM: Sigurohuni që skajet e kabllit të përputhen me ngjyrën e portave.

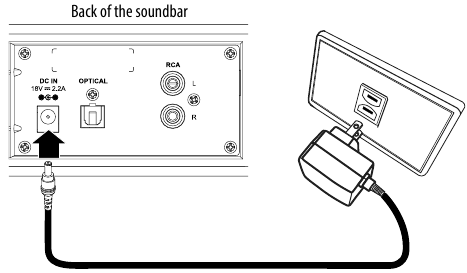

LIDHNI PËRSHTATËSIN AC

KUJDES:

Sigurohuni që priza elektrike të përputhet me kërkesat e hyrjes së përshtatësit AC prej 100-240 V, 50/60 Hz përpara se të lidhni.
Përdorni vetëm përshtatësin AC të ofruar.
Futeni përshtatësin AC vetëm pasi të jenë bërë të gjitha lidhjet e tjera.

Lidhni përshtatësin AC me jack-un DC IN në pjesën e pasme të soundbar-it.
Futeni skajin tjetër të përshtatësit AC në një prizë elektrike ose mbrojtës nga rryma.

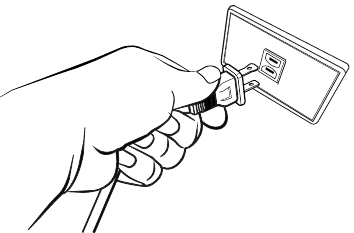

LIDHNI SUBWOOFER-IN

Për të lidhur subwoofer-in, futeni kordonin e rrymës.
Subwoofer-i merr një sinjal audio pa tela nga soundbar-i.

Shënim: Nëse subwoofer-i juaj nuk lidhet automatikisht, shihni "Zgjidhja e problemeve".

LIDHJA E SOUNDBAR-IT TUAJ DUKE PËRDORUR BLUETOOTH

(OPSIONALE)

Çiftimi i pajisjeve tuaja

Ndizni soundbar-in tuaj.
Vendoseni pajisjen tuaj Bluetooth brenda 30 ft. (10 m) nga soundbar-i juaj.
Zgjidhni Bluetooth si burimin e hyrjes duke shtypur butonin (Bluetooth) në telekomandë ose butonin (burimi) në soundbar. Treguesi blu Bluetooth në soundbar pulson ngadalë.
Navigoni te cilësimet Bluetooth të pajisjes tuaj, ndizni Bluetooth, pastaj kërkoni pajisjet e disponueshme. Për më shumë informacion mbi çiftimin e pajisjes tuaj, referojuni dokumentacionit të pajisjeve tuaja.
Në pajisjen tuaj Bluetooth, zgjidhni "NS-SB515" nga lista e pajisjeve. Përsëriteni hapin 2 nëse "NS-SB515" nuk shfaqet.
Nëse kërkohet një kod PIN, futni "0000".
Kur çiftimi të përfundojë, treguesi Bluetooth në krye të soundbar-it tuaj ndriçon blu të plotë.

SHËNIME:

Disa pajisje, siç është një iPhone, lidhen menjëherë pas çiftimit, pajisje të tjera, siç janë kompjuterët notebook, mund t'ju pyesin nëse dëshironi të lidheni. Në këtë rast, treguesi Bluetooth vazhdon të pulsojë derisa të vendoset një lidhje.
Kur ndizni soundbar-in tuaj, ai lidhet automatikisht me pajisjen e fundit të lidhur nëse ajo pajisje është në rreze. Për t'u lidhur me një pajisje tjetër të çiftuar, duhet të fikni Bluetooth ose të hiqni çiftimin nga pajisja aktualisht e çiftuar dhe të lidheni manualisht me pajisjen tjetër të çiftuar.
Kur një telefonatë pranohet gjatë luajtjes së muzikës përmes një telefoni, muzika ndalon automatikisht.
Kur telefonata përfundon, në varësi të cilësimit të telefonit tuaj, pista aktuale mund të rifillojë luajtjen.

Shkëputja e pajisjeve tuaja

Fikni funksionin Bluetooth në pajisjen tuaj.

SHËNIM: Për më shumë informacion rreth përdorimit të Bluetooth, shihni Udhëzuesin e Përdoruesit.

VENDOSJA E SOUNDBAR-IT DHE SUBWOOFER-IT

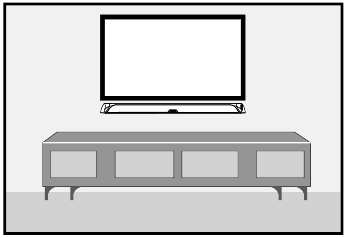

Soundbar-i mund të montohet në mur.

OSE -

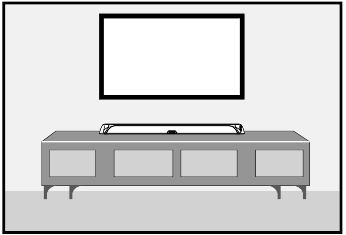

Soundbar-i mund të vendoset në një sipërfaqe të sheshtë.

*Për shkak se tingulli i frekuencës së ulët nuk është drejtues, subwoofer-i mund të vendoset kudo në dhomë.

PËRDORIMI I SOUNDBAR-IT TUAJ

Përdorimi i telekomandës

Hiqni shiritin plastik nga kompartamenti i baterisë përpara se të përdorni telekomandën për herë të parë.
Drejtojeni telekomandën direkt në sensorin IR në pjesën e përparme të soundbar-it. Duhet të jeni brenda afërsisht 23 ft. (7 m) nga soundbar-i.

Dëgjimi i soundbar-it tuaj

Shtypni butonin (Power) (ndezje/fikje) për të ndezur soundbar-in tuaj. Treguesi i energjisë ndizet blu (burimi Bluetooth) ose jeshil (burimi RCA/Optik).
Ndezni pajisjen burimore audio të lidhur me soundbar-in tuaj dhe filloni riprodhimin.
Shtypni butonin në soundbar në mënyrë të përsëritur për të zgjedhur burimin audio ose shtypni butonin e burimit të zgjedhur në telekomandë.
SHËNIM: Nëse përdorni lidhjen OPTICAL, duhet të ndryshoni cilësimin e daljes audio të pajisjes tuaj në formatin "PCM". Referojuni manualit që keni marrë me pajisjen dalëse për informacion shtesë.
Rregulloni volumin në soundbar-in tuaj ose në pajisjen audio në një nivel të rehatshëm.

Përdorimi i vazhdueshëm i tingullit me volum të lartë mund të dëmtojë përgjithmonë dëgjimin tuaj.
Shtypni përsëri butonin (Power) (ndezje/fikje) për të fikur soundbar-in tuaj. Treguesi i gatishmërisë ndizet me ngjyrë të kuqe.

NGJYRA E LED	VEPRIMI	PËRSHKRIMI
E kuqe	Fiks	Gatishmëri/fikje (qëndron i ndezur në modalitetin e gatishmërisë)
E kuqe	Pulson	Heshtje (nuk varet nga burimi)
Jeshile	Ndez për 10 sekonda	BURIMI RCA OSE OPTIK I ZGJEDHUR Ndezje
	Ndez për tre sekonda	Niveli maksimal ose minimal i volumit është arritur
	Pulson dhe më pas fiket	RCA/Optik i lidhur Volumi i soundbar-it lart/poshtë Volumi i subwoofer-it lart/poshtë
Blu	Ndez për 10 sekonda	BURIMI BLUETOOTH I ZGJEDHUR Ndezje
	Ndez për tre sekonda	Niveli maksimal ose minimal i volumit është arritur
	Pulson dhe më pas fiket	Bluetooth i lidhur Volumi i soundbar-it lart/poshtë Volumi i subwoofer-it lart/poshtë
	Blinkon	Bluetooth në modalitetin e çiftimit
E purpurt	Pulson dhe më pas fiket	Modaliteti Standard, Theater, ose News DSP i zgjedhur (nuk varet nga burimi)

ZGJIDHJA E PROBLEMEVE

Kontrolloni këtë listë për një zgjidhje të mundshme të problemeve përpara se të telefononi për shërbim: 1-877-467-4289 (SHBA dhe Kanada) ose 01-800-926-3000 (Meksikë)
Gjithashtu, kontrolloni pyetjet e shpeshta në internet në www.insigniaproducts.com.

PROBLEMI	ZGJIDHJE TË MUNDSHME
Energjia nuk ndizet.	Sigurohuni që adaptori AC të jetë i lidhur mirë në prizën e energjisë dhe në soundbar.
Telekomanda nuk funksionon.	Hiqni çdo pengesë midis telekomandës dhe sensorit IR në soundbar. Bateria e telekomandës mund të jetë e harxhuar, zëvendësojeni atë. Afrojuni më pranë soundbar-it. Telekomanda është efektive deri në afërsisht 23 ft. (7 m).
Nuk dëgjohet asnjë tingull ose dëgjohet tingull me nivel shumë të ulët nga soundbar-i.	Sigurohuni që jeni të lidhur me një fole audio OUT në burimin tuaj të tingullit. Porta nuk do të dërgojë audio nëse është INPUT. Sigurohuni që niveli i volumit të soundbar-it të jetë vendosur në një nivel të përshtatshëm. Nëse po përdorni Bluetooth, rritni volumin në pajisjen tuaj Bluetooth. Sigurohuni që niveli i volumit të mos jetë në heshtje. Shtypni butonin (mute) (heshtje) në telekomandë për të rikthyer daljen e tingullit. Sigurohuni që burimi i saktë audio të jetë zgjedhur. Shtypni butonin në mënyrë të përsëritur për të kaluar në burimin e saktë audio. Sigurohuni që energjia të jetë e ndezur dhe të gjitha lidhjet të jenë të sigurta. Nëse po përdorni një lidhje kabllore AUX 3.5 mm, sigurohuni që volumi të jetë rritur në burimin tuaj të tingullit. Nëse po përdorni lidhjen OPTICAL, sigurohuni që burimi audio i pajisjes burimore të jetë vendosur në formatin "PCM". Referojuni dokumentacionit që keni marrë me pajisjen burimore audio (siç është një TV ose DVD/Blu-ray player) për informacion shtesë. Sigurohuni që kablloja audio që po përdorni të mos jetë e dëmtuar ose e prishur. Provoni të përdorni një tjetër.
Soundbar-i juaj nuk po funksionon siç duhet.	Shkëputeni adaptorin AC nga priza e murit dhe më pas provoni ta lidhni përsëri pas 30 sekondash. Nëse po përdorni lidhjen OPTICAL, sigurohuni që burimi audio i pajisjes burimore të jetë vendosur në formatin "PCM". Referojuni dokumentacionit që keni marrë me pajisjen burimore audio (siç është një TV ose DVD/Blu-ray player) për informacion shtesë. Sigurohuni që kablloja audio që po përdorni të mos jetë e dëmtuar ose e prishur. Provoni të përdorni një tjetër.
Tingulli po ndërpritet ose po gumëzhin.	Sigurohuni që jeni të lidhur me një fole audio OUT në burimin tuaj të tingullit. Porta nuk do të dërgojë audio nëse është INPUT. Sigurohuni që të gjitha lidhjet të jenë të sigurta dhe kabllot të mos jenë të prishura ose të dëmtuara. Nëse po përdorni lidhjen OPTICAL, sigurohuni që burimi audio i pajisjes burimore të jetë vendosur në formatin "PCM". Referojuni dokumentacionit që keni marrë me pajisjen burimore audio (siç është një TV ose DVD/Blu-ray player, etj.) për informacion shtesë. Lidhuni me një pajisje burimore të ndryshme (siç është një TV ose DVD/Blu-ray player) për të parë nëse gumëzhima ndodh ende. Nëse nuk ndodh, kjo mund të tregojë një problem me pajisjen burimore origjinale. Përdorni një metodë lidhjeje të ndryshme (për shembull, provoni Optical në vend të AUX) midis soundbar-it dhe pajisjes burimore për t'u siguruar që foletë në të dyja pajisjet të funksionojnë ende. Sigurohuni që kablloja audio që po përdorni të mos jetë e dëmtuar ose e prishur. Provoni të përdorni një tjetër.
Mund të dëgjoj tingull nga TV-ja ime dhe soundbar-i im.	Fikni ose heshtni altoparlantët e brendshëm të TV-së tuaj. Referojuni manualit të TV-së për udhëzime.
Telekomanda e TV-së time nuk kontrollon volumin e soundbar-it tim.	Në shumicën e rasteve, telekomanda e TV-së tuaj nuk do të kontrollojë soundbar-in tuaj.
Nuk ka tingull ose volum i ulët në modalitetin Bluetooth.	Sigurohuni që pajisja juaj Bluetooth të jetë e ndezur, Bluetooth të jetë i ndezur dhe "NS-SB515" të jetë zgjedhur. Rritni volumin në soundbar-in tuaj. Rritni volumin në pajisjen tuaj Bluetooth. Sigurohuni që pajisja juaj Bluetooth të mos jetë në heshtje. Sigurohuni që po luani muzikë nga pajisja juaj Bluetooth. Sigurohuni që keni zgjedhur burimin Bluetooth në soundbar-in tuaj. Sigurohuni që soundbar-i juaj të mos jetë i çiftuar me një pajisje tjetër Bluetooth. Sigurohuni që pajisja juaj Bluetooth të mos jetë e çiftuar me një altoparlant tjetër Bluetooth.
Nuk mund të vendos lidhje Bluetooth.	Shkurtoni distancën midis soundbar-it tuaj dhe pajisjes tuaj Bluetooth. Fikni pajisjet tuaja, pastaj ndizni ato. Ri-çiftoni soundbar-in tuaj dhe pajisjen tuaj Bluetooth. Sigurohuni që soundbar-i juaj të mos jetë i çiftuar me një pajisje tjetër Bluetooth. Sigurohuni që soundbar-i juaj dhe pajisja Bluetooth të jenë të dyja në modalitetin e çiftimit. Sigurohuni që pajisja juaj Bluetooth të mos jetë e lidhur me ndonjë pajisje tjetër. Sigurohuni që keni zgjedhur "NS-SB515" në pajisjen tuaj Bluetooth.
Pajisja ime Bluetooth vazhdon të shkëputet.	Shkurtoni distancën midis soundbar-it tuaj dhe pajisjes tuaj Bluetooth. Nëse bateria në pajisjen tuaj Bluetooth është e ulët, rikarikoni baterinë.
"NS-SB515" nuk shfaqet në pajisjen time Bluetooth.	Shkurtoni distancën midis soundbar-it tuaj dhe pajisjes tuaj Bluetooth. Vendoseni soundbar-in tuaj në modalitetin e çiftimit, pastaj rifreskoni listën tuaj të pajisjeve Bluetooth. Për më shumë informacion, shihni dokumentacionin që erdhi me pajisjen tuaj Bluetooth. Sigurohuni që pajisja juaj Bluetooth të jetë e dukshme për pajisjet e tjera. Për më shumë informacion, shihni dokumentacionin që erdhi me pajisjen tuaj Bluetooth.
Subwoofer-i pa tela nuk është i lidhur.	Subwoofer-i pa tela është vendosur në fabrikë në mënyrë që soundbar-i dhe subwoofer-i të lidhen automatikisht kur soundbar-i ndizet. Megjithatë, nëse treguesi i lidhjes nuk ndizet kur soundbar-i dhe subwoofer-i janë të dy të ndezur ose nëse soundbar-i juaj është servisuar kohët e fundit, atëherë duhet të ndiqni procedurën për të vendosur ID-në dhe lidhjen. Hiqni çdo pengesë midis soundbar-it dhe subwoofer-it. Duke përdorur një objekt të vogël të mprehtë (kapëse letrash), shtypni butonin PAIR në subwoofer derisa drita LINK LED të pulsojë blu. Duke përdorur një objekt të vogël të mprehtë (kapëse letrash), shtypni butonin PAIR në soundbar derisa drita LINK LED të ndizet blu fikse. Subwoofer-i pa tela është i lidhur me soundbar-in.

SPECIFIKIMET

Dizajnet dhe specifikimet mund të ndryshojnë pa paralajmërim.

Përmasat (afërsisht)	Soundbar: 37.1 × 3.5 G × 2.5 in. (94.3 × 9.0 × 6.5 cm) Subwoofer: 11.9 L × 12.4 G × 8.1 in. (30.2 × 31.6 × 20.5 cm)
Pesha	Soundbar: 4.0 lbs. (1.8 kg) Subwoofer: 7.7 lbs. (3.5 kg)
Dalja e energjisë	60 W gjithsej: kanali i majtë dhe i djathtë 15 W, subwoofer 30 W, 1% THD
Përgjigja e frekuencës	150 Hz ~ 15 kHz

GARANCIA E KUFIZUAR NJË-VJEÇARE

Vizitoni www.insigniaproducts.com për detaje.

KONTAKTONI INSIGNIA

Për shërbimin ndaj klientit, telefononi 1-877-467-4289 (SHBA dhe Kanada) ose 01-800-926-3000 (Meksikë) www.insigniaproducts.com

INSIGNIA është një markë tregtare e Best Buy dhe kompanive të saj të lidhura.
Shpërndarë nga Best Buy Purchasing, LLC
©2015 Best Buy. Të gjitha të drejtat e rezervuara.
