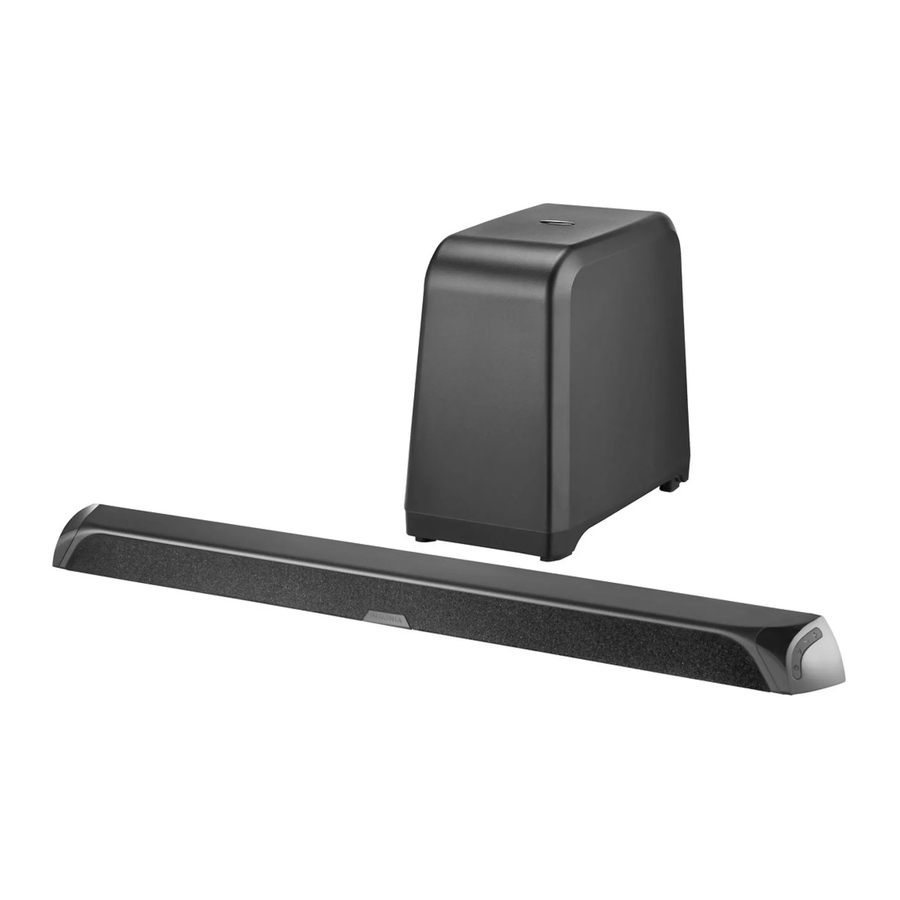

Insignia NS-SB515 - Vodnik za hitro nastavitev zvočne vrstice z brezžičnim nizkotoncem

Vsebina

VSEBINA PAKETA

LASTNOSTI

LASTNOSTI

# ARTIKEL OPIS
1 LED indikator Prikaže, kdaj so bile spremenjene nastavitve na zvočni vrstici.
2 Nosilci za obešanje Uporabite za obešanje zvočne vrstice na steno.
3 Gumb za seznanjanje Uporabite za seznanjanje zvočne vrstice z nizkotoncem, če se ob vklopu ne poveže samodejno.
4 DC IN priključek Priključite AC adapter na ta priključek za napajanje zvočne vrstice.
5 VIR 1: OPTICAL priključek Če ima TV ali druga naprava z zvočnim virom priključek Optical Out, priključite digitalni optični kabel na napravo z virom in ta priključek.
6 VIR 2: RCA (R in L) priključki Če ima TV ali druga naprava z zvočnim virom priključke RCA Out, priključite RCA kable na napravo z virom in te priključke.
7 +/– Pritisnite za povečanje ali zmanjšanje glasnosti.
8 (source) gumb (vir) Pritiskajte večkrat za preklapljanje med razpoložljivimi zvočnimi viri:
  • Vir 1 - Optical (optični)
  • Vir 2 - RCA
  • Bluetooth
9 (power) gumb (napajanje) Pritisnite za vklop zvočne vrstice. Ponovno pritisnite, da preklopite zvočno vrstico v stanje pripravljenosti.
10 (power) gumb (napajanje) Pritisnite za vklop zvočne vrstice. Ponovno pritisnite, da preklopite zvočno vrstico v stanje pripravljenosti.
11 SOURCE - OPTICAL Pritisnite za izbiro digitalnega optičnega zvočnega vira za vašo zvočno vrstico.
12 SOURCE - RCA Pritisnite za izbiro RCA zvočnega vira za vašo zvočno vrstico.
13 SOURCE - (Bluetooth) Pritisnite za izbiro Bluetooth zvočnega vira za vašo zvočno vrstico.
14 SUB / SUB Pritisnite za nastavitev glasnosti brezžičnega nizkotonca.
15 (Mute) (Utišaj) Pritisnite za utišanje zvoka iz zvočne vrstice. Ponovno pritisnite za obnovitev zvoka.
16 DSP gumbi Pritisnite Standard za izbiro standardnega načina obdelave digitalnega signala (DSP) (Standard Digital Signal Processor (DSP)).
Pritisnite Theater za izbiro načina obdelave digitalnega signala (DSP) za kino (Theater Digital Signal Processor (DSP)).
Pritisnite News za izbiro načina obdelave digitalnega signala (DSP) za novice (News Digital Signal Processor (DSP)).
17 VOL / Pritisnite za nastavitev glasnosti vaše zvočne vrstice.

PRIKLJUČITE ZVOČNO VRSTICO

Poglejte na zadnjo stran vaše izvorne naprave, kot je TV, DVD/Blu-ray predvajalnik ali kabelski sprejemnik, da prepoznate vaše avdio izhodne priključke (audio OUT ports). Izberite eno od spodnjih možnosti povezave, ki ustreza vašemu avdio viru. Lahko priključite več naprav in po potrebi preklapljate vir zvoka.


Izklopite ali izključite vse naprave med izvajanjem povezav.

OPOMBA: Če nameščate zvočno vrstico na steno, morate uporabiti priložene pravokotne kabelske priključke za RCA kabelske povezave.

KAKOVOST ZVOKA VRSTA PRIKLJUČKA (na izvorni napravi) KABEL
NAJBOLJŠA Digitalni optični kabel (ni priložen)
DOBRA 3,5 mm avdio kabel (priložen adapter)
DOBRA RCA avdio kabel (priložen)
  • IZBERITE ENO -

Digitalna optična povezava

(NAJBOLJŠA)

  1. Priključite en konec digitalnega optičnega kabla (ni priložen) na vašo zvočno vrstico. Priključite drugi konec v priključek Digital Optical Output na vaši napravi z avdio virom.
  2. Spremenite avdio izhod naprave v format 'PCM' (običajno se nahaja v nastavitvah zvoka). Za več informacij si oglejte dokumentacijo, ki je priložena vaši napravi z avdio virom.
  3. Pojdite na korak 2, Priključite AC adapter.
    Povežite zvočno vrstico - Digitalna optična povezava
  • ALI -

3,5 mm povezava

(DOBRA)

  1. Priključite pravokotne priključke RCA avdio kabla na vašo zvočno vrstico.
  2. Priključite druge konce kablov na RCA na 3,5 mm adapter, nato priključite drugi konec na slušalke ali AUX Output na vaši napravi z avdio virom.
  3. Pojdite na korak 2, Priključite AC adapter.
    Povežite zvočno vrstico - 3,5 mm povezava

OPOMBA: Prepričajte se, da se konci kablov ujemajo z barvo priključkov.

  • ALI -

RCA povezava

(DOBRA)

  1. Priključite pravokotne priključke RCA avdio kabla na vašo zvočno vrstico.
  2. Priključite drugi konec RCA avdio kabla v priključke Audio Output na vaši napravi z avdio virom.
  3. Pojdite na korak 2, Priključite AC adapter.
    Povežite zvočno vrstico - RCA povezava

OPOMBA: Prepričajte se, da se konci kablov ujemajo z barvo priključkov.

PRIKLJUČITE AC ADAPTER

PREVIDNOSTNI UKREPI:

  • Prepričajte se, da se električna vtičnica ujema z vhodnimi zahtevami AC adapterja 100-240 V, 50/60 Hz pred priključitvijo.
  • Uporabljajte samo priložen AC adapter.
  • Priključite AC adapter šele, ko so vse druge povezave že vzpostavljene.
  1. Priključite AC adapter na DC IN priključek na zadnji strani zvočne vrstice.
  2. Priključite drugi konec AC adapterja v električno vtičnico ali prenapetostno zaščito.
    PRIKLJUČITEV AC ADAPTERJA

PRIKLJUČITE NIZKOTONEC

Za priključitev nizkotonca priključite napajalni kabel.
Nizkotonec prejema brezžični avdio signal iz zvočne vrstice.
PRIKLJUČITEV NIZKOTONCA

Opomba: Če se vaš nizkotonec ne poveže samodejno, glejte "Odpravljanje težav".

POVEZAVA VAŠE ZVOČNE VRSTICE Z UPORABO BLUETOOTH

(IZBIRNO)

Seznanjanje vaših naprav

  1. Vklopite vašo zvočno vrstico.
  2. Postavite vašo Bluetooth napravo znotraj 10 m (30 ft.) od vaše zvočne vrstice.
  3. Izberite Bluetooth kot vhodni vir s pritiskom na gumb (Bluetooth) na daljinskem upravljalniku ali gumb (source) (vir) na zvočni vrstici. Modri indikator Bluetooth na zvočni vrstici počasi utripa.
  4. Pomaknite se do nastavitev Bluetooth vaše naprave, vklopite Bluetooth, nato poiščite razpoložljive naprave. Za dodatne informacije o seznanjanju vaše naprave si oglejte dokumentacijo vaše naprave.
  5. Na vaši Bluetooth napravi izberite "NS-SB515" s seznama naprav. Ponovite korak 2, če "NS-SB515" ni prikazan.
  6. Če je zahtevana koda PIN, vnesite "0000".
  7. Ko je seznanjanje končano, indikator Bluetooth na vrhu vaše zvočne vrstice sveti modro.

OPOMBE:

  • Nekatere naprave, kot je iPhone, se povežejo takoj po seznanjanju, druge naprave, kot so prenosni računalniki, vas lahko vprašajo, ali se želite povezati. V tem primeru indikator Bluetooth še naprej utripa, dokler se ne vzpostavi povezava.
  • Ko vklopite vašo zvočno vrstico, se samodejno poveže z zadnjo povezano napravo, če je ta naprava v dosegu. Za povezavo z drugo seznanjeno napravo morate izklopiti Bluetooth ali prekiniti seznanjanje s trenutno seznanjeno napravo in se ročno povezati z drugo seznanjeno napravo.
  • Ko prejmete klic med predvajanjem glasbe prek telefona, se glasba samodejno ustavi.
  • Ko se klic konča, se lahko trenutna skladba nadaljuje s predvajanjem, odvisno od nastavitve vašega telefona.

Prekinitev povezave vaših naprav

  • Izklopite funkcijo Bluetooth na vaši napravi.

OPOMBA: Za več informacij o uporabi Bluetooth si oglejte Navodila za uporabo.

NAMESTITEV ZVOČNE VRSTICE IN SUBWOOFERJA

Zvočno vrstico lahko namestite na steno.
NAMESTITEV ZVOČNE VRSTICE/SUBWOOFERJA - Montaža na steno

  • ALI -

Zvočno vrstico lahko postavite na ravno površino.
NAMESTITEV ZVOČNE VRSTICE/SUBWOOFERJA - ravna površina

*Ker nizkofrekvenčni zvok ni usmerjen, lahko subwoofer postavite kamor koli v prostoru.

UPORABA ZVOČNE VRSTICE

Uporaba daljinskega upravljalnika

  1. Odstranite plastični jeziček iz prostora za baterije, preden prvič uporabite daljinski upravljalnik.
  2. Usmerite daljinski upravljalnik neposredno v IR-senzor na sprednji strani zvočne vrstice. Biti morate približno 23 ft. (7 m) od zvočne vrstice.

Poslušanje zvočne vrstice

  1. Pritisnite gumb (Power) (vklop), da vklopite zvočno vrstico. Indikator napajanja zasveti modro (Bluetooth vir) ali zeleno (RCA/Optical vir).
  2. Vklopite napravo z zvočnim virom, ki je priključena na zvočno vrstico, in začnite predvajanje.
  3. Večkrat pritisnite gumb na zvočni vrstici, da izberete zvočni vir, ali pritisnite izbrani gumb vira na daljinskem upravljalniku.
    OPOMBA: Če uporabljate povezavo OPTICAL (optična), morate spremeniti nastavitev zvočnega izhoda naprave v format "PCM". Za dodatne informacije si oglejte priročnik, ki ste ga prejeli z izhodno napravo.
  4. Prilagodite glasnost na zvočni vrstici ali zvočni napravi na udobno raven.

    Neprekinjena uporaba zvoka pri visoki glasnosti lahko trajno poškoduje vaš sluh.
  5. Ponovno pritisnite gumb (Power) (vklop), da izklopite zvočno vrstico. Indikator stanja pripravljenosti sveti rdeče.
BARVA LED DEJANJE OPIS
Rdeča Stalna
  • Stanje pripravljenosti/izklop (ostane v stanju pripravljenosti)
Utripa
  • Izklop zvoka (ni odvisno od vira)
Zelena Sveti 10 sekund IZBRAN VIR RCA ALI OPTICAL (OPTIČNI)
  • Vklop
Sveti tri sekunde
  • Dosežena je najvišja ali najnižja raven glasnosti
Utripa in se nato izklopi
  • RCA/Optical (optični) priključen
  • Glasnost zvočne vrstice navzgor/navzdol
  • Glasnost subwooferja navzgor/navzdol
Modra
 Sveti 10 sekund IZBRAN VIR BLUETOOTH
  • Vklop
Sveti tri sekunde
  • Dosežena je najvišja ali najnižja raven glasnosti
Utripa in se nato izklopi
  • Bluetooth povezan
  • Glasnost zvočne vrstice navzgor/navzdol
  • Glasnost subwooferja navzgor/navzdol
Utripa
  • Bluetooth v načinu seznanjanja
Vijolična Utripa in se nato izklopi
  • Izbran standardni, gledališki ali novičarski način DSP
    (ni odvisno od vira)

ODPRAVLJANJE TEŽAV

Preden pokličete servis, preverite ta seznam za možno rešitev težav: 1-877-467-4289 (ZDA in Kanada) ali 01-800-926-3000 (Mehika)
Preverite tudi spletna pogosta vprašanja na www.insigniaproducts.com.

TEŽAVA MOŽNE REŠITVE
Napajanje se ne vklopi.
  • Prepričajte se, da je napajalnik izmeničnega toka varno priključen v električno vtičnico in zvočno vrstico.
Daljinski upravljalnik ne deluje.
  • Odstranite vse ovire med daljinskim upravljalnikom in IR-senzorjem na zvočni vrstici.
  • Baterija daljinskega upravljalnika je morda izpraznjena, jo zamenjajte.
  • Premaknite se bližje zvočni vrstici. Daljinski upravljalnik je učinkovit do približno 23 ft. (7 m).
Iz zvočne vrstice se ne sliši zvok ali pa je zvok zelo nizke ravni.
  • Prepričajte se, da ste povezani z zvočnim izhodnim priključkom na viru zvoka. Vrata ne bodo oddajala zvoka, če so VHOD.
  • Prepričajte se, da je raven glasnosti zvočne vrstice nastavljena na ustrezno raven.
  • Če uporabljate Bluetooth, povečajte glasnost na napravi Bluetooth.
  • Prepričajte se, da glasnost ni izklopljena. Pritisnite gumb (izklop zvoka) na daljinskem upravljalniku, da obnovite zvočni izhod.
  • Prepričajte se, da je izbran pravi zvočni vir. Večkrat pritisnite gumb , da preklopite na pravi zvočni vir.
  • Prepričajte se, da je napajanje vklopljeno in da so vse povezave varne.
  • Če uporabljate priključek AUX 3,5 mm, se prepričajte, da je glasnost na viru zvoka povečana.
  • Če uporabljate povezavo OPTICAL (optična), se prepričajte, da je zvočni vir naprave nastavljen na format "PCM". Za dodatne informacije si oglejte dokumentacijo, ki ste jo prejeli z napravo z zvočnim virom (na primer TV ali DVD/Blu-ray predvajalnik).
  • Prepričajte se, da zvočni kabel, ki ga uporabljate, ni poškodovan ali pretrgan. Poskusite uporabiti drugega.
Vaša zvočna vrstica ne deluje pravilno.
  • Izključite napajalnik izmeničnega toka iz stenske vtičnice in ga po 30 sekundah poskusite ponovno priključiti.
  • Če uporabljate povezavo OPTICAL (optična), se prepričajte, da je zvočni vir naprave nastavljen na format "PCM". Za dodatne informacije si oglejte dokumentacijo, ki ste jo prejeli z napravo z zvočnim virom (na primer TV ali DVD/Blu-ray predvajalnik).
  • Prepričajte se, da zvočni kabel, ki ga uporabljate, ni poškodovan ali pretrgan. Poskusite uporabiti drugega.
Zvok se prekinja ali brni.
  • Prepričajte se, da ste povezani z zvočnim izhodnim priključkom na viru zvoka. Vrata ne bodo oddajala zvoka, če so VHOD.
  • Prepričajte se, da so vse povezave varne in da kabli niso pretrgani ali poškodovani.
  • Če uporabljate povezavo OPTICAL (optična), se prepričajte, da je zvočni vir naprave nastavljen na format "PCM". Za dodatne informacije si oglejte dokumentacijo, ki ste jo prejeli z napravo z zvočnim virom (na primer TV ali DVD/Blu-ray predvajalnik itd.).
  • Povežite se z drugo napravo z virom (na primer TV ali DVD/Blu-ray predvajalnik), da preverite, ali se brnenje še vedno pojavlja. Če se ne, to lahko kaže na težavo z izvirno napravo z virom.
  • Uporabite drugačen način povezave (na primer poskusite Optical (optični) namesto AUX) med zvočno vrstico in napravo z virom, da se prepričate, da priključki na obeh napravah še vedno delujejo.
  • Prepričajte se, da zvočni kabel, ki ga uporabljate, ni poškodovan ali pretrgan. Poskusite uporabiti drugega.
Slišim zvok iz televizorja in zvočne vrstice.
  • Izklopite ali utišajte notranje zvočnike televizorja. Za navodila si oglejte priročnik za televizor.
Daljinski upravljalnik televizorja ne nadzoruje glasnosti zvočne vrstice.
  • V večini primerov daljinski upravljalnik televizorja ne bo nadzoroval vaše zvočne vrstice.
Ni zvoka ali nizka glasnost v načinu Bluetooth.
  • Prepričajte se, da je vaša naprava Bluetooth vklopljena, Bluetooth je vklopljen in je izbran "NS-SB515".
  • Povečajte glasnost na zvočni vrstici.
  • Povečajte glasnost na napravi Bluetooth.
  • Prepričajte se, da vaša naprava Bluetooth ni utišana.
  • Prepričajte se, da predvajate glasbo iz naprave Bluetooth.
  • Prepričajte se, da ste na zvočni vrstici izbrali vir Bluetooth.
  • Prepričajte se, da vaša zvočna vrstica ni seznanjena z drugo napravo Bluetooth.
  • Prepričajte se, da vaša naprava Bluetooth ni seznanjena z drugim zvočnikom Bluetooth.
Ne morem vzpostaviti povezave Bluetooth.
  • Skrajšajte razdaljo med zvočno vrstico in napravo Bluetooth.
  • Izklopite in nato vklopite naprave. Ponovno seznanite zvočno vrstico in napravo Bluetooth.
  • Prepričajte se, da vaša zvočna vrstica ni seznanjena z drugo napravo Bluetooth.
  • Prepričajte se, da sta zvočna vrstica in naprava Bluetooth v načinu seznanjanja.
  • Prepričajte se, da vaša naprava Bluetooth ni povezana z nobeno drugo napravo.
  • Prepričajte se, da ste na napravi Bluetooth izbrali "NS-SB515".
Moja naprava Bluetooth se nenehno odklaplja.
  • Skrajšajte razdaljo med zvočno vrstico in napravo Bluetooth.
  • Če je baterija na napravi Bluetooth skoraj prazna, jo napolnite.
"NS-SB515" se ne prikaže na moji napravi Bluetooth.
  • Skrajšajte razdaljo med zvočno vrstico in napravo Bluetooth.
  • Preklopite zvočno vrstico v način seznanjanja in nato osvežite seznam naprav Bluetooth. Za več informacij si oglejte dokumentacijo, ki ste jo prejeli z napravo Bluetooth.
  • Prepričajte se, da je vaša naprava Bluetooth vidna drugim napravam. Za več informacij si oglejte dokumentacijo, ki ste jo prejeli z napravo Bluetooth.
Brezžični subwoofer ni povezan.
  • Brezžični subwoofer je nastavljen v tovarni, tako da bi se morala zvočna vrstica in subwoofer samodejno povezati, ko je zvočna vrstica vklopljena. Če pa indikator povezave ne zasveti, ko sta zvočna vrstica in subwoofer vklopljena, ali če je bila vaša zvočna vrstica nedavno servisirana, morate slediti postopku za nastavitev ID-ja in povezave.
  1. Odstranite vse ovire med zvočno vrstico in subwooferjem.
  2. Z majhnim koničastim predmetom (sponka za papir) pritisnite gumb PAIR (seznani) na subwooferju, dokler lučka LINK LED ne začne utripati modro.
  3. Z majhnim koničastim predmetom (sponka za papir) pritisnite gumb PAIR (seznani) na zvočni vrstici, dokler lučka LINK LED ne zasveti modro.
    Brezžični subwoofer je povezan z zvočno vrstico.

SPECIFIKACIJE

Oblike in specifikacije se lahko spremenijo brez predhodnega obvestila.

Dimenzije (pribl.) Zvočna vrstica: 37,1 × 3,5 Š × 2,5 in. (94,3 × 9,0 × 6,5 cm)
Subwoofer: 11,9 V × 12,4 Š × 8,1 in. (30,2 × 31,6 × 20,5 cm)
Teža Zvočna vrstica: 4,0 lbs. (1,8 kg)
Subwoofer: 7,7 lbs. (3,5 kg)
Izhodna moč Skupaj 60 W: levi in desni kanal 15 W, subwoofer 30 W, 1 % THD
Frekvenčni odziv 150 Hz ~ 15 kHz

ENoletna OMEJENA GARANCIJA

Obiščite www.insigniaproducts.com za podrobnosti.

KONTAKT INSIGNIA

Za pomoč strankam pokličite 1-877-467-4289 (ZDA in Kanada) ali 01-800-926-3000 (Mehika) www.insigniaproducts.com

INSIGNIA je blagovna znamka družbe Best Buy in njenih povezanih podjetij.
Distribuira Best Buy Purchasing, LLC
©2015 Best Buy. Vse pravice pridržane.

Reference

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Insignia NS-SB515 - Vodnik za hitro nastavitev zvočne vrstice z brezžičnim nizkotoncem

Razpoložljivi jeziki

Povezana navodila za INSIGNIA NS-SB515

Kazalo vsebine
