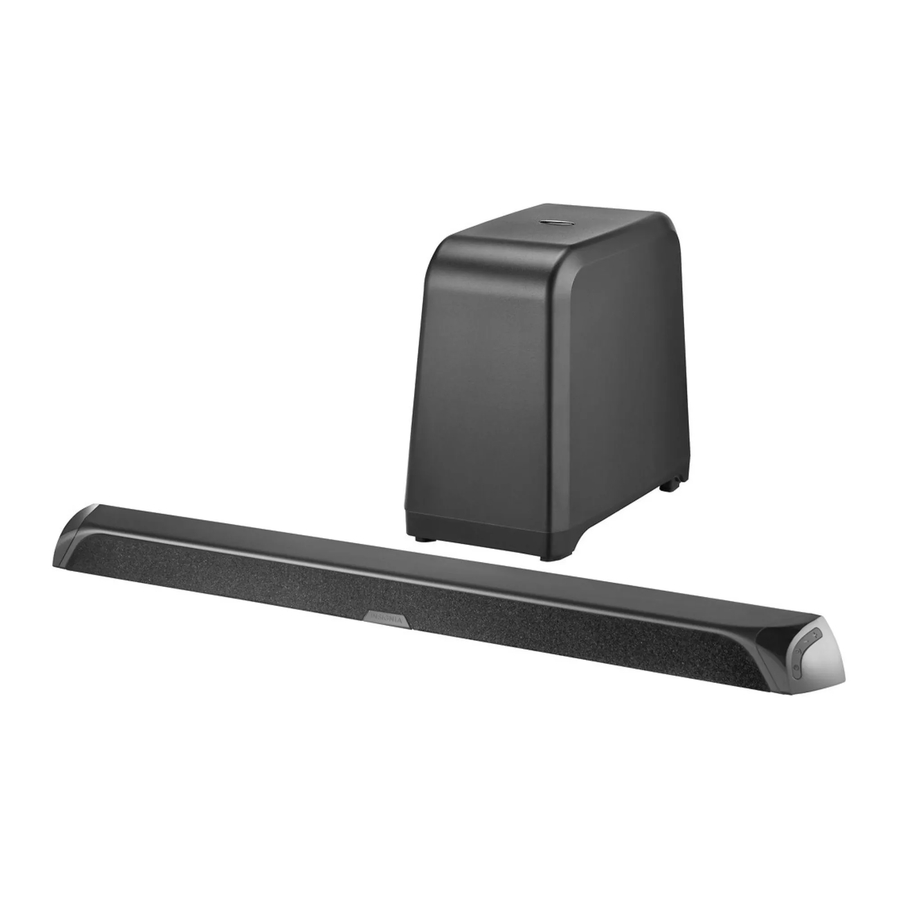

Insignia NS-SB515 - Soundbar langattomalla subwooferilla - pika-asennusopas

Sisältö

PAKKAUKSEN SISÄLTÖ

OMINAISUUDET

OMINAISUUDET

# TUOTE KUVAUS
1 LED-merkkivalo Ilmaisee, kun soundbarin asetuksia muutetaan.
2 Ripustusraudat Käytetään soundbarin ripustamiseen seinälle.
3 Pariliitospainike Käytetään soundbarin ja subwooferin pariliitoksen muodostamiseen, jos ne eivät yhdisty automaattisesti käynnistettäessä.
4 DC IN -liitäntä Liitä verkkolaite tähän liitäntään soundbarin virran syöttämiseksi.
5 LÄHDE 1: OPTICAL (optinen) -liitäntä Jos televisiossa tai muussa äänilähteen laitteessa on Optical Out (optinen ulostulo) -liitäntä, liitä digitaalinen optinen kaapeli lähdelaitteeseen ja tähän liitäntään.
6 LÄHDE 2: RCA (R ja L) -liitännät Jos televisiossa tai muussa äänilähteen laitteessa on RCA Out (RCA-ulostulo) -liitännät, liitä RCA-kaapelit lähdelaitteeseen ja näihin liitäntöihin.
7 +/– Paina lisätäksesi tai vähentääksesi äänenvoimakkuutta.
8 (lähde) -painike Paina toistuvasti selataksesi käytettävissä olevia äänilähteitä:
  • Lähde 1 - Optinen
  • Lähde 2 - RCA
  • Bluetooth
9 (virta) -painike Paina kytkeäksesi soundbarin päälle. Paina uudelleen asettaaksesi soundbarin valmiustilaan.
10 (virta) -painike Paina kytkeäksesi soundbarin päälle. Paina uudelleen asettaaksesi soundbarin valmiustilaan.
11 SOURCE - OPTICAL (LÄHDE - OPTINEN) Paina valitaksesi digitaalisen optisen äänilähteen soundbarillesi.
12 SOURCE - RCA (LÄHDE - RCA) Paina valitaksesi RCA-äänilähteen soundbarillesi.
13 SOURCE - (Bluetooth) Paina valitaksesi Bluetooth-äänilähteen soundbarillesi.
14 SUB / SUB Paina säätääksesi langattoman subwooferin äänenvoimakkuutta.
15 (Mykistys) Paina mykistääksesi äänen soundbarista. Paina uudelleen palauttaaksesi äänen.
16 DSP-painikkeet Paina Standard (Vakio) valitaksesi Standard Digital Signal Processor (DSP) (Vakio digitaalinen signaaliprosessori (DSP)) -äänitilan.
Paina Theater (Teatteri) valitaksesi Theater Digital Signal Processor (DSP) (Teatteri digitaalinen signaaliprosessori (DSP)) -äänitilan.
Paina News (Uutiset) valitaksesi News Digital Signal Processor (DSP) (Uutiset digitaalinen signaaliprosessori (DSP)) -äänitilan.
17 VOL / Paina säätääksesi soundbarin äänenvoimakkuutta.

KYTKE SOUNDBAR

Katso lähdelaitteesi, kuten television, DVD-/Blu-ray-soittimen tai kaapeliboksin takaosaa tunnistaaksesi äänen ulostuloportit (audio OUT). Valitse yksi alla olevista liitäntävaihtoehdoista, joka sopii äänilähteeseesi. Voit liittää useita laitteita ja vaihtaa äänilähdettä tarpeen mukaan.


Kytke pois päältä tai irrota kaikki laitteet pistorasiasta liitäntöjä tehdessäsi.

HUOMAUTUS: Jos asennat soundbarin seinälle, sinun on käytettävä mukana toimitettuja suorakulmaisia kaapeliliittimiä RCA-kaapeliliitännöille.

ÄÄNENLAATU LIITÄNTÄTYYPPI (lähdelaitteessa) KAAPELI
PARAS Digitaalinen optinen kaapeli (ei sisälly toimitukseen)
HYVÄ 3,5 mm:n audiokaapeli (sovitin sisältyy toimitukseen)
HYVÄ RCA-audiokaapeli (sisältyy toimitukseen)
  • VALITSE YKSI -

Digitaalinen optinen liitäntä

(PARAS)

  1. Liitä digitaalisen optisen kaapelin (ei sisälly toimitukseen) toinen pää soundbariin. Liitä toinen pää äänilähteen laitteesi Digital Optical Output (digitaalinen optinen ulostulo) -porttiin.
  2. Vaihda laitteen äänilähtö 'PCM'-muotoon (löytyy yleensä ääniasetuksista). Katso lisätietoja äänilähteen laitteesi mukana tulleista ohjeista.
  3. Siirry vaiheeseen 2, Kytke verkkolaite.
    Kytke soundbar - Digitaalinen optinen liitäntä
  • TAI -

3,5 mm:n liitäntä

(HYVÄ)

  1. Liitä RCA-audiokaapelin suorakulmaiset liittimet soundbariin.
  2. Liitä kaapeleiden toiset päät RCA-3,5 mm:n sovittimeen ja liitä sitten toinen pää äänilähteen laitteesi kuuloke- tai AUX Output (AUX-ulostulo) -liitäntään.
  3. Siirry vaiheeseen 2, Kytke verkkolaite.
    Kytke soundbar - 3,5 mm:n liitäntä

HUOMAUTUS: Varmista, että kaapelin päät vastaavat porttien väriä.

  • TAI -

RCA-liitäntä

(HYVÄ)

  1. Liitä RCA-audiokaapelin suorakulmaiset liittimet soundbariin.
  2. Liitä RCA-audiokaapelin toinen pää äänilähteen laitteesi Audio Output (Äänen ulostulo) -portteihin.
  3. Siirry vaiheeseen 2, Kytke verkkolaite.
    Kytke soundbar - RCA-liitäntä

HUOMAUTUS: Varmista, että kaapelin päät vastaavat porttien väriä.

KYTKE VERKKOLAITE

VAROITUKSET:

  • Varmista ennen liittämistä, että pistorasia vastaa verkkolaitteen tulovaatimuksia 100–240 V, 50/60 Hz.
  • Käytä vain mukana toimitettua verkkolaitetta.
  • Kytke verkkolaite pistorasiaan vasta, kun kaikki muut liitännät on tehty.
  1. Liitä verkkolaite soundbarin takana olevaan DC IN -liitäntään.
  2. Liitä verkkolaitteen toinen pää pistorasiaan tai ylijännitesuojaan.
    VERKKOLAITTEEN KYTKEMINEN

KYTKE SUBWOOFER

Kytke subwoofer liittämällä virtajohto.
Subwoofer vastaanottaa langattoman äänisignaalin soundbarista.
SUBWOOFERIN KYTKEMINEN

Huomautus: Jos subwoofer ei yhdisty automaattisesti, katso "Vianmääritys".

SOUNDBARIN YHDISTÄMINEN BLUETOOTHIN AVULLA

(VALINNAINEN)

Laitteiden pariliitos

  1. Kytke soundbar päälle.
  2. Aseta Bluetooth-laite 10 metrin (30 jalan) säteelle soundbarista.
  3. Valitse Bluetooth tulolähteeksi painamalla kaukosäätimen (Bluetooth) -painiketta tai soundbarin (lähde) -painiketta. Soundbarin sininen Bluetooth-merkkivalo vilkkuu hitaasti.
  4. Siirry laitteesi Bluetooth-asetuksiin, kytke Bluetooth päälle ja etsi sitten käytettävissä olevia laitteita. Katso lisätietoja laitteen pariliitoksesta laitteiden ohjeista.
  5. Valitse Bluetooth-laitteellasi "NS-SB515" laiteluettelosta. Toista vaihe 2, jos "NS-SB515" ei näy.
  6. Jos PIN-koodia pyydetään, kirjoita "0000".
  7. Kun pariliitos on valmis, soundbarin päällä oleva Bluetooth-merkkivalo palaa tasaisen sinisenä.

HUOMAUTUKSIA:

  • Jotkin laitteet, kuten iPhone, yhdistävät heti pariliitoksen muodostamisen jälkeen, kun taas toiset laitteet, kuten kannettavat tietokoneet, voivat kysyä, haluatko muodostaa yhteyden. Tässä tapauksessa Bluetooth-merkkivalo jatkaa vilkkumista, kunnes yhteys on muodostettu.
  • Kun kytket soundbarin päälle, se muodostaa automaattisesti yhteyden viimeksi yhdistettyyn laitteeseen, jos laite on kantaman sisällä. Jos haluat muodostaa yhteyden toiseen pariliitettyyn laitteeseen, sinun on kytkettävä Bluetooth pois päältä tai poistettava pariliitos nykyisestä pariliitetystä laitteesta ja muodostettava yhteys manuaalisesti toiseen pariliitettyyn laitteeseen.
  • Kun puhelu vastaanotetaan musiikin toiston aikana puhelimen kautta, musiikki pysähtyy automaattisesti.
  • Kun puhelu päättyy, nykyinen kappale voi jatkaa toistoa puhelimen asetuksista riippuen.

Laitteiden irrottaminen

  • Kytke Bluetooth-toiminto pois päältä laitteestasi.

HUOMAUTUS: Lisätietoja Bluetoothin käytöstä on käyttöoppaassa.

SOUNDBARIN JA SUBWOOFERIN SIJOITTAMINEN

Soundbar voidaan asentaa seinälle.
SOUNDBARIN/SUBWOOFERIN SIJOITTAMINEN - Seinäasennus

  • TAI -

Soundbar voidaan asettaa tasaiselle pinnalle.
SOUNDBARIN/SUBWOOFERIN SIJOITTAMINEN - tasainen pinta

*Koska matalataajuuksinen ääni on suuntaamaton, subwoofer voidaan sijoittaa mihin tahansa huoneessa.

SOUNDBARIN KÄYTTÖ

Kaukosäätimen käyttö

  1. Poista muoviliuska paristokotelosta ennen kaukosäätimen ensimmäistä käyttökertaa.
  2. Suuntaa kaukosäädin suoraan soundbarin etuosassa olevaan IR-anturiin. Sinun on oltava noin 7 metrin (23 jalan) etäisyydellä soundbarista.

Soundbarin kuuntelu

  1. Paina (Virta) -painiketta kytkeäksesi soundbarin päälle. Virran merkkivalo muuttuu siniseksi (Bluetooth-lähde) tai vihreäksi (RCA/Optinen lähde).
  2. Kytke päälle soundbariin liitetty äänilähdelaite ja aloita toisto.
  3. Paina -painiketta soundbarissa toistuvasti valitaksesi äänilähteen tai paina valittua lähdepainiketta kaukosäätimessä.
    HUOMAUTUS: Jos käytät OPTISTA liitäntää, sinun on muutettava laitteesi äänilähtöasetus "PCM"-muotoon. Katso lisätietoja lähtölaitteen mukana toimitetusta käyttöohjeesta.
  4. Säädä äänenvoimakkuus soundbarissa tai äänilaitteessa sopivalle tasolle.

    Jatkuva kovan äänenvoimakkuuden käyttö voi vahingoittaa kuuloasi pysyvästi.
  5. Paina (Virta) -painiketta uudelleen sammuttaaksesi soundbarin. Valmiustilan merkkivalo palaa punaisena.
LED-VÄRI TOIMINTO KUVAUS
Punainen Palaa jatkuvasti
  • Valmiustila/virta pois (pysyy päällä valmiustilassa)
Vilkkuu
  • Mykistys (ei riipu lähteestä)
Vihreä Palaa 10 sekuntia RCA- TAI OPTINEN LÄHDE VALITTU
  • Virta päälle
Palaa kolme sekuntia
  • Suurin tai pienin äänenvoimakkuustaso on saavutettu
Vilkkuu päälle ja sitten pois
  • RCA/Optinen liitetty
  • Soundbarin äänenvoimakkuus ylös/alas
  • Subwooferin äänenvoimakkuus ylös/alas
Sininen
 Palaa 10 sekuntia BLUETOOTH-LÄHDE VALITTU
  • Virta päälle
Palaa kolme sekuntia
  • Suurin tai pienin äänenvoimakkuustaso on saavutettu
Vilkkuu päälle ja sitten pois
  • Bluetooth yhdistetty
  • Soundbarin äänenvoimakkuus ylös/alas
  • Subwooferin äänenvoimakkuus ylös/alas
Vilkkuu
  • Bluetooth pariliitostilassa
Violetti Vilkkuu päälle ja sitten pois
  • Standardi, Teatteri tai Uutiset DSP-tila valittu
    (ei riipu lähteestä)

VIANMÄÄRITYS

Tarkista tämä luettelo mahdollisten vianmääritysratkaisujen varalta ennen kuin soitat huoltoon: 1-877-467-4289 (Yhdysvallat ja Kanada) tai 01-800-926-3000 (Meksiko)
Tarkista myös online-FAQ-osio osoitteessa www.insigniaproducts.com.

ONGELMA MAHDOLLISET RATKAISUT
Virta ei kytkeydy päälle.
  • Varmista, että AC-sovitin on kytketty kunnolla pistorasiaan ja soundbariin.
Kaukosäädin ei toimi.
  • Poista kaikki esteet kaukosäätimen ja soundbarin IR-anturin väliltä.
  • Kaukosäätimen paristo voi olla tyhjä, vaihda se.
  • Siirry lähemmäs soundbaria. Kaukosäädin toimii noin 7 metrin (23 jalan) etäisyydelle.
Soundbarista ei kuulu ääntä tai ääni on hyvin hiljainen.
  • Varmista, että olet liittänyt äänilähteesi audio OUT -liitäntään. Portti ei lähetä ääntä ulos, jos se on INPUT.
  • Varmista, että soundbarin äänenvoimakkuus on asetettu riittävälle tasolle.
  • Jos käytät Bluetoothia, lisää Bluetooth-laitteesi äänenvoimakkuutta.
  • Varmista, että äänenvoimakkuus ei ole mykistetty. Palauta äänen ulostulo painamalla kaukosäätimen (mykistys) -painiketta.
  • Varmista, että oikea äänilähde on valittu. Vaihda oikeaan äänilähteeseen painamalla toistuvasti -painiketta.
  • Varmista, että virta on päällä ja kaikki liitännät ovat kunnossa.
  • Jos käytät AUX 3,5 mm:n kaapeliliitäntää, varmista, että äänenvoimakkuus on lisätty äänilähteessäsi.
  • Jos käytät OPTISTA liitäntää, varmista, että lähdelaitteen äänilähde on asetettu "PCM"-muotoon. Katso lisätietoja äänilähteen (kuten TV:n tai DVD/Blu-ray-soittimen) mukana toimitetusta dokumentaatiosta.
  • Varmista, että käyttämäsi audiokaapeli ei ole vaurioitunut tai rikki. Kokeile toista kaapelia.
Soundbar ei toimi kunnolla.
  • Irrota AC-sovitin pistorasiasta ja yritä sitten kytkeä se uudelleen 30 sekunnin kuluttua.
  • Jos käytät OPTISTA liitäntää, varmista, että lähdelaitteen äänilähde on asetettu "PCM"-muotoon. Katso lisätietoja äänilähteen (kuten TV:n tai DVD/Blu-ray-soittimen) mukana toimitetusta dokumentaatiosta.
  • Varmista, että käyttämäsi audiokaapeli ei ole vaurioitunut tai rikki. Kokeile toista kaapelia.
Ääni pätkii tai surisee.
  • Varmista, että olet liittänyt äänilähteesi audio OUT -liitäntään. Portti ei lähetä ääntä ulos, jos se on INPUT.
  • Varmista, että kaikki liitännät ovat kunnossa ja kaapelit eivät ole rikki tai vaurioituneet.
  • Jos käytät OPTISTA liitäntää, varmista, että lähdelaitteen äänilähde on asetettu "PCM"-muotoon. Katso lisätietoja äänilähteen (kuten TV:n tai DVD/Blu-ray-soittimen jne.) mukana toimitetusta dokumentaatiosta.
  • Yhdistä toiseen lähdelaitteeseen (kuten TV:seen tai DVD/Blu-ray-soittimeen) nähdäksesi, esiintyykö surinaa edelleen. Jos sitä ei esiinny, tämä voi viitata ongelmaan alkuperäisessä lähdelaitteessa.
  • Käytä toista liitäntätapaa (esimerkiksi kokeile Optista AUX:n sijaan) soundbarin ja lähdelaitteen välillä varmistaaksesi, että molempien laitteiden liitännät toimivat edelleen.
  • Varmista, että käyttämäsi audiokaapeli ei ole vaurioitunut tai rikki. Kokeile toista kaapelia.
Kuulen ääntä TV:stäni ja soundbaristani.
  • Sammuta tai mykistä TV:si sisäiset kaiuttimet. Katso ohjeet TV:n käyttöohjeesta.
TV:ni kaukosäädin ei säädä soundbarini äänenvoimakkuutta.
  • Useimmissa tapauksissa TV:si kaukosäädin ei säädä soundbariasi.
Ei ääntä tai hiljainen ääni Bluetooth-tilassa.
  • Varmista, että Bluetooth-laitteesi on päällä, Bluetooth on päällä ja "NS-SB515" on valittu.
  • Lisää soundbarisi äänenvoimakkuutta.
  • Lisää Bluetooth-laitteesi äänenvoimakkuutta.
  • Varmista, että Bluetooth-laitteesi ei ole mykistetty.
  • Varmista, että toistat musiikkia Bluetooth-laitteestasi.
  • Varmista, että olet valinnut Bluetooth-lähteen soundbarissasi.
  • Varmista, että soundbarisi ei ole pariliitetty toiseen Bluetooth-laitteeseen.
  • Varmista, että Bluetooth-laitteesi ei ole pariliitetty toiseen Bluetooth-kaiuttimeen.
Bluetooth-yhteyttä ei voida muodostaa.
  • Lyhennä soundbarisi ja Bluetooth-laitteesi välistä etäisyyttä.
  • Sammuta laitteesi ja kytke ne sitten päälle. Muodosta soundbarisi ja Bluetooth-laitteesi pariliitos uudelleen.
  • Varmista, että soundbarisi ei ole pariliitetty toiseen Bluetooth-laitteeseen.
  • Varmista, että soundbarisi ja Bluetooth-laitteesi ovat molemmat pariliitostilassa.
  • Varmista, että Bluetooth-laitteesi ei ole yhdistetty mihinkään muuhun laitteeseen.
  • Varmista, että olet valinnut "NS-SB515" Bluetooth-laitteessasi.
Bluetooth-laitteeni pariliitos katkeaa jatkuvasti.
  • Lyhennä soundbarisi ja Bluetooth-laitteesi välistä etäisyyttä.
  • Jos Bluetooth-laitteesi akku on vähissä, lataa akku.
"NS-SB515" ei näy Bluetooth-laitteessani.
  • Lyhennä soundbarisi ja Bluetooth-laitteesi välistä etäisyyttä.
  • Aseta soundbarisi pariliitostilaan ja päivitä sitten Bluetooth-laitteiden luettelo. Katso lisätietoja Bluetooth-laitteesi mukana toimitetusta dokumentaatiosta.
  • Varmista, että Bluetooth-laitteesi on näkyvissä muille laitteille. Katso lisätietoja Bluetooth-laitteesi mukana toimitetusta dokumentaatiosta.
Langaton subwoofer ei ole yhdistetty.
  • Langaton subwoofer on asetettu tehtaalla siten, että soundbarin ja subwooferin pitäisi yhdistyä automaattisesti, kun soundbar kytketään päälle. Jos kuitenkin linkin merkkivalo ei syty, kun soundbar ja subwoofer ovat molemmat päällä, tai jos soundbarisi on huollettu äskettäin, sinun on noudatettava ID:n asettamis- ja linkitysohjeita.
  1. Poista kaikki esteet soundbarin ja subwooferin väliltä.
  2. Paina pientä terävää esinettä (paperiliitin) käyttäen subwooferin PAIR (Pariliitos) -painiketta, kunnes LINK (Linkki) LED-valo vilkkuu sinisenä.
  3. Paina pientä terävää esinettä (paperiliitin) käyttäen soundbarin PAIR (Pariliitos) -painiketta, kunnes LINK (Linkki) LED-valo palaa tasaisen sinisenä.
    Langaton subwoofer on yhdistetty soundbariin.

TEKNISET TIEDOT

Mallit ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Mitat (noin) Soundbar: 94,3 × 9,0 L × 6,5 cm (37,1 × 3,5 W × 2,5 tuumaa)
Subwoofer: 30,2 K × 31,6 L × 20,5 cm (11,9 K × 12,4 L × 8,1 tuumaa)
Paino Soundbar: 1,8 kg (4,0 paunaa)
Subwoofer: 3,5 kg (7,7 paunaa)
Lähtöteho Yhteensä 60 W: vasen ja oikea kanava 15 W, subwoofer 30 W, 1 % THD
Taajuusvaste 150 Hz ~ 15 kHz

YHDEN VUODEN RAJOITETTU TAKUU

Katso lisätietoja osoitteesta www.insigniaproducts.com.

OTA YHTEYTTÄ INSIGNIAAN

Asiakaspalvelua varten soita numeroon 1-877-467-4289 (Yhdysvallat ja Kanada) tai 01-800-926-3000 (Meksiko) www.insigniaproducts.com

INSIGNIA on Best Buyn ja sen tytäryhtiöiden tavaramerkki.
Jakelija Best Buy Purchasing, LLC
©2015 Best Buy. Kaikki oikeudet pidätetään.
