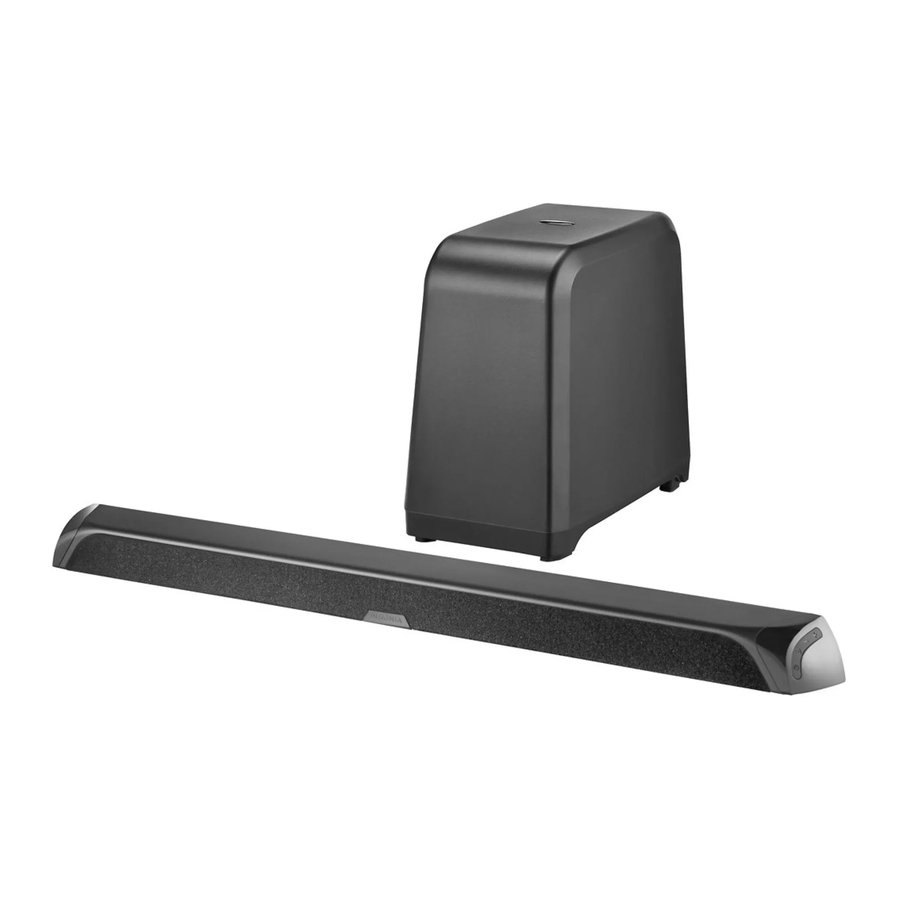

Insignia NS-SB515 - heliriba juhtmevaba bassikõlariga – kiirjuhend

Sisu

PAKENDI SISU

FUNKTSIOONID

FUNKTSIOONID

# ESE KIRJELDUS
1 LED-indikaator Näitab, kui heliribal on sätteid muudetud.
2 Riputusklambrid Kasutage heliriba seinale riputamiseks.
3 Sidumisnupp Kasutage heliriba bassikõlariga sidumiseks, kui see sisselülitamisel automaatselt ei ühendu.
4 DC IN pesa Ühendage vahelduvvooluadapter selle pesaga, et heliriba toita.
5 ALLIKAS 1: OPTICAL (optiline) pesa Kui teleril või muul heliallika seadmel on Optical Out (optiline väljund) pesa, ühendage digitaalne optiline kaabel allikaseadme ja selle pesaga.
6 ALLIKAS 2: RCA (R ja L) pesad Kui teleril või muul heliallika seadmel on RCA Out (RCA väljund) pesad, ühendage RCA-kaablid allikaseadme ja nende pesadega.
7 +/– Vajutage helitugevuse suurendamiseks või vähendamiseks.
8 (allika) nupp Vajutage korduvalt, et liikuda saadaolevate heliallikate vahel:
  • Allikas 1 – optiline
  • Allikas 2 – RCA
  • Bluetooth
9 (toite) nupp Vajutage heliriba sisselülitamiseks. Vajutage uuesti, et viia heliriba ooterežiimi.
10 (toite) nupp Vajutage heliriba sisselülitamiseks. Vajutage uuesti, et viia heliriba ooterežiimi.
11 SOURCE - OPTICAL (ALLIKAS – OPTILINE) Vajutage, et valida heliriba jaoks digitaalne optiline heliallikas.
12 SOURCE - RCA (ALLIKAS – RCA) Vajutage, et valida heliriba jaoks RCA heliallikas.
13 SOURCE - (Bluetooth) Vajutage, et valida heliriba jaoks Bluetooth-heliallikas.
14 SUB / SUB Vajutage juhtmevaba bassikõlari helitugevuse reguleerimiseks.
15 (Vaigista) Vajutage heliriba heli vaigistamiseks. Vajutage uuesti heli taastamiseks.
16 DSP nupud Vajutage Standard (Standardne), et valida standardne digitaalse signaaliprotsessori (DSP) helirežiim.
Vajutage Theater (Kino), et valida kino digitaalse signaaliprotsessori (DSP) helirežiim.
Vajutage News (Uudised), et valida uudiste digitaalse signaaliprotsessori (DSP) helirežiim.
17 VOL / Vajutage heliriba helitugevuse reguleerimiseks.

HELIRIBA ÜHENDAMINE

Vaadake oma allikaseadme, näiteks teleri, DVD-/Blu-ray-mängija või digiboksi tagakülge, et tuvastada oma heli VÄLJUNDpordid. Valige allpool üks ühendusvõimalus, mis sobib teie heliallikaga. Saate ühendada mitu seadet ja vajadusel heliallikat vahetada.


Ühenduste loomise ajal lülitage kõik seadmed välja või eemaldage need vooluvõrgust.

MÄRKUS: Kui paigaldate heliriba seinale, peate RCA-kaabli ühenduste jaoks kasutama kaasasolevaid täisnurkseid kaabliühendusi.

HELI KVALITEET PESA TÜÜP (allikaseadmel) KAABEL
PARIM Digitaalne optiline kaabel (ei ole kaasas)
HEA 3,5 mm helikaabel (adapter kaasas)
HEA RCA helikaabel (kaasas)
  • VALIGE ÜKS -

Digitaalne optiline ühendus

(PARIM)

  1. Ühendage digitaalse optilise kaabli (ei ole kaasas) üks ots heliribaga. Ühendage teine ots oma heliallika seadme Digital Optical Output (digitaalne optiline väljund) porti.
  2. Muutke seadme heliväljund vormingusse "PCM" (tavaliselt leidub heliseadetes). Lisateabe saamiseks vaadake oma heliallika seadmega kaasas olnud dokumentatsiooni.
  3. Minge 2. sammu juurde, Ühendage vahelduvvooluadapter.
    Ühendage heliriba - digitaalne optiline ühendus
  • VÕI -

3,5 mm ühendus

(HEA)

  1. Ühendage RCA helikaabli täisnurksed pistikud heliribaga.
  2. Ühendage kaablite teised otsad RCA-3,5 mm adapteriga, seejärel ühendage teine ots oma heliallika seadme kõrvaklappide või AUX-väljundiga.
  3. Minge 2. sammu juurde, Ühendage vahelduvvooluadapter.
    Ühendage heliriba - 3,5 mm ühendus

MÄRKUS: Veenduge, et kaabliotsad vastaksid portide värvile.

  • VÕI -

RCA-ühendus

(HEA)

  1. Ühendage RCA helikaabli täisnurksed pistikud heliribaga.
  2. Ühendage RCA helikaabli teine ots oma heliallika seadme Audio Output (heliväljundi) portidesse.
  3. Minge 2. sammu juurde, Ühendage vahelduvvooluadapter.
    Ühendage heliriba - RCA-ühendus

MÄRKUS: Veenduge, et kaabliotsad vastaksid portide värvile.

VAHELDUVVOOLUADAPTERI ÜHENDAMINE

HOIATUSED:

  • Enne ühendamist veenduge, et pistikupesa vastaks vahelduvvooluadapteri sisendnõuetele 100–240 V, 50/60 Hz.
  • Kasutage ainult kaasasolevat vahelduvvooluadapterit.
  • Ühendage vahelduvvooluadapter alles pärast kõigi muude ühenduste loomist.
  1. Ühendage vahelduvvooluadapter heliriba tagaküljel asuva DC IN pesaga.
  2. Ühendage vahelduvvooluadapteri teine ots pistikupessa või liigpingekaitsesse.
    VAHELDUVVOOLUADAPTERI ÜHENDAMINE

BASSIKÕLARI ÜHENDAMINE

Bassikõlari ühendamiseks ühendage toitejuhe.
Bassikõlar võtab heliribalt vastu juhtmevaba helisignaali.
BASSIKÕLARI ÜHENDAMINE

Märkus: kui teie bassikõlar ei ühendu automaatselt, vaadake jaotist "Veaotsing".

HELIRIBA ÜHENDAMINE BLUETOOTHI KASUTAMISEL

(VALIKULINE)

Seadmete sidumine

  1. Lülitage heliriba sisse.
  2. Asetage Bluetooth-seade heliribast 10 m (30 jala) raadiusesse.
  3. Valige sisendallikaks Bluetooth, vajutades kaugjuhtimispuldil nuppu (Bluetooth) või heliribal nuppu (allikas). Heliriba sinine Bluetooth-indikaator vilgub aeglaselt.
  4. Avage oma seadme Bluetoothi seaded, lülitage Bluetooth sisse ja otsige saadaolevaid seadmeid. Lisateavet seadme sidumise kohta leiate oma seadmete dokumentatsioonist.
  5. Valige oma Bluetooth-seadmes seadmete loendist "NS-SB515". Korrake 2. sammu, kui "NS-SB515" ei kuvata.
  6. Kui küsitakse PIN-koodi, sisestage "0000".
  7. Kui sidumine on lõpule viidud, süttib heliriba ülaosas olev Bluetooth-indikaator siniselt.

MÄRKUSED:

  • Mõned seadmed, näiteks iPhone, ühenduvad kohe pärast sidumist, teised seadmed, näiteks sülearvutid, võivad küsida, kas soovite ühenduse luua. Sel juhul vilgub Bluetooth-indikaator seni, kuni ühendus on loodud.
  • Heliriba sisselülitamisel ühendub see automaatselt viimati ühendatud seadmega, kui see seade on levialas. Teise seotud seadmega ühenduse loomiseks peate Bluetoothi välja lülitama või praegu seotud seadmest sidumise tühistama ja käsitsi teise seotud seadmega ühenduse looma.
  • Kui telefoni kaudu muusika esitamise ajal võetakse vastu kõne, peatatakse muusika automaatselt.
  • Kui kõne lõpeb, võib praegune lugu sõltuvalt telefoni seadetest taasesituse jätkata.

Seadmete lahtiühendamine

  • Lülitage oma seadmes välja Bluetoothi funktsioon.

MÄRKUS: Lisateavet Bluetoothi kasutamise kohta leiate kasutusjuhendist.

SOUNDBARI JA SUBWOOFERI PAIGUTAMINE

Soundbari saab paigaldada seinale.
SOUNDBARI/SUBWOOFERI PAIGUTAMINE - Seinale paigaldamine

  • VÕI -

Soundbari saab asetada tasasele pinnale.
SOUNDBARI/SUBWOOFERI PAIGUTAMINE - tasane pind

*Kuna madala sagedusega heli ei ole suunatud, võib subwooferi paigutada ükskõik kuhu ruumis.

SOUNDBARI KASUTAMINE

Puldiga kasutamine

  1. Enne puldi esmakordset kasutamist eemaldage patareipesa küljest plastriba.
  2. Suunake pult otse soundbari esiküljel oleva IR-sensori poole. Peate olema soundbarist umbes 7 m (23 jala) kaugusel.

Soundbari kuulamine

  1. Soundbari sisselülitamiseks vajutage nuppu (Toide). Toiteindikaator muutub siniseks (Bluetoothi allikas) või roheliseks (RCA/optiline allikas).
  2. Lülitage sisse soundbariga ühendatud heliallika seade ja alustage taasesitust.
  3. Heliallika valimiseks vajutage korduvalt soundbaril nuppu või vajutage puldil valitud allika nuppu.
    MÄRKUS: Kui kasutate OPTILIST ühendust, peate muutma oma seadme heliväljundi seade "PCM" vormingusse. Lisateabe saamiseks vaadake väljundseadmega kaasas olnud kasutusjuhendit.
  4. Reguleerige soundbari või heliseadme helitugevus mugavale tasemele.

    Kõrge helitugevusega heli pidev kasutamine võib teie kuulmist püsivalt kahjustada.
  5. Soundbari väljalülitamiseks vajutage uuesti nuppu (Toide). Ooterežiimi indikaator süttib punaselt.
LED VÄRV TEGEVUS KIRJELDUS
Punane Pidev
  • Ooterežiim/väljalülitatud (jääb ooterežiimis sisse)
Vilgub
  • Vaigistus (ei sõltu allikast)
Roheline Põleb 10 sekundit RCA VÕI OPTILINE ALLIKAS VALITUD
  • Sisselülitamine
Põleb kolm sekundit
  • Maksimaalne või minimaalne helitugevuse tase on saavutatud
Vilgub sisse ja välja
  • RCA/optiline ühendatud
  • Soundbari helitugevus üles/alla
  • Subwooferi helitugevus üles/alla
Sinine
 Põleb 10 sekundit BLUETOOTHI ALLIKAS VALITUD
  • Sisselülitamine
Põleb kolm sekundit
  • Maksimaalne või minimaalne helitugevuse tase on saavutatud
Vilgub sisse ja välja
  • Bluetooth ühendatud
  • Soundbari helitugevus üles/alla
  • Subwooferi helitugevus üles/alla
Vilgub
  • Bluetooth sidumisrežiimis
Lilla Vilgub sisse ja välja
  • Valitud on standardne, teatri või uudiste DSP režiim
    (ei sõltu allikast)

VEAOTSING

Enne teenindusse helistamist kontrollige seda loendit võimaliku veaotsingu lahenduse leidmiseks: 1-877-467-4289 (USA ja Kanada) või 01-800-926-3000 (Mehhiko)
Samuti vaadake veebipõhiseid KKK-sid aadressil www.insigniaproducts.com.

PROBLEEM VÕIMALIKUD LAHENDUSED
Toide ei lülitu sisse.
  • Veenduge, et vahelduvvooluadapter on kindlalt vooluvõrku ja soundbari ühendatud.
Pult ei tööta.
  • Eemaldage kõik takistused puldi ja soundbari IR-sensori vahelt.
  • Puldi patarei võib olla tühi, vahetage see välja.
  • Liikuge soundbarile lähemale. Pult on efektiivne umbes 7 m (23 jala) kaugusel.
Soundbarist ei ole heli kuulda või on heli väga madal.
  • Veenduge, et olete ühendatud heliallika heliväljundi pesaga (audio OUT jack). Port ei saada heli välja, kui see on SISEND (INPUT).
  • Veenduge, et soundbari helitugevus on seatud piisavale tasemele.
  • Kui kasutate Bluetoothi, keerake oma Bluetooth-seadme helitugevust suuremaks.
  • Veenduge, et helitugevus ei ole vaigistatud. Heli väljundi taastamiseks vajutage puldil nuppu (vaigistus).
  • Veenduge, et on valitud õige heliallikas. Õige heliallika juurde lülitumiseks vajutage korduvalt nuppu .
  • Veenduge, et toide on sisse lülitatud ja kõik ühendused on kindlad.
  • Kui kasutate AUX 3,5 mm kaabliühendust, veenduge, et heliallika helitugevus on suuremaks keeratud.
  • Kui kasutate OPTILIST ühendust, veenduge, et allikaseadme heliallikas on seatud "PCM" vormingusse. Lisateabe saamiseks vaadake heliallika seadmega (nt teleri või DVD/Blu-ray-mängijaga) kaasas olnud dokumentatsiooni.
  • Veenduge, et kasutatav helikaabel ei ole kahjustatud ega katki. Proovige kasutada teist.
Teie soundbar ei tööta korralikult.
  • Ühendage vahelduvvooluadapter seinakontaktist lahti ja proovige see 30 sekundi pärast uuesti ühendada.
  • Kui kasutate OPTILIST ühendust, veenduge, et allikaseadme heliallikas on seatud "PCM" vormingusse. Lisateabe saamiseks vaadake heliallika seadmega (nt teleri või DVD/Blu-ray-mängijaga) kaasas olnud dokumentatsiooni.
  • Veenduge, et kasutatav helikaabel ei ole kahjustatud ega katki. Proovige kasutada teist.
Heli katkeb või sumiseb.
  • Veenduge, et olete ühendatud heliallika heliväljundi pesaga (audio OUT jack). Port ei saada heli välja, kui see on SISEND (INPUT).
  • Veenduge, et kõik ühendused on kindlad ja kaablid ei ole katki ega kahjustatud.
  • Kui kasutate OPTILIST ühendust, veenduge, et allikaseadme heliallikas on seatud "PCM" vormingusse. Lisateabe saamiseks vaadake heliallika seadmega (nt teleri või DVD/Blu-ray-mängija jne) kaasas olnud dokumentatsiooni.
  • Ühendage erineva allikaseadmega (nt teleri või DVD/Blu-ray-mängijaga), et näha, kas sumin ikka esineb. Kui ei, võib see viidata probleemile algse allikaseadmega.
  • Kasutage erinevat ühendusmeetodit (näiteks proovige AUX-i asemel optilist), et veenduda, kas mõlema seadme pesad ikka töötavad.
  • Veenduge, et kasutatav helikaabel ei ole kahjustatud ega katki. Proovige kasutada teist.
Ma kuulen heli oma telerist ja soundbarist.
  • Lülitage teleri sisemised kõlarid välja või vaigistage need. Juhiste saamiseks vaadake teleri kasutusjuhendit.
Minu teleri pult ei reguleeri minu soundbari helitugevust.
  • Enamikul juhtudel ei reguleeri teie teleri pult teie soundbari.
Bluetoothi režiimis pole heli või on helitugevus madal.
  • Veenduge, et teie Bluetooth-seade on sisse lülitatud, Bluetooth on sisse lülitatud ja "NS-SB515" on valitud.
  • Keerake oma soundbari helitugevust suuremaks.
  • Keerake oma Bluetooth-seadme helitugevust suuremaks.
  • Veenduge, et teie Bluetooth-seade ei ole vaigistatud.
  • Veenduge, et esitate muusikat oma Bluetooth-seadmest.
  • Veenduge, et olete oma soundbaril valinud Bluetoothi allika.
  • Veenduge, et teie soundbar ei ole seotud teise Bluetooth-seadmega.
  • Veenduge, et teie Bluetooth-seade ei ole seotud teise Bluetooth-kõlariga.
Bluetoothi ühendust ei saa luua.
  • Vähendage soundbari ja Bluetooth-seadme vahelist kaugust.
  • Lülitage oma seadmed välja ja seejärel sisse. Siduge oma soundbar ja Bluetooth-seade uuesti.
  • Veenduge, et teie soundbar ei ole seotud teise Bluetooth-seadmega.
  • Veenduge, et teie soundbar ja Bluetooth-seade on mõlemad sidumisrežiimis.
  • Veenduge, et teie Bluetooth-seade ei ole ühendatud ühegi teise seadmega.
  • Veenduge, et olete oma Bluetooth-seadmes valinud "NS-SB515".
Minu Bluetooth-seade katkestab pidevalt sidumise.
  • Vähendage soundbari ja Bluetooth-seadme vahelist kaugust.
  • Kui teie Bluetooth-seadme aku on tühi, laadige aku uuesti.
"NS-SB515" ei kuvata minu Bluetooth-seadmes.
  • Vähendage soundbari ja Bluetooth-seadme vahelist kaugust.
  • Pange oma soundbar sidumisrežiimi ja seejärel värskendage oma Bluetooth-seadmete loendit. Lisateabe saamiseks vaadake oma Bluetooth-seadmega kaasas olnud dokumentatsiooni.
  • Veenduge, et teie Bluetooth-seade on teistele seadmetele nähtav. Lisateabe saamiseks vaadake oma Bluetooth-seadmega kaasas olnud dokumentatsiooni.
Juhtmevaba subwoofer ei ole ühendatud.
  • Juhtmevaba subwoofer on tehases seadistatud nii, et soundbar ja subwoofer peaksid soundbari sisselülitamisel automaatselt ühenduma. Kui aga lingi indikaator ei sütti, kui soundbar ja subwoofer on mõlemad sisse lülitatud, või kui teie soundbari on hiljuti hooldatud, peate ID määramiseks ja linkimiseks järgima protseduuri.
  1. Eemaldage kõik takistused soundbari ja subwooferi vahelt.
  2. Vajutage väikese terava esemega (kirjaklambriga) subwooferil nuppu PAIR, kuni LINK LED-tuli vilgub siniselt.
  3. Vajutage väikese terava esemega (kirjaklambriga) soundbaril nuppu PAIR, kuni LINK LED-tuli põleb pidevalt siniselt.
    Juhtmevaba subwoofer on soundbariga ühendatud.

TEHNILISED ANDMED

Kujundusi ja tehnilisi andmeid võidakse ette teatamata muuta.

Mõõtmed (umbes) Soundbar: 94,3 × 9,0 × 6,5 cm (37,1 K × 3,5 L × 2,5 tolli)
Subwoofer: 30,2 K × 31,6 L × 20,5 cm (11,9 K × 12,4 L × 8,1 tolli)
Kaal Soundbar: 1,8 kg (4,0 naela)
Subwoofer: 3,5 kg (7,7 naela)
Võimsus Kokku 60 W: vasak ja parem kanal 15 W, subwoofer 30 W, 1% THD
Sageduskarakteristik 150 Hz ~ 15 kHz

ÜHE AASTA PIIRATUD GARANTII

Lisateabe saamiseks külastage veebisaiti www.insigniaproducts.com.

KONTAKTANDMED INSIGNIA

Klienditeeninduse jaoks helistage numbril 1-877-467-4289 (USA ja Kanada) või 01-800-926-3000 (Mehhiko) www.insigniaproducts.com

INSIGNIA on Best Buy ja tema sidusettevõtete kaubamärk.
Levitanud Best Buy Purchasing, LLC
©2015 Best Buy. Kõik õigused kaitstud.
