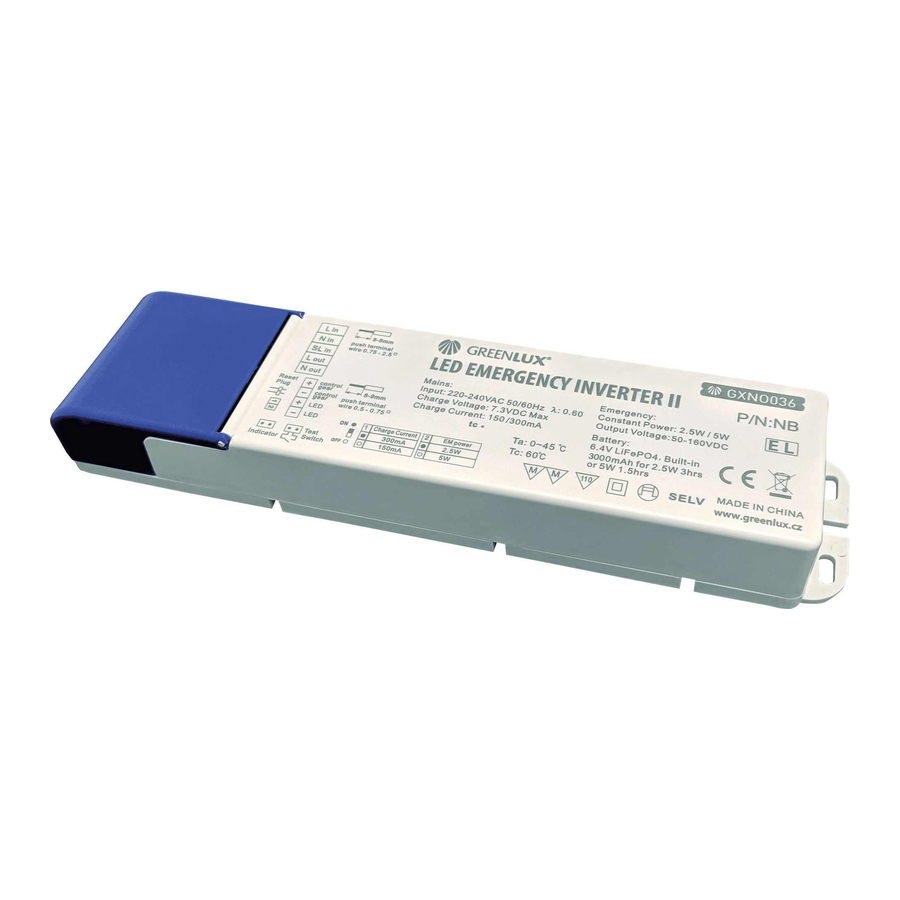

GREENLUX LED EMERGENCY INVERTER II Ръководство

1. Изходният ток на LED драйвера е под 4.0A.

2. Изходният ток на LED драйвера е над 4.0A.


КЛАСИФИКАЦИЯ И ПРЕДНАЗНАЧЕНИЕ

Авариен модул за използване с LED осветителни тела, захранвани от постоянен ток. Проектиран за прахоустойчиви или подобни Non SELV LED осветителни тела със захранващо напрежение 50-160VDC. Не е предназначен за LED осветителни тела с висок интензитет. Продуктът е проектиран да използва съществуващия отделен LED драйвер в инсталацията на осветителното тяло, където не е необходимо да се прекъсва LED веригата. Устройството може да бъде инсталирано като поддържано или неподдържано устройство и позволява едно и също LED осветително тяло да се използва както за нормална, така и за аварийна работа. Модулът включва батерия 1500mAh. Изходната мощност на модула може да се контролира от DIP превключватели при 2,5W, 5W. Времето за работа в авариен режим зависи от избраната изходна мощност (2.5W = мин. 1.5h, 5W = мин. 3h). Светлинният поток на осветителните тела в авариен режим зависи от избраната изходна мощност. Продуктът има защита срещу разреждане, претоварване и късо съединение.

ОБЯСНЕНИЕ НА ИЗПОЛЗВАНИТЕ ЗНАЦИ И СИМВОЛИ

S1 Номинално напрежение, честота.

S2 Номинална изходна мощност.

S3 Номинален ток.

S4 Съответствие със стандарта EN 61347-2-7.

S5 Независимо устройство за управление

S6 Защита от втори клас срещу електрически удар.

S7 Тип батерия

S8 (IP20) >12.5 mm Пръсти или инструменти и предмети с подобен размер. Не е защитен от проникване на вода.

S9 Фактор на мощността.

S10 Използвайте само на закрито.

S11 Съответства на изискванията на оценката за съответствие CE за безопасно приложение в рамките на Европейския съюз.

S12 Съответства на изискванията на директивата RoHS (Ограничение на опасните вещества) съгласно разпоредбите на ЕС.

O1-O2 Моля, консултирайте се със секцията ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА.

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ / СГЛОБЯВАНЕ / ИНСТАЛИРАНЕ

1. Преди да започнете инсталацията, се запознайте с ръководството.
2. По време на сглобяването и инсталирането е необходимо да се придържате към процедурите в чертежите.
3. Инсталирането и оценката на приложимостта за специфичните условия трябва да се извършват от подходящо квалифициран персонал.
4. Продуктът не може да бъде инсталиран върху повърхността или в близост до запалими материали или предмети, горими вещества и др. Необходимо е да се спазват мерките за пожарна защита.
5. Продуктът не може да се използва в среда с газ, биогаз, химически изпарения, химикали и подобни условия, влияещи върху безопасността, функционалността на продукта и пожарната защита.
6. Защитете продукта от прекомерна топлина, особено по време на монтаж на тавана под покрива, или от прегряване поради ефекта на други нагреватели, вентилация, помпи и др.
7. Продуктът не е предназначен за употреба в среда с висока влажност - например в плувни басейни, сауни, хидромасажни вани, спа центрове и други подобни.
8. Продуктът е подходящ за монтаж върху запалими повърхности (повърхността не се запалва, напр. бетон, мазилка, метал), нормално запалими (точката на възпламеняване е най-малко равна на 200°C, когато няма омекване или деформация поради температурата, напр. дърво и дървени материали, с дебелина над 2 mm).
9. Всяка операция по време на инсталиране, работа, настройка или поддръжка на модула и батерията трябва да се извършва след изключване на захранването. Необходимо е да се предотврати възможно свързване на захранването от друго лице.
10. Преди първата употреба е необходимо да се уверите, че механичното закрепване, електрическата връзка и условията на употреба са в ред.

ИНСТРУКЦИИ ЗА РАБОТА / ПОДДРЪЖКА

1. Продуктът изисква периодична проверка на функционалността и работата в съответствие с разпоредбите и законовите разпоредби, свързани с мястото и начина на употреба. Необходимо е да се спазват нормативните изисквания за документация за аварийни осветителни тела.
2. Продуктът може да се нагрее до по-висока работна температура. Продуктът не трябва да бъде покриван и да прегрява работната температура, ефект на друг източник на топлина.
3. Продуктът не трябва да се използва със счупен или пукнат капак или без него. Необходимо е незабавно да се смени пукнатият капак. Ако капакът не е фиксиран, модулът трябва да бъде изключен от мрежата и да не се използва.
4. Осветителни тела за почистване. Не използвайте химически агенти, нарушаващи материала на модула.

БАТЕРИЯ

1. Смяната на батерията е необходима веднага щом модулът вече не отговаря на изискванията за номинално време на работа.
2. За смяна трябва да се използват батерии от същия тип и параметри (LiFePO4, 1500mAh, 6,4V, зареждане I/U 200mA/ 6,4V).
3. След смяна на батерията с нова е необходимо да се отбележи върху етикета датата на въвеждане в експлоатация.
4. Пълното зареждане на батерията се постига след 24 часа зареждане.
5. Не изхвърляйте използваните батерии в обикновения поток от отпадъци, а ги предайте в пункт за събиране на батерии.

ТЕСТ

1. При променливотоково захранване - индикаторната светлина е зелена.
2. След натискане на тестовия бутон, захранването от мрежата се прекъсва, индикаторната светлина спира да свети, включва се аварийното осветление.
3. Когато тестовият бутон бъде освободен, батерията се презарежда и индикаторната светлина е зелена.
4. Ако това не работи в теста, проверете дали окабеляването е правилно.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА / ИНСТРУКЦИИ ЗА ИЗПОЛЗВАНЕ НА ПРОДУКТА

O1 Обърнете внимание на чистотата, опазването на околната среда и управлението на отпадъците.

O2 Обозначението на продукта трябва да бъде представено за целите на организирано изхвърляне-събиране на електрическо и електронно оборудване. Тези продукти не трябва да се изхвърлят заедно с обикновени или други отпадъци, под страх от глоба. Тези продукти могат да бъдат вредни за околната среда и човешкото здраве и изискват допълнителни форми на обработка, особено чрез рециклиране или изхвърляне. Продуктите с тази маркировка трябва да бъдат доставени в пункт за събиране на електрическо и електронно оборудване. Информация относно пунктовете за събиране на тези продукти се предоставя от местните власти или продавачите на този вид стоки. Когато животът му приключи, оборудването може също да бъде предадено на продавача при закупуване на нов продукт, при условие че върнатото количество не е по-голямо от количеството, закупено за същия вид оборудване.

Не се допускат промени или технически модификации. В противен случай всички отговорности се прехвърлят на лицето, извършващо такива промени. Неспазването на това ръководство може да причини пожар, изгаряне, електрически удар, физически наранявания и други материални или нематериални щети. Доставчикът не носи отговорност по никакъв начин за последствията от неспазване на препоръките, предоставени чрез това ръководство, включително неправилно сглобяване или инсталиране, експлоатация, недостатъчна поддръжка и надзор по време на употреба или други последствия – наред с други мястото и начина на употреба. Препоръчваме ви да запазите това ръководство.
