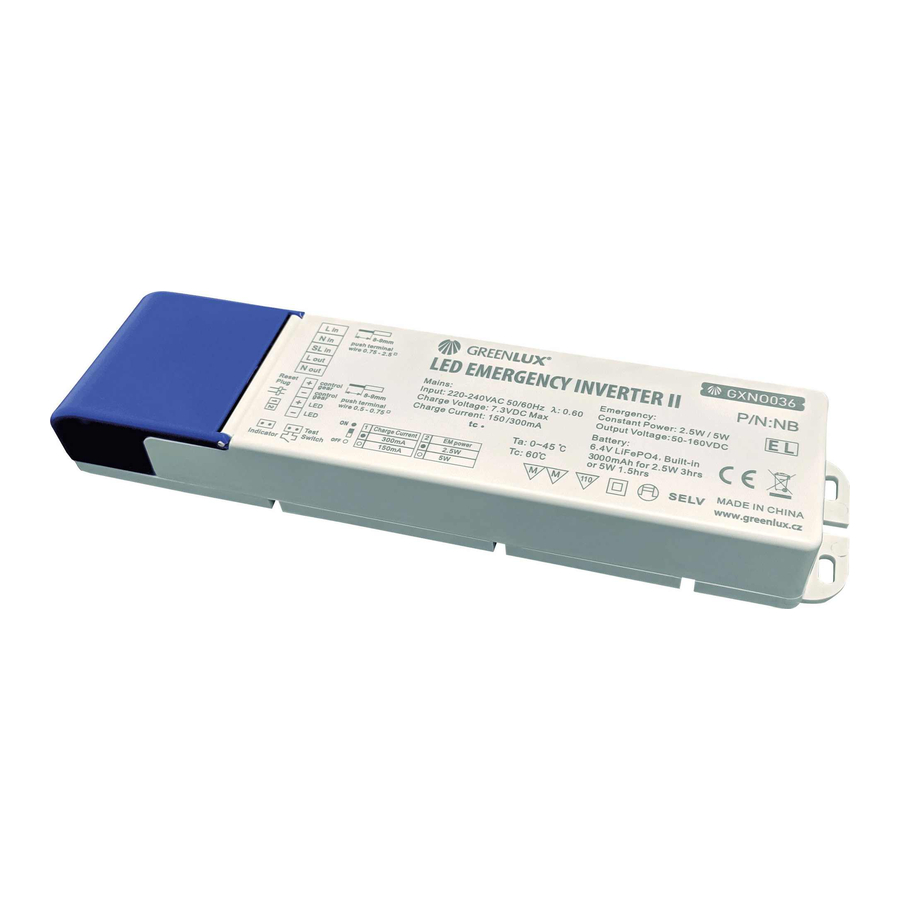

GREENLUX LED AVARINIO APŠVIETIMO INVERTERIS II Vadovas

1. LED tvarkyklės išėjimo srovė yra mažesnė nei 4,0A.

2. LED tvarkyklės išėjimo srovė yra didesnė nei 4,0A.


KLASIFIKACIJA IR PASKIRTIS

Avarinis modulis, skirtas naudoti su LED šviestuvais, maitinamais pastovia srove. Skirtas dulkėms atspariems arba panašiems Non SELV LED šviestuvams su maitinimo įtampa 50-160VDC. Jis nėra skirtas didelio intensyvumo LED šviestuvams. Produktas sukurtas naudoti esamą atskirą LED tvarkyklę šviestuvo įrenginyje, kur nereikia įsikišti į LED grandinę. Įrenginys gali būti įrengtas kaip prižiūrimas arba neprižiūrimas įrenginys ir leidžia tą patį LED šviestuvą naudoti tiek normaliam, tiek avariniam veikimui. Modulyje yra 1500mAh baterija. Modulio išėjimo galią galima valdyti DIP jungikliais esant 2,5W, 5W. Avarinio veikimo laikas priklauso nuo pasirinktos išėjimo galios (2,5W = min 1,5h, 5W = min 3h). Šviestuvų šviesos srautas avariniu režimu priklauso nuo pasirinktos išėjimo galios. Produktas turi apsaugą nuo iškrovimo, perkrovos ir trumpojo jungimo.

NAUDOJAMŲ ŽENKLŲ IR SIMBOLIŲ PAAIŠKINIMAS

S1 Nominali įtampa, dažnis.

S2 Nominali išėjimo galia.

S3 Nominali srovė.

S4 Atitiktis EN 61347-2-7 standartui.

S5 Nepriklausomas valdymo įrenginys

S6 Antros klasės apsauga nuo elektros smūgio.

S7 Baterijos tipas

S8 (IP20) >12.5 mm Pirštai ar panašaus dydžio įrankiai ir objektai. Neapsaugotas nuo vandens patekimo.

S9 Galios koeficientas.

S10 Naudoti tik patalpose.

S11 Atitinka CE atitikties įvertinimo reikalavimus dėl saugaus taikymo Europos Sąjungoje.

S12 Atitinka RoHS (pavojingų medžiagų apribojimo) direktyvos reikalavimus pagal ES reglamentus.

O1-O2 Prašome peržiūrėti skyrių APLINKOS APSAUGA.

SAUGOS INSTRUKCIJOS / SURINKIMAS / ĮRENGIMAS

1. Prieš pradėdami montavimą, susipažinkite su vadovu.
2. Surinkimo ir įrengimo metu būtina laikytis brėžiniuose nurodytų procedūrų.
3. Įrengimą ir tinkamumo įvertinimą konkrečioms sąlygoms turi atlikti atitinkamai kvalifikuotas personalas.
4. Produkto negalima montuoti ant paviršiaus arba šalia degių medžiagų ar objektų, degių medžiagų ir pan. Būtina laikytis priešgaisrinės apsaugos priemonių.
5. Produkto negalima naudoti aplinkoje, kurioje yra dujų, biodujų, cheminių garų, cheminių medžiagų ir panašių sąlygų, turinčių įtakos saugai, produkto funkcionalumui ir priešgaisrinei apsaugai.
6. Saugokite produktą nuo per didelio karščio, ypač montuojant ant lubų po stogu, arba nuo perkaitimo dėl kitų šildytuvų, ventiliacijos, siurblių ir pan. poveikio.
7. Produktas nėra skirtas naudoti aplinkoje, kurioje yra didelis drėgnumas - pavyzdžiui, baseinuose, saunose, sūkurinėse voniose, SPA ir pan.
8. Produktas tinkamas montuoti ant degių paviršių (paviršius neužsidega, pvz., betonas, tinkas, metalas), normaliai degių (blykstės temperatūra yra bent lygi 200°C, kai nėra minkštėjimo ar deformacijos dėl temperatūros, pvz., mediena ir medienos medžiagos, kurių storis didesnis nei 2 mm).
9. Bet kokias operacijas montuojant, eksploatuojant, reguliuojant ar prižiūrint modulį ir bateriją reikia atlikti atjungus maitinimo šaltinį. Būtina užkirsti kelią galimam maitinimo šaltinio prijungimui kito asmens.
10. Prieš pirmą kartą naudojant būtina įsitikinti, kad mechaninis tvirtinimas, elektros jungtis ir naudojimo sąlygos yra tvarkingi.

NAUDOJIMO / PRIEŽIŪROS INSTRUKCIJOS

1. Produktui reikia periodiškai tikrinti funkcionalumą ir veikimą pagal reglamentus ir teisės aktus, susijusius su naudojimo vieta ir būdu. Būtina laikytis norminių reikalavimų, susijusių su avarinių šviestuvų dokumentacija.
2. Produktas gali būti įkaitintas iki aukštesnės darbinės temperatūros. Produkto negalima uždengti ir perkaitinti darbinės temperatūros, kurią veikia kitas šilumos šaltinis.
3. Produkto negalima naudoti su įtrūkusiu ar sulūžusiu dangteliu arba be jo. Būtina nedelsiant pakeisti įtrūkusį dangtelį. Jei dangtelis nėra pritvirtintas, modulis turi būti atjungtas nuo tinklo ir nenaudojamas.
4. Šviestuvai valymui. Nenaudokite cheminių medžiagų, pažeidžiančių modulio medžiagą.

BATERIJA

1. Bateriją reikia pakeisti, kai tik modulis nebeatitinka vardinių veikimo laiko reikalavimų.
2. Pakeitimui turi būti naudojamos tokio paties tipo ir parametrų baterijos (LiFePO4, 1500mAh, 6,4V, įkrovimo I/U 200mA/ 6,4V).
3. Pakeitus bateriją nauja, būtina pažymėti tai etiketėje su paleidimo data.
4. Visiškas baterijos įkrovimas pasiekiamas po 24 valandų įkrovimo.
5. Neišmeskite panaudotų baterijų į įprastą atliekų srautą, bet atiduokite jas į baterijų surinkimo punktą.

TESTAS

1. Kai įjungtas kintamosios srovės maitinimas - indikatoriaus lemputė dega žaliai.
2. Paspaudus testavimo mygtuką, nutraukiamas maitinimo šaltinis, indikatoriaus lemputė nustoja šviesti, įjungiamas avarinis apšvietimas.
3. Atleidus testavimo mygtuką, baterija įkraunama ir indikatoriaus lemputė dega žaliai.
4. Jei tai neveikia atliekant testą, patikrinkite, ar teisingai prijungti laidai.

APLINKOS APSAUGA / PRODUKTO NAUDOJIMO INSTRUKCIJOS

O1 Atkreipkite dėmesį į švarą, aplinkos apsaugą ir atliekų tvarkymą.

O2 Produkto žymėjimas turi būti pateiktas siekiant valdyti elektros ir elektroninės įrangos atliekų surinkimą. Šių produktų negalima išmesti kartu su įprastomis ar kitomis atliekomis, už tai numatyta bauda. Šie produktai gali būti kenksmingi aplinkai ir žmonių sveikatai, todėl jiems reikia tolesnių apdorojimo formų, ypač perdirbimo arba utilizavimo. Produktai su šiuo ženklu turi būti pristatyti į elektros ir elektroninės įrangos surinkimo punktą. Informaciją apie šių produktų surinkimo punktus teikia vietos valdžios institucijos arba šio tipo prekių pardavėjai. Pasibaigus jo naudojimo laikui, įrangą taip pat galima grąžinti pardavėjui perkant naują produktą, jei grąžinamas kiekis neviršija to paties tipo įrangos įsigyto kiekio.

Jokie pakeitimai ar techniniai modifikavimai nėra priimtini. Priešingu atveju visa atsakomybė perkeliama asmeniui, atliekančiam tokius pakeitimus. Nesilaikant šio vadovo, gali kilti gaisras, nudegimai, elektros smūgis, fiziniai sužalojimai ir kita materialinė ar nematerialinė žala. Tiekėjas jokiu būdu neatsako už pasekmes, atsiradusias dėl rekomendacijų, pateiktų šiame vadove, nesilaikymo, įskaitant netinkamą surinkimą ar įrengimą, eksploatavimą, nepakankamą priežiūrą ir priežiūrą naudojimo metu ar kitas pasekmes – be kita ko, naudojimo vietą ir būdą. Rekomenduojame išsaugoti šį vadovą.
