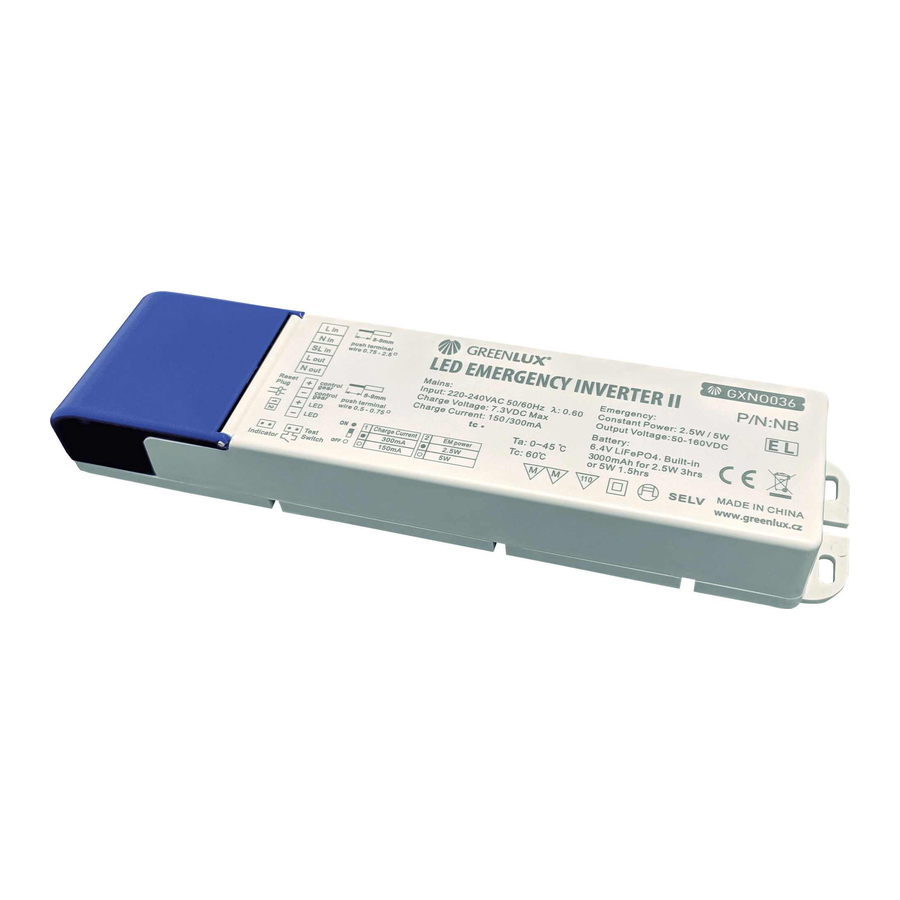

GREENLUX LED EMERGENCY INVERTER II Käyttöohje

1. LED-ajurin lähtövirta on alle 4,0 A.

2. LED-ajurin lähtövirta on yli 4,0 A.


LUOKITTELU JA MÄÄRITTELY

Hätämoduuli käytettäväksi LED-valaisimien kanssa, jotka saavat virtaa vakiovirrasta. Suunniteltu pölytiiviille tai vastaaville Non SELV LED-valaisimille, joiden syöttöjännite on 50-160VDC. Sitä ei ole suunniteltu suuritehoisille LED-valaisimille. Tuote on suunniteltu hyödyntämään olemassa olevaa erillistä LED-ajuria valaisinasennuksessa, jossa ei ole tarpeen katkaista LED-piiriä. Yksikkö voidaan asentaa ylläpidettynä tai ei-ylläpidettynä yksikkönä, ja se mahdollistaa saman LED-valaisimen käytön sekä normaali- että hätätilanteessa. Moduuli sisältää 1500mAh akun. Moduulin lähtötehoa voidaan säätää dipeillä 2,5 W, 5 W. Hätäkäyttöaika riippuu valitusta lähtötehosta (2,5 W = vähintään 1,5 h, 5 W = vähintään 3 h). Valaisimien valovirta hätätilassa riippuu valitusta lähtötehosta. Tuotteessa on suojaus purkautumista, ylikuormitusta ja oikosulkua vastaan.

KÄYTETTYJEN MERKKIEN JA SYMBOLIEN SELITYS

S1 Nimellisjännite, taajuus.

S2 Nimellinen lähtöteho.

S3 Nimellisvirta.

S4 EN 61347-2-7 -standardin mukaisuus.

S5 Riippumaton ohjauslaite

S6 Toisen luokan suojaus sähköiskua vastaan.

S7 Akun tyyppi

S8 (IP20) >12,5 mm Sormet tai samankokoiset työkalut ja esineet. Ei suojattu veden sisäänpääsyltä.

S9 Tehokerroin.

S10 Käytä vain sisätiloissa.

S11 Täyttää CE-vaatimustenmukaisuuden vaatimukset turvalliseen käyttöön Euroopan unionissa.

S12 Täyttää RoHS (Restriction of Hazardous Substances) -direktiivin vaatimukset EU-määräysten mukaisesti.

O1-O2 Katso kohta YMPÄRISTÖNSUOJELU.

TURVALLISUUSOHJEET / KOKOAMINEN / ASENNUS

1. Tutustu käyttöohjeeseen ennen asennuksen aloittamista.
2. Asennuksen ja asennuksen aikana on noudatettava piirustuksissa olevia ohjeita.
3. Asennuksen ja soveltuvuuden arvioinnin erityisolosuhteisiin on suoritettava asianmukaisesti pätevä henkilöstö.
4. Tuotetta ei saa asentaa pinnalle tai lähelle syttyviä materiaaleja tai esineitä, palavia aineita jne. On noudatettava palosuojaustoimenpiteitä.
5. Tuotetta ei saa käyttää ympäristössä, jossa on kaasua, biokaasua, kemiallisia höyryjä, kemikaaleja ja vastaavia olosuhteita, jotka vaikuttavat turvallisuuteen, tuotteen toimivuuteen ja palosuojaan.
6. Suojaa tuote liialliselta kuumuudelta, erityisesti kattoon asennettaessa katon alle, tai ylikuumenemiselta muiden lämmittimien, ilmanvaihdon, pumppujen jne. vaikutuksesta.
7. Tuotetta ei ole tarkoitettu käytettäväksi ympäristöissä, joissa on korkea kosteus - esimerkiksi uima-altaissa, saunoissa, poreammeissa, kylpylöissä jne.
8. Tuote soveltuu asennettavaksi syttyville pinnoille (pinta ei syty, esim. betoni, kipsi, metalli), normaalisti syttyville (leimahduspiste on vähintään 200 °C, kun lämpötila ei aiheuta pehmenemistä tai muodonmuutoksia, esim. puu ja puumateriaalit, joiden paksuus on yli 2 mm).
9. Kaikki toimenpiteet moduulin ja akun asennuksen, käytön, säädön tai huollon aikana on suoritettava virtalähteen irrottamisen jälkeen. On estettävä mahdollinen virtalähteen kytkeminen toisen henkilön toimesta.
10. Ennen ensimmäistä käyttökertaa on varmistettava, että mekaaninen kiinnitys, sähköliitäntä ja käyttöolosuhteet ovat kunnossa.

KÄYTTÖ- / HUOLTO-OHJEET

1. Tuote vaatii säännöllistä toimivuuden ja toiminnan tarkastusta määräysten ja lakimääräysten mukaisesti, jotka liittyvät käyttöpaikkaan ja -tapaan. On noudatettava hätävalaisimien dokumentaatiota koskevia säädösvaatimuksia.
2. Tuote voi lämmetä korkeampaan käyttölämpötilaan. Tuotetta ei saa peittää eikä ylikuumeneminen saa vaikuttaa muihin lämmönlähteisiin.
3. Tuotetta ei saa käyttää, jos sen kansi on haljennut tai rikki tai ilman sitä. Haljennut kansi on vaihdettava välittömästi. Jos kantta ei ole kiinnitetty, moduuli on irrotettava verkosta eikä sitä saa käyttää.
4. Valaisimet puhdistusta varten. Älä käytä kemiallisia aineita, jotka häiritsevät moduulin materiaalia.

AKKU

1. Akku on vaihdettava heti, kun moduuli ei enää täytä nimellisen käyttöajan vaatimuksia.
2. Vaihtoon on käytettävä saman tyyppisiä ja parametrejä omaavia akkuja (LiFePO4, 1500mAh, 6,4V, lataus I/U 200mA/ 6,4V).
3. Kun akku on vaihdettu uuteen, se on merkittävä etikettiin käyttöönottopäivämäärällä.
4. Akun täysi lataus saavutetaan 24 tunnin latauksen jälkeen.
5. Älä hävitä käytettyjä akkuja normaalin jätteen mukana, vaan toimita ne akkukeräyspisteeseen.

TESTI

1. Verkkovirralla - merkkivalo on vihreä.
2. Testipainikkeen painamisen jälkeen verkkovirta katkeaa, merkkivalo lakkaa valaisemasta, hätävalo syttyy.
3. Kun testipainike vapautetaan, akku latautuu uudelleen ja merkkivalo on vihreä.
4. Jos tämä ei toimi testissä, tarkista, että johdotus on oikein.

YMPÄRISTÖNSUOJELU / TUOTTEEN KÄYTTÖOHJEET

O1 Kiinnitä huomiota puhtauteen, ympäristönsuojeluun ja jätehuoltoon.

O2 Tuotemerkintä on esitettävä sähkö- ja elektroniikkalaitteiden hallitun hävittämisen ja keräämisen tarkoitusta varten. Näitä tuotteita ei saa hävittää tavallisen tai muun jätteen mukana sakon uhalla. Nämä tuotteet voivat olla haitallisia ympäristölle ja ihmisten terveydelle ja vaativat jatkokäsittelyä, erityisesti kierrätyksen tai hävittämisen kautta. Tuotteet, joissa on tämä merkintä, on toimitettava sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tietoja näiden tuotteiden keräyspisteistä saa paikallisilta viranomaisilta tai tämän tyyppisten tavaroiden myyjiltä. Kun laitteen käyttöikä on päättynyt, se voidaan myös palauttaa myyjälle uutta tuotetta ostettaessa, edellyttäen, että palautettu määrä ei ole suurempi kuin samantyyppisen laitteen ostettu määrä.

Muutokset tai tekniset muutokset eivät ole sallittuja. Muussa tapauksessa kaikki vastuut siirretään muutoksia tekevälle henkilölle. Tämän käyttöohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, palovammoja, sähköiskun, fyysisiä vammoja ja muita aineellisia tai aineettomia vahinkoja. Toimittaja ei ole millään tavalla vastuussa tämän käyttöohjeen suositusten noudattamatta jättämisen seurauksista, mukaan lukien virheellinen kokoaminen tai asennus, käyttö, riittämätön huolto ja valvonta käytön aikana tai muut seuraukset - muun muassa käyttöpaikka ja -tapa. Suosittelemme, että säilytät tämän käyttöohjeen.
