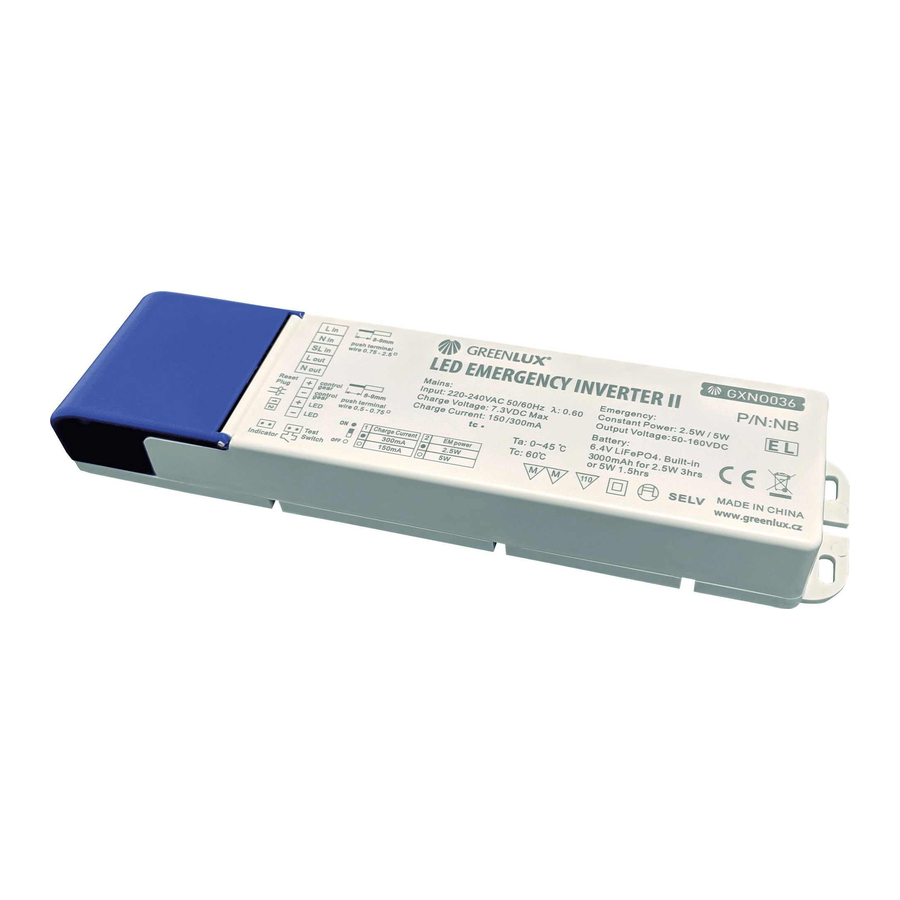

Manual del INVERSOR DE EMERGENCIA LED GREENLUX II

1. La corriente de salida del controlador LED es inferior a 4.0A.

2. La corriente de salida del controlador LED es superior a 4.0A.


CLASIFICACIÓN Y ASIGNACIÓN

Módulo de emergencia para usar con luminarias LED alimentadas por corriente constante. Diseñado para luminarias LED no SELV a prueba de polvo o similares con una tensión de alimentación de 50-160VDC. No está diseñado para luminarias LED de alta intensidad. El producto está diseñado para utilizar el controlador LED separado existente en la instalación de la luminaria donde no es necesario interrumpir el circuito LED. La unidad se puede instalar como una unidad mantenida o no mantenida y permite que la misma luminaria LED se utilice tanto para el funcionamiento normal como para el de emergencia. El módulo incluye una batería de 1500mAh. La potencia de salida del módulo se puede controlar mediante interruptores DIP a 2,5W, 5W. El tiempo de funcionamiento de emergencia depende de la potencia de salida seleccionada (2,5W = mín. 1,5h, 5W = mín. 3h). El flujo luminoso de las luminarias en modo de emergencia depende de la potencia de salida seleccionada. El producto tiene protección contra descarga, sobrecarga y cortocircuito.

EXPLICACIÓN DE LOS SIGNOS Y SÍMBOLOS UTILIZADOS

S1 Tensión nominal, frecuencia.

S2 Potencia nominal de salida.

S3 Corriente nominal.

S4 Cumplimiento de la norma EN 61347-2-7.

S5 Dispositivo de control independiente

S6 Protección de segunda clase contra descargas eléctricas.

S7 Tipo de batería

S8 (IP20) >12.5 mm Dedos o herramientas y objetos de tamaño similar. No protegido contra la entrada de agua.

S9 Factor de potencia.

S10 Uso exclusivo en interiores.

S11 Cumple con los requisitos de la evaluación de conformidad CE para una aplicación segura dentro de la Unión Europea.

S12 Cumple con los requisitos de la directiva RoHS (Restricción de Sustancias Peligrosas) según las regulaciones de la UE.

O1-O2 Consulte la sección PROTECCIÓN AMBIENTAL.

INSTRUCCIONES DE SEGURIDAD / MONTAJE / INSTALACIÓN

1. Antes de comenzar la instalación, familiarícese con el manual.
2. Durante el montaje y la instalación, es necesario adherirse a los procedimientos de los dibujos.
3. La instalación y la evaluación de la aplicabilidad para las condiciones específicas deben ser llevadas a cabo por personal debidamente cualificado.
4. El producto no puede instalarse sobre la superficie o cerca de materiales u objetos inflamables, combustibles, etc. Es necesario adherirse a las medidas de protección contra incendios.
5. El producto no puede utilizarse en un entorno con gas, biogás, vapores químicos, productos químicos y condiciones similares que afecten a la seguridad, la funcionalidad del producto y la protección contra incendios.
6. Proteja el producto del calor excesivo, especialmente durante el montaje en el techo bajo el tejado, o contra el sobrecalentamiento debido al efecto de otros calentadores, ventilación, bombas, etc.
7. El producto no está destinado a ser utilizado en entornos con alta humedad, por ejemplo, en piscinas, saunas, jacuzzis, spas y similares.
8. El producto es adecuado para el montaje en superficies inflamables (la superficie no se inflama, por ejemplo, hormigón, yeso, metal) normalmente inflamables (el punto de inflamación es al menos igual a 200°C cuando no hay ablandamiento o deformación debido a la temperatura, por ejemplo, madera y materiales de madera, con un espesor superior a 2 mm).
9. Cualquier operación durante la instalación, el funcionamiento, el ajuste o el mantenimiento del módulo y la batería debe realizarse después de desconectar la fuente de alimentación. Es necesario evitar la posible conexión de la fuente de alimentación por parte de otra persona.
10. Antes del primer uso, es necesario asegurarse de que la fijación mecánica, la conexión eléctrica y las condiciones de uso estén en orden.

INSTRUCCIONES DE FUNCIONAMIENTO / MANTENIMIENTO

1. El producto requiere una inspección periódica de la funcionalidad y el funcionamiento de acuerdo con las regulaciones y las leyes asociadas con el lugar y la forma de uso. Es necesario cumplir con los requisitos reglamentarios para la documentación de las luminarias de emergencia.
2. El producto puede calentarse a una temperatura de funcionamiento más alta. El producto no debe cubrirse y el sobrecalentamiento de la temperatura de funcionamiento afecta a otra fuente de calor.
3. El producto no debe utilizarse con la cubierta agrietada o rota o sin ella. Es necesario sustituir inmediatamente la cubierta agrietada. Si la cubierta no está fija, el módulo debe desconectarse de la red y no utilizarse.
4. Accesorios para la limpieza. No utilice agentes químicos que alteren el material del módulo.

BATERÍA

1. Es necesario sustituir la batería tan pronto como el módulo deje de cumplir los requisitos de tiempo de funcionamiento nominal.
2. Para la sustitución, deben utilizarse baterías del mismo tipo y parámetros (LiFePO4, 1500mAh, 6,4V, carga I/U 200mA/ 6,4V).
3. Después de sustituir la batería por una nueva, es necesario marcarla en la etiqueta con la fecha de puesta en marcha.
4. La carga completa de la batería se consigue después de 24 horas de carga.
5. No deseche las baterías usadas en el flujo de residuos normal, sino que debe entregarlas en el punto de recogida de baterías.

PRUEBA

1. Con alimentación de CA, la luz indicadora es verde.
2. Después de pulsar el botón de prueba (test), se interrumpe la alimentación de la red, la luz indicadora deja de iluminarse y se enciende la luz de emergencia.
3. Cuando se suelta el botón de prueba (test), la batería se recarga y la luz indicadora es verde.
4. Si esto no funciona en la prueba (test), compruebe que el cableado es correcto.

PROTECCIÓN AMBIENTAL / INSTRUCCIONES PARA EL USO DEL PRODUCTO

O1 Preste atención a la limpieza, la protección del medio ambiente y la gestión de residuos.

O2 La designación del producto debe presentarse con el fin de gestionar la eliminación y la recogida de equipos eléctricos y electrónicos. Estos productos no deben desecharse junto con los residuos comunes o de otro tipo, bajo pena de multa. Estos productos pueden ser perjudiciales para el medio ambiente y la salud humana y requieren otras formas de procesamiento, especialmente a través del reciclaje o la eliminación. Los productos con esta marca deben entregarse en un punto de recogida de equipos eléctricos y electrónicos. La información sobre los puntos de recogida de estos productos es proporcionada por las autoridades locales o los vendedores de este tipo de bienes. Cuando su vida útil ha terminado, el equipo también puede ser entregado al vendedor al comprar un nuevo producto, siempre que la cantidad devuelta no sea mayor que la cantidad comprada para el mismo tipo de equipo.

No se aceptan cambios ni modificaciones técnicas. De lo contrario, todas las responsabilidades se transfieren a la persona que realice dichos cambios. El incumplimiento de este manual puede causar incendios, quemaduras, descargas eléctricas, lesiones físicas y otros daños materiales o inmateriales. El proveedor no se hace responsable en modo alguno de las consecuencias del incumplimiento de las recomendaciones proporcionadas a través de este manual, incluyendo el montaje o la instalación incorrectos, el funcionamiento, el mantenimiento y la supervisión insuficientes durante el uso, u otras consecuencias, entre otras, el lugar y el método de uso. Le recomendamos que conserve este manual.
