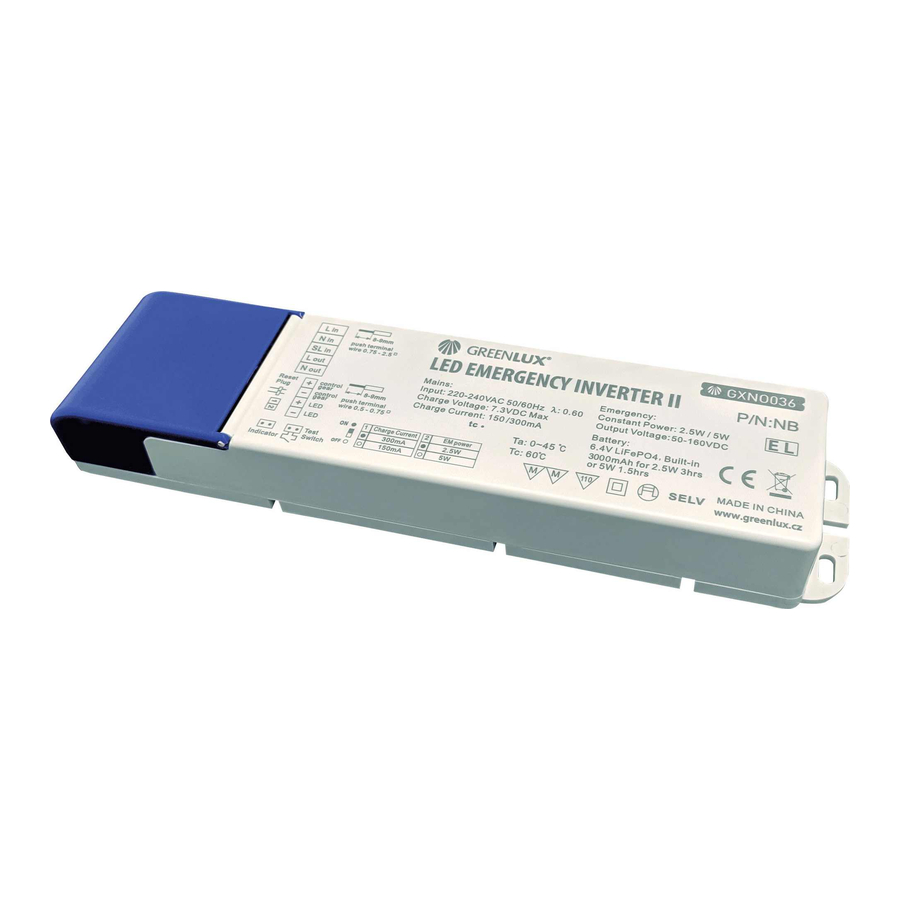

GREENLUX LED Апаттық Инверторы II Нұсқаулығы

1. LED драйверінің шығыс тогы 4.0A-дан төмен.

2. LED драйверінің шығыс тогы 4.0A-дан жоғары.


ЖІКТЕУ ЖӘНЕ ТАҒАЙЫНДАУ

Тұрақты токпен жұмыс істейтін LED шамдарымен пайдалануға арналған апаттық модуль. Қоректендіру кернеуі 50-160VDC болатын шаң өткізбейтін немесе ұқсас Non SELV LED шамдарына арналған. Ол жоғары қарқындылықтағы LED шамдарына арналмаған. Бұл өнім LED тізбегіне кірудің қажеті жоқ шам қондырғысындағы бөлек LED драйверін пайдалануға арналған. Құрылғыны техникалық қызмет көрсетілетін немесе техникалық қызмет көрсетілмейтін құрылғы ретінде орнатуға болады және ол қалыпты және апаттық режимде бірдей LED шамдарын пайдалануға мүмкіндік береді. Модульге 1500mAh батареясы кіреді. Модульдің шығыс қуатын 2,5W, 5W диптерімен басқаруға болады. Апаттық жұмыс уақыты таңдалған шығыс қуатына байланысты (2.5W = мин 1.5сағ, 5W = мин 3сағ). Апаттық режимдегі шамдардың жарық ағыны таңдалған шығыс қуатына байланысты. Өнімде разрядқа, шамадан тыс жүктемеге және қысқа тұйықталуға қарсы қорғаныс бар.

ПАЙДАЛАНЫЛҒАН БЕЛГІЛЕР МЕН СИМВОЛДАРДЫ ТҮСІНДІРУ

S1 Номиналды кернеу, жиілік.

S2 Номиналды шығыс қуаты.

S3 Номиналды ток.

S4 EN 61347-2-7 стандартына сәйкестік.

S5 Тәуелсіз басқару құрылғысы

S6 Электр тогының соғуынан екінші класты қорғаныс.

S7 Батарея түрі

S8 (IP20) >12.5 мм Саусақтар немесе ұқсас өлшемді құралдар мен заттар. Судың кіруінен қорғалмаған.

S9 Қуат коэффициенті.

S10 Тек ішінде ғана пайдаланыңыз.

S11 Еуропалық Одақ ішінде қауіпсіз қолдану үшін CE сәйкестігін бағалау талаптарына сәйкес келеді.

S12 ЕО ережелеріне сәйкес RoHS (Қауіпті заттарды шектеу) директивасының талаптарына сәйкес келеді.

O1-O2 ЭКОЛОГИЯЛЫҚ ҚОРҒАУ бөлімін қараңыз.

ҚАУІПСІЗДІК НҰСҚАУЛАРЫ / ҚҰРАСТЫРУ / ОРНАТУ

1. Орнатуды бастамас бұрын, нұсқаулықпен танысыңыз.
2. Құрастыру және орнату кезінде сызбалардағы процедураларды ұстану қажет.
3. Нақты жағдайлар үшін орнату және қолдану мүмкіндігін тиісті біліктілігі бар персонал жүзеге асыруы керек.
4. Өнімді жанғыш материалдардың немесе заттардың, жанғыш заттардың бетіне немесе жанына орнатуға болмайды. Өрттен қорғау шараларын сақтау қажет.
5. Өнімді газ, биогаз, химиялық түтін, химиялық заттар және қауіпсіздікке, өнімнің функционалдығына және өрттен қорғауға әсер ететін ұқсас жағдайларда пайдалануға болмайды.
6. Өнімді шамадан тыс қызудан, әсіресе төбенің астындағы төбеге орнату кезінде немесе басқа жылытқыштардың, желдетудің, сорғылардың және т.б. әсерінен қызып кетуден қорғаңыз.
7. Өнім жоғары ылғалдылық жағдайында - мысалы, бассейндерде, сауналарда, ыстық ванналарда, спаларда және т.б. пайдалануға арналмаған.
8. Өнім жанғыш беттерге (беті жанбайды, мысалы, бетон, сылақ, металл) қалыпты жанғыш (жану температурасы кемінде 200°C, температураға байланысты жұмсарту немесе деформация болмаған кезде, мысалы, қалыңдығы 2 мм-ден асатын ағаш және ағаш материалдары) орнатуға жарамды.
9. Модуль мен батареяны орнату, пайдалану, реттеу немесе техникалық қызмет көрсету кезіндегі кез келген операцияны қуат көзін ажыратқаннан кейін орындау керек. Басқа адамның қуат көзін қосуының алдын алу қажет.
10. Бірінші рет қолданар алдында механикалық бекітудің, электрлік қосылымның және пайдалану шарттарының дұрыс екеніне көз жеткізу қажет.

ПАЙДАЛАНУ / ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ НҰСҚАУЛАРЫ

1. Өнімді пайдалану орнымен және тәсілімен байланысты ережелер мен заң ережелеріне сәйкес функционалдығы мен жұмысын мерзімді түрде тексеруді талап етеді. Апаттық шамдарға арналған құжаттамаға қатысты нормативтік талаптарды сақтау қажет.
2. Өнім жоғары жұмыс температурасына дейін қызуы мүмкін. Өнімді жауып тастауға және жұмыс температурасының басқа жылу көзіне әсер етуіне жол бермеу керек.
3. Өнімді жарылған немесе сынған қақпақпен немесе онсыз пайдалануға болмайды. Жарылған қақпақты дереу ауыстыру қажет. Егер қақпақ бекітілмесе, модульді желіден ажыратып, пайдаланбау керек.
4. Тазалауға арналған арматура. Модуль материалына зиян келтіретін химиялық заттарды пайдаланбаңыз.

БАТАРЕЯ

1. Модуль енді номиналды жұмыс уақыты талаптарына сәйкес келмеген жағдайда батареяны ауыстыру қажет.
2. Ауыстыру үшін бірдей типтегі және параметрлері бар батареяларды пайдалану керек (LiFePO4, 1500mAh, 6,4V, зарядтау I/U 200mA/ 6,4V).
3. Батареяны жаңасына ауыстырғаннан кейін оны іске қосу күнімен белгілеу қажет.
4. Батареяны толық зарядтауға 24 сағат зарядтаудан кейін қол жеткізіледі.
5. Пайдаланылған батареяларды қалыпты қалдықтар ағынына тастамаңыз, бірақ оларды батареяларды жинау орнына тапсырыңыз.

ТЕСТ

1. Айнымалы ток қуатында - индикатор шамы жасыл түсті.
2. Тест түймесін басқаннан кейін желілік қуат көзі үзіледі, индикатор шамы жануын тоқтатады, апаттық жарық қосылады.
3. Тест түймесі босатылған кезде батарея қайта зарядталады және индикатор шамы жасыл түсті болады.
4. Егер бұл тестте жұмыс істемесе, сымдардың дұрыс екенін тексеріңіз.

ҚОРШАҒАН ОРТАНЫ ҚОРҒАУ / ӨНІМДІ ПАЙДАЛАНУ НҰСҚАУЛАРЫ

O1 Тазалыққа, қоршаған ортаны қорғауға және қалдықтарды басқаруға назар аударыңыз.

O2 Өнімнің белгіленуі электрлік және электрондық жабдықты басқарылатын кәдеге жарату-жинау мақсатында ұсынылуы керек. Бұл өнімдерді айыппұл санкциясымен бірге жалпы немесе басқа қалдықтармен бірге тастауға болмайды. Бұл өнімдер қоршаған ортаға және адам денсаулығына зиянды болуы мүмкін және әсіресе қайта өңдеу немесе кәдеге жарату арқылы өңдеудің қосымша түрлерін қажет етеді. Осы белгісі бар өнімдер электрлік және электрондық жабдыққа арналған жинау орнына жеткізілуі керек. Осы өнімдерге арналған жинау орындары туралы ақпаратты жергілікті билік органдары немесе осы типтегі тауарларды сатушылар береді. Қызмет ету мерзімі аяқталған кезде, жабдықты жаңа өнім сатып алған кезде сатушыға қайтаруға болады, егер қайтарылған мөлшері бір типтегі жабдық үшін сатып алынған мөлшерден аспаса.

Ешқандай өзгерістерге немесе техникалық модификацияларға жол берілмейді. Әйтпесе, барлық жауапкершілік осындай өзгерістерді орындайтын адамға ауысады. Осы нұсқаулықты сақтамау өртке, күйікке, электр тогының соғуына, физикалық жарақаттарға және басқа да материалдық немесе материалдық емес залалға әкелуі мүмкін. Жеткізуші осы нұсқаулық арқылы берілген ұсыныстарды сақтамаудың салдарына ешқандай жауапты емес, соның ішінде дұрыс құрастырмау немесе орнатпау, пайдалану, жеткіліксіз техникалық қызмет көрсету және пайдалану кезінде қадағаламау немесе басқа салдарлар – басқалардың арасында пайдалану орны мен әдісі. Осы нұсқаулықты сақтауды ұсынамыз.
