TP-Link KS230 KIT - Ръководство за бърз старт на интелигентен Wi-Fi димер с 3 превключвателя

Преди да започнете

• Главният и сателитният димер не могат да работят отделно или с традиционни 3-позиционни превключватели.
• Главният и сателитният димер са различни и трябва да бъдат инсталирани в правилните кутии на стената.
• Винаги можете да намерите подробни инструкции за окабеляване в приложението Kasa Smart.

ИЛИ

• Цветовете на проводниците, използвани в това ръководство, са препоръчани от Националния електрически кодекс (NEC). Вашите действителни цветове на проводниците може да варират.

1. Метод на монтаж: Независимо монтиран (само във вертикално положение);
2. Високо напрежение - Изключете захранването преди обслужване.

Свържете вашия 3-позиционен димер

1. Изключете прекъсвача.
   След това свалете двете стенни плочи. Вашите обикновени превключватели може да изглеждат така.


   Два проводника за свързване - (Един срещу друг с винтове със същия цвят.)
   Линеен/Товарен проводник - (Черен. Линейните и товарните проводници са в различни кутии.)

2. Запознайте се с проводниците.

• Линия (под напрежение/горещ): Обикновено черен. Единият край е свързан към прекъсвача, другият към вашия ПЪРВИ 3-позиционен превключвател.
• Товар: Обикновено черен. Единият край е свързан към осветителното тяло, другият към вашия ВТОРИ 3-позиционен превключвател.
• Проводници за свързване: Обикновено единият е черен, а другият е червен.
• Неутрален: Обикновено сноп от бели проводници, които не са свързани към обикновения превключвател. Те могат да бъдат сгънати в самия заден край.
• Заземяване: Обикновено зелен или меден.

3. Означете проводниците за свързване в двете кутии на стената.


4. Изключете линейните/товарните проводници от двата превключвателя, след което ги покрийте с предоставените гайки за проводници за безопасност.


5. Идентифицирайте линейните и товарните проводници в двете кутии на стената.
   1. Включете прекъсвача. Използвайте детектор за напрежение, за да идентифицирате проводника под напрежение (линеен проводник).
      Внимавайте да избягвате токов удар.


   2. Изключете прекъсвача и означете линейния проводник. Това е кутията на стената за главния димер.
   3. Означете другия проводник в другата кутия на стената като товарен проводник. Това е кутията на стената за сателитния димер.
6. Означете неутралния проводник в кутията на стената за главния димер и заземяващите проводници в двете кутии на стената.
7. Изключете всички проводници от двата обикновени превключвателя и ги свържете към интелигентния 3-позиционен димер, както е показано по-долу.

Какво трябва да направя, ако светодиодът на главния димер мига червено бързо след инсталиране?
Това означава, че проводниците са свързани неправилно. Моля, проверете окабеляването. Препоръчваме да се консултирате с електротехник.

Забележка: Няма нужда да се прави разлика между двата проводника за свързване.

Настройте вашия 3-позиционен димер

ИЗТЕГЛЕТЕ ПРИЛОЖЕНИЕТО

Вземете приложението Kasa Smart от App Store или Google Play.

ИЛИ

НАСТРОЙТЕ

Докоснете бутона в приложението. Изберете Smart Switches (Интелигентни превключватели), след това Smart 3-Way Dimmer (Интелигентен 3-позиционен димер). След това следвайте инструкциите на приложението, за да настроите вашия интелигентен димер.

Външен вид

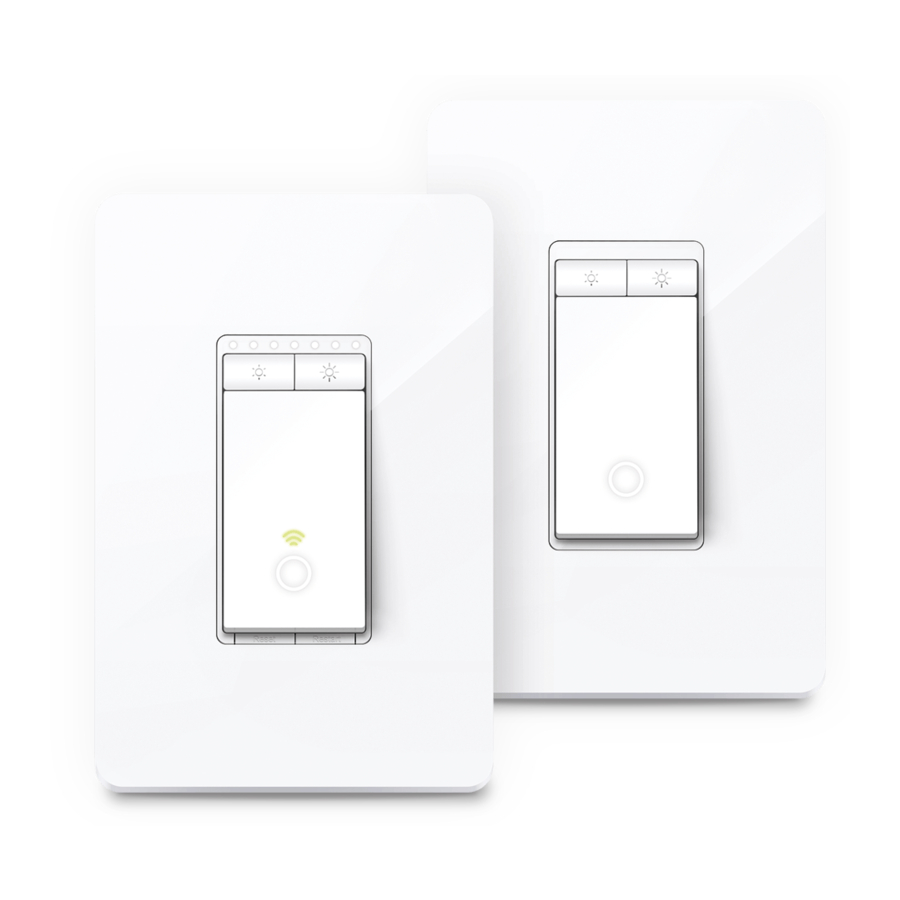

Този комплект 3-позиционен димер има главен димер и сателитен димер. Те не могат да работят отделно или с традиционни 3-позиционни превключватели.

Бутон и светодиод на главния димер

Бутони

	Намалете или увеличете яркостта.
Нулиране (Reset)	Натиснете и задръжте за около 5 секунди, за да нулирате Wi-Fi, като запазите предишните настройки. Натиснете и задръжте за около 10 секунди, за да възстановите фабричните настройки по подразбиране на вашия димер.
Рестартиране (Restart)	Натиснете, за да рестартирате вашия димер.
Бутон за включване/изключване (On/Off)	Натиснете, за да включите/изключите вашия димер.

Индикатори за яркост

Индикатори за яркост

Показват яркостта на светлината. Повече индикатори означават по-висока яркост.

Светодиод

Бутон и светодиод на сателитния димер

Бутони

	Намалете или увеличете яркостта.
Бутон за включване/изключване (On/Off Button)	Натиснете, за да включите/изключите вашия димер.

Светодиод

Постоянно бяло (Solid White)

Димерът е изключен. Светодиодът е включен, за да покаже местоположението на димера на тъмно

Поддръжка

За техническа поддръжка, ръководства за потребителя, често задавани въпроси, гаранция и други, моля, посетете https://www.tp-link.com/support

Спецификации

Оценка: 120 V~ 60 Hz

Товар: 300 W с нажежаема жичка 150 W LED (MLV)

Работна температура: 0~40℃

Тип димиране*: Димиране на водещия ръб / TRIAC фазово изрязване

Управление на работата, действие тип 1

Степен на замърсяване 2

Номинално импулсно напрежение 2500 V

Софтуерен клас A

*Също така се препоръчва да се свържете с поддръжката на вашата крушка, за да проверите поддържания тип димиране на крушката.

Бележка за безопасност

Преди да инсталирате, обслужвате или премахнете превключвателя, прочетете и следвайте всички предпазни мерки, включително следните:

•
  Риск от токов удар – Може да са необходими повече от един прекъсвач, за да се изключи оборудването преди обслужване. Подходящ е прекъсвач, който изключва едновременно линейния и неутралния проводник. Уверете се, че захранването е изключено на прекъсвача, преди да премахнете или инсталирате какъвто и да е превключвател. Използвайте безконтактен тестер за напрежение, за да се уверите, че захранването е изключено.
• Интелигентният превключвател трябва да бъде инсталиран и използван в съответствие с Националния електрически кодекс (NEC) или вашия местен електрически кодекс. Ако не сте запознати с тези кодекси и изисквания или не ви е удобно да извършвате инсталацията, консултирайте се с квалифициран електротехник.
• Не инсталирайте интелигентния превключвател с мокри ръце или когато стоите на мокри или влажни повърхности.
• Инсталирайте само в подходяща UL Listed кутия за контакт (подходящи размери: В > 2,95 инча/75 мм, Ш > 1,81 инча/46 мм, Д > 2 инча/51 мм).
• Затегнете винтовете на клемите до 13 lbf-in за главния димерен превключвател и 11 lbf-in за сателитния превключвател.
• Дръжте устройството далеч от вода, огън, влажност или гореща среда.
• Не се опитвайте да разглобявате, поправяте или модифицирате устройството. Ако имате нужда от обслужване, моля, свържете се с нас.
• Не използвайте устройството там, където безжичните устройства не са разрешени.
