TP-Link KS230 KIT - Smart Wi-Fi 3-Way Dimmer Gyors üzembe helyezési útmutató

Mielőtt elkezdené

• A fő és a kiegészítő fényerőszabályzók nem működnek külön-külön vagy hagyományos 3-utas kapcsolókkal.
• A fő és a kiegészítő fényerőszabályzók eltérőek, és a megfelelő fali dobozokba kell őket beszerelni.
• A részletes bekötési útmutatót mindig megtalálja a Kasa Smart alkalmazásban.

VAGY

• Az ebben az útmutatóban használt vezetékek színeit a National Electric Code (NEC) ajánlja. Az Ön tényleges vezetékeinek színei eltérhetnek.

1. Szerelési mód: Függetlenül szerelve (csak függőleges helyzetben);
2. Nagyfeszültség - Szervizelés előtt kapcsolja ki az áramellátást.

A 3-utas fényerőszabályzó bekötése

1. Kapcsolja ki a megszakítót.
   Ezután távolítsa el a két fali lemezt. Az Ön hagyományos kapcsolói így nézhetnek ki.


   Két "Traveler" vezeték - (Egymással szemben, azonos színű csavarokkal.)
   "Line/Load" vezeték - (Fekete. A "Line" és "Load" vezetékek különböző dobozokban vannak.)

2. Ismerje meg a vezetékeket.

• Line (Feszültség alatt lévő/Forró): Általában fekete. Az egyik vége a megszakítóhoz, a másik az ELSŐ 3-utas kapcsolóhoz csatlakozik.
• Load (Terhelés): Általában fekete. Az egyik vége a lámpatesthez, a másik a MÁSODIK 3-utas kapcsolóhoz csatlakozik.
• Travelers (Utazók): Általában az egyik fekete, a másik piros.
• Neutral (Nulla): Általában egy köteg fehér vezeték, amely nincs a hagyományos kapcsolóhoz csatlakoztatva. Lehet, hogy a legmélyén vannak feltekerve.
• Ground (Földelés): Általában zöld vagy réz.

3. Jelölje meg a Traveler vezetékeket a két fali dobozban.


4. Válassza le a Line/Load vezetékeket a két kapcsolóról, majd a biztonság kedvéért fedje le őket a mellékelt vezetékcsavarokkal.


5. Azonosítsa a Line és Load vezetékeket a két fali dobozban.
   1. Kapcsolja be a megszakítót. Feszültségérzékelővel azonosítsa a feszültség alatt lévő vezetéket (Line vezeték).
      Ügyeljen arra, hogy elkerülje az áramütést.


   2. Kapcsolja ki a megszakítót, és jelölje meg a Line vezetéket. Ez a fő fényerőszabályzó fali doboza.
   3. Jelölje meg a másik fali dobozban lévő másik vezetéket Load vezetéknek. Ez a kiegészítő fényerőszabályzó fali doboza.
6. Jelölje meg a Neutral vezetéket a fő fényerőszabályzó fali dobozában, és a Ground vezetékeket mindkét fali dobozban.
7. Válassza le az összes vezetéket a két hagyományos kapcsolóról, és csatlakoztassa őket az intelligens 3-utas fényerőszabályzóhoz az alábbiak szerint.

Mit tegyek, ha a fő fényerőszabályzó LED-je gyorsan pirosan villog a telepítés után?
Ez azt jelenti, hogy a vezetékek helytelenül vannak csatlakoztatva. Kérjük, ellenőrizze a bekötést. Javasoljuk, hogy forduljon villanyszerelőhöz.

Megjegyzés: Nem kell különbséget tenni a két "traveler" vezeték között.

A 3-utas fényerőszabályzó beállítása

ALKALMAZÁS LETÖLTÉSE

Szerezze be a Kasa Smart alkalmazást az App Store-ból vagy a Google Play-ből.

VAGY

BEÁLLÍTÁS

Érintse meg az gombot az alkalmazásban. Válassza a Smart Switches (Okos kapcsolók), majd a Smart 3-Way Dimmer (Okos 3-utas fényerőszabályzó) lehetőséget. Ezután kövesse az alkalmazás utasításait az intelligens fényerőszabályzó beállításához.

Megjelenés

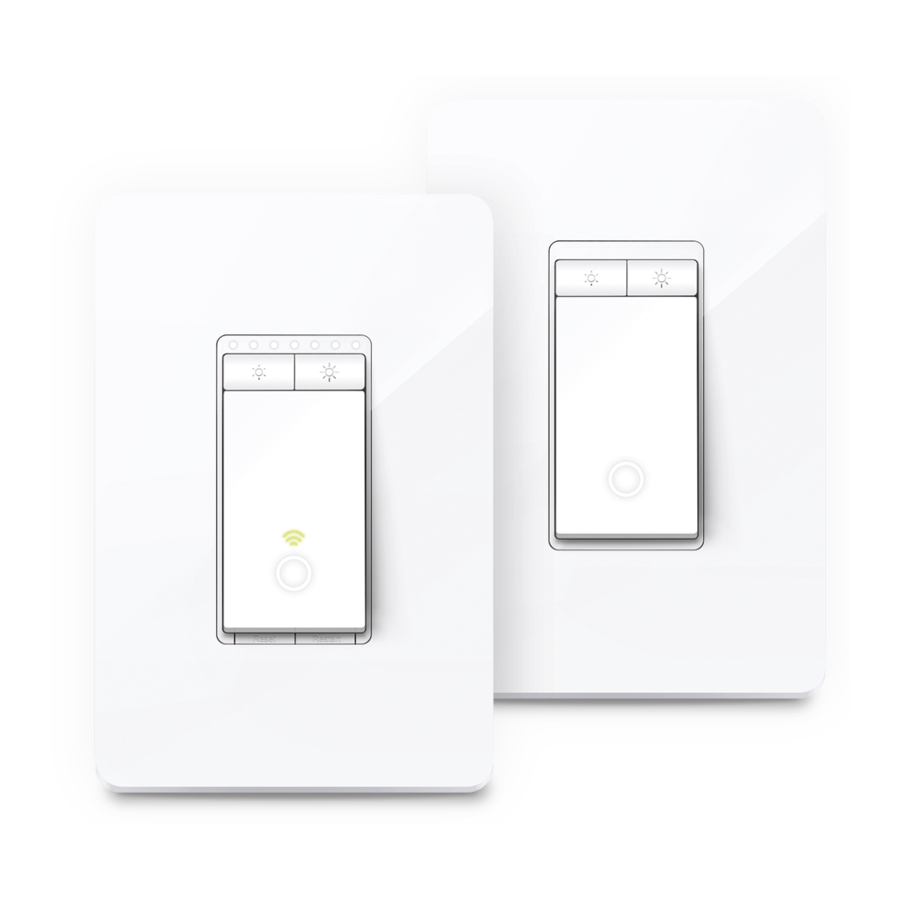

Ez a 3-utas fényerőszabályzó készlet egy fő fényerőszabályzót és egy kiegészítő fényerőszabályzót tartalmaz. Ezek nem működnek külön-külön vagy hagyományos 3-utas kapcsolókkal.

Fő fényerőszabályzó gomb és LED

Gombok

	Csökkentse vagy növelje a fényerőt.
Reset (Visszaállítás)	Nyomja meg és tartsa lenyomva körülbelül 5 másodpercig a Wi-Fi visszaállításához a korábbi beállítások megtartása mellett. Nyomja meg és tartsa lenyomva körülbelül 10 másodpercig a fényerőszabályzó gyári alapbeállításainak visszaállításához.
Restart (Újraindítás)	Nyomja meg a fényerőszabályzó újraindításához.
On/Off (Be/Ki) Button (Gomb)	Nyomja meg a fényerőszabályzó be- és kikapcsolásához.

Fényerőjelzők

Brightness Indicators (Fényerőjelzők)

Jelzi a fényerőt. Több jelző magasabb fényerőt jelent.

LED

Kiegészítő fényerőszabályzó gomb és LED

Gombok

	Csökkentse vagy növelje a fényerőt.
On/Off Button (Be/Ki gomb)	Nyomja meg a fényerőszabályzó be- és kikapcsolásához.

LED

Solid White (Folyamatos fehér)

A fényerőszabályzó ki van kapcsolva. A LED világít, hogy jelezze a fényerőszabályzó helyét a sötétben

Támogatás

Technikai támogatásért, felhasználói útmutatókért, GYIK-ért, garanciáért és egyebekért látogasson el a https://www.tp-link.com/support oldalra

Műszaki adatok

Értékelés: 120 V~ 60 Hz

Terhelés: 300 W Izzólámpa 150 W LED (MLV)

Üzemi hőmérséklet: 0~40℃

Fényerőszabályzás típusa*: Leading Edge Dimming / TRIAC Phase Cut

Működtető vezérlés, 1. típusú működés

Szennyezési fok 2

Névleges lökőfeszültség 2500 V

Szoftver A osztály

*Javasoljuk továbbá, hogy vegye fel a kapcsolatot a lámpa támogatásával, hogy ellenőrizze a lámpa által támogatott fényerőszabályzási típust.

Biztonsági figyelmeztetés

A kapcsoló beszerelése, szervizelése vagy eltávolítása előtt olvassa el és kövesse az összes biztonsági óvintézkedést, beleértve a következőket:

•
  Áramütés veszélye – A berendezés szervizelése előtt több leválasztó kapcsolóra lehet szükség a berendezés feszültségmentesítéséhez. Megfelelő a megszakító, amely egyidejűleg leválasztja a "Line" és a "Neutral" vezetőt. Győződjön meg arról, hogy a megszakítónál ki van kapcsolva az áram, mielőtt bármilyen kapcsolót eltávolít vagy beszerel. Használjon érintésmentes feszültségvizsgálót, hogy megbizonyosodjon arról, hogy ki van kapcsolva az áram.
• Az intelligens kapcsolót a National Electric Code (NEC) vagy a helyi elektromos előírások szerint kell telepíteni és használni. Ha nem ismeri ezeket az előírásokat és követelményeket, vagy kényelmetlenül érzi magát a telepítés során, forduljon szakképzett villanyszerelőhöz.
• Ne szerelje be az intelligens kapcsolót nedves kézzel, vagy ha nedves vagy párás felületen áll.
• Csak megfelelő UL-listás aljzatdobozba szerelje be (megfelelő méretek: H > 2,95 hüvelyk/75 mm, Sz > 1,81 hüvelyk/46 mm, M > 2 hüvelyk/51 mm).
• Húzza meg a sorkapocs csavarjait 13 lbf-in nyomatékkal a fő fényerőszabályzó kapcsolóhoz, és 11 lbf-in nyomatékkal a kiegészítő kapcsolóhoz.
• Tartsa távol a készüléket víztől, tűztől, nedvességtől vagy forró környezettől.
• Ne kísérelje meg a készülék szétszerelését, javítását vagy módosítását. Ha szervizre van szüksége, kérjük, vegye fel velünk a kapcsolatot.
• Ne használja a készüléket olyan helyen, ahol a vezeték nélküli eszközök nem engedélyezettek.
