TP-Link KS230 KIT - Guia de Início Rápido do Dimmer Inteligente Wi-Fi de 3 Vias

Antes de começar

• Os dimmers principal e satélite não podem funcionar separadamente ou com interruptores de 3 vias tradicionais.
• Os dimmers principal e satélite são diferentes e devem ser instalados nas caixas de parede corretas.
• Você sempre pode encontrar instruções de fiação detalhadas no aplicativo Kasa Smart.

OU

• As cores dos fios usadas neste guia são recomendadas pelo Código Elétrico Nacional (NEC). As cores reais dos seus fios podem variar.

1. Método de montagem: Montado independentemente (Posição vertical apenas);
2. Alta tensão - Desconecte a fonte de alimentação antes de fazer a manutenção.

Conecte seu dimmer de 3 vias

1. Desligue o disjuntor.
   Em seguida, remova as duas placas de parede. Seus interruptores comuns podem ser parecidos com este.


   Dois fios de passagem - (Opostos um ao outro com parafusos da mesma cor.)
   Fio de linha/carga - (Preto. Os fios de linha e carga estão em caixas diferentes.)

2. Conheça os fios.

• Linha (Energia/Quente): Geralmente preto. Uma extremidade é conectada ao disjuntor, a outra ao seu PRIMEIRO interruptor de 3 vias.
• Carga: Geralmente preto. Uma extremidade é conectada à luminária, a outra ao seu SEGUNDO interruptor de 3 vias.
• Passagem: Geralmente um é preto e o outro é vermelho.
• Neutro: Geralmente um feixe de fios brancos, não conectado ao interruptor comum. Eles podem estar dobrados no fundo.
• Terra: Geralmente verde ou cobre.

3. Etiquete os fios de Passagem nas duas caixas de parede.


4. Desconecte os fios de Linha/Carga dos dois interruptores, em seguida, cubra-os com as porcas de fio fornecidas para segurança.


5. Identifique os fios de Linha e Carga nas duas caixas de parede.
   1. Ligue o disjuntor. Use um detector de tensão para identificar o fio energizado (fio de Linha).
      Tome cuidado para evitar choques elétricos.


   2. Desligue o disjuntor e etiquete o fio de Linha. Esta é a caixa de parede para o dimmer principal.
   3. Etiquete o outro fio na outra caixa de parede como o fio de Carga. Esta é a caixa de parede para o dimmer satélite.
6. Etiquete o fio Neutro na caixa de parede para o dimmer principal e os fios de Terra em ambas as caixas de parede.
7. Desconecte todos os fios dos dois interruptores comuns, e conecte-os ao Dimmer Inteligente de 3 Vias como abaixo.

O que devo fazer se o LED do dimmer principal piscar em vermelho rapidamente após a instalação?
Isso significa que os fios estão conectados incorretamente. Verifique a fiação. Recomendamos consultar um eletricista.

Observação: Não é necessário distinguir entre os dois fios de passagem.

Configure seu dimmer de 3 vias

BAIXE O APLICATIVO

Obtenha o aplicativo Kasa Smart na App Store ou no Google Play.

OU

CONFIGURAR

Toque no botão no aplicativo. Selecione Smart Switches (Interruptores Inteligentes) e, em seguida, Smart 3-Way Dimmer (Dimmer Inteligente de 3 Vias). Em seguida, siga as instruções do aplicativo para configurar seu dimmer inteligente.

Aparência

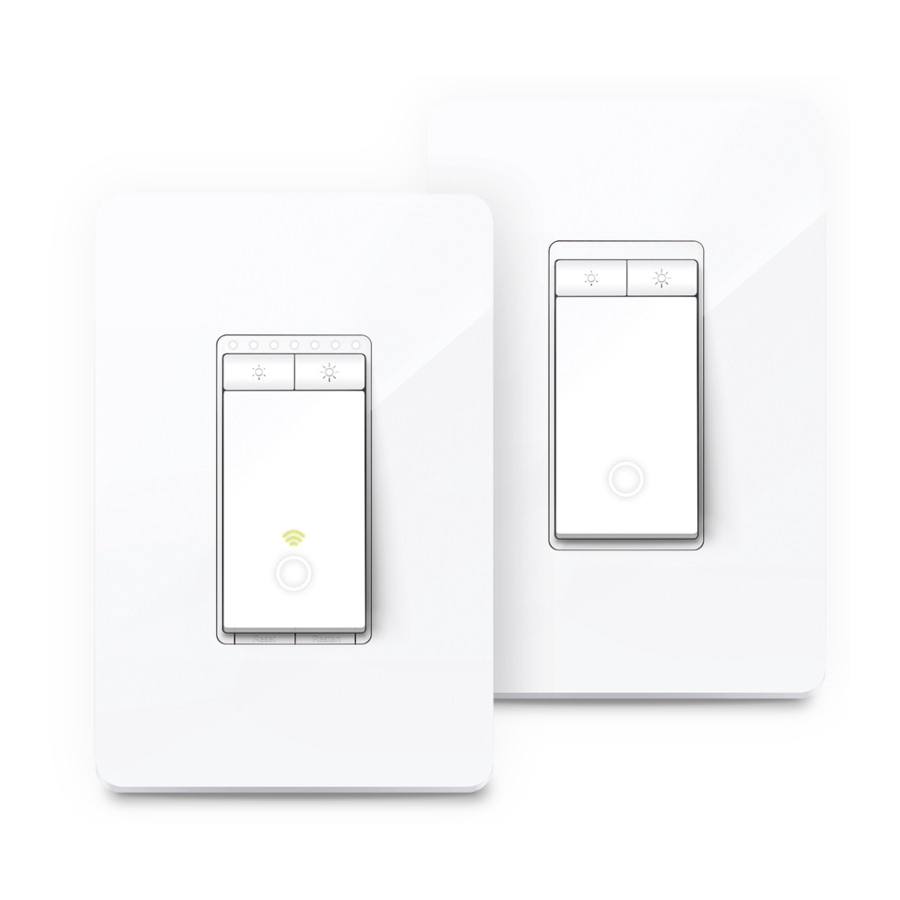

Este Kit Dimmer de 3 Vias tem um dimmer principal e um dimmer satélite. Eles não podem funcionar separadamente ou com interruptores de 3 vias tradicionais.

Botão e LED do Dimmer Principal

Botões

	Diminua ou aumente o brilho.
Reset	Pressione e segure por cerca de 5 segundos para redefinir o Wi-Fi, mantendo as configurações anteriores. Pressione e segure por cerca de 10 segundos para restaurar as configurações de fábrica do seu dimmer.
Restart (Reiniciar)	Pressione para reiniciar seu dimmer.
On/Off (Ligar/Desligar) Button (Botão)	Pressione para ligar/desligar seu dimmer.

Indicadores de Brilho

Indicadores de Brilho

Indicam o brilho da luz. Mais indicadores significam maior brilho.

LED

Botão e LED do Dimmer Satélite

Botões

	Diminua ou aumente o brilho.
On/Off Button (Botão Ligar/Desligar)	Pressione para ligar/desligar seu dimmer.

LED

Branco Constante

O dimmer está desligado. O LED está aceso para indicar a localização do dimmer no escuro

Suporte

Para suporte técnico, guias do usuário, FAQs, garantia e muito mais, visite https://www.tp-link.com/support

Especificações

Classificação: 120 V~ 60 Hz

Carga: 300 W Incandescente 150 W LED (MLV)

Temperatura de operação: 0~40℃

Tipo de Dimmer*: Dimmer de Borda de Ataque / Corte de Fase TRIAC

Controle de operação, ação do Tipo 1

Grau de Poluição 2

Tensão de Impulso Nominal 2500 V

Classe de Software A

*Também é sugerido entrar em contato com o suporte da sua lâmpada para verificar o tipo de dimmer suportado pela lâmpada.

Aviso de Segurança

Antes de instalar, fazer manutenção ou remover o interruptor, leia e siga todas as precauções de segurança, incluindo o seguinte:

•
  Risco de Choque Elétrico – Mais de um interruptor de desconexão pode ser necessário para desenergizar o equipamento antes da manutenção. Um disjuntor que desconecta o condutor de Linha e Neutro simultaneamente é adequado. Certifique-se de que a energia esteja desligada no disjuntor antes de remover ou instalar qualquer interruptor. Use um testador de tensão sem contato para garantir que a energia esteja desligada.
• O Interruptor Inteligente deve ser instalado e usado de acordo com o Código Elétrico Nacional (NEC) ou seu código elétrico local. Se você não estiver familiarizado com esses códigos e requisitos, ou não se sentir confortável para realizar a instalação, consulte um eletricista qualificado.
• Não instale o Interruptor Inteligente com as mãos molhadas ou quando estiver em pé sobre superfícies molhadas ou úmidas.
• Instale apenas em uma caixa de tomada listada pela UL adequada (dimensões adequadas: A > 2,95 pol./75 mm, L > 1,81 pol./46 mm, P > 2 pol./51 mm).
• Aperte os parafusos do terminal para 13 lbf-in para o interruptor dimmer principal e 11 lbf-in para o interruptor satélite.
• Mantenha o dispositivo longe de água, fogo, umidade ou ambientes quentes.
• Não tente desmontar, reparar ou modificar o dispositivo. Se precisar de manutenção, entre em contato conosco.
• Não use o dispositivo onde dispositivos sem fio não são permitidos.
