TP-Link KS230 KIT - Udhëzues i Shpejtë i Ndriçuesit të Zgjuar Wi-Fi me 3 Mënyra

Përpara se të Filloni

• Ndriçuesit kryesorë dhe satelitorë nuk mund të punojnë veçmas ose me çelësa tradicionalë me 3 mënyra.
• Ndriçuesit kryesorë dhe satelitorë janë të ndryshëm dhe duhet të instalohen në kutitë e duhura të murit.
• Gjithmonë mund të gjeni udhëzime të hollësishme për instalimin e telave në aplikacionin Kasa Smart.

OSE

• Ngjyrat e telave të përdorura në këtë udhëzues rekomandohen nga Kodi Kombëtar Elektrik (NEC). Ngjyrat tuaja aktuale të telave mund të ndryshojnë.

1. Metoda e montimit: Montuar në mënyrë të pavarur (Vetëm pozicion vertikal);
2. Tension i Lartë - Shkëputeni furnizimin me energji përpara servisimit.

Lidhni Ndriçuesin tuaj me 3 Mënyra

1. Fikeni çelësin automatik.
   Pastaj hiqni dy pllakat e murit. Çelësat tuaj të thjeshtë mund të duken kështu.


   Dy tela Udhëtues - (Përballë njëri-tjetrit me vida me të njëjtën ngjyrë.)
   Tela Linjë/Ngarkesë - (E zezë. Telat Linjë dhe Ngarkesë janë në kuti të ndryshme.)

2. Njihuni me telat.

• Linja (Nën Tension/E Nxehtë): Zakonisht e zezë. Njëra skaj është i lidhur me çelësin automatik, tjetri me çelësin tuaj TË PARË me 3 Mënyra.
• Ngarkesa: Zakonisht e zezë. Njëra skaj është i lidhur me llambën, tjetri me çelësin tuaj TË DYTË me 3 Mënyra.
• Udhëtuesit: Zakonisht njëri është i zi dhe tjetri është i kuq.
• Neutral: Zakonisht një tufë telash të bardhë, të palidhur me çelësin e thjeshtë. Ato mund të jenë të palosura në pjesën e pasme.
• Tokëzimi: Zakonisht jeshile ose bakri.

3. Etiketoni telat Udhëtues në dy kutitë e murit.


4. Shkëputni telat Linjë/Ngarkesë nga dy çelësat, pastaj mbulojini ato me dado telash të ofruara për siguri.


5. Identifikoni telat Linjë dhe Ngarkesë në dy kutitë e murit.
   1. Ndizeni çelësin automatik. Përdorni një detektor tensioni për të identifikuar telin e energjizuar (teli i Linjës).
      Kini kujdes për të shmangur goditjet elektrike.


   2. Fikeni çelësin automatik dhe etiketoni telin Linjë. Kjo është kutia e murit për ndriçuesin kryesor.
   3. Etiketoni telin tjetër në kutinë tjetër të murit si teli Ngarkesë. Kjo është kutia e murit për ndriçuesin satelitor.
6. Etiketoni telin Neutral në kutinë e murit për ndriçuesin kryesor, dhe telat Tokëzim në të dy kutitë e murit.
7. Shkëputni të gjithë telat nga dy çelësat e thjeshtë, dhe lidhini ato me Ndriçuesin e Zgjuar me 3 Mënyra si më poshtë.

Çfarë duhet të bëj nëse LED-i i ndriçuesit kryesor pulson me të kuqe shpejt pas instalimit?
Kjo do të thotë që telat janë lidhur gabimisht. Ju lutemi kontrolloni instalimin e telave. Ne rekomandojmë të konsultoheni me një elektricist.

Shënim: Nuk ka nevojë të dallohen dy telat udhëtues.

Konfiguroni Ndriçuesin tuaj me 3 Mënyra

SHKARKO APLIKACIONIN

Merrni aplikacionin Kasa Smart nga App Store ose Google Play.

OSE

KONFIGURO

Trokitni butonin në aplikacion. Zgjidhni Çelësat e Zgjuar pastaj Ndriçuesi i Zgjuar me 3 Mënyra. Pastaj ndiqni udhëzimet e aplikacionit për të konfiguruar ndriçuesin tuaj të zgjuar.

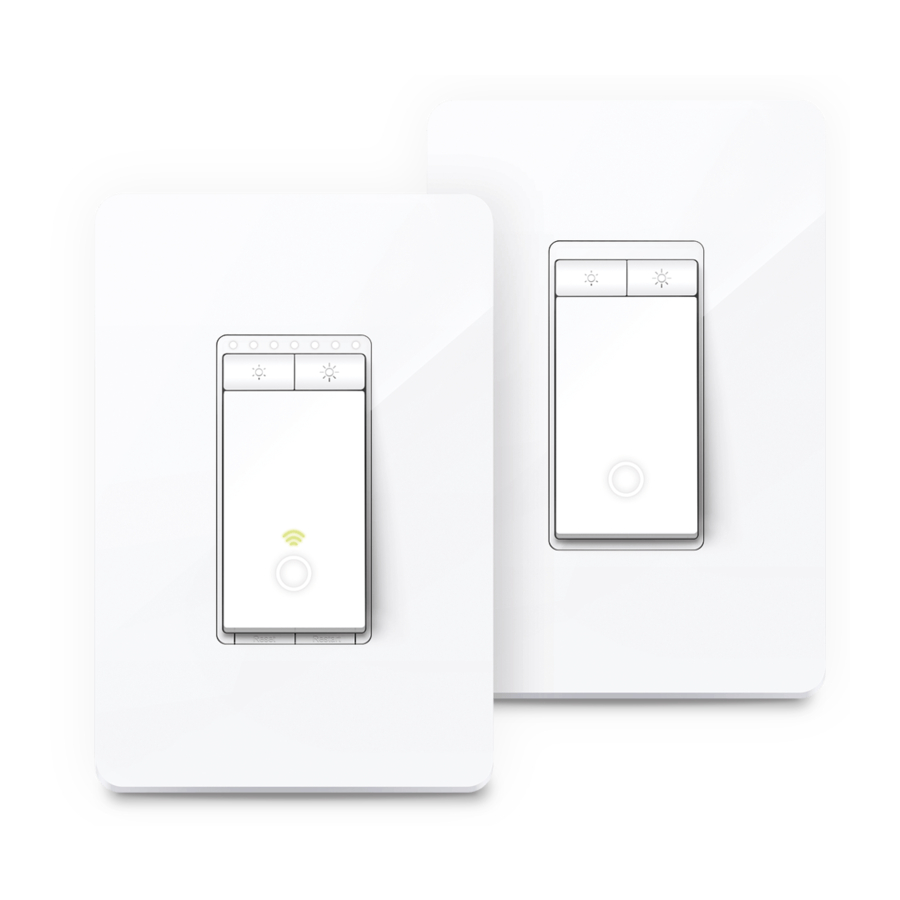

Pamja

Ky Komplet Ndriçues me 3 Mënyra ka një ndriçues kryesor dhe një ndriçues satelitor. Ato nuk mund të punojnë veçmas ose me çelësa tradicionalë me 3 mënyra.

Butoni dhe LED-i i Ndriçuesit Kryesor

Butonat

	Ul ose rrit ndriçimin.
Rivendos	Shtypni dhe mbani për rreth 5 sekonda për të rivendosur Wi-Fi duke mbajtur cilësimet e mëparshme. Shtypni dhe mbani për rreth 10 sekonda për të rivendosur ndriçuesin tuaj në cilësimet e parazgjedhura të fabrikës.
Rifillo	Shtypni për të rifilluar ndriçuesin tuaj.
Butoni Ndiz/Fik	Shtypni për të ndezur / fikur ndriçuesin tuaj.

Treguesit e Ndriçimit

Treguesit e Ndriçimit

Tregoni ndriçimin e dritës. Më shumë tregues do të thotë ndriçim më i lartë.

LED

Butoni dhe LED-i i Ndriçuesit Satelitor

Butonat

	Ul ose rrit ndriçimin.
Butoni Ndiz/Fik	Shtypni për të ndezur / fikur ndriçuesin tuaj.

LED

Ngjyrë e Bardhë e Pandërprerë

Ndriçuesi është fikur. LED-i është ndezur për të treguar vendndodhjen e ndriçuesit në errësirë

Mbështetje

Për mbështetje teknike, udhëzues për përdoruesit, pyetje të shpeshta, garanci dhe më shumë, ju lutemi vizitoni https://www.tp-link.com/support

Specifikimet

Vlerësimi: 120 V~ 60 Hz

Ngarkesa: 300 W Inkandeshente 150 W LED (MLV)

Temperatura e funksionimit: 0~40℃

Lloji i Zbehjes*: Zbehje e Skajit Kryesor / Faza e Prerë TRIAC

Kontrolli i funksionimit, Veprimi i Tipit 1

Shkalla e Ndotjes 2

Tensioni i Vlerësuar i Impulsit 2500 V

Klasa e Softuerit A

*Sugjerohet gjithashtu të kontaktoni Mbështetjen e llambës tuaj për të kontrolluar llojin e zbehjes së mbështetur të llambës.

Njoftim Sigurie

Përpara se të instaloni, servisni ose hiqni çelësin, lexoni dhe ndiqni të gjitha masat paraprake të sigurisë, duke përfshirë sa vijon:

•
  Rreziku i Goditjes Elektrike – Mund të nevojitet më shumë se një çelës shkëputës për të çaktivizuar pajisjen përpara servisimit. Një çelës automatik që shkëput njëkohësisht përcjellësin Linjë dhe Neutral është i përshtatshëm. Sigurohuni që energjia të jetë fikur në çelësin automatik përpara se të hiqni ose instaloni ndonjë çelës. Përdorni një testues tensioni pa kontakt për t'u siguruar që energjia është fikur.
• Çelësi i Zgjuar duhet të instalohet dhe përdoret në përputhje me Kodin Kombëtar Elektrik (NEC) ose kodin tuaj lokal elektrik. Nëse nuk jeni të njohur me këto kode dhe kërkesa, ose nuk ndiheni rehat duke kryer instalimin, konsultohuni me një elektricist të kualifikuar.
• Mos e instaloni Çelësin e Zgjuar me duar të lagura ose kur qëndroni në sipërfaqe të lagura ose të njoma.
• Instaloni vetëm në një kuti të përshtatshme të listuar nga UL (përmasa të përshtatshme: H > 2.95 in./75 mm, W > 1.81 in./46 mm, D > 2 in./51 mm).
• Shtrëngoni vidhat e terminalit në 13 lbf-in për çelësin kryesor të ndriçuesit dhe 11 lbf-in për çelësin satelitor.
• Mbajeni pajisjen larg ujit, zjarrit, lagështisë ose mjediseve të nxehta.
• Mos u përpiqni të çmontoni, riparoni ose modifikoni pajisjen. Nëse keni nevojë për shërbim, ju lutemi na kontaktoni.
• Mos e përdorni pajisjen atje ku nuk lejohen pajisjet pa tela.
