TP-Link KS230 KIT - Guia de Início Rápido do Interruptor de Luz Inteligente Wi-Fi de 3 Vias

Antes de Começar

• Os interruptores principais e satélite não podem funcionar separadamente ou com interruptores de 3 vias tradicionais.
• Os interruptores principais e satélite são diferentes e devem ser instalados nas caixas de parede corretas.
• Pode sempre encontrar instruções de cablagem detalhadas na aplicação Kasa Smart.

OU

• As cores dos fios utilizadas neste guia são recomendadas pelo Código Elétrico Nacional (NEC). As cores reais dos seus fios podem variar.

1. Método de montagem: Montado independentemente (Posição apenas vertical);
2. Alta Voltagem - Desligue a fonte de alimentação antes de efetuar a manutenção.

Cablagem do seu Interruptor de Luz de 3 Vias

1. Desligue o disjuntor.
   Em seguida, remova as duas placas de parede. Os seus interruptores normais podem ter este aspeto.


   Dois fios de passagem - (Opostos um ao outro com parafusos da mesma cor.)
   Fio de Linha/Carga - (Preto. Os fios de Linha e Carga estão em caixas diferentes.)

2. Familiarize-se com os fios.

• Linha (Corrente/Quente): Normalmente preto. Uma extremidade está ligada ao disjuntor, a outra ao seu PRIMEIRO interruptor de 3 vias.
• Carga: Normalmente preto. Uma extremidade está ligada à luminária, a outra ao seu SEGUNDO interruptor de 3 vias.
• Passagens: Normalmente um é preto e o outro é vermelho.
• Neutro: Normalmente um conjunto de fios brancos, não ligados ao interruptor normal. Podem estar dobrados na parte de trás.
• Terra: Normalmente verde ou cobre.

3. Etiquete os fios de Passagem nas duas caixas de parede.


4. Desligue os fios de Linha/Carga dos dois interruptores e, em seguida, cubra-os com as porcas de fio fornecidas por segurança.


5. Identifique os fios de Linha e Carga nas duas caixas de parede.
   1. Ligue o disjuntor. Utilize um detetor de tensão para identificar o fio energizado (fio de Linha).
      Tenha cuidado para evitar choques elétricos.


   2. Desligue o disjuntor e etiquete o fio de Linha. Esta é a caixa de parede para o interruptor principal.
   3. Etiquete o outro fio na outra caixa de parede como o fio de Carga. Esta é a caixa de parede para o interruptor satélite.
6. Etiquete o fio Neutro na caixa de parede para o interruptor principal e os fios de Terra em ambas as caixas de parede.
7. Desligue todos os fios dos dois interruptores normais, e ligue-os ao Interruptor Inteligente de 3 Vias como abaixo.

O que devo fazer se o LED do interruptor principal piscar a vermelho rapidamente após a instalação?
Isto significa que os fios estão ligados incorretamente. Verifique a cablagem. Recomendamos consultar um eletricista.

Nota: Não é necessário distinguir entre os dois fios de passagem.

Configurar o seu Interruptor de Luz de 3 Vias

DESCARREGAR A APLICAÇÃO

Obtenha a aplicação Kasa Smart na App Store ou no Google Play.

OU

CONFIGURAR

Toque no botão na aplicação. Selecione Interruptores Inteligentes (Smart Switches) e, em seguida, Interruptor de Luz Inteligente de 3 Vias (Smart 3-Way Dimmer). Em seguida, siga as instruções da aplicação para configurar o seu interruptor inteligente.

Aspeto

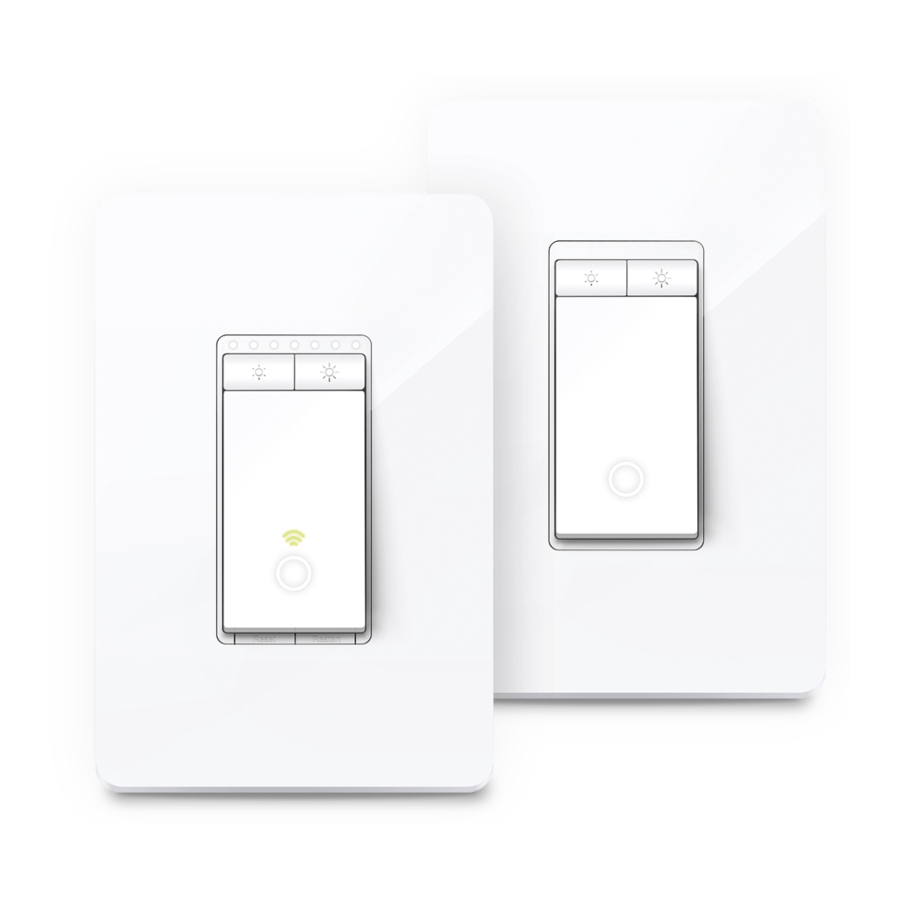

Este Kit de Interruptor de Luz de 3 Vias tem um interruptor principal e um interruptor satélite. Eles não podem funcionar separadamente ou com interruptores de 3 vias tradicionais.

Botão e LED do Interruptor Principal

Botões

	Diminua ou aumente o brilho.
Repor	Mantenha premido durante cerca de 5 segundos para repor o Wi-Fi, mantendo as definições anteriores. Mantenha premido durante cerca de 10 segundos para restaurar as definições de fábrica do seu interruptor.
Reiniciar	Prima para reiniciar o seu interruptor.
Botão Ligar/Desligar	Prima para ligar/desligar o seu interruptor.

Indicadores de Brilho

Indicadores de Brilho

Indicam o brilho da luz. Mais indicadores significam maior brilho.

LED

Botão e LED do Interruptor Satélite

Botões

	Diminua ou aumente o brilho.
Botão Ligar/Desligar (On/Off Button)	Prima para ligar/desligar o seu interruptor.

LED

Branco Fixo (Solid White)

O interruptor está desligado. O LED está ligado para indicar a localização do interruptor no escuro

Suporte

Para suporte técnico, guias do utilizador, FAQs, garantia e muito mais, visite https://www.tp-link.com/support

Especificações

Classificação: 120 V~ 60 Hz

Carga: 300 W Incandescente 150 W LED (MLV)

Temperatura de operação: 0~40℃

Tipo de Regulação*: Regulação de Bordo de Ataque / Corte de Fase TRIAC

Controlo de operação, ação do Tipo 1

Grau de Poluição 2

Tensão de Impulso Nominal 2500 V

Classe de Software A

*Também é sugerido contactar o Suporte da sua lâmpada para verificar o tipo de regulação suportado pela lâmpada.

Aviso de Segurança

Antes de instalar, efetuar a manutenção ou remover o interruptor, leia e siga todas as precauções de segurança, incluindo as seguintes:

•
  Risco de Choque Elétrico – Pode ser necessário mais do que um interruptor de desconexão para desenergizar o equipamento antes da manutenção. Um disjuntor que desconecte o condutor de Linha e Neutro simultaneamente é adequado. Certifique-se de que a energia está desligada no disjuntor antes de remover ou instalar qualquer interruptor. Utilize um testador de tensão sem contacto para garantir que a energia está desligada.
• O Interruptor Inteligente deve ser instalado e utilizado de acordo com o Código Elétrico Nacional (NEC) ou o seu código elétrico local. Se não estiver familiarizado com estes códigos e requisitos, ou não se sentir confortável para realizar a instalação, consulte um eletricista qualificado.
• Não instale o Interruptor Inteligente com as mãos molhadas ou quando estiver em pé sobre superfícies molhadas ou húmidas.
• Instale apenas numa caixa de tomada listada pela UL adequada (dimensões adequadas: A > 2,95 pol./75 mm, L > 1,81 pol./46 mm, P > 2 pol./51 mm).
• Aperte os parafusos dos terminais para 13 lbf-in para o interruptor principal e 11 lbf-in para o interruptor satélite.
• Mantenha o dispositivo afastado de água, fogo, humidade ou ambientes quentes.
• Não tente desmontar, reparar ou modificar o dispositivo. Se precisar de assistência, contacte-nos.
