TP-Link KS230 KIT - Išmanusis "Wi-Fi" 3 krypčių reguliatorius, greitasis pradžios vadovas

Prieš pradedant

• Pagrindinis ir palydovinis reguliatoriai negali veikti atskirai arba su tradiciniais 3 krypčių jungikliais.
• Pagrindinis ir palydovinis reguliatoriai yra skirtingi ir turi būti įrengti tinkamose sieninėse dėžutėse.
• Išsamias laidų sujungimo instrukcijas visada galite rasti Kasa Smart programėlėje.

ARBA

• Šiame vadove naudojamos laidų spalvos yra rekomenduojamos Nacionalinio elektros kodekso (NEC). Jūsų faktinės laidų spalvos gali skirtis.

1. Montavimo būdas: montuojamas atskirai (tik vertikalioje padėtyje);
2. Aukšta įtampa - prieš atlikdami techninę priežiūrą, atjunkite maitinimą.

3 krypčių reguliatoriaus prijungimas

1. Išjunkite automatinį jungiklį.
   Tada nuimkite dvi sienines plokštes. Jūsų paprasti jungikliai gali atrodyti taip.


   Du "Traveler" laidai - (Vienas priešais kitą su tos pačios spalvos varžtais.)
   "Line/Load" laidas - (Juodas. "Line" ir "Load" laidai yra skirtingose dėžutėse.)

2. Susipažinkite su laidais.

• "Line" (įtampa/karštas): Paprastai juodas. Vienas galas prijungtas prie automatinio jungiklio, kitas - prie jūsų PIRMOJO 3 krypčių jungiklio.
• "Load" (apkrova): Paprastai juodas. Vienas galas prijungtas prie šviestuvo, kitas - prie jūsų ANTROJO 3 krypčių jungiklio.
• "Travelers" (keliautojai): Paprastai vienas yra juodas, o kitas - raudonas.
• "Neutral" (neutralus): Paprastai baltų laidų ryšulys, neprijungtas prie paprasto jungiklio. Jie gali būti sulankstyti pačiame gale.
• "Ground" (įžeminimas): Paprastai žalias arba varinis.

3. Pažymėkite "Traveler" laidus dviejose sieninėse dėžutėse.


4. Atjunkite "Line/Load" laidus nuo dviejų jungiklių, tada uždenkite juos pateiktomis laidų jungtimis, kad būtų saugu.


5. Nustatykite "Line" ir "Load" laidus dviejose sieninėse dėžutėse.
   1. Įjunkite automatinį jungiklį. Naudokite įtampos detektorių, kad nustatytumėte įtampą turintį laidą ("Line" laidą).
      Būkite atsargūs, kad išvengtumėte elektros smūgių.


   2. Išjunkite automatinį jungiklį ir pažymėkite "Line" laidą. Tai yra sieninė dėžutė, skirta pagrindiniam reguliatoriui.
   3. Pažymėkite kitą laidą kitoje sieninėje dėžutėje kaip "Load" laidą. Tai yra sieninė dėžutė, skirta palydoviniam reguliatoriui.
6. Pažymėkite "Neutral" laidą sieninėje dėžutėje, skirtoje pagrindiniam reguliatoriui, ir "Ground" laidus abiejose sieninėse dėžutėse.
7. Atjunkite visus laidus nuo dviejų paprastų jungiklių ir prijunkite juos prie išmanaus 3 krypčių reguliatoriaus, kaip nurodyta toliau.

Ką turėčiau daryti, jei pagrindinio reguliatoriaus šviesos diodas greitai mirksi raudonai po įdiegimo?
Tai reiškia, kad laidai prijungti neteisingai. Patikrinkite laidus. Rekomenduojame pasikonsultuoti su elektriku.

Pastaba: Nereikia atskirti dviejų "Traveler" laidų.

3 krypčių reguliatoriaus nustatymas

ATSISIŲSKITE PROGRAMĖLĘ

Atsisiųskite Kasa Smart programėlę iš "App Store" arba "Google Play".

ARBA

NUSTATYMAS

Programėlėje palieskite mygtuką. Pasirinkite Smart Switches (išmanieji jungikliai), tada Smart 3-Way Dimmer (išmanusis 3 krypčių reguliatorius). Tada vadovaukitės programėlės instrukcijomis, kad nustatytumėte savo išmanųjį reguliatorių.

Išvaizda

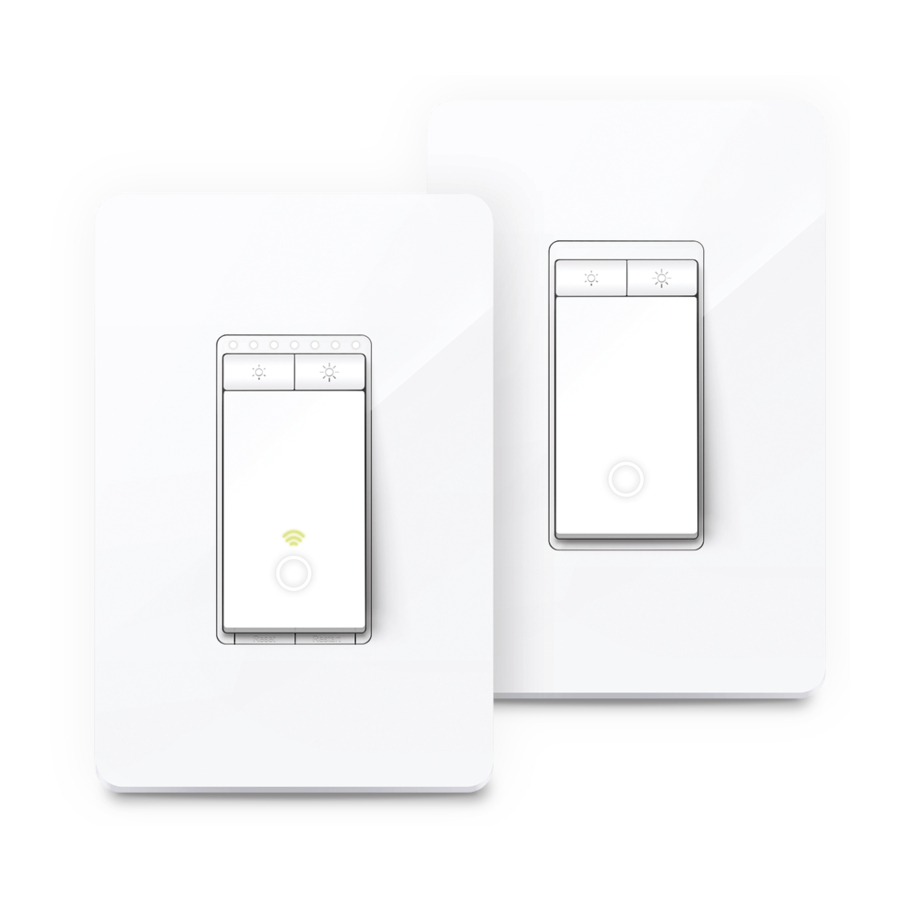

Šiame 3 krypčių reguliatoriaus rinkinyje yra pagrindinis reguliatorius ir palydovinis reguliatorius. Jie negali veikti atskirai arba su tradiciniais 3 krypčių jungikliais.

Pagrindinio reguliatoriaus mygtukas ir šviesos diodas

Mygtukai

	Sumažinkite arba padidinkite ryškumą.
Reset (nustatyti iš naujo)	Paspauskite ir palaikykite apie 5 sekundes, kad iš naujo nustatytumėte "Wi-Fi", išsaugodami ankstesnius nustatymus. Paspauskite ir palaikykite apie 10 sekundžių, kad atkurtumėte gamyklinius reguliatoriaus numatytuosius nustatymus.
Restart (paleisti iš naujo)	Paspauskite, kad iš naujo paleistumėte reguliatorių.
On/Off (įjungimo/išjungimo) Button (mygtukas)	Paspauskite, kad įjungtumėte / išjungtumėte reguliatorių.

Ryškumo indikatoriai

Brightness Indicators (ryškumo indikatoriai)

Rodo šviesos ryškumą. Daugiau indikatorių reiškia didesnį ryškumą.

Šviesos diodas

Palydovinio reguliatoriaus mygtukas ir šviesos diodas

Mygtukai

	Sumažinkite arba padidinkite ryškumą.
On/Off Button (įjungimo/išjungimo mygtukas)	Paspauskite, kad įjungtumėte / išjungtumėte reguliatorių.

Šviesos diodas

Solid White (vientisa balta)

Reguliatorius išjungtas. Šviesos diodas įjungtas, kad nurodytų reguliatoriaus vietą tamsoje

Pagalba

Norėdami gauti techninę pagalbą, vartotojo vadovus, DUK, informaciją apie garantiją ir kt., apsilankykite https://www.tp-link.com/support

Specifikacijos

Įvertinimas: 120 V~ 60 Hz

Apkrova: 300 W kaitrinė 150 W LED (MLV)

Darbinė temperatūra: 0~40℃

Pritemdymo tipas*: Leading Edge Dimming / TRIAC Phase Cut

Valdymo valdymas, 1 tipo veiksmas

Užterštumo laipsnis 2

Nominali impulsinė įtampa 2500 V

Programinės įrangos klasė A

*Taip pat rekomenduojama susisiekti su lemputės palaikymo tarnyba, kad patikrintumėte palaikomą lemputės pritemdymo tipą.

Saugos pranešimas

Prieš montuodami, aptarnaudami arba išimdami jungiklį, perskaitykite ir laikykitės visų saugos priemonių, įskaitant šias:

•
  Elektros smūgio pavojus - prieš atliekant techninę priežiūrą, gali prireikti daugiau nei vieno atjungimo jungiklio, kad būtų išjungta įranga. Tinka automatinis jungiklis, kuris vienu metu atjungia "Line" ir "Neutral" laidininką. Prieš išimdami arba įdėdami bet kurį jungiklį, įsitikinkite, kad maitinimas išjungtas prie automatinio jungiklio. Naudokite bekontaktį įtampos testerį, kad įsitikintumėte, jog maitinimas išjungtas.
• Išmanusis jungiklis turi būti įrengtas ir naudojamas pagal Nacionalinį elektros kodeksą (NEC) arba jūsų vietinį elektros kodeksą. Jei nesate susipažinę su šiais kodeksais ir reikalavimais arba jums nepatogu atlikti montavimą, pasikonsultuokite su kvalifikuotu elektriku.
• Nemontuokite išmanaus jungiklio šlapiomis rankomis arba stovėdami ant šlapių ar drėgnų paviršių.
• Montuokite tik tinkamoje UL sąraše esančioje lizdo dėžutėje (tinkami matmenys: A > 2,95 col./75 mm, P > 1,81 col./46 mm, G > 2 col./51 mm).
• Priveržkite gnybtų varžtus iki 13 lbf-in pagrindiniam reguliatoriaus jungikliui ir 11 lbf-in palydoviniam jungikliui.
• Saugokite įrenginį nuo vandens, ugnies, drėgmės ar karštos aplinkos.
• Nebandykite išardyti, taisyti ar modifikuoti įrenginio. Jei jums reikia aptarnavimo, susisiekite su mumis.
• Nenaudokite įrenginio ten, kur belaidžiai įrenginiai yra draudžiami.
